RHEL/CentOS 7 中配置 PXE 网络启动服务器

共计 9107 个字符，预计需要花费 23 分钟才能阅读完成。

PXE 服务器——预启动执行环境——指示客户端计算机直接从网络接口启动、运行或安装操作系统，而不需要烧录 CD/DVD 或使用某个物理介质，它可以减轻你网络中多台机器同时安装 Linux 发行版的工作。

在 RHEL/CentOS 7 中设置 PXE 网络启动

前置阅读

• CentOS 7 最小化安装步骤
• RHEL 7 最小化安装步骤
• 在 RHEL/CentOS 7 中配置静态 IP 地址
• 移除 RHEL/CentOS 7 中不要的服务
• 安装 NTP 服务器以设置 RHEL/CentOS 7 的正确时间

本文将介绍如何在配置有本地镜像安装仓库的 RHEL/CentOS 7 64 位上安装并配置一台PXE 服务器，仓库源由 CentOS 7 DVD 的 ISO 镜像提供，并由DNSMASQ 服务器提供解析。

该机器提供了 DNS 和DHCP服务，用于网络启动引导的 Syslinux 包，TFTP-Server——提供了可通过网络使用 小文件传输协议 下载的可启动镜像，以及提供本地挂载 DVD 镜像的 VSFTPD 服务器——它将扮演官方 RHEL/CentOS 7 镜像安装仓库的角色，安装器将从这里提取所需的包。

步骤 1：安装并配置 DNSMASQ 服务器

1. 不需要提醒你来确定你的网络接口卡吧，除非你的服务器上有多个网络接口卡，该网卡必须配置有静态 IP 地址，该 IP 地址必须处于你要提供 PXE 服务的网段中。

那么，在你配置好静态 IP 地址后，更新你的系统并进行其它初始设置。请使用以下命令来安装 DNSMASQ 进程。

1. # yum install dnsmasq

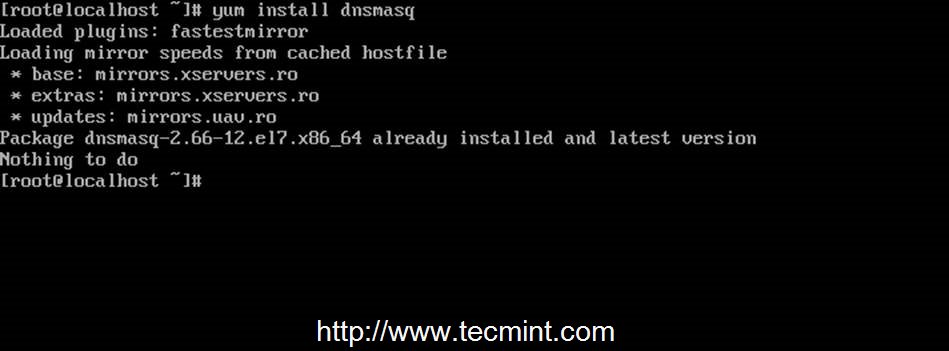

安装 dnsmasq 包

2. DNSMASQ 的默认的主配置文件位于 /etc 目录中，虽然不需要任何说明就能看懂，但编辑起来确实相当困难的，即使有很详细的说明性注释。

首先，确保你备份了该文件，以便你需要在以后对它进行恢复。然后使用你爱用的文本编辑器创建一个新的空配置文件，命令如下。

1. # mv /etc/dnsmasq.conf /etc/dnsmasq.conf.backup
2. # nano /etc/dnsmasq.conf

3. 现在，复制并粘贴以下配置到 dnsmasq.conf 文件中，并确保根据如下说明进行相应修改，以适应你的网络设置。

1. interface=eno16777736,lo
2. #bind-interfaces
3. domain=centos7.lan
4. # DHCP range-leases
5. dhcp–range= eno16777736,192.168.1.3,192.168.1.253,255.255.255.0,1h
6. # PXE
7. dhcp–boot=pxelinux.0,pxeserver,192.168.1.20
8. # Gateway
9. dhcp–option=3,192.168.1.1
10. # DNS
11. dhcp–option=6,92.168.1.1,8.8.8.8
12. server=8.8.4.4
13. # Broadcast Address
14. dhcp–option=28,10.0.0.255
15. # NTP Server
16. dhcp–option=42,0.0.0.0
17.
18. pxe–prompt=“Press F8 for menu.”,60
19. pxe–service=x86PC,“Install CentOS 7 from network server 192.168.1.20”, pxelinux
20. enable–tftp
21. tftp–root=/var/lib/tftpboot

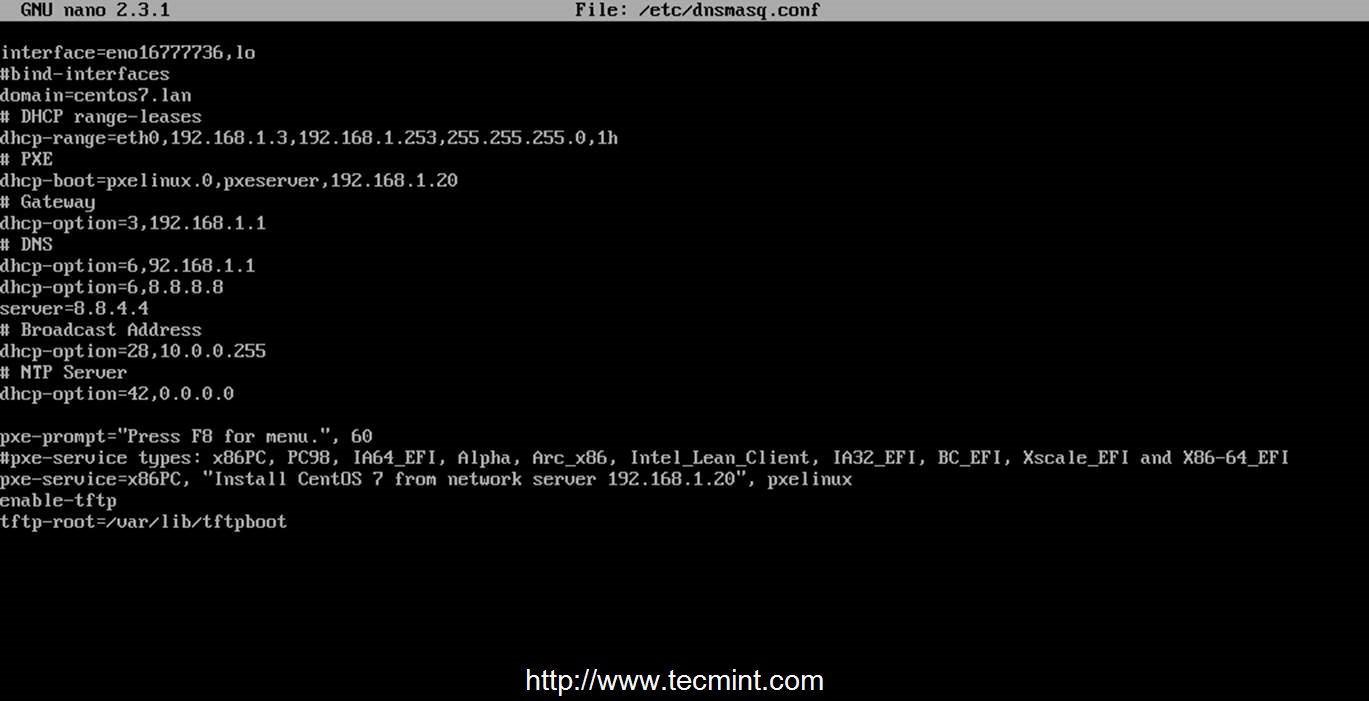

Dnsmasq 配置

你需要修改的声明有以下这些：

• interface – 服务器需要监听并提供服务的网络接口。
• bind-interfaces – 取消注释来绑定到该网络接口
• domain – 替换为你的域名。
• dhcp-range – 替换为你的网络掩码定义的网段。
• dhcp-boot – 替换该 IP 地址为你的网络接口 IP 地址。
• dhcp-option=3,192.168.1.1 – 替换该 IP 地址为你的网段的网关。
• dhcp-option=6,92.168.1.1 – 替换该 IP 地址为你的 DNS 服务器 IP——可以定义多个 IP 地址。
• server=8.8.4.4 – 这里放置 DNS 转发服务器 IP 地址。
• dhcp-option=28,10.0.0.255 – 替换该 IP 地址为网络广播地址——可选项。
• dhcp-option=42,0.0.0.0 – 这里放置网络时钟服务器——可选项（0.0.0.0 地址表示参考自身）。
• pxe-prompt – 保持默认——按 F8 进入菜单，60 秒等待时间。
• pxe=service – 使用 x86PC 作为 32 为 /64 位架构，并在字符串引述中输入菜单描述提示。其它类型值可以是：PC98,IAEFI,Alpha,Arcx86,IntelLeanClient,IA32EFI,BCEFI,XscaleEFI 和 X86-64EFI。
• enable-tftp – 启用内建 TFTP 服务器。
• tftp-root – 使用 /var/lib/tftpboot——所有网络启动文件所在位置。

其它和配置文件相关的高级选项，请参阅 dnsmasq 手册。

步骤 2：安装 SYSLINUX 启动加载器

4. 在编辑并保存 DNSMASQ 主配置文件后，我们将继续安装Syslinux PXE 启动加载器，命令如下。

1. # yum install syslinux

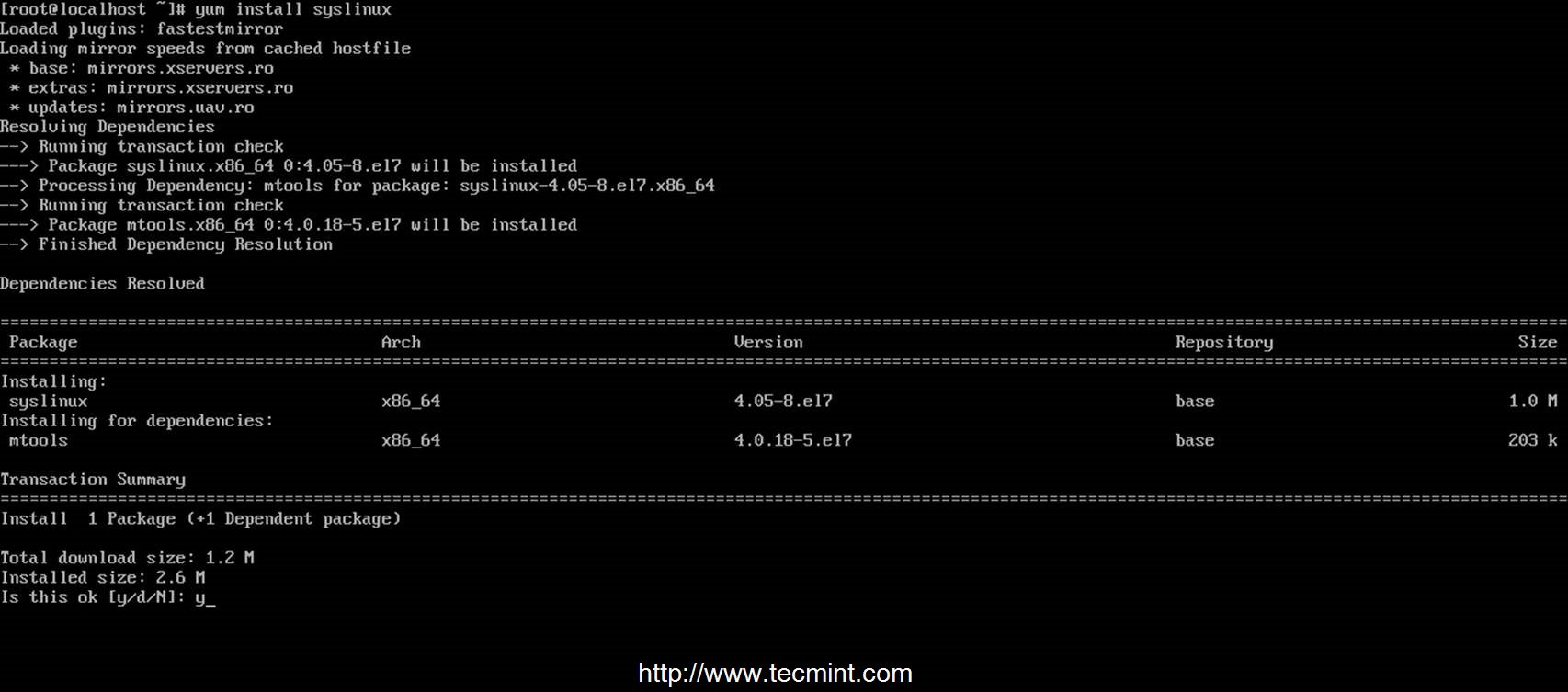

安装 Syslinux 启动加载器

5. PXE 启动加载器文件位于 /usr/share/syslinux 系统绝对路径下，你可以通过列出该路径下的内容来查看。该步骤不是必须的，但你可能需要知道该路径，因为在下一步中，我们将拷贝该路径下的所有内容到 TFTP 服务器 路径下。

1. # ls /usr/share/syslinux

Syslinux 文件

步骤 3：安装 TFTP-Server 并加入 SYSLINUX 加载启动器

6. 现在，让我们进入下一步，安装 TFTP-Server。然后，拷贝上述位置中 Syslinux 包提供所有启动加载器文件到/var/lib/tftpboot 路径中，命令如下。

1. # yum install tftp-server
2. # cp -r /usr/share/syslinux/* /var/lib/tftpboot

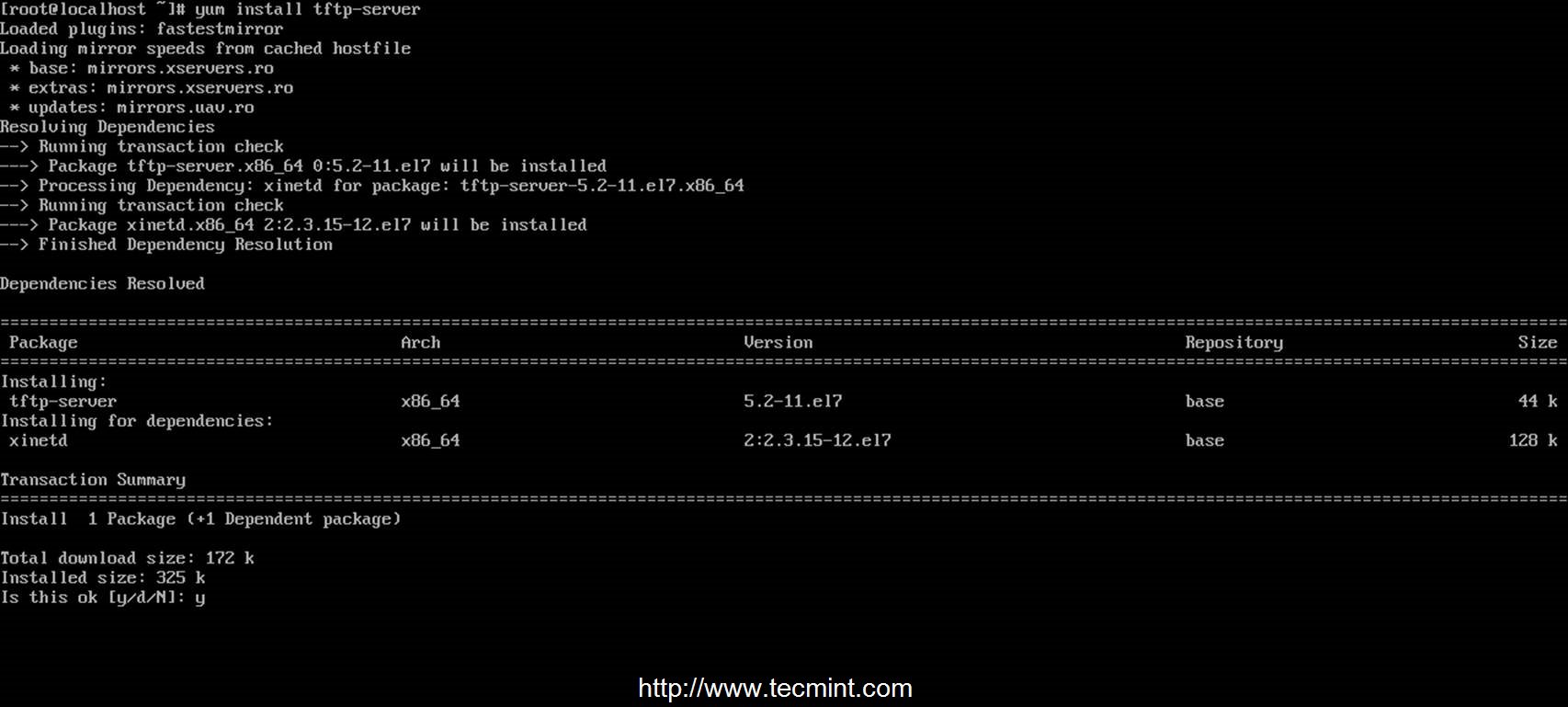

安装 TFTP 服务器

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2015-02/113587p2.htm

步骤 4：设置 PXE 服务器配置文件

7. 通常，PXE 服务器 从位于 pxelinux.cfg 文件夹中一组指定的文件中读取配置（首先是 GUID 文件，接下来是 MAC 文件，最后是 Default 文件），该文件夹必须位于 DNSMASQ 主配置文件中 tftp-root 声明指定的目录中。

创建需要的目录 pxelinux.cfg，然后添加default 文件到该目录中，命令如下。

1. # mkdir /var/lib/tftpboot/pxelinux.cfg
2. # touch /var/lib/tftpboot/pxelinux.cfg/default

8. 现在，该来编辑 PXE 服务器 配置文件了，为它添加合理的 Linux 发行版安装选项。请注意，该文件中使用的所有路径必须是相对于 /var/lib/tftpboot 目录的。

下面，你可以看到配置文件的样例，你可以使用该模板，但请修改安装镜像（kernel 和 initrd 文件）、协议（FTP、HTTP、HTTPS、NFS）以及映射你网络安装源仓库和路径的 IP 地址等参数。

1. # nano /var/lib/tftpboot/pxelinux.cfg/default

添加以下整个节录到文件中。

1. default menu.c32
2. prompt 0
3. timeout 300
4. ONTIMEOUT local
5.
6. menu title ########## PXE Boot Menu ##########
7.
8. label 1
9. menu label ^1)InstallCentOS7 x64 withLocalRepo
10. kernel centos7/vmlinuz
11. append initrd=centos7/initrd.img method=ftp://192.168.1.20/pub devfs=nomount
12.
13. label 2
14. menu label ^2)InstallCentOS7 x64 with http://mirror.centos.org Repo
15. kernel centos7/vmlinuz
16. append initrd=centos7/initrd.img method=http://mirror.centos.org/centos/7/os/x86_64/ devfs=nomount ip=dhcp
17.
18. label 3
19. menu label ^3)InstallCentOS7 x64 withLocalRepousing VNC
20. kernel centos7/vmlinuz
21. append initrd=centos7/initrd.img method=ftp://192.168.1.20/pub devfs=nomount inst.vnc inst.vncpassword=password
22.
23. label 4
24. menu label ^4)Bootfromlocal drive

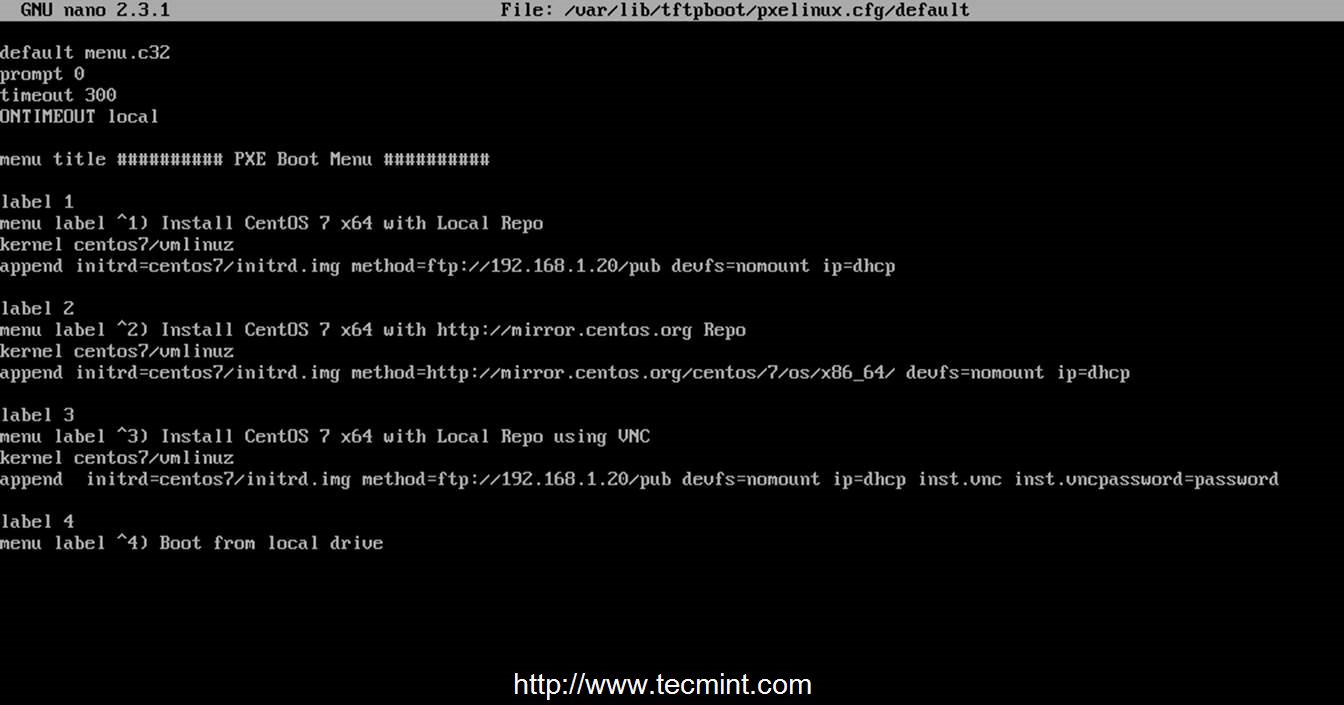

配置 PXE 服务器

正如你所见，CentOS 7 启动镜像（kernel 和 initrd）位于名为 centos7 的目录，该目录是 /var/lib/tftpboot 目录的相对路径（其系统绝对路径为 /var/lib/tftpboot/centos7），而安装器仓库位于可通过 FTP 协议访问的192.168.1.20/pub 网络位置中——在本例中，这些仓库位于本地，因为 IP 地址和 PXE 服务器地址相同。

同时，菜单 label 3 指定客户端安装应该通过 VNC 从一个远程位置实现（这里替换 VNC 密码为一个健壮的密码），如果你在一台没有输入输出的客户端上安装，菜单 label 2 指定了作为安装源的一个 CentOS 7 官方互联网镜像（这种情况要求客户端通过 DHCP 和 NAT 连接到互联网）。

重要：正如你在上述配置中所看到的，我们使用了 CentOS 7 进行演示，但是你也可以定义一个 RHEL 7 镜像。而下面的整个的说明和配置都只是基于 CentOS 7 的，所以在选发行版时要注意一下。

步骤 5：添加 CentOS 7 启动镜像到 PXE 服务器

9. 对于此步骤，需要用到 CentOS 的 kernel 和 initrd 文件。要获取这些文件，你需要 CentOS 7 DVD ISO 镜像。所以，去下载 CentOS DVD 镜像吧，然后把它（刻录成光盘）放入你的 DVD 驱动器并挂载镜像到 /mnt 路径，命令见下面。

使用 DVD，而不是最小化 CD 镜像的原因在于，在后面我们将使用该 DVD 的内容为 FTP 源创建本地安装器仓库。

1. # mount -o loop /dev/cdrom /mnt
2. # ls /mnt

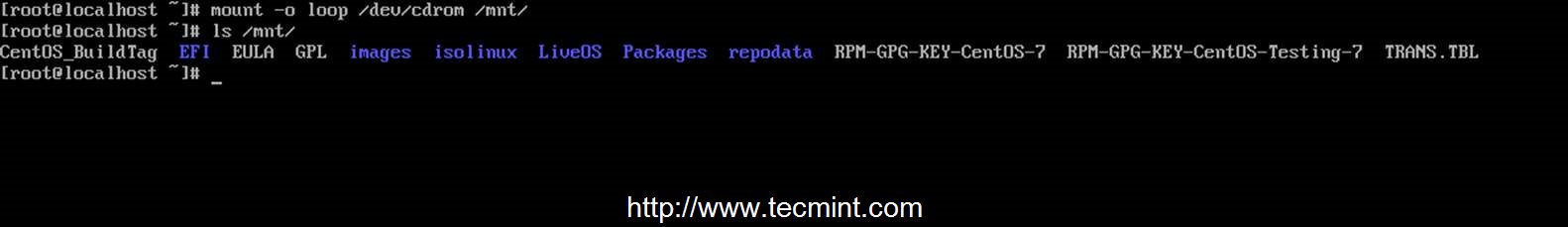

挂载 CentOS DVD

如果你的机器没有 DVD 驱动器，你也可以使用 wget 或curl工具从 CentOS 镜像站下载 CentOS 7 DVD ISO 到本地并挂载。

1. # wget http://mirrors.xservers.ro/centos/7.0.1406/isos/x86_64/CentOS-7.0-1406-x86_64-DVD.iso
2. # mount -o loop /path/to/centos-dvd.iso /mnt

10. 在 DVD 内容可供使用后，创建 centos7 目录并将 CentOS 7 的可启动的 kernel 和 initrd 映像文件从 DVD 挂载位置拷贝到 centos7 文件夹。

1. # mkdir /var/lib/tftpboot/centos7
2. # cp /mnt/images/pxeboot/vmlinuz /var/lib/tftpboot/centos7
3. # cp /mnt/images/pxeboot/initrd.img /var/lib/tftpboot/centos7

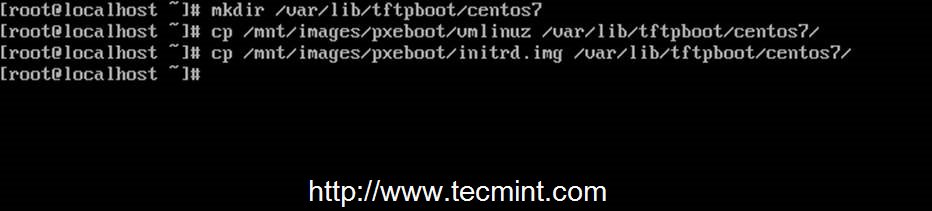

拷贝 CentOS 可启动文件

使用该方法的原因在于，今后你可能会在 /var/lib/tftpboot 路径中创建新的独立的目录，并添加其它 Linux 发行版到 PXE 菜单中，你就不会将整个目录结构弄得一团糟了。

步骤 6：创建 CentOS 7 本地镜像安装源

11. 虽然你可以通过多种协议设置 安装源镜像 ，如 HTTP、HTTPS 或 NFS，但对于本指南，我选择了使用FTP 协议。因为通过vsftpd，你可以很便捷地配置，而且它也很稳定。

接下里，安装 vsftpd 进程，然后复制所有 DVD 挂载目录中的内容到 vsftpd 默认服务器路径下（/var/ftp/pub）——这会花费一些时间，这取决于你的系统资源。然后为该路径设置可读权限，命令如下。

1. # yum install vsftpd
2. # cp -r /mnt/* /var/ftp/pub/
3. # chmod -R 755 /var/ftp/pub

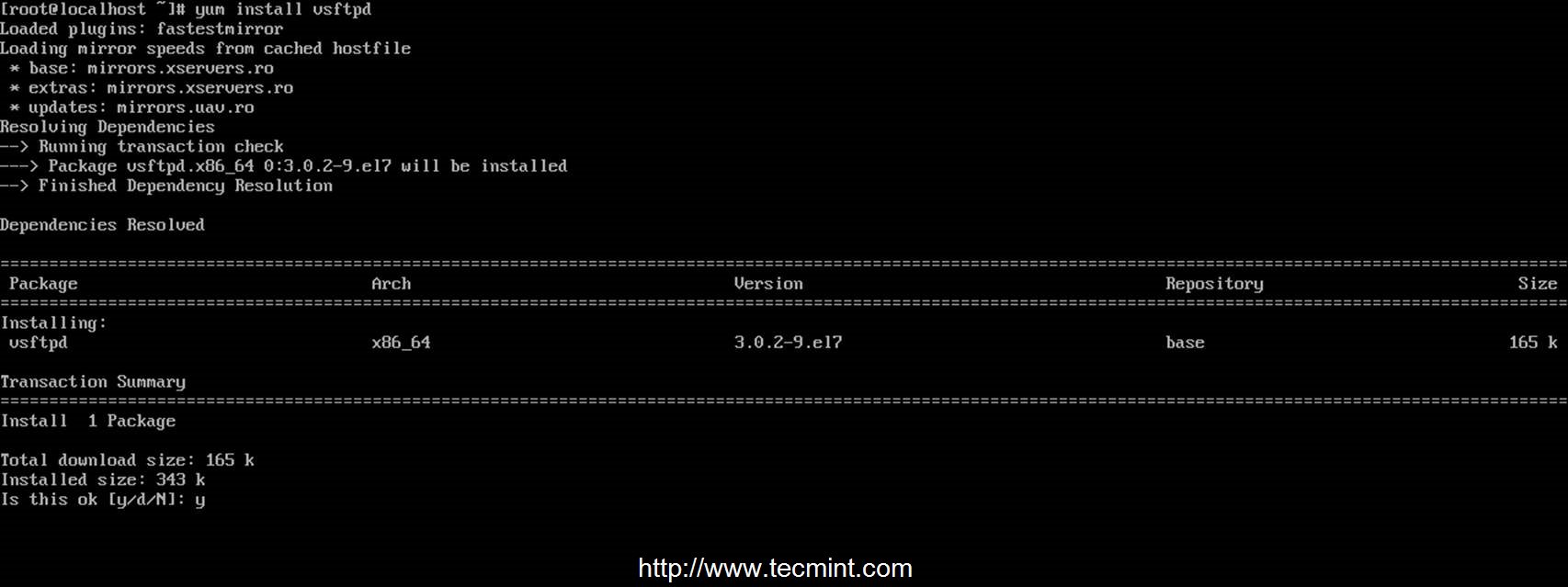

安装 Vsftpd 服务器

拷贝 Files 到 FTP 路径

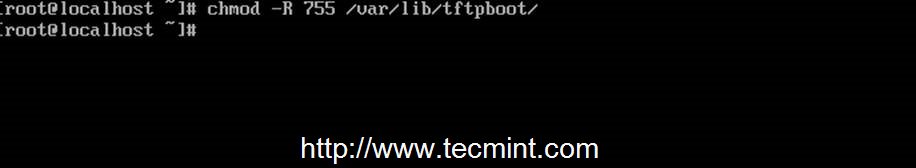

设置 FTP 路径的权限

步骤 7：在系统范围内启动并启用进程

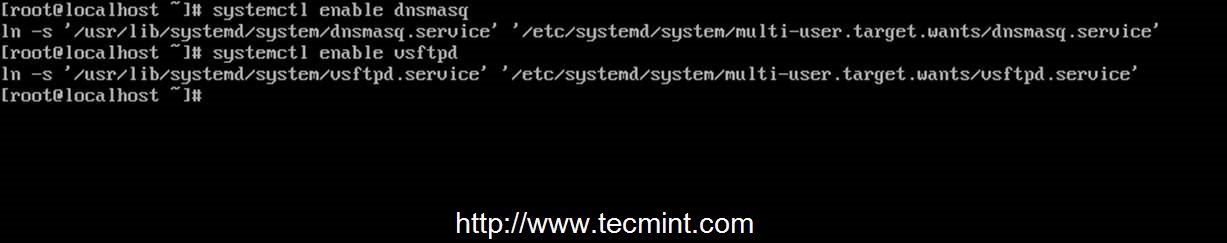

12. 既然 PXE 服务器配置已经完成，那么就来启动 DNSMASQ 和VSFTPD服务器吧。验证它们的状况并在系统上启用，以便让这些服务在每次系统重启后都能随系统启动，命令如下。

# systemctl start dnsmasq
# systemctl status dnsmasq
# systemctl start vsftpd
# systemctl status vsftpd
# systemctl enable dnsmasq
# systemctl enable vsftpd

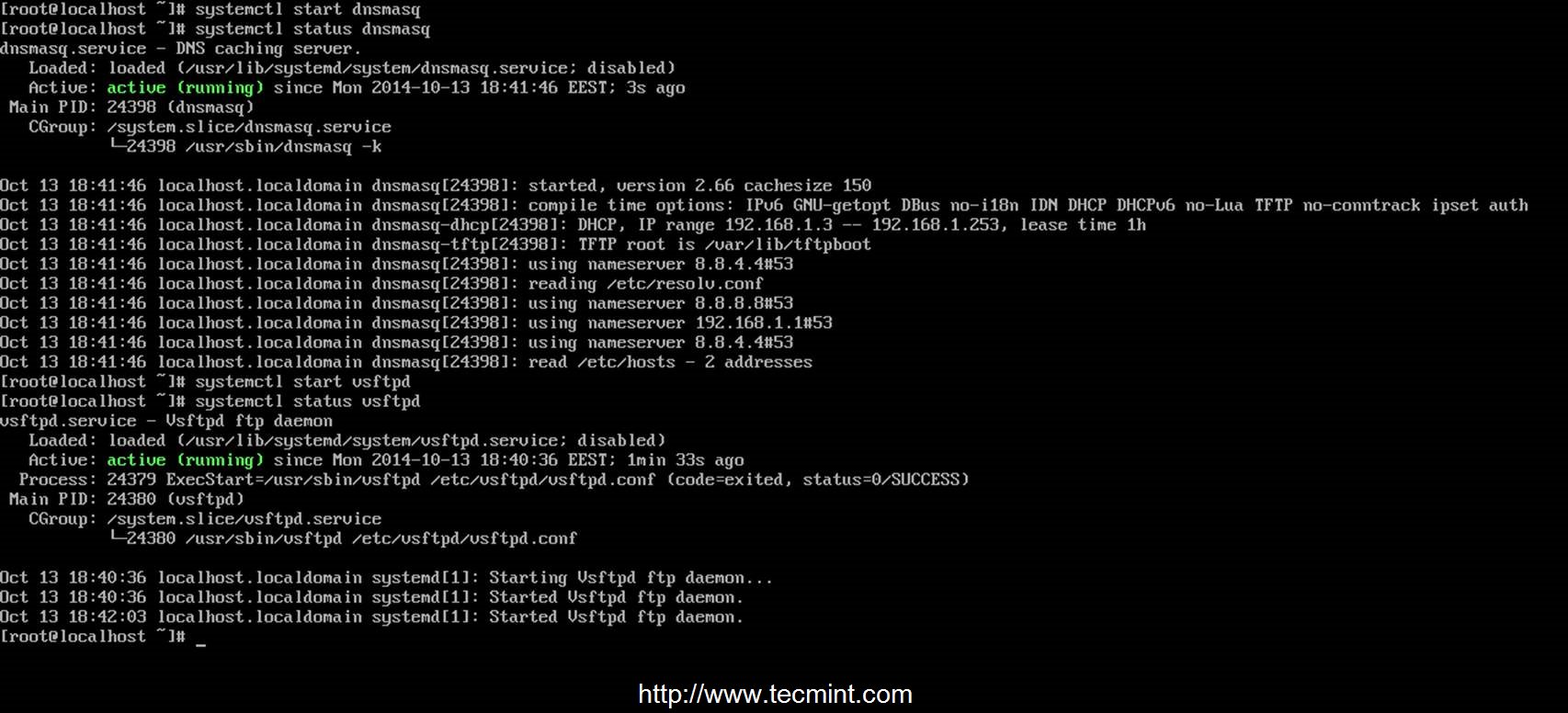

启动 Dnsmasq 服务

启动 Vsftpd 服务

步骤 8：打开防火墙并测试 FTP 安装源

13. 要获取需要在防火墙打开的端口列表，以便让客户机可访问并从 PXE 服务器启动，请运行 netstat 命令并根据 dnsmasq 和 vsftpd 监听列表添加 CentOS 7 防火墙规则。

1. # netstat -tulpn
2. # firewall-cmd –add-service=ftp –permanent ## Port 21
3. # firewall-cmd –add-service=dns –permanent ## Port 53
4. # firewall-cmd –add-service=dhcp –permanent ## Port 67
5. # firewall-cmd –add-port=69/udp –permanent ## Port for TFTP
6. # firewall-cmd –add-port=4011/udp –permanent ## Port for ProxyDHCP
7. # firewall-cmd –reload ## Apply rules

检查监听端口

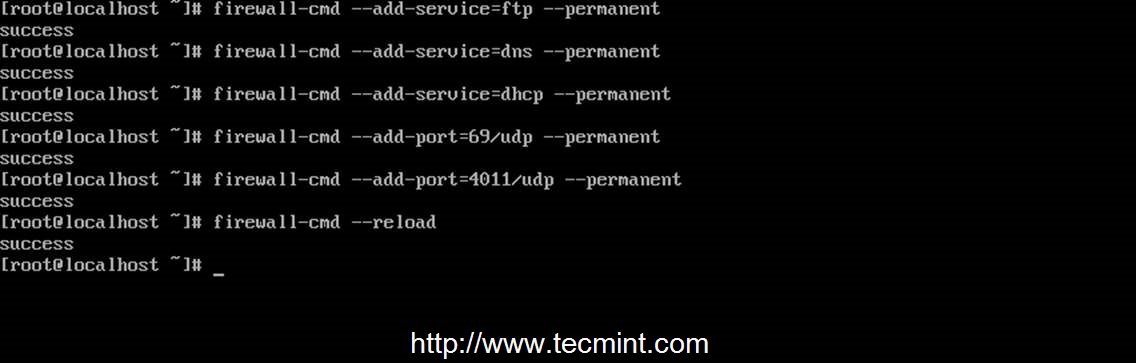

在防火墙上开启端口

14. 要测试 FTP 安装源网络路径，请在本地或另外一台计算机上打开浏览器（lynx就可以做此事），然后输入你架设有 FTP 服务的 PXE 服务器的 IP 地址，并在填入的 URL 后面加上 /pub 网络位置，结果应该和截图中看到的一样。

1. ftp://192.168.1.20/pub

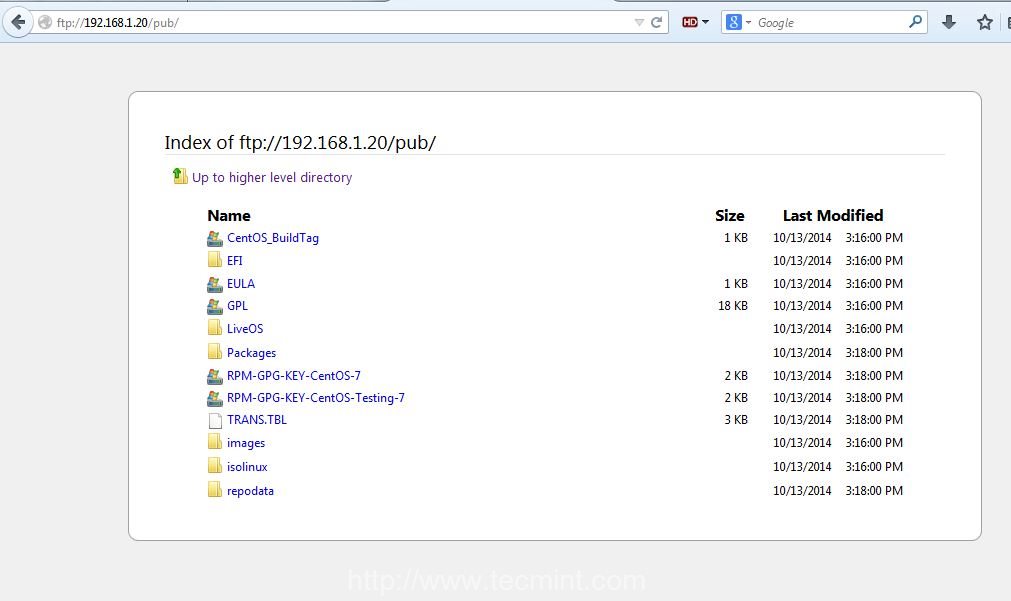

通过浏览器访问 FTP 文件

15. 要解决 PXE 服务器最终的配置或其它信息产生的问题，请在 live 模式下诊断，命令如下：

1. # tailf /var/log/messages

检查 PXE 日志错误

16. 最后，最终所需的步骤就是卸载 CentOS 7 DVD，并移除物理介质。

1. # umount /mnt

PXE 服务器——预启动执行环境——指示客户端计算机直接从网络接口启动、运行或安装操作系统，而不需要烧录 CD/DVD 或使用某个物理介质，它可以减轻你网络中多台机器同时安装 Linux 发行版的工作。

在 RHEL/CentOS 7 中设置 PXE 网络启动

前置阅读

• CentOS 7 最小化安装步骤
• RHEL 7 最小化安装步骤
• 在 RHEL/CentOS 7 中配置静态 IP 地址
• 移除 RHEL/CentOS 7 中不要的服务
• 安装 NTP 服务器以设置 RHEL/CentOS 7 的正确时间

本文将介绍如何在配置有本地镜像安装仓库的 RHEL/CentOS 7 64 位上安装并配置一台PXE 服务器，仓库源由 CentOS 7 DVD 的 ISO 镜像提供，并由DNSMASQ 服务器提供解析。

该机器提供了 DNS 和DHCP服务，用于网络启动引导的 Syslinux 包，TFTP-Server——提供了可通过网络使用 小文件传输协议 下载的可启动镜像，以及提供本地挂载 DVD 镜像的 VSFTPD 服务器——它将扮演官方 RHEL/CentOS 7 镜像安装仓库的角色，安装器将从这里提取所需的包。

步骤 1：安装并配置 DNSMASQ 服务器

1. 不需要提醒你来确定你的网络接口卡吧，除非你的服务器上有多个网络接口卡，该网卡必须配置有静态 IP 地址，该 IP 地址必须处于你要提供 PXE 服务的网段中。

那么，在你配置好静态 IP 地址后，更新你的系统并进行其它初始设置。请使用以下命令来安装 DNSMASQ 进程。

1. # yum install dnsmasq

安装 dnsmasq 包

2. DNSMASQ 的默认的主配置文件位于 /etc 目录中，虽然不需要任何说明就能看懂，但编辑起来确实相当困难的，即使有很详细的说明性注释。

首先，确保你备份了该文件，以便你需要在以后对它进行恢复。然后使用你爱用的文本编辑器创建一个新的空配置文件，命令如下。

1. # mv /etc/dnsmasq.conf /etc/dnsmasq.conf.backup
2. # nano /etc/dnsmasq.conf

3. 现在，复制并粘贴以下配置到 dnsmasq.conf 文件中，并确保根据如下说明进行相应修改，以适应你的网络设置。

1. interface=eno16777736,lo
2. #bind-interfaces
3. domain=centos7.lan
4. # DHCP range-leases
5. dhcp–range= eno16777736,192.168.1.3,192.168.1.253,255.255.255.0,1h
6. # PXE
7. dhcp–boot=pxelinux.0,pxeserver,192.168.1.20
8. # Gateway
9. dhcp–option=3,192.168.1.1
10. # DNS
11. dhcp–option=6,92.168.1.1,8.8.8.8
12. server=8.8.4.4
13. # Broadcast Address
14. dhcp–option=28,10.0.0.255
15. # NTP Server
16. dhcp–option=42,0.0.0.0
17.
18. pxe–prompt=“Press F8 for menu.”,60
19. pxe–service=x86PC,“Install CentOS 7 from network server 192.168.1.20”, pxelinux
20. enable–tftp
21. tftp–root=/var/lib/tftpboot

Dnsmasq 配置

你需要修改的声明有以下这些：

• interface – 服务器需要监听并提供服务的网络接口。
• bind-interfaces – 取消注释来绑定到该网络接口
• domain – 替换为你的域名。
• dhcp-range – 替换为你的网络掩码定义的网段。
• dhcp-boot – 替换该 IP 地址为你的网络接口 IP 地址。
• dhcp-option=3,192.168.1.1 – 替换该 IP 地址为你的网段的网关。
• dhcp-option=6,92.168.1.1 – 替换该 IP 地址为你的 DNS 服务器 IP——可以定义多个 IP 地址。
• server=8.8.4.4 – 这里放置 DNS 转发服务器 IP 地址。
• dhcp-option=28,10.0.0.255 – 替换该 IP 地址为网络广播地址——可选项。
• dhcp-option=42,0.0.0.0 – 这里放置网络时钟服务器——可选项（0.0.0.0 地址表示参考自身）。
• pxe-prompt – 保持默认——按 F8 进入菜单，60 秒等待时间。
• pxe=service – 使用 x86PC 作为 32 为 /64 位架构，并在字符串引述中输入菜单描述提示。其它类型值可以是：PC98,IAEFI,Alpha,Arcx86,IntelLeanClient,IA32EFI,BCEFI,XscaleEFI 和 X86-64EFI。
• enable-tftp – 启用内建 TFTP 服务器。
• tftp-root – 使用 /var/lib/tftpboot——所有网络启动文件所在位置。

其它和配置文件相关的高级选项，请参阅 dnsmasq 手册。

步骤 2：安装 SYSLINUX 启动加载器

4. 在编辑并保存 DNSMASQ 主配置文件后，我们将继续安装Syslinux PXE 启动加载器，命令如下。

1. # yum install syslinux

安装 Syslinux 启动加载器

5. PXE 启动加载器文件位于 /usr/share/syslinux 系统绝对路径下，你可以通过列出该路径下的内容来查看。该步骤不是必须的，但你可能需要知道该路径，因为在下一步中，我们将拷贝该路径下的所有内容到 TFTP 服务器 路径下。

1. # ls /usr/share/syslinux

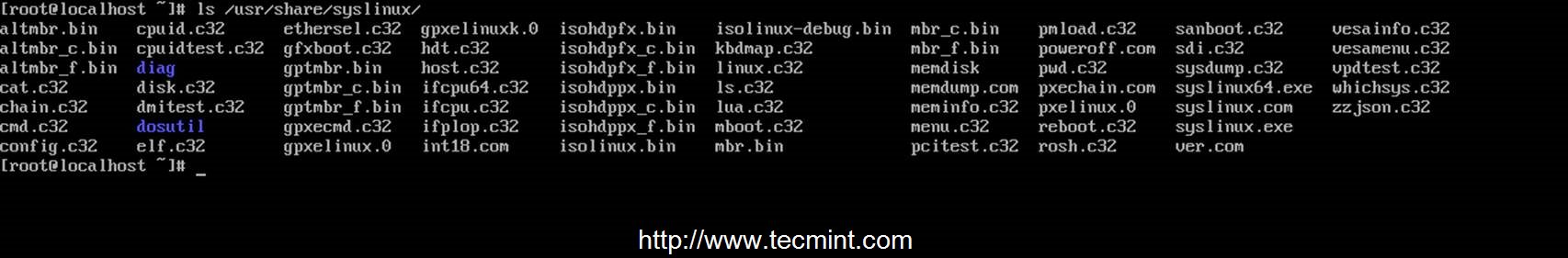

Syslinux 文件

步骤 3：安装 TFTP-Server 并加入 SYSLINUX 加载启动器

6. 现在，让我们进入下一步，安装 TFTP-Server。然后，拷贝上述位置中 Syslinux 包提供所有启动加载器文件到/var/lib/tftpboot 路径中，命令如下。

1. # yum install tftp-server
2. # cp -r /usr/share/syslinux/* /var/lib/tftpboot

安装 TFTP 服务器

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2015-02/113587p2.htm

步骤 9：配置客户端从网络启动

17. 现在，你的客户端可以通过它们的系统 BIOS 或在 BIOS 开机自检 时按指定键来配置网络启动作为 首选启动设备，具体方法见主板说明手册。

为了选择网络启动，在第一次 PXE 提示符出现时，请按下 F8 键进入到 PXE 安装界面，然后敲 回车 键继续进入 PXE 菜单。

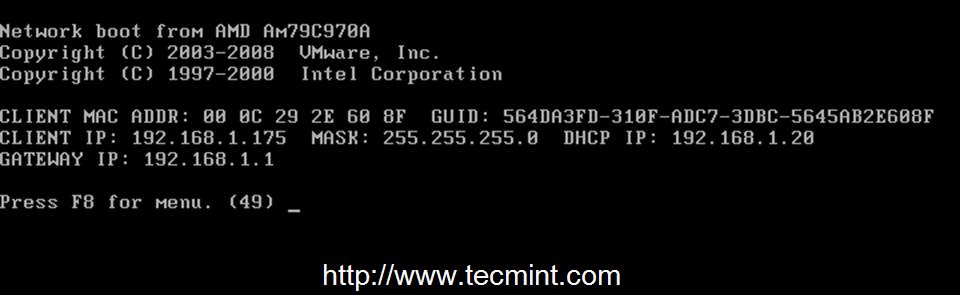

PXE 网络启动

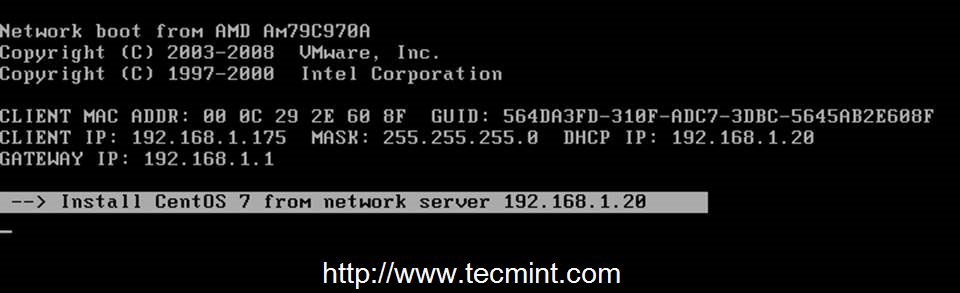

PXE 网络 OS 启动

18. 一旦你进入 PXE 菜单，请选择你的 CentOS 7 安装类型，敲 回车 键继续安装过程，就像你使用本地启动介质安装一样。

请记住这一点，使用菜单中的变体 2 需要激活目标客户端上的互联网连接。在下面的屏幕截图中，你可以通过 VNC 看到远程安装的实例。

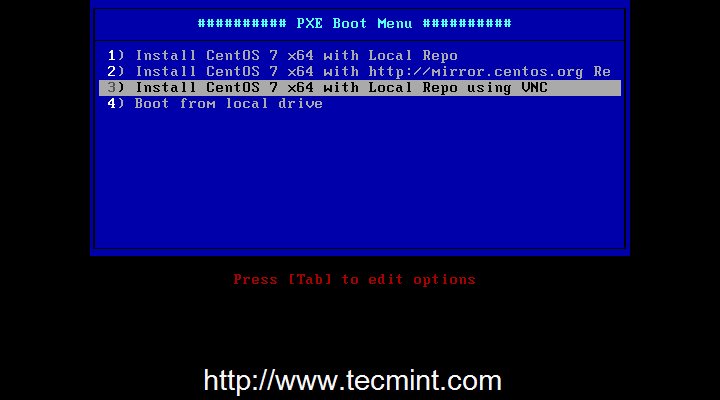

PXE 菜单

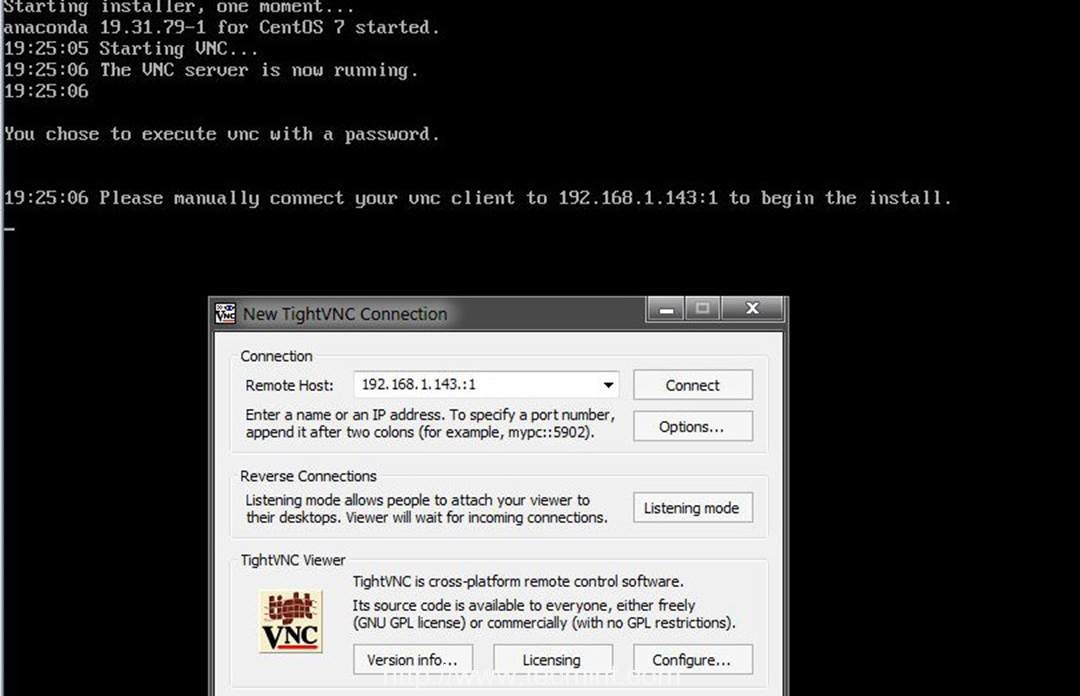

通过 VNC 远程安装 Linux

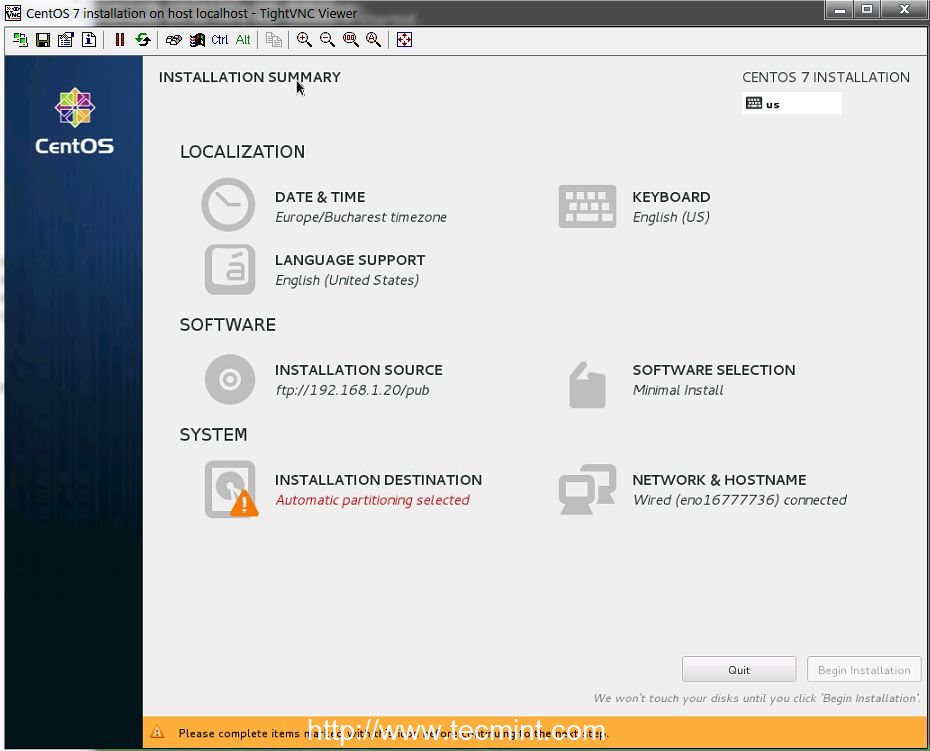

远程安装 CentOS

以上是 CentOS 7 上配置最小化 PXE 服务器 的所有内容。在我的本系列下一篇文章中，我将讨论其它 PXE 服务器配置过程中的其它问题，如怎样使用 Kickstart 文件来配置自动化安装 CentOS 7，以及添加其它 Linux 发行版到 PXE 菜单——Ubuntu Server 和Debian 7。
