通过前面课程的学习我们知道了如何部署和设置 prometheus，但是这个监控软件的展示界面实在是有些难看，所以我们换一个展示方式 Grafana，是一个开源的度量分析和可视化工具（没有监控功能），可以通过将采集的数据分析，查询，然后进行可视化的展示, 并能实现报警。

一、部署 grafana

1.1、grafana 安装

软件包获得

官方网站: grafana:https://grafana.com/

软件包安装

[root@manage01 ~]# dnf -y localinstall grafana-6.6.1-1.x86_64...

服务启动

# 服务启动
[root@manage01 ~]# systemctl enable grafana-server
Created symlink from /etc/systemd/system/multi-user.target.wants/grafana-server.service to /usr/lib/systemd/system/grafana-server.service.
[root@manage01 ~]# systemctl start grafana-server

# 验证启动
[root@manage01 ~]# lsof -i :3000
COMMAND     PID    USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
grafana-s 17154 grafana    8u  IPv6  53939      0t0  TCP *:hbci (LISTEN)

grafana 启动成功后，可以通过页面访问到 grafana 页面

在浏览器中输入 http://IP 或者域名:3000

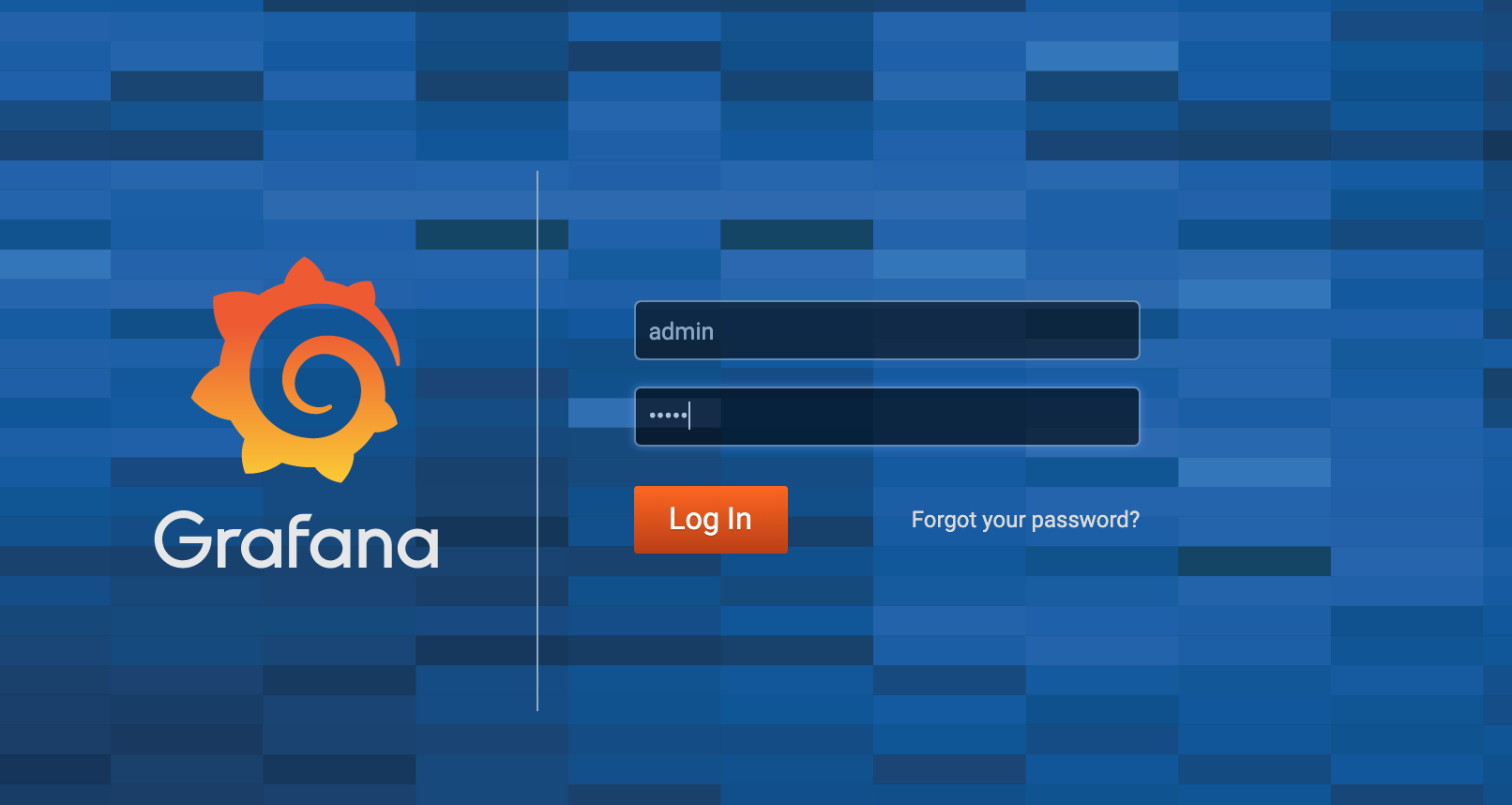

要求输入账号密码： admin/admin（默认）

当看到这个页面说明 grafana 已经安装成功并且工作了。

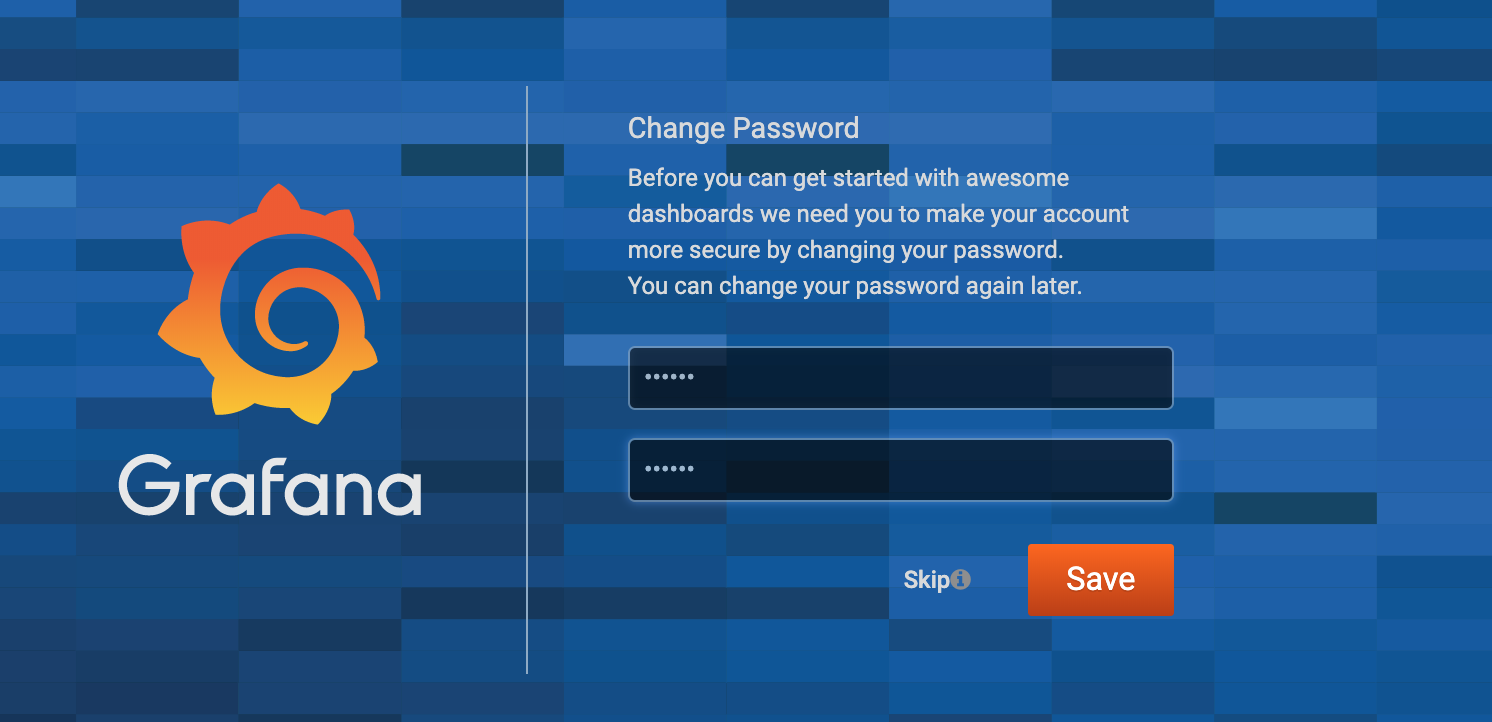

输入账号密码登录时，由于是第一次登录，为了安全要求必须更改密码后才能登录

输入两次新密码后，点击 save 即可登录

1.2、grafana 页面设置 - 添加 prometheus 数据源

登录成功后，会发现页面为你提供了一个使用引导线，按着引导我们需要都设置一下，首先第一步就是告诉 grafana，他需要展示谁的数据。也就是说数据源是谁

从图标上可以看出，我们需要设置数据源—展示仪表盘—添加用户这些操作，我们先来完成添加数据源吧。

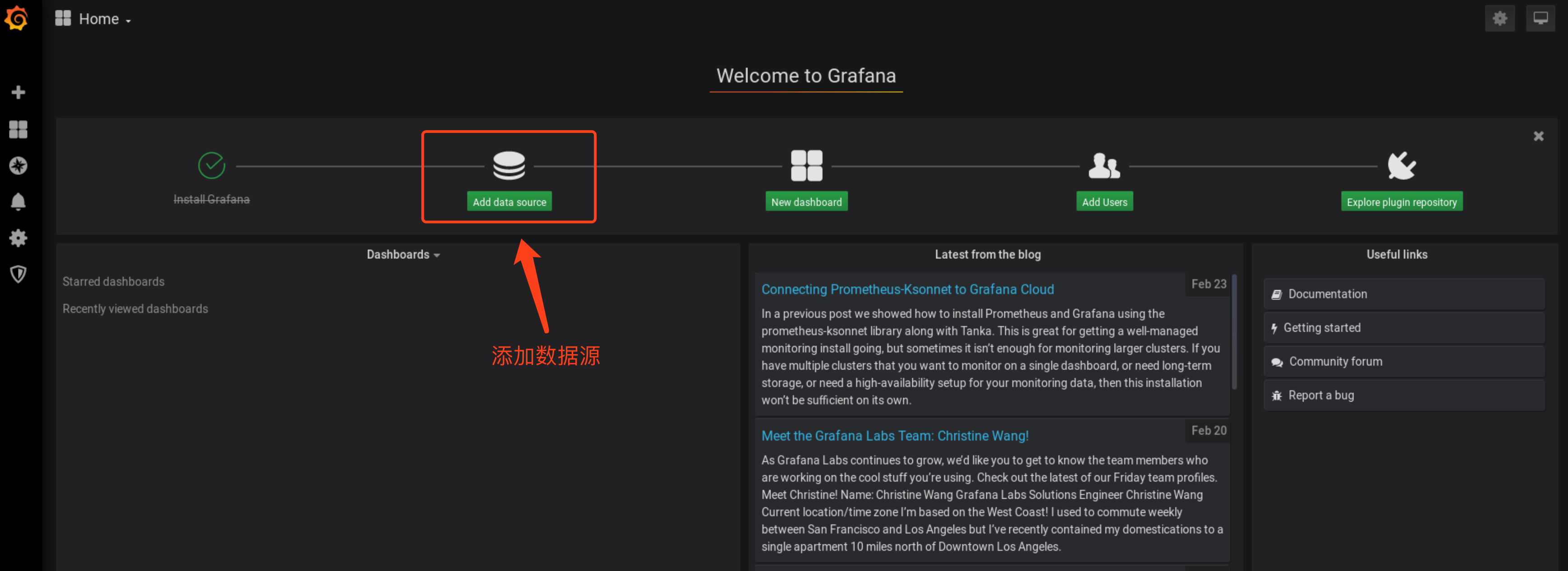

点击 Add data source 增加数据源

看到主角了把，Prometheus 出现了。赶快点击进入下一步吧。

auth 部分的设置，主要是与 HTTPS 配合使用的，如果使用的是 https 的话就需要证书啊，认证啊这些，需要对此部分内容进行一些配置

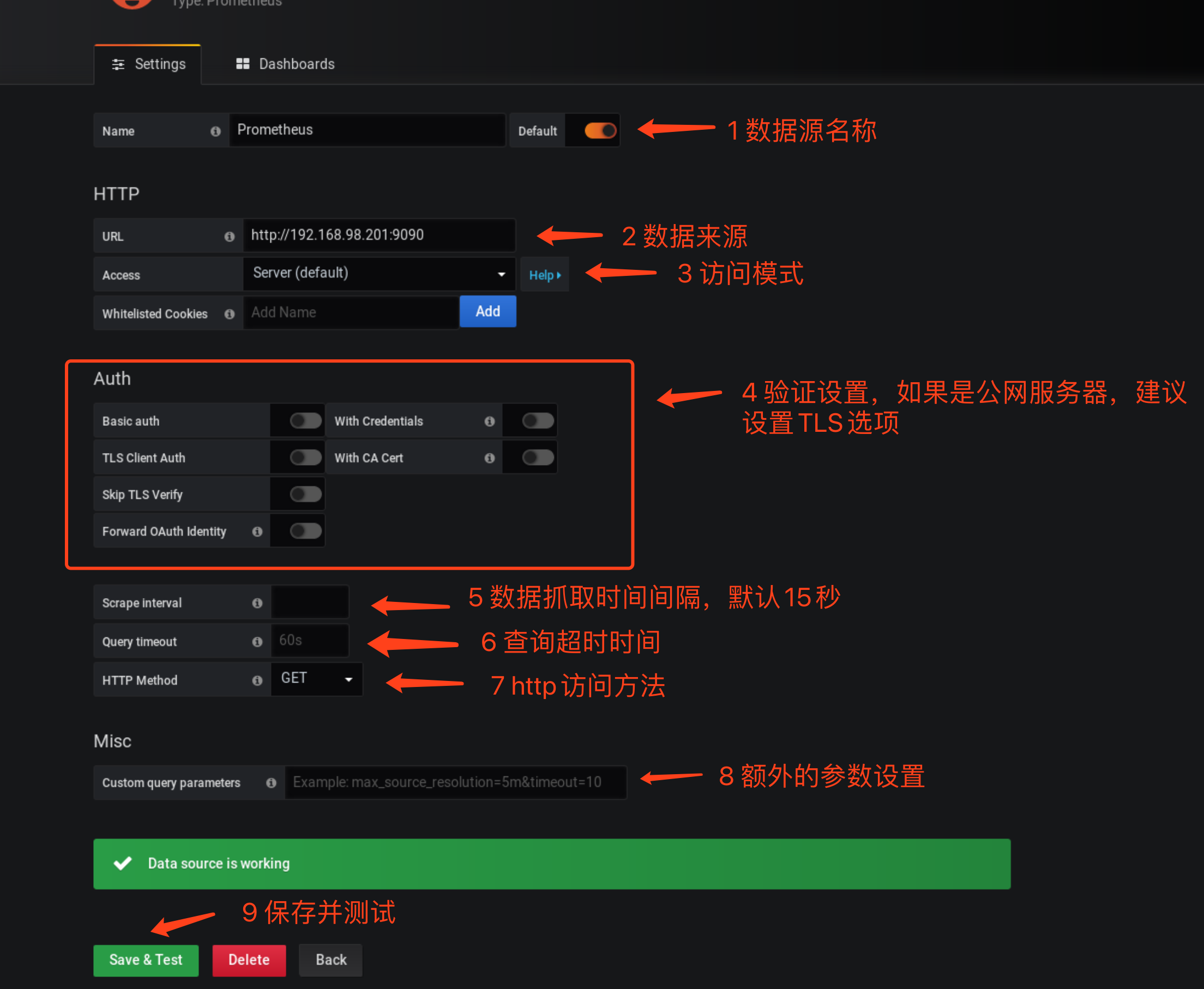

按照页面要求填入对应信息即可，一般错误都是因为输入错误造成的。点击 Save & Test 后保存成功

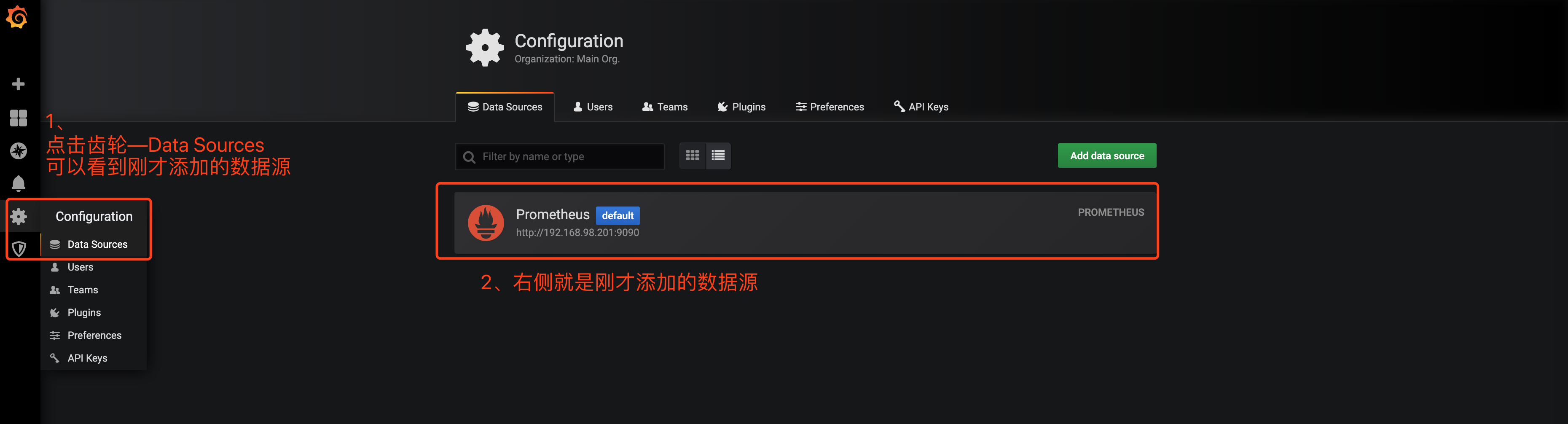

我们可以通过左侧导航栏中的齿轮图标下拉菜单中的 Data Source 看到我们刚才添加的数据源

二、绘制图形

2.1 仪表盘管理

添加完数据源后，可以继续添加仪表盘了，这样我们就能以图表的方式看到数据了，继续点击 New Dshboard

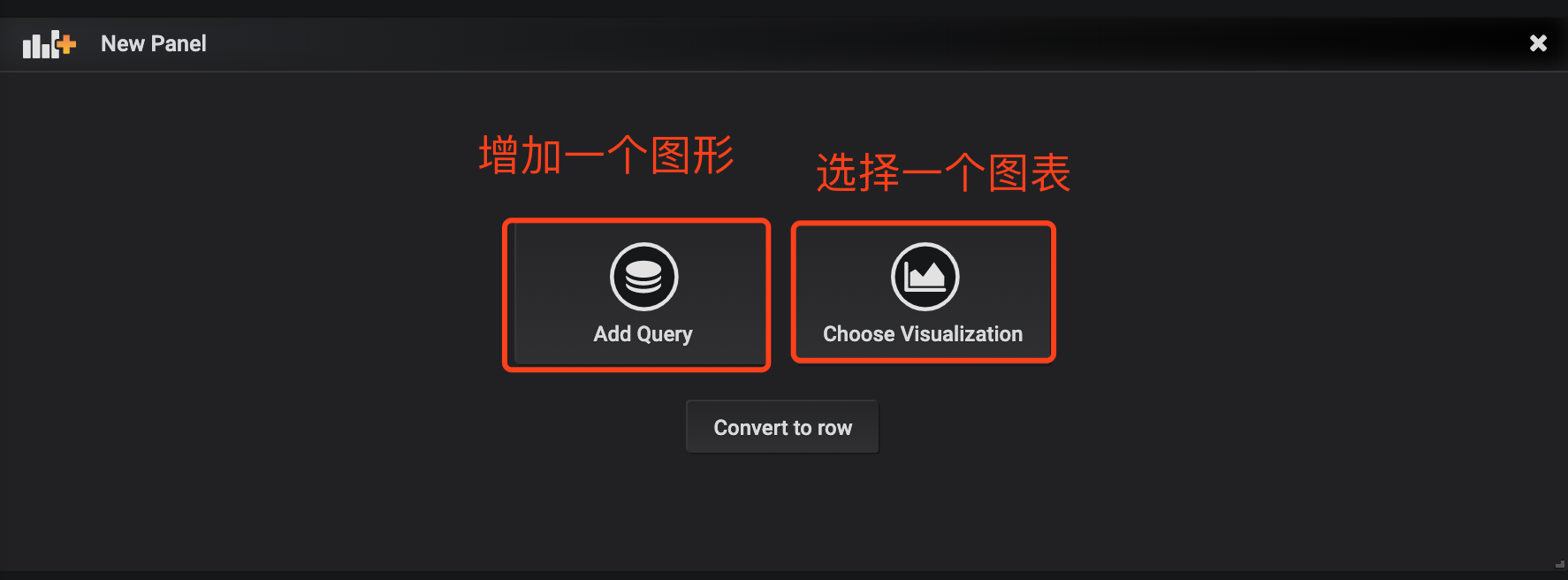

图上显示你可以增加一个图形到仪表盘，也可以选择一个样式图标

这里任选一个都可以，这个版本不知道作者怎么想的，其实功能都能实现

我选择第一个 Add query

进入页面后，左侧有四个标识，分别是

数据源

图表

设置

告警

我们按照图标步骤先来设置数据源吧

如上图，在 A 项中根据需求，匹配你的监控项，如果有多项，可以通过右上角的 add query 增加，设置完成后就可以设置图表样式了，点击图表

图表主要说的就是图表的样式，主要的我给大家展示一下

第一个 Draw Modes 说的是图表中图的展示方式，有条状 线 点三种，看你喜好了

第二个 Mode Options 说的是图表的填充阴影透明度 图上线的粗细

最后一个 是否开启图表堆叠和显示百分比

设置完成后再看看设置图标

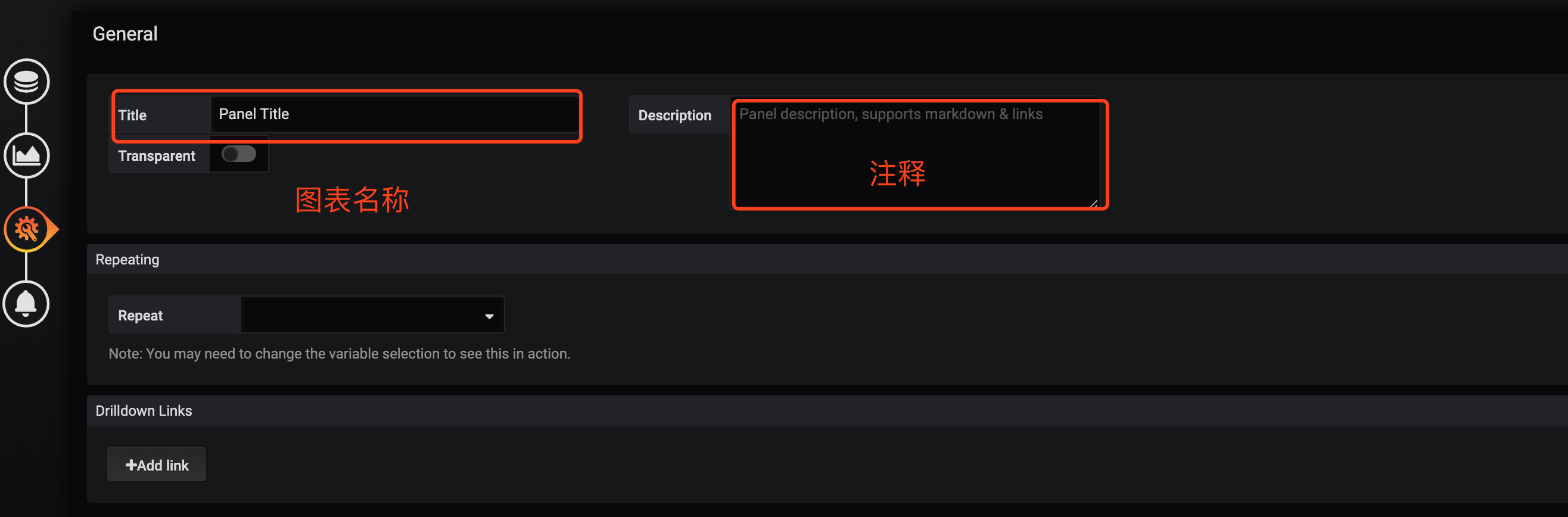

该页面主要是设置图表名称和注释的

设置好后我们图表设置就暂时这样，后续告警再细说告警设置。

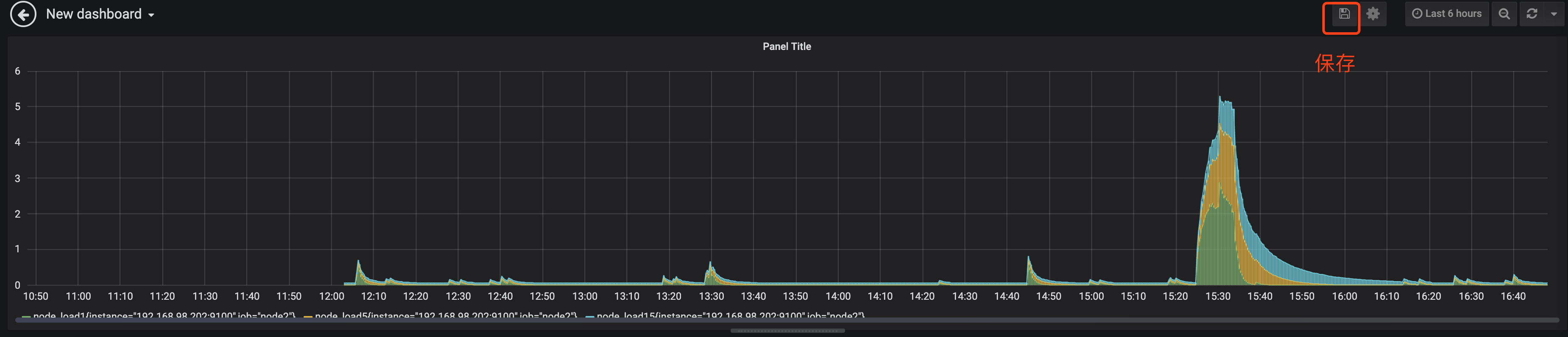

点击保存后图表就保存好了。

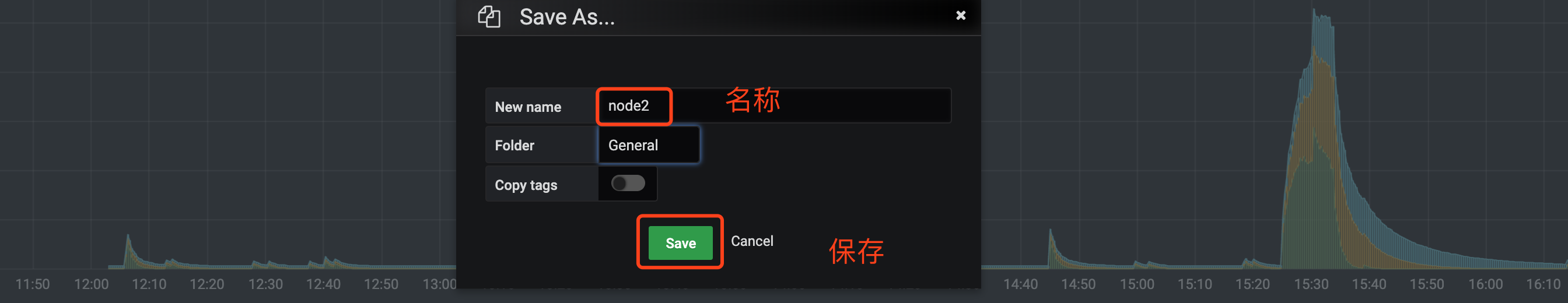

保存图表时会要求你输入仪表盘名称。这里输入 Node2

确认无误后，点击保存

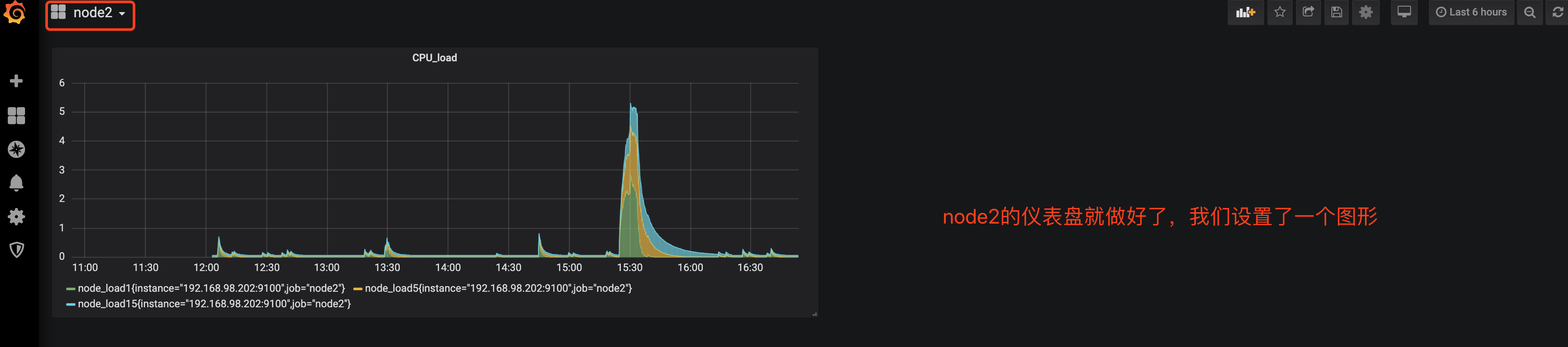

仪表盘做好了，同时也看到我们的图形了。

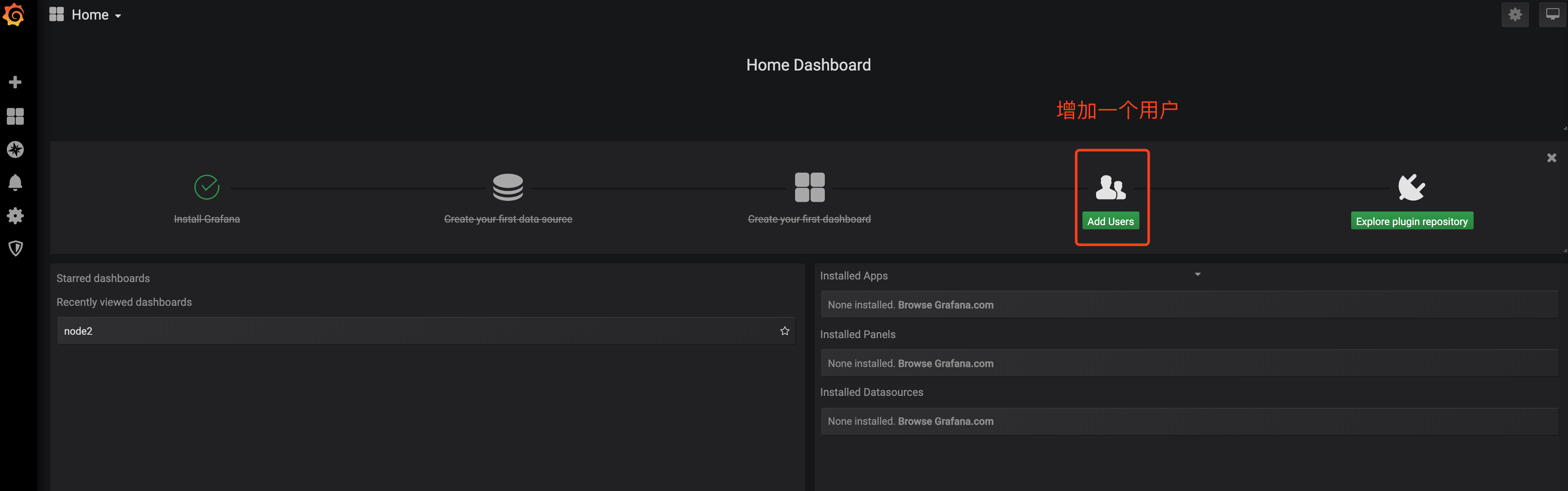

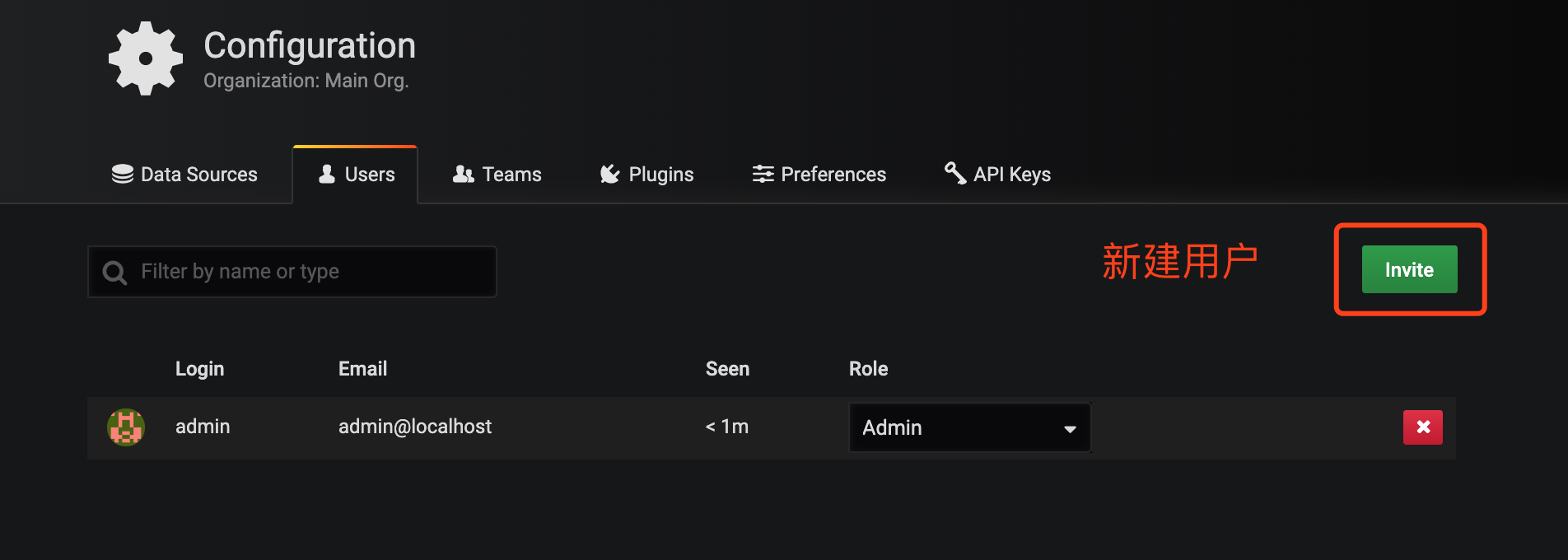

接下来应该设置用户了，这个用户添加，采用的是邀请机制，也就是需要我们生成邀请链接，然后发给对应的用户，然后对方访问相应的链接注册，这样，这个用户才能添加成功 点击 Add users 按钮

按照要求添加一个用户

点击邀请用户

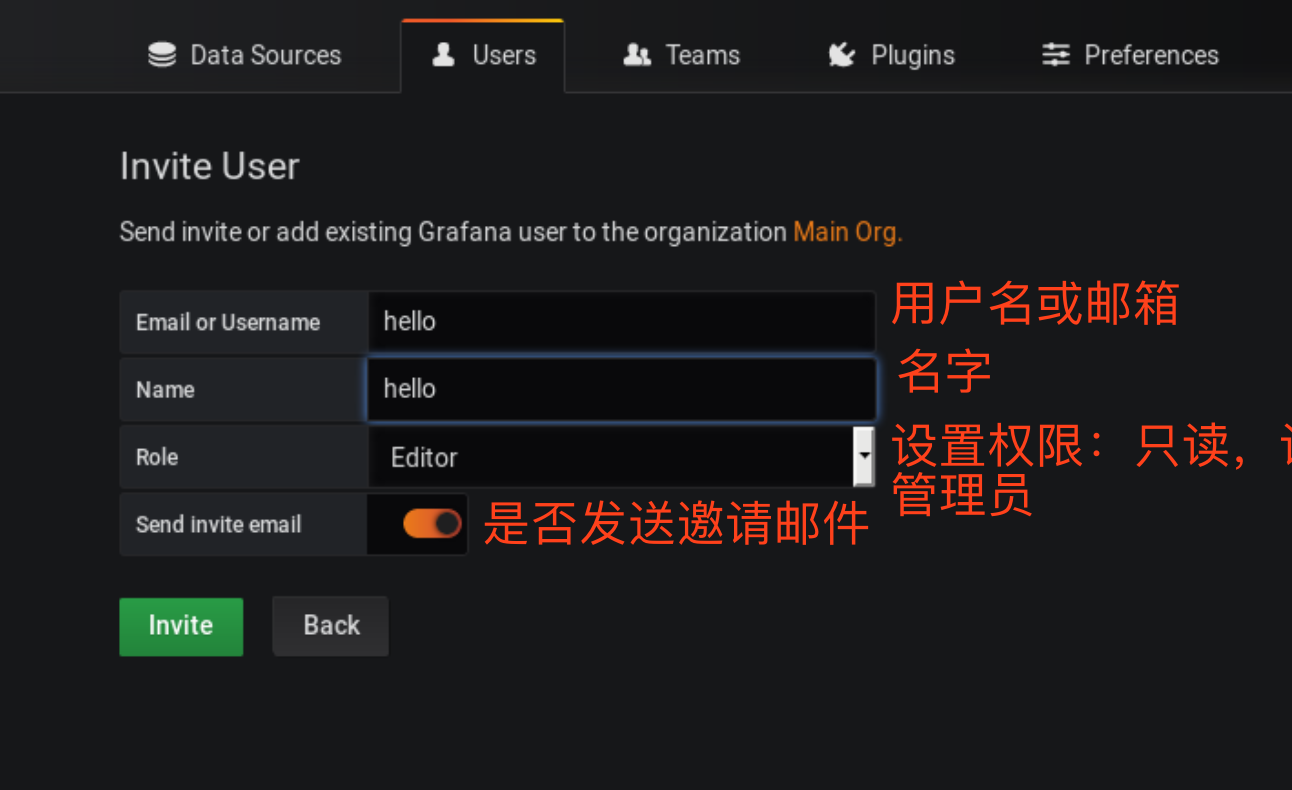

输入用户名称、用户角色点击邀请

点击邀请后，需要将邀请链接发给用户或者自己在浏览器中打开确认邀请

我们切换到另一台主机在浏览器中打开

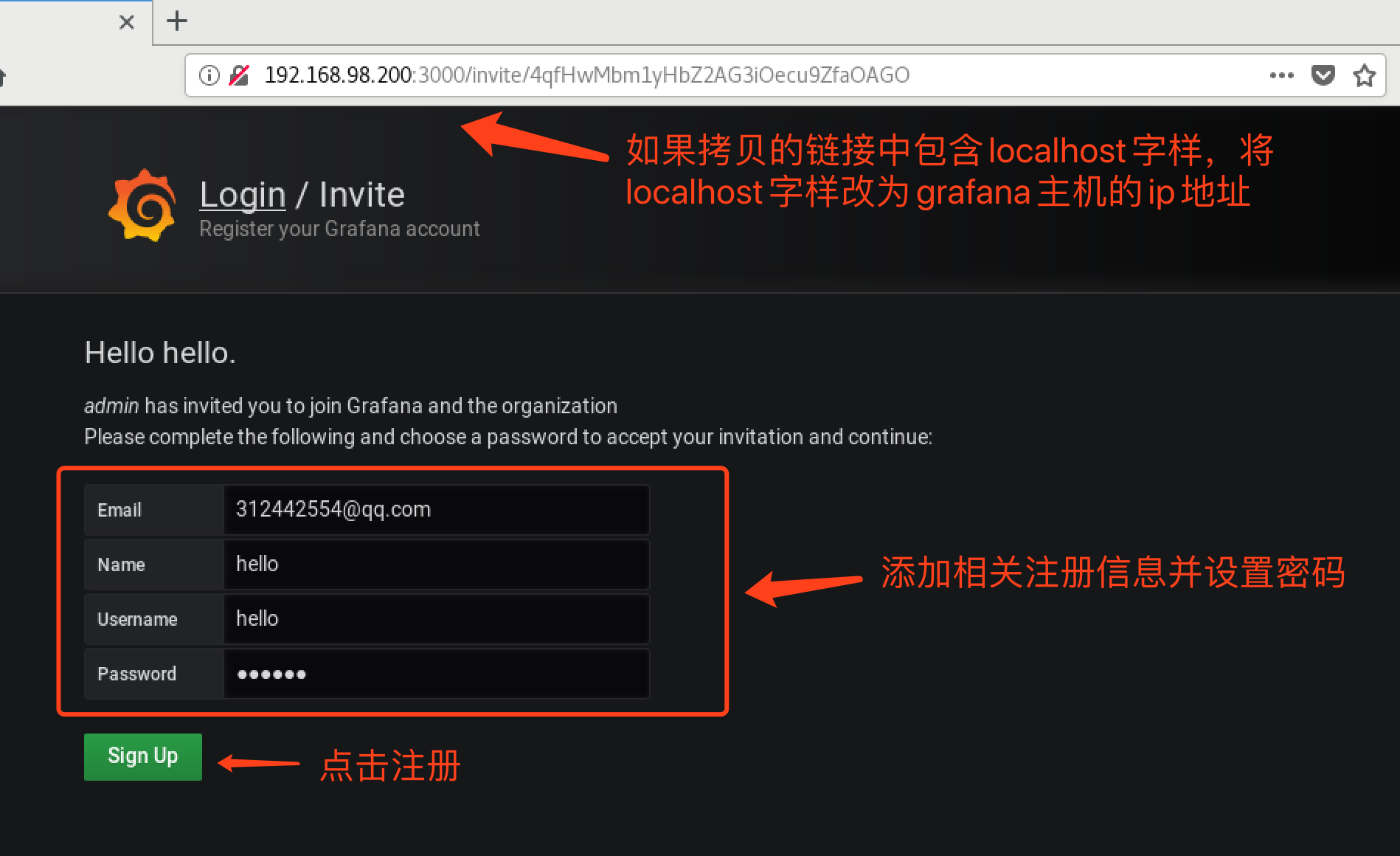

输入 email 地址和用户密码第几注册即可成功

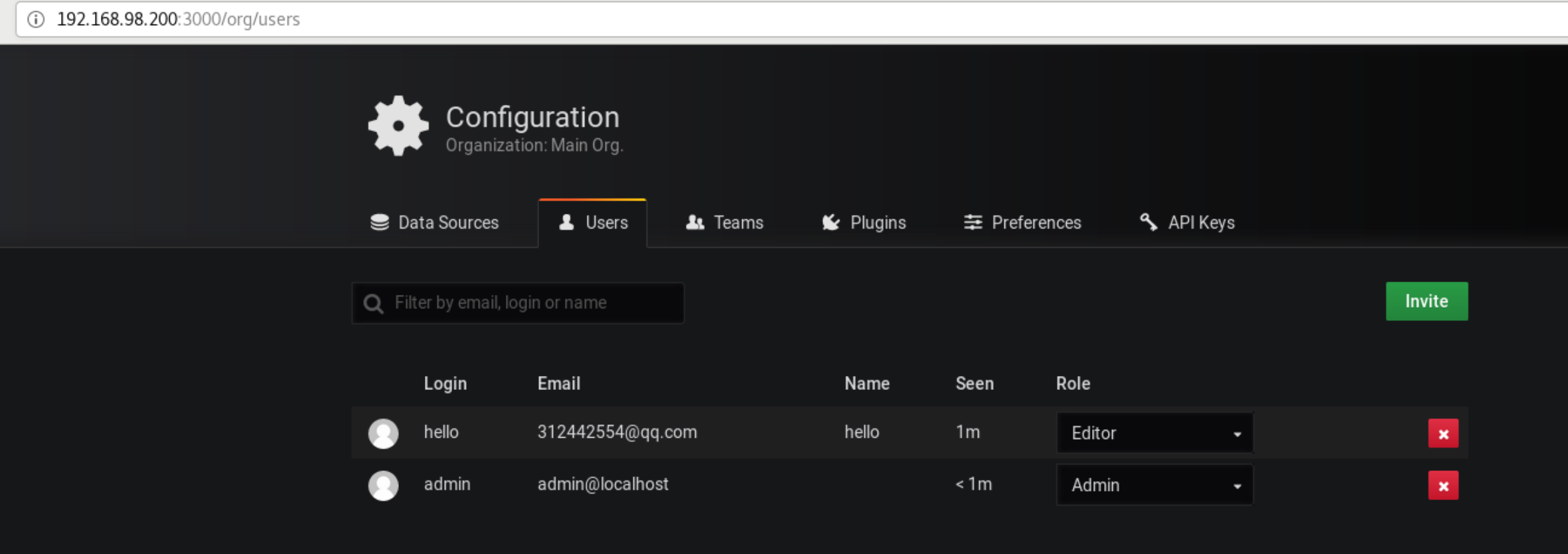

回到使用 admin 账号登录 grafana 的主机，刷新后就可以看到新注册的用户，也可以对用户进行删除，修改权限的操作

2.2、grafana 设置–添加监控 cpu 负载的图形

点击左边侧栏：➕—Choose Visualization(这次练习这个)

选择 graph 图表样式

按照要求输入数据项:

• node_load1 CPU 一分钟平均负载

• node_load5 CPU 五分钟平均负载

• node_load15 CPU 十五分钟平均负载

注意：如果同时监控了多个机器，图表会显示所有机器的，如果只想显示某个机器的可以使用监控匹配。

输入方法如下：

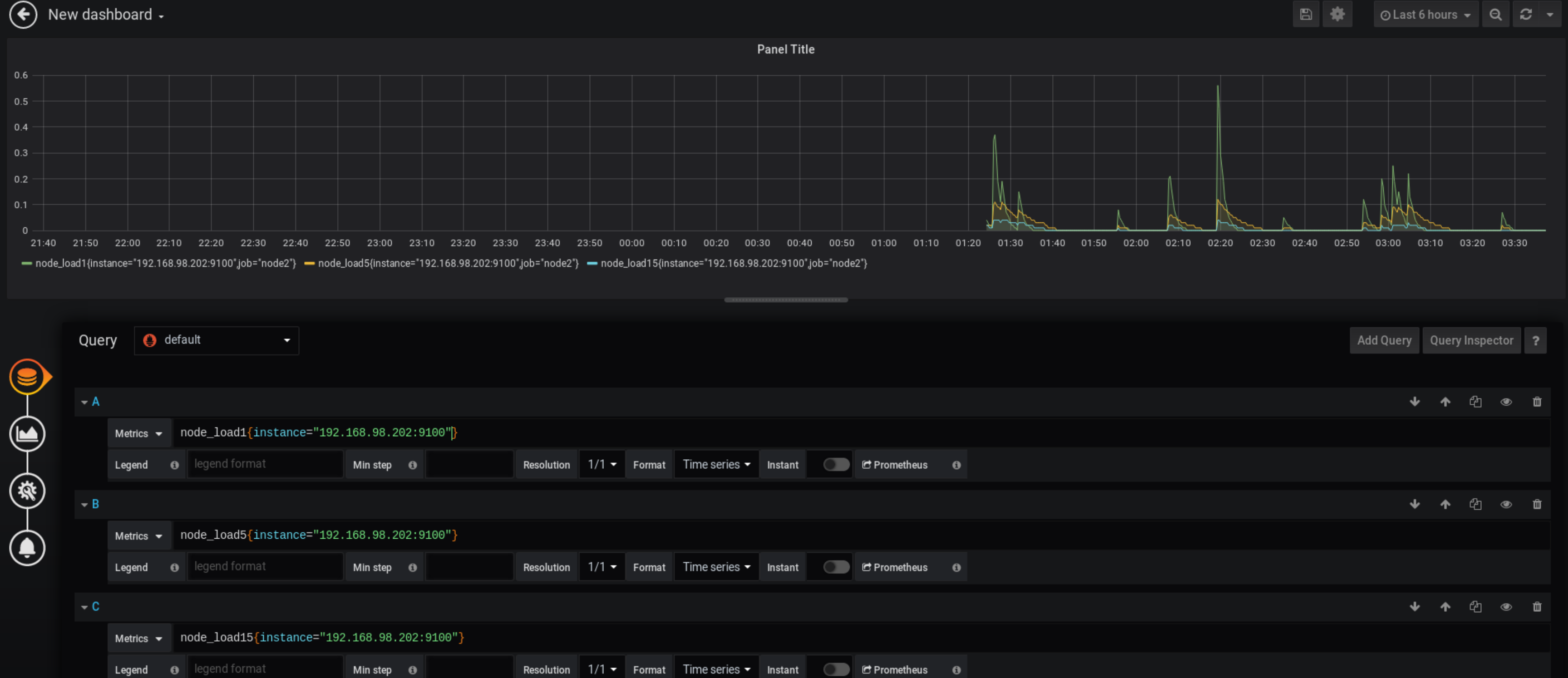

监控项 {instance=“被监控机 IP:port”}

如下图

这样就可以显示一台机器了。

2.3、grafana 设置—使用模板图表展示 MySQL 监控

mysql 监控模板下载
https://github.com/percona/grafana-dashboards

模板设置

# 在 grafana 配置文件中添加插件信息
[root@manage01 ~]# vim /etc/grafana/grafana.ini
[root@manage01 grafana]# tail -3 /etc/grafana/grafana.ini
[dashboards.json]
enabled = true
path = /var/lib/grafana/dashboards

# 下载插件
[root@manage01 ~]# unzip grafana-dashboards-master.zip


# 拷贝插件到指定位置
[root@manage01 ~]# cd grafana-dashboards-master/
[root@manage01 grafana-dashboards-master]# cp -r dashboards /var/lib/grafana/
[root@manage01 dashboards]# vim /var/lib/grafana/dashboards/MySQL_Overview.json
# 搜索 pmm-singlestat-panel 替换为 singlestat
# 重启生效
[root@manage01 grafana]# systemctl restart grafana-server.service

web 界面导入模板

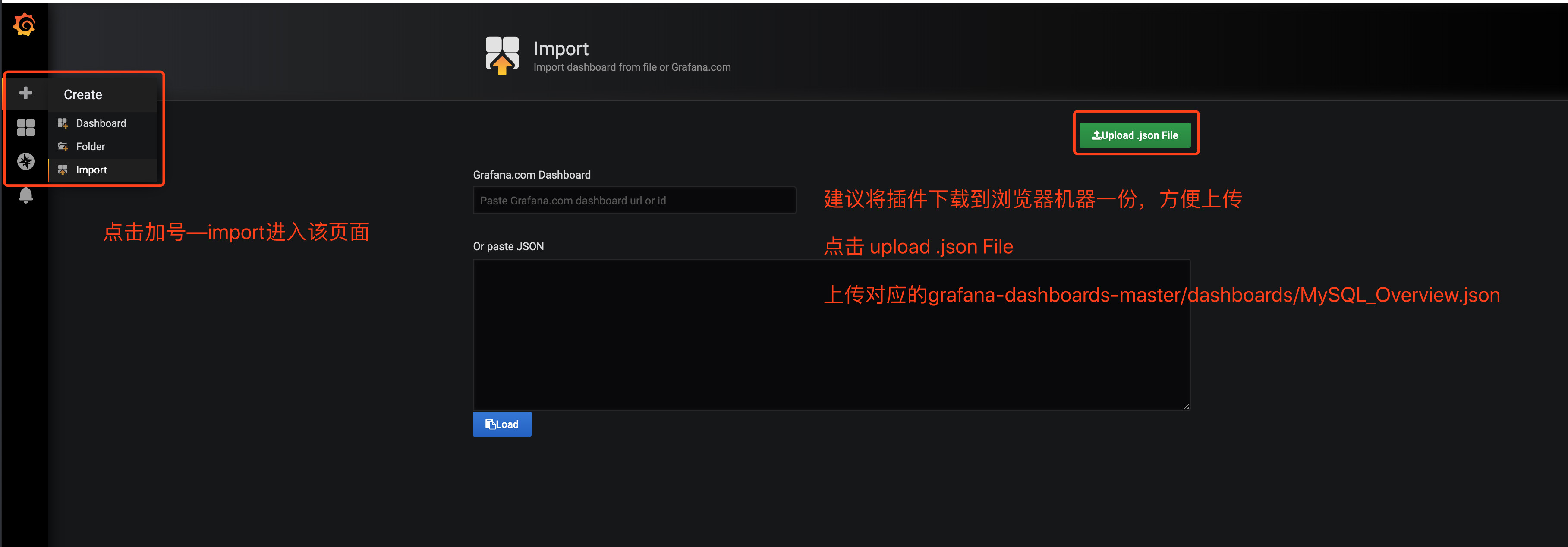

选择左侧菜单—➕—Import

选择对应的 json 文件，然后导入即可

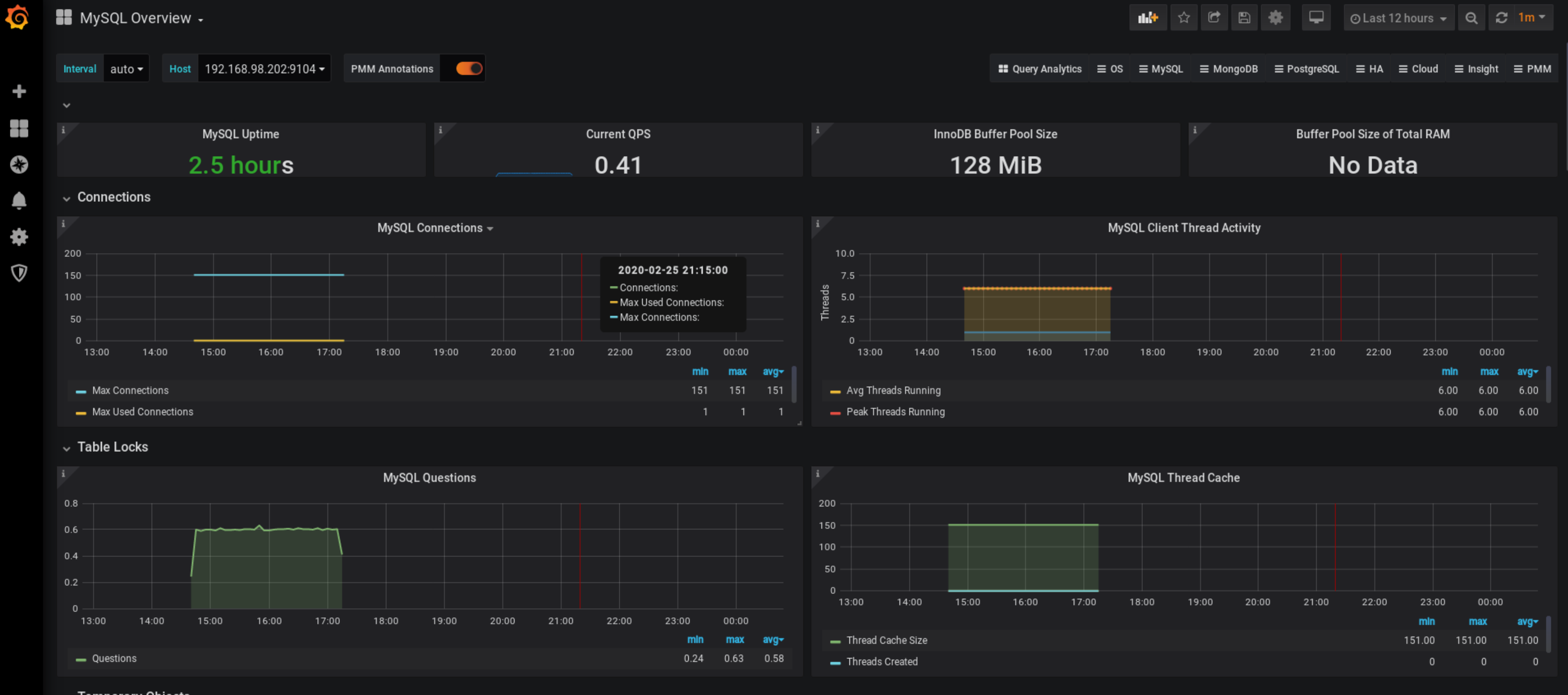

点击导入后就可以看到图片了

完美。
