Linux下搭建iSCSI共享存储详细步骤

共计 4150 个字符，预计需要花费 11 分钟才能阅读完成。

一、简介

iSCSI（internet SCSI）技术由 IBM 公司研究开发，是一个供硬件设备使用的、可以在 IP 协议的上层运行的 SCSI 指令集，这种指令集合可以实现在 IP 网络上运行 SCSI 协议，使其能够在诸如高速千兆以太网上进行路由选择。iSCSI技术是一种新储存技术，该技术是将现有 SCSI 接口与以太网络 (Ethernet) 技术结合，使服务器可与使用 IP 网络的储存装置互相交换资料。

iSCSI是一种基于 TCP/IP 的协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别（block-level）在多个数据存储网络间进行。SCSI 结构基于 C/S 模式，其通常应用环境是：设备互相靠近，并且这些设备由 SCSI 总线连接。

iSCSI 的主要功能是在 TCP/IP 网络上的主机系统（启动器 initiator）和存储设备（目标器 target）之间进行大量数据的封装和可靠传输过程。

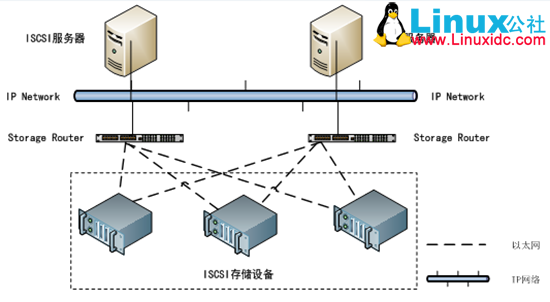

完整的 iSCSI 系统的拓扑结构如下：

Linux 下搭建 iSCSI 共享存储详细步骤

从本质上说，iSCSI 启动器是一个客户端设备，它连接到服务器（在本例中是 iSCSI 目标）提供的某一服务，并发起对该服务的请求。iSCSI 启动器软件需要安装在每个 Oracle RAC 节点（rac1 和 rac2）上。 iSCSI 启动器可以用软件实现，也可以用硬件实现。软件 iSCSI 启动器可用于大部分主要操作系统平台。对于本文，我们将使用 iscsi-initiator-utils RPM 中提供的免费 Linux Open-iSCSI 软件驱动程序。iSCSI 软件启动器通常与标准网络接口卡 (NIC)（大多数情况下是千兆位以太网卡）配合使用。硬件启动器是一个 iSCSI HBA（或 TCP 卸载引擎 (TOE) 卡），它本质上只是一个专用以太网卡，其上的 SCSI ASIC 可以从系统 CPU 内卸载所有工作（TCP 和 SCSI 命令）。iSCSI HBA 可以从许多供应商处购买，包括 Adaptec、Alacritech、Intel 和 QLogic。

iSCSI 目标是 iSCSI 网络的 ” 服务器 ” 组件。它通常是一个存储设备，包含您所需的信息并响应来自（一个或多个）启动器的请求。对于本文，节点 rac1 将是 iSCSI 目标。

二、实验环境：

1、操作系统关闭防火墙和禁用 SELinux

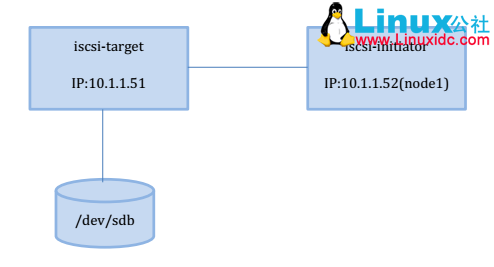

2、iSCSI 共享存储拓扑图：

Linux 下搭建 iSCSI 共享存储详细步骤

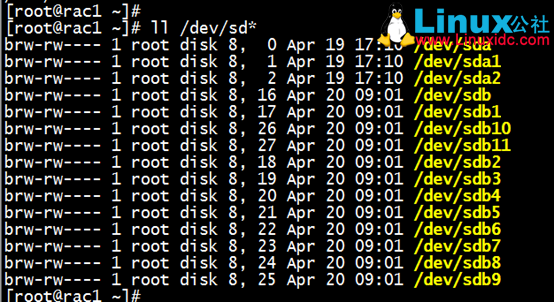

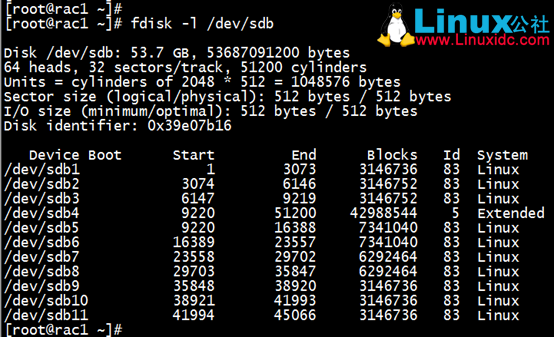

3、iSCSI可分享的设备类型有很多，包括镜像文件（*.img）、分区（partition）、物理硬盘、raid设备、逻辑卷等，下面我只用物理磁盘分区来进行相关测试，其他类型大家可以自己测试。

三、实验步骤

（一）配置 iscsi target：

方案 1：命令行配置，立即有效，重启无效

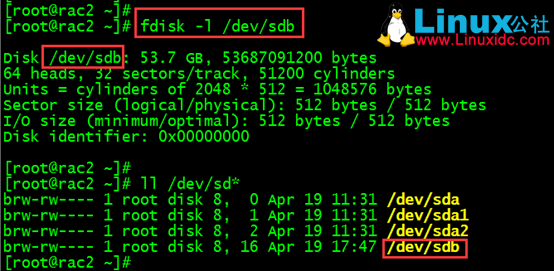

1、在 target 上添加一块磁盘设备：sdb

2、安装程序包、启动服务

[root@rac1 ~]# yum install -y scsi-target-utils

[root@rac1 ~]# service tgtd start

3、创建target

[root@rac1 ~]# tgtadm –lld /dev/sdb –mode target –op new –tid 1 –targetname iqn.2017-04.comcomsys:iscsi.fcdisk

4、创建lun

[root@rac1 ~]# tgtadm –lld iscsi –mode logicalunit –op new –tid 1 –lun 1 –backing-store /dev/sdb

[root@rac1 ~]# tgtadm –lld iscsi –mode logicalunit –op delete –tid 1 –lun 1 #删除 lun 的方法

5、授权

[root@rac1 ~]# tgtadm –lld iscsi –mode target –op bind –tid 1 –initiator-address 10.1.1.0/24 #限制只有 10.1.1.0 的网段可访问

6、查看已经定义的信息

[root@rac1 ~]# tgtadm –lld iscsi –mode target –op show

方案 2：在配置文件中定义，重启有效

1、安装tgt

RedHat6自带了 scsi-target-utils 软件，我们使用该软件进行 target 设置。

[root@rac1 ~]# yum install scsi-target-utils -y

2、配置tgt

tgt的主配置文件为/etc/tgt/targets.conf，下面我们来设置该文件。

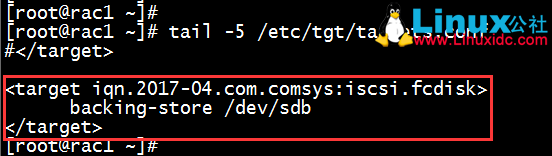

在该文件最后新增以下设置：

Linux 下搭建 iSCSI 共享存储详细步骤

说明：

iqn = iSCSI Qualified Name

iSCSI target的名称规则如下：

iqn.2014-07.dev.iscsi-target:iscsidisk –—>iqn.年份 – 月份 . 域名反写 . 设备识别

每个在同一个 target 上的 backing-store 称为逻辑单元号（Logical Unit Number，LUN），这个实验中有 1 个LUN。

其他高级设置如initiator-address、incominguser，大家自己进行配置。

3、启动iSCSI target

[root@rac1 ~]# /etc/init.d/tgtd start

[root@rac1 ~]# chkconfig tgtd on

[root@rac1 ~]# netstat -tulnp|grep tgt

Linux 下搭建 iSCSI 共享存储详细步骤

4、查看iSCSI target

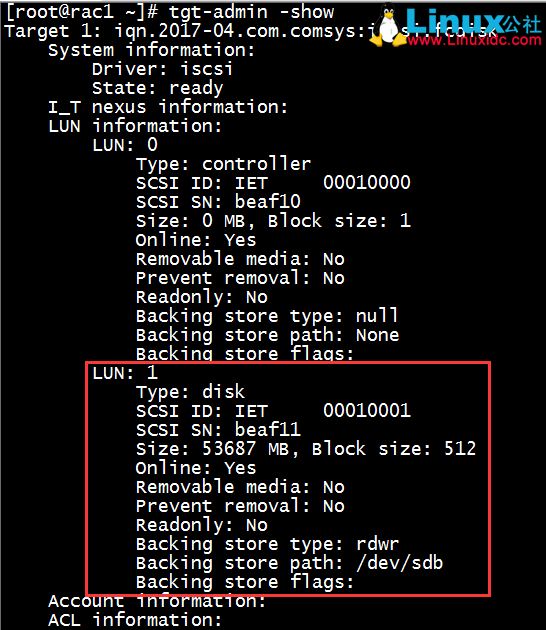

[root@rac1 ~]# tgt-admin –show

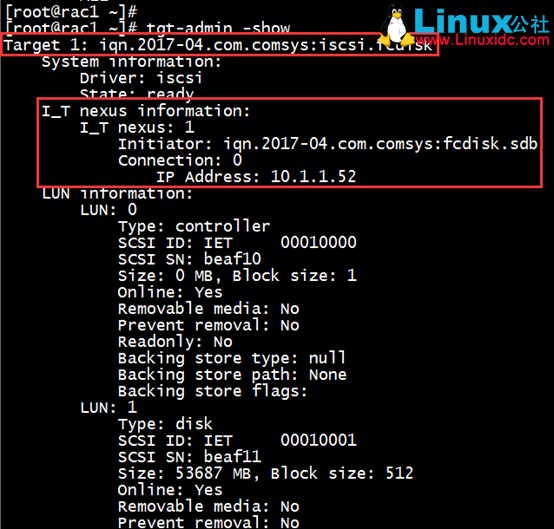

Linux 下搭建 iSCSI 共享存储详细步骤

LUN0 是控制器，可以看到各个 LUN 的大小和磁盘路径。

至此，iSCSI Target 设定完毕。

（二）配置 iSCSI Initiator

1、安装initiator

[root@rac1 ~]# yum -y install iscsi-initiator-utils

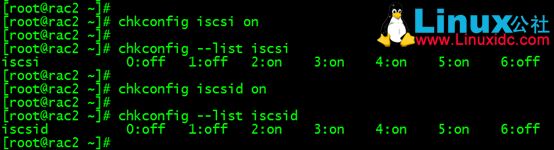

2、设置开机启动

[root@rac1 ~]# chkconfig iscsid on

[root@rac1 ~]# chkconfig iscsi on

Linux 下搭建 iSCSI 共享存储详细步骤

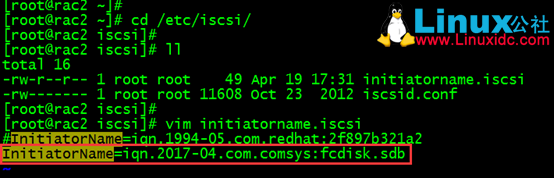

3、修改配置文件

initiator的配置文档位于 /etc/iscsi/，该目录下有两个文件，initiatorname.iscsi 和iscsid.conf，其中 iscsid.conf 是其配置文件，initiatorname.iscsi 是标记了 initiator 的名称，它的默认名称是InitiatorName= InitiatorName=iqn.1994-05.com.redhat:2f897b321a2，我们可以根据实际情况进行更改，比较好区分，这里我们修改为InitiatorName= iqn.2017-04.com.comsys:fcdisk.sdb。

Linux 下搭建 iSCSI 共享存储详细步骤

因为在 target 里面，我们并没有设置访问限制，所以 iscsid.conf 文件并不需要修改。

小知识：

[root@rac2 iscsi]#echo “InitiatorName=`iscsi-iname -p iqn.2017-04.com.comsys:fcdisk.sdb`” > /etc/iscsi/initiatorname.iscsi (使用 iscsi-iname 命令生成随机数 )

4、侦测target

如果我们事先不知道目标主机的 target 名称，我们就需要进行侦测。

基本格式：iscsiadm -m discovery -d # -t sendtargets -p IP[:PORT]

[root@rac2 iscsi] iscsiadm -m discovery -t sendtargets -p 10.1.1.51

Linux 下搭建 iSCSI 共享存储详细步骤

说明：

-m discovery //侦测target

-t sendtargets //通过 iscsi 协议（sendtargets可简写为st）

-p IP:port //指定 target 的IP和 port，不写port 的话，默认为3260

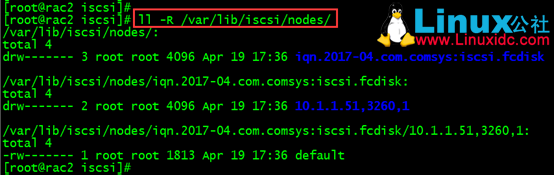

5、查看nodes

iscsiadm 侦测到的结果会写入 /var/lib/iscsi/nodes/ 中，因此只需启动 /etc/init.d/iscsi 就能够在下次开机时，自动连接到正确的 target 了。

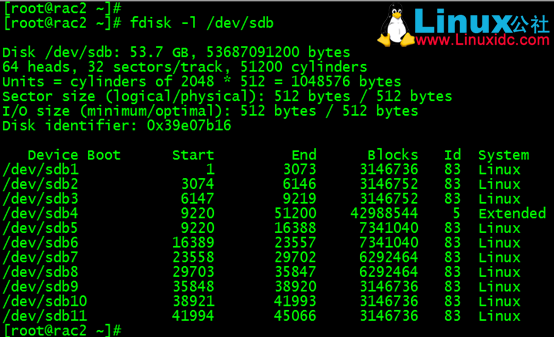

[root@rac2 iscsi] ll -R /var/lib/iscsi/nodes/
