先简单说下业务逻辑，etcd 是一个分部式 k / v 存储系统，confd 是一个对 etcd 的 key 或者目录做变化监控的软件，并配有相关语法，可以将变化的 k / v 处理后形成配置文件，nginx 不用多说了，做 docker 容器的负载均衡流量调度。

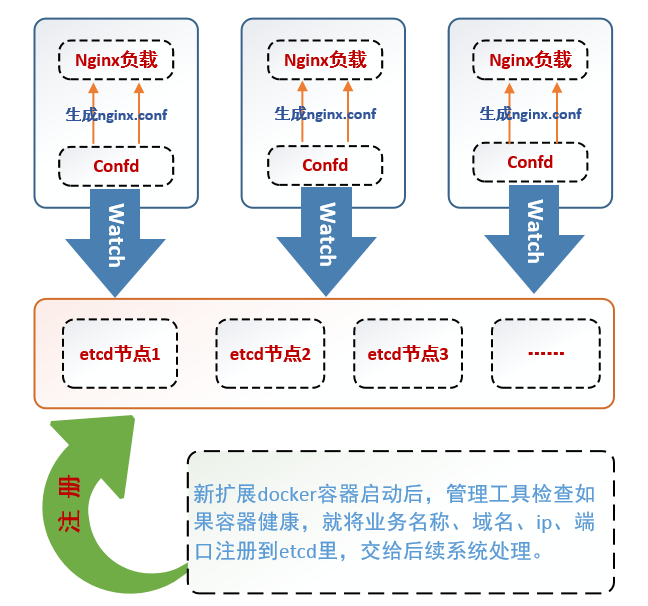

在业务过程中，docker 容器健康起来后，会通过接口向 etcd 注册相关 k / v 信息，confd 检测到 etcd 的 k / v 变化后，立即触发程序通过模板形成新的 nginx 配置文件，先做离线语法测试，如果没问题就覆盖原配置，进而 reload，测试不通过就不覆盖原配置，整个过程是安全可控的。在容器注册到 nginx 的 upstream 后，nginx 会对容器做健康检查发现，如果正常，则分发流量过去。对应的业务流程图如下：
根据业务情况，要解决如下几个问题：
1、nginx 负载均衡的混合注册，使得 nginx 可以混合负载多个业务；
2、不同机房如何在同一 etcd 集群上进行注册，如何规划；
3、confd 更新频率如何周期可控制，k/ v 每有变化实时触发 reload 太敏感，况且每个容器要注册多个 k /v，在整体注册完之前，是不需要 reload 的；
4、confd 启动时如何关联多个 etcd 的地址，保证高可用；
5、权限问题如何处理，怎么做，如果任何人知道 ip 和端口就可以注册，那么服务就垮了。
一、nginx 负载均衡的混合注册，使得 nginx 可以混合负载多个业务域名容器
先分析下 nginx 做负载均衡时的配置文件，分析后注册时的变化因子主要有 3 个，1 是 server_name 的域名，2 是 upstream 的名称，3 是 upstream 里的 server，这三个元素就决定了不同的注册服务。有了这个思路后，设计 confd 对应的 nginx 的模板文件，先简单说下 confd，confd 可以直接下载二进制包，不存在安装的问题，配置好 path 后直接使用命令，在使用中默认读取 /etc/confd 下的 conf.d 和 templates 下两个目录的配置，对应 github 是 https://github.com/coreos/etcd，创建过程如下：
mkdir -p /etc/confd/{conf.d,templates}
然后在 conf.d 下创建.toml 配置文件，在 templates 下创建.tmpl 模板文件。
根据 nginx 的 3 个元素去分析规划 k / v 规则，优化后发现注册一个服务要添加两个健值，并用 etcdctl 命令进行模拟测试，注册第一个服务如下：
etcdctl set /service_sgin/subdomain/service1 “www.service1.com”
etcdctl set /service_sgin/upstream/service1/server1 192.168.1.1

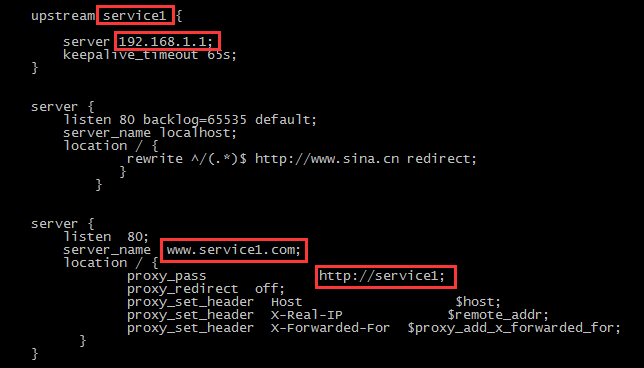

其中 service1 是对应业务名称，”www.service1.com” 是域名，192.168.1.1 对应是 server，先看下注册后的结果：
然后我再继续注册第二个服务，对应命令如下：
etcdctl set /service_sgin/subdomain/service2 “www.service2.com page.service2.com”
etcdctl set /service_sgin/upstream/service2/server1 192.168.1.2

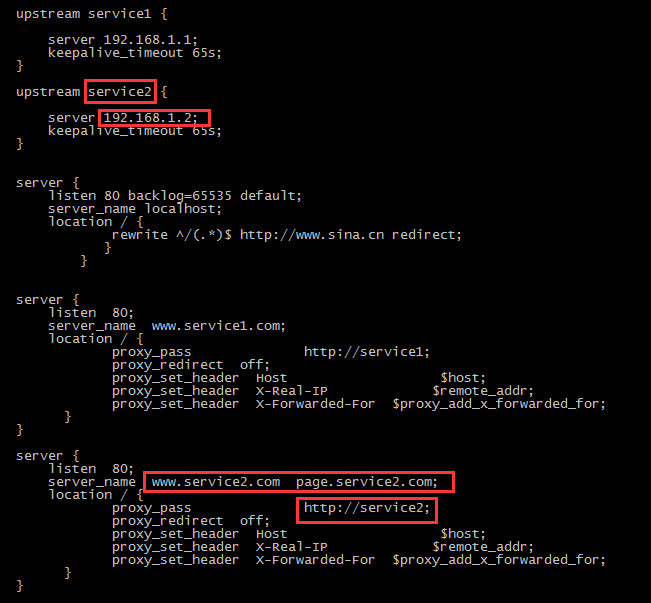

注册后配置文件截图如下：
要的就是这个效果，另外加了一个默认的 server，当过来没有符合业务的域名，直接 302 到某个业务地址，好了剖开看 confd 的两个概要配置如下：
/etc/confd/conf.d/nginx.conf.toml
[template]
prefix = “/service_sgin” #此配置对应 etcd 的默认目录
src = “https://www.linuxidc.com/Linux/2017-03/nginx.conf.tmpl” #对应 templates 下的模板文件
dest = ‘/usr/local/nginx/conf/nginx.conf’ #对应 nginx 的配置文件
owner = “root”
mode = “0666”
keys = [
“/upstream”, #监控的键值目录
“/subdomain”, #监控的键值目录
]
check_cmd = “/usr/local/nginx/sbin/nginx -t -c {{.src}}” #检测到变化后的测试
reload_cmd = “/usr/local/nginx/sbin/nginx -s reload” #配置文件没问题后的 reload
/etc/confd/templates/nginx.conf.tmpl
user root;
worker_processes auto;
worker_cpu_affinity auto;
pid logs/nginx.pid;
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#error_log_bind 192.168.1.31;
worker_rlimit_nofile 512000;
events {
use epoll;
worker_connections 20480;
}
http {
include mime.types;
default_type application/octet-stream;
resolver 127.0.0.1 valid=10m;
sendfile on;
keepalive_timeout 65s;
proxy_next_upstream error timeout;
proxy_buffering on;
proxy_buffer_size 8k;
proxy_buffers 32 4k;
###################### 对应 upstream 的模板部分 ################
{{range $sub := ls “/subdomain”}}
upstream {{base $sub}} {
{{$subdir := printf “/upstream/%s/*” $sub}}{{range getvs $subdir}}
server {{.}}; {{end}}
keepalive_timeout 65s;
}
{{end}}
#############################################################
server {
listen 80 backlog=65535 default;
server_name localhost;
location / {
rewrite ^/(.*)$ http://www.sina.cn redirect;
}
}
##################### 对应 server 的模板部分 ####################
{{range gets “/subdomain/*”}}
server {
listen 80;
server_name {{.Value}};
location / {
proxy_pass http://{{base .Key}};
proxy_redirect off;
proxy_set_header Host $host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
}
{{end}}
}
二、不同机房如何在同一 etcd 集群上进行注册，如何规划
这个其实看起来复杂，实施起来非常简单，为了节省资源，不可能每个机房都对应建 etcd 集群，这个时候就可以复用 etcd 集群，比如北显和亦庄机房的注册，可以使用改变默认 etcd 键值目录来实现：
prefix = “/service_sgin_bx”
prefix = “/service_sgin_yz”
三、confd 更新频率如何周期可控制，k/ v 每有变化实时触发 reload 太敏感，况且每个容器要注册多个 k /v，在整体注册完之前，是不需要 reload 的
这个同样，看起来复杂，其实 confd 改一下模式就能实现，不要用 watch 模式，改而周期性去探测 etcd 的键值变化，比如说 2 秒探测一次，对应启动时的命令如下：
./confd -backend=”etcd” -node=10.211.103.151:2379 -interval=2
四、confd 启动时如何关联多个 etcd 的地址，保证高可用
同样，只要修改下 confd 的启动命令即可，让 confd 监控更多 node，我目前的 etcd 有 3 个 node，全部监控进去如下：
./confd -backend=”etcd” -node=10.211.103.151:2379 -node=10.211.103.152:2379 -node=10.211.103.153:2379 -interval=2
五、权限问题的处理
对于权限有两种方式，一个是证书，一个是账号，业务本就跑到内网，再加之账号的配合是灵活迅速的，就从账号着手了，对于 etcd 的权限，主要是通过用户、规则来管理的，将用户和规则对应起来就是用户的权限，默认安装后是不开启权限的，整理后相关的权限操作如下：
用户管理：
etcdctl user add root:123 #加 root 用户，开启权限必须先加
etcdctl auth enable #权限管理开启
etcdctl –username root:123 user list #查看用户
etcdctl –username root:123 user remove test_user #删除用户
role 规则管理：
etcdctl –username root:123 role add test_role
etcdctl –username root:123 role grant –path “/*” –rw test_role #加权限
etcdctl –username root:123 role revoke –path “/*” –write test_role #减权限
etcdctl –username root:123 role remove test_role
etcdctl –username root:123 role list
etcdctl –username root:123 role get test_role
用户规则管理：
etcdctl –username root:123 user add test_user:123
etcdctl –username root:123 user grant –roles test_role test_user #加规则
etcdctl –username root:123 user revoke –roles test_role test_user #减规则
etcdctl –username root:123 user get test_user #查看某个用户下的规则
备注：1、guest 用户的规则是 guest，默认是全部权限；
2、confd 是以访客 guest 身份监控 k / v 的，对应的规则就是 guest；
后附：etcd 的集群配置，扩容
假设初始化 3 台 etcd 分别是 10.211.103.152、10.211.103.153、10.211.103.154，etcd 下载下来就可以用，主要是如何配置启动，分别再三台机器上编写如下启动脚本 etcdnew.sh，然后依次启动即可：
10.211.103.152 服务器：
#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd –name etcd152 –data-dir /data1/etcd \
–initial-advertise-peer-urls http://10.211.103.152:2380 \
–listen-peer-urls http://0.0.0.0:2380 \
–listen-client-urls http://0.0.0.0:2379 \
–advertise-client-urls http://10.211.103.152:2379 \
–initial-cluster-token etcd-cluster-1 \
–initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
–initial-cluster-state new &
10.211.103.153 服务器：
#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd –name etcd153 –data-dir /data1/etcd \
–initial-advertise-peer-urls http://10.211.103.153:2380 \
–listen-peer-urls http://0.0.0.0:2380 \
–listen-client-urls http://0.0.0.0:2379 \
–advertise-client-urls http://10.211.103.153:2379 \
–initial-cluster-token etcd-cluster-1 \
–initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
–initial-cluster-state new &
10.211.103.154 服务器：
#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd –name etcd154 –data-dir /data1/etcd \
–initial-advertise-peer-urls http://10.211.103.154:2380 \
–listen-peer-urls http://0.0.0.0:2380 \
–listen-client-urls http://0.0.0.0:2379 \
–advertise-client-urls http://10.211.103.154:2379 \
–initial-cluster-token etcd-cluster-1 \
–initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
–initial-cluster-state new &
启动后可以看到集群成员和健康情况如下：
添加、删除 etcd 集群节点操作：
比如添加 10.211.103.151 节点
etcdctl member add etcd151 http://10.211.103.151:2380
执行命令后会有提示，然后再 151 上编写如下脚本 etcdadd.sh：
#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd –name etcd151 –data-dir /data1/etcd \
–initial-advertise-peer-urls http://10.211.103.151:2380 \
–listen-peer-urls http://0.0.0.0:2380 \
–listen-client-urls http://0.0.0.0:2379 \
–advertise-client-urls http://10.211.103.151:2379 \
–initial-cluster-token etcd-cluster-1 \
–initial-cluster etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380,etcd151=http://10.211.103.151:2380,etcd152=http://10.211.103.152:2380 \
–initial-cluster-state existing &
删除节点的话执行如下命令：
etcdctl member remove cf5e47596c46611a #通过 etcdctl member list 查看到 id
