前端学HTTP之重定向和负载均衡

269次阅读
没有评论

共计 30338 个字符,预计需要花费 76 分钟才能阅读完成。

前面的话

HTTP 并不是独自运行在网上的。很多协议都会在 HTTP 报文的传输过程中对其数据进行管理。HTTP 只关心旅程的端点(发送者和接收者),但在包含有镜像服务器、Web 代理和缓存的网络世界中,HTTP 报文的目的地不一定是直接可达的

重定向技术通常可以用来确定报文是否终结于某个代理、缓存或服务器集群中某台特定的服务器。重定向技术可以将报文发送到客户端没有显式请求的地方去。本文将详细介绍重定向技术以及负载均衡

总括

由于 HTTP 应用程序需要可靠地执行 HTTP 事务,最小化时延,并且节约网络带宽,所以在现代网络中重定向是普遍存在的

出于这些原因,Web 内容通常分布在很多地方。这么做是出于可靠性的考虑。这样,如果一个位置出问题了,还有其他的可用,如果客户端能去访问较近的资源,就可以更快地收到所请求的内容,以降低响应时间;将目标服务器分散,还可以减少网络拥塞。可以将重定向当作一组有助于找到“最佳”分布式内容的技术

大多数重定向部署都包含某些形式的负载均衡。也就是说,它们可以将输入报文的负载分摊到一组服务器中去。反之,因为输入报文一定会在分担负荷的服务器之间进行某种分布,所以任意形式的负载均衡都包含了重定向

从客户端向目标发送 HTTP 请求,目标对其进行处理的角度来看,服务器、代理、缓存和网关对客户端来说都是服务器。很多重定向技术都可用于服务器、代理、缓存和网关,因为它们具有共同的,与服务器类似的特征。其他一些重定向技术是专门为特定类型的端点设计的,没有通用性

Web 服务器会根据每个 IP 来处理请求。将请求分摊到复制的服务器中去,就意味着应该把对某特定 URL 的每条请求都发送到最佳的 Web 服务器上去(最靠近客户端的、或负载最轻的或采用其他优化策略选择的服务器)。重定向到某台服务器就像将所有需要给汽车加油的司机都送到最近的加油站去一样

代理希望根据每个协议来处理请求。在理想情况下,某个代理附近的所有 HTTP 流量都应该通过这个代理传输。比如,如果某代理缓存靠近各种不同的客户端,那么理想情况下,所有请求都应流经这个代理缓存,因为代理缓存上会存储常用的文档,可以直接提供,从而避免通过更长、更昂贵的路径连接到原始服务器。重定向到代理就像从一条主要通路 (无论它通往何处) 上将流量分流到一条本地快捷路径上去一样

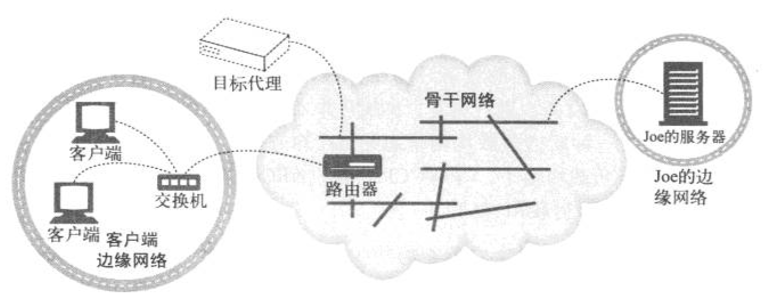

重定向的目标是尽快地将 HTTP 报文发送到可用的 Web 服务器上去。在穿过因特网的路径上,HTTP 报文传输的方向会受到 HTTP 应用程序和报文经由的路由设备的影响

配置创建客户端报文的浏览器应用程序,使其将报文发送给代理服务器;DNS 解析程序会选择用于报文寻址的 IP 地址。对不同物理地域的不同客户端来说,这个 IP 地址可能不同;报文经过网络传输时,会被划分为一些带有地址的分组,交换机和路由器会检查分组中的 TCP/IP 地址,并据此来确定分组的发送路线;Web 服务器可以通过 HTTP 重定向将请求反弹给不同的 Web 服务器;浏览器配罝、DNS、TCP/IP 路由以及 HTTP 都提供了重定向报文机制

[注意]有些方法,比如浏览器配置,只有在将流量重定向到代理的时候才有意义,而其他一些方法(比如 DNS 重定向),则可用于将流量发送给任意服务器

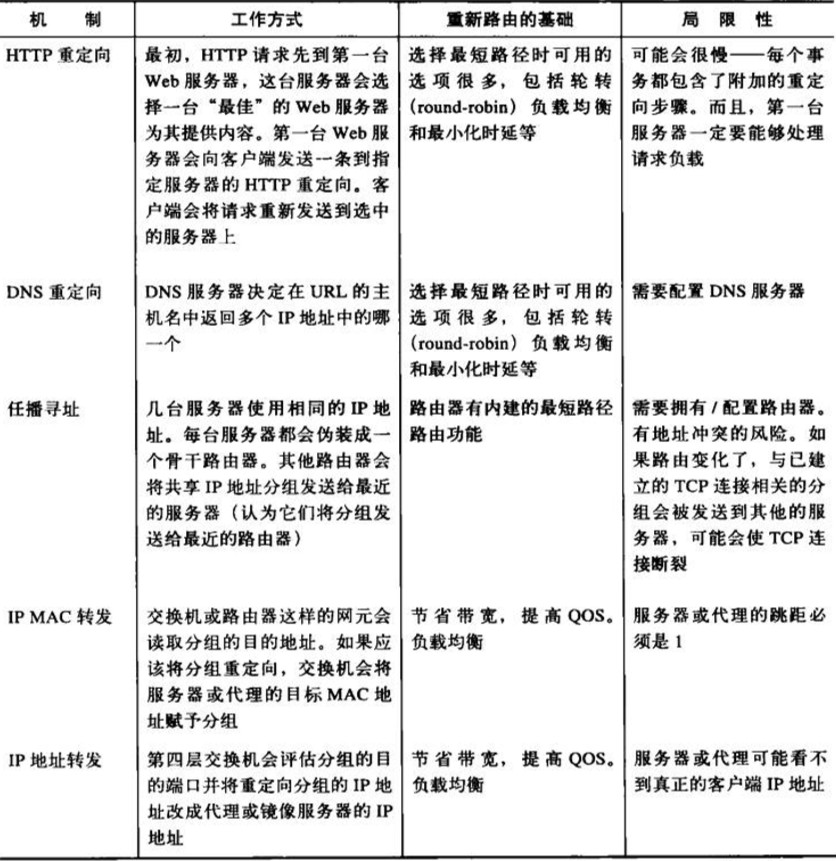

重写向方法包括通用重定向、代理重定向及缓存重定向等

通用重定向

可以通过通用重定向方法将流量重定向到不同的 (可能更优的) 服务器,或者通过代理来转发流量。具体来说,包括 HTTP 重定向、DNS 重定向、任播寻址、IP MAC 转发以及 IP 地址转发

前端学 HTTP 之重定向和负载均衡

【HTTP 重定向】

Web 服务器可以将短的重定向报文发回给客户端,告诉他们去其他地方试试。有些 Web 站点会将 HTTP 重定向作为一种简单的负载均衡形式来使用。处理重定向的服务器 (重定向服务器) 找到可用的负载最小的内容服务器,并将浏览器重定向到那台服务器上去

对广泛分布的 Web 站点来说,确定“最佳”的可用服务器会更复杂一些,不仅要考虑到服务器的负载,还要考虑到浏览器和服务器之间的因特网距离。与其他一些形式的重定向相比,HTTP 重定向的优点之一就是重定向服务器知道客户端的 IP 地址,理论上来讲,它可以做出更合理的选择

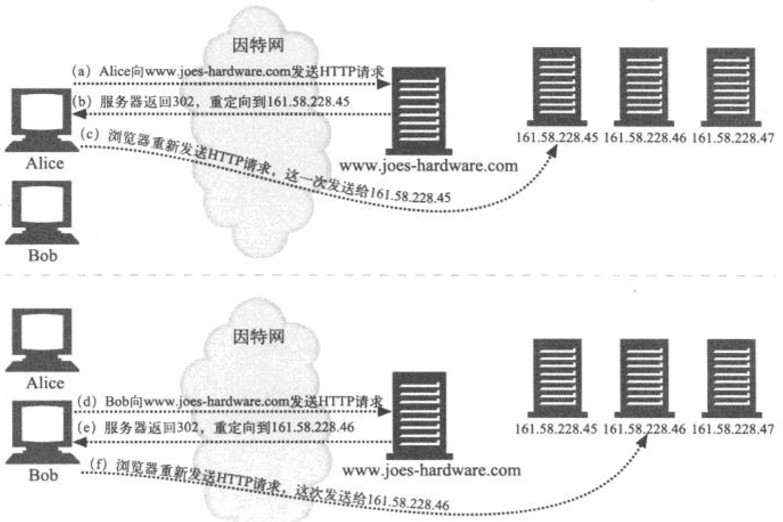

下面是 HTTP 重定向的工作过程

前端学 HTTP 之重定向和负载均衡

在图 a 中,Alice 向 www.joes-hardware.com 发送了一条请求

GET /hammers.html HTTP/1.0
Host: www.joes-hardware.com
User-Agent: Mozilla/4.51 [en] (X11; U; IRIX 6.2 IP22)

在图 b 中,服务器没有回送带有 HTTP 状态码 200 的 Web 页面主体,而是回送了一个带有 HTTP 状态码 302 的重定向报文

HTTP/1.0 302 Redirect
Server: Stronghold/2.4.2 Apache/1.3.6
Location: http://161.58.228.45/hammers.html

现在,在图 c 中,浏览器会用重定向 URL 重新发送请求,这次会发送给主机 161.58.228.45

GET /hammers.html HTTP/1.0
Host: 161.58.228.45
User-Agent: Mozilla/4.51 [en] (X11; U; IRIX 6.2 IP22)

另一个客户端可能会被重定向到另一台服务器上去。在图 d - f 中,Bob 的请求会被重定向到 161.58.228.46

HTTP 重定向可以在服务器间导引请求,但它有以下几个缺点:需要原始服务器进行大量处理来判断要重定向到哪台服务器上去。有时,发布重定向所需的处理量几乎与提供页面本身所需的处理量一样;增加了用户时延,因为访问页面时要进行两次往返;如果重定向服务器出故障,站点就会瘫痪

由于存在这些弱点,HTTP 重定向通常都会与其他一种或多种重定向技术结合使用

【DNS 重定向】

每次客户端试图访问 Joe 的五金商店的网站时,都必须将域名 www.joes-hardware.com 解析为 IP 地址。DNS 解析程序可能是客户端自己的操作系统,可能是客户端网络中的一台 DNS 服务器,或者是一台远距离的 DNS 服务器

DNS 允许将几个 IP 地址关联到一个域中,可以配置 DNS 解析程序,或对其进行编程,以返回可变的 IP 地址。解析程序返回 IP 地址时所基于的原则可以很简单(轮转),也可以很复杂(比如查看几台服务器上的负载,并返回负载最轻的服务器的 IP 地址)

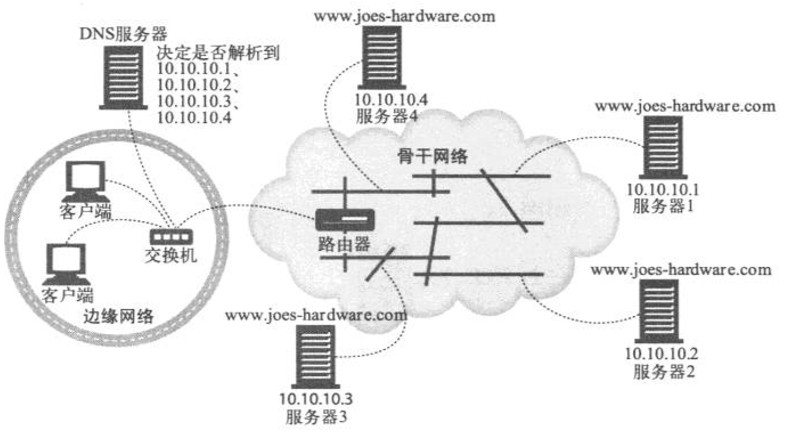

在下图中,Joe 为 www.joes-hardware.com 运行了 4 台服务器。DNS 服务器要决定为 www.joes-hardware.com 返回 4 个 IP 地址中的哪一个。最简单的 DNS 决策算法就是轮转

前端学 HTTP 之重定向和负载均衡

1、DNS 轮转

DNS 轮转是最常见的重定向技术之一也是最简单的重定向技术之一。DNS 轮转使用了 DNS 主机名解析中的一项特性,在 Web 服务器集群中平衡负载。这是一种单纯的负载均衡策略,没有考虑任何与客户端和服务器的相对位置,或者服务器当前负载有关的因素

我们来看看 CNN.com 实际上都做了些什么。我们用 Unix 中的工具 nslookup 来查找与 CNN.com 相关的 IP 地址。下面给出了结果

% nslookup www.cnn.com
Name: cnn.com
Addresses: 207.25.71.9, 207.25.71.12, 207.25.71.20, 207.25.71.22, 207.25.71.23, 207.25.71.24, 207.25.71.25, 207.25.71.26, 207.25.71.27, 207.25.71.28, 207.25.71.29, 207.25.71.30, 207.25.71.82, 207.25.71.199, 207.25.71.245, 207.25.71.246
Aliases: www.cnn.com

网站 www.cnn.com 实际上是 20 个不同的 IP 地址组成的集群。每个 IP 地址通常都意味着一台不同的物理服务器

2、多个地址及轮转地址的循环

大多数 DNS 客户端只会使用多地址集中的第一个地址。为了均衡负载,大多数 DNS 服务器都会在每次完成查询之后对地址进行轮转。这种地址轮转通常称作 DNS 轮转

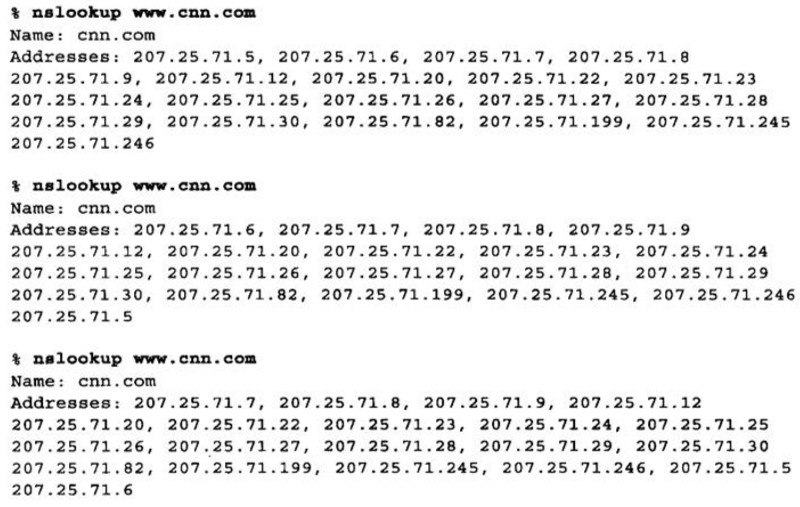

例如,对 www.crni.com 进行三次连续的 DNS 查找可能会返回下面给出的 IP 地址轮转列表

前端学 HTTP 之重定向和负载均衡

第一次 DNS 查找时的第一个地址为 207.25.71.5;第二次 DNS 查找时的第一个地址为 207.25.71.6;第三次 DNS 查找时的第一个地址为 207.25.71.7

3、用来平衡负载的 DNS 轮转

由于大多数 DNS 客户端只使用第一个地址,所以 DNS 轮转可以在多台服务器间提供负载均衡。如果 DNS 没有对地址进行轮转,��部分客户端就总是会将负载发送给第一台服务器

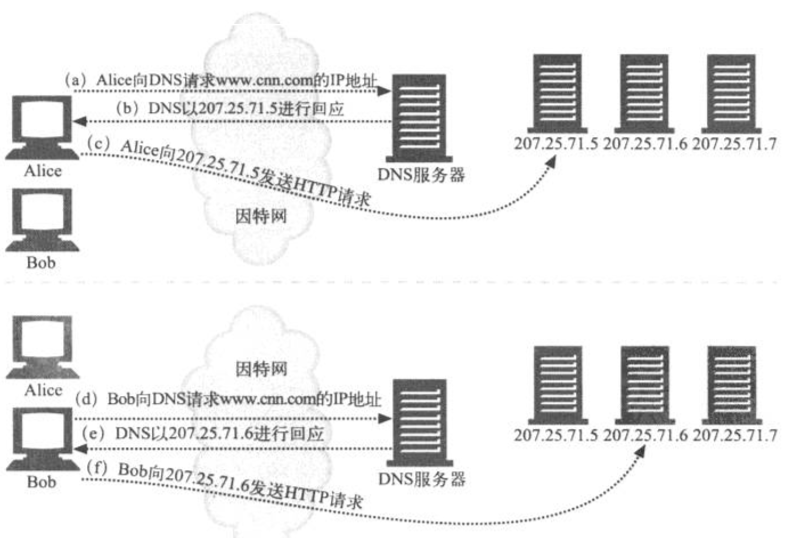

下图说明了 DNS 轮转循环是如何平衡负载的

前端学 HTTP 之重定向和负载均衡

Alice 试图连接 www.cnn.com 时,会用 DNS 查找 IP 地址,得到 207.25.71.5 作 为第一个 1P 地址。在图 c 中,Alice 连接到 Web 服务器 207.25.71.5

Bob 随后试图连接 www.cnn.com 时,也会用 DNS 查找 IP 地址,但由于地址列表在 Alice 上次请求的基础上轮转了一个位置,所以他会得到一个不同的结果。Bob 得到 207.25.71.6 作为第一个 IP 地址,在图 f 中它连接到了这台服务器上

4、DNS 缓存带来的影响

DNS 对服务器的每次查询都会得到不同的服务器地址序列,所以 DNS 地址轮转会将负载分摊。但是这种负载均衡并不完美,因为 DNS 查找的结果可能会被记住,并被各种应用程序、操作系统和一些简易的子 DNS 服务器重用。很多 Web 浏览器都会对主机进行 DNS 查找,然后一次次地使用相同的地址,以减少 DNS 查找的开销,而且有些服务器也更愿意保持与同一台客户端的联系。另外,很多操作系统都会自动进行 DNS 查找,并将结果缓存,但并不会对地址进行轮转。因此,DNS 轮转通常都不会平衡单个客户端的负载——一个客户端通常会在很长时间内连接到一台服务器上

尽管 DNS 没有对单个客户端的事务进行跨服务器副本的处理,但在分散多个客户端的总负荷方面它做得相当好。只要有大量具有相同需求的客户端,就可以将负载合理地分散到各个服务器上去

5、其他基于 DNS 的重定向算法

前面讨论了 DNS 是如何对每条请求进行地址列表轮转的。但是,有些增强的 DNS 服务器会使用其他一些技术来选择地址的顺序

a、负载均衡算法

有些 DNS 服务器会跟踪 Web 服务器上的负载,将负载最轻的 Web 服务器放在列表的最前面

b、邻接路由算法

Web 服务器集群在地理上分散时,DNS 服务器会尝试着将用户导向最近的 Web 服务器

c、故障屏蔽算法

DNS 服务器可以监视网络的状况,并将请求绕过出现服务中断或其他故障的 地方

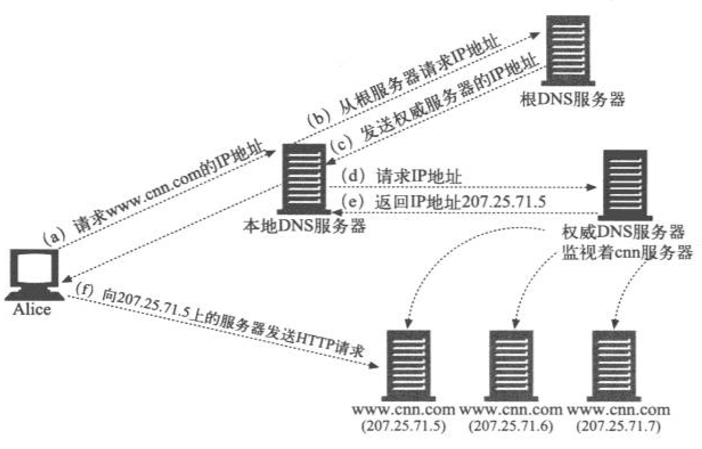

通常,运行复杂服务器跟踪算法的 DNS 服务器就是在内容提供者控制之下的一个权威服务器

前端学 HTTP 之重定向和负载均衡

有一些分布式主机服务会使用这个 DNS 重定向模型。对于那些要查找附近服务器的服务来说,这个模型的一个缺点就是,权威 DNS 服务器只能用本地 DNS 服务器的 IP 地址,而不能用客户端的 IP 地址来做决定

【任播寻址】

在任播寻址中,几个地理上分散的 Web 服务器拥有完全相同的 IP 地址,而且会通过骨干路由器的“最短路径”路由功能将客户端的请求发送给离它最近的服务器

要使这种方法工作,每台服务器都要向邻近的骨干路由器广告,表明自己是一台路由器。Web 服务器会通过路由器通信协议与其邻近的骨干路由器通信。骨干路由器收到发送给任播地址的分组时,会 (像平常一样) 寻找接受那个 IP 地址的最近的“路由器”。由于服务器是将自己作为那个地址的路由器广告出去的,所以骨干路由器会将分组发送给服务器

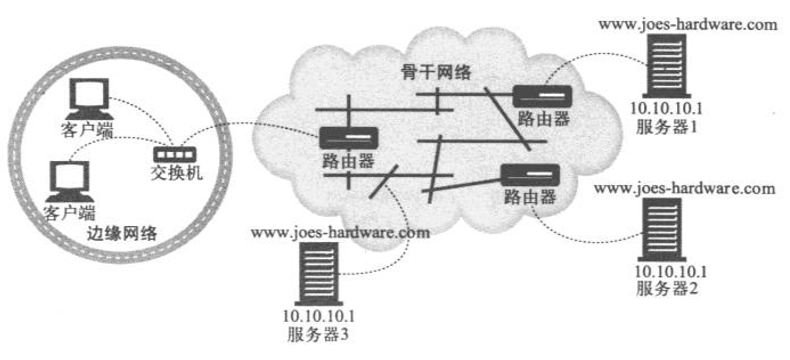

下图中,三台服务器为同一个 IP 地址 10.10.10.1 服务。洛杉矶 (LA) 服务器将此地址广告给 LA 路由器,纽约 (NY) 服务器同样将此地址广告给 NY 路由器,以此类推。服务器会通过路由器协议与路由器进行通信。路由器会将目标为 10.10.10.1 的客户端请求自动地转发到广告这个地址的最近的服务器上去。对 IP 地址 10.10.10.1 的请求会被转发给服务器 3

前端学 HTTP 之重定向和负载均衡

任播寻址仍然是项实验性技术。要使用分布式任播技术,服务器就必须“使用路由器语言”,而且路由器必须能够处理可能出现的地址冲突,因为因特网地址基本上都是假定一台服务器只有一个地址的。(如果没有正确地实现,可能会造成很严重的“路由泄露”问题。)分布式任播是一种新兴技术,可以为那些自己控制骨干网络的内容提供商提供一种解决方案

【IP MAC 转发】

在以太网中,HTTP 报文都是以携带地址的数据分组的形式发送的。每个分组都有一个第四层地址,由源 IP 地址、目的 IP 地址以及 TCP 端口号组成,它是第四层设备所关注的地址。每个分组还有一个第二层地址,MAC(Media Access Control, 媒体访问控制)地址,这是第二层设备 (通常是交换机和 Hub) 所关注的地址。第二层设备的任务是接收具有特定输入 MAC 地址的分组,然后将其转发到特定的输出 MAC 地址上去

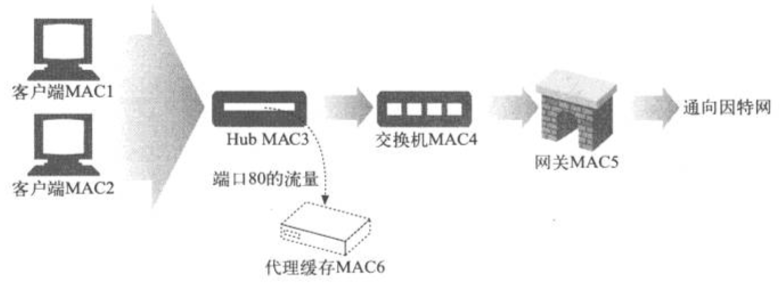

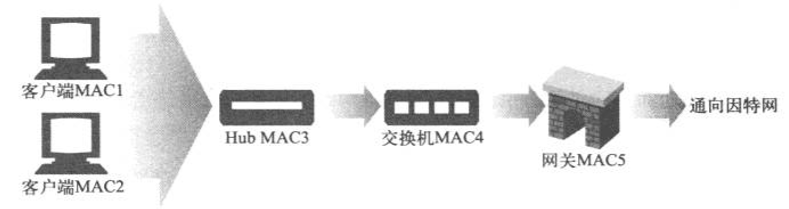

比如,下图交换机的程序会将来自 MAC 地址 MAC3 的所有流量都发送到 MAC 地址 MAC4 上去

前端学 HTTP 之重定向和负载均衡

第四层交换机能够检测出第四层地址 (IP 地址和 TCP 端口号),并据此来选择路由。比如,一台第四层交换机可以将所有目的为端口 80 的 Web 流量都发送到某个代理上去。在下图中,编写交换机程序,将 MAC3 上所有端口 80 的流量都转发到 MAC6(代理缓存) 上去。MAC3 上所有其他流量都会被转发到 MAC5 上去

前端学 HTTP 之重定向和负载均衡

通常,如果缓存中有所请求的 HTTP 内容,而且是新鲜的,那么就由代理缓存来提供内容。否则,代理缓存就会代表客户端向此内容的原始服务器发送一条 HTTP 请求。交换机会将端口 80 的请求从代理 (MAC6) 发送给因特网网关(MAC5)

支持 MAC 转发的第四层交换机通常会将请求转发给几个代理缓存,并在它们之间平衡负载。类似地,也可以将 HTTP 流量转发给备用 HTTP 服务器。因为 MAC 地址转发只是点对点的,所以服务器或代理只能位于离交换机一跳远的地方

【IP 地址转发】

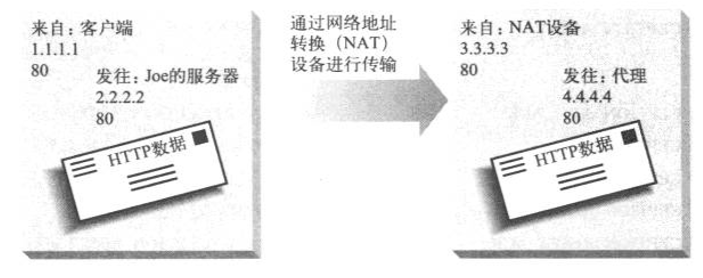

在 IP 地址转发中,交换机或其他第四层设备会检测输入分组中的 TCP/IP 地址,并通过修改目的 IP 地址(不是目的 MAC 地址),对分组进行相应的转发。与 MAC 转发相比,这么做的优点是目标服务器不需要位于一跳远的地方;只需要位于交换机的上游就行了,而且通常第三层的端到端因特网路由都会将分组传送到正确的地方。这种类型的转发也被称为 NAT(Network Address Translation, 网络地址转换)

但还有一个问题,就是对称路由。从客户端接受输入 TCP 连接的交换机管理着连接,交换机必须通过那条 TCP 连接将响应回送给客户端。这样,所有来自目标服务器或代理的响应都必须返回给交换机

前端学 HTTP 之重定向和负载均衡

有以下两种方式可以控制响应的返回路径

1、将分组的源 IP 地址改成交换机的 IP 地址。通过这种方式,无论交换机和服务器之间采用何种网络配置,响应分组都会被发送给交换机。这种方式被称为完全 NAT(full NAT),其中的 IP 转发设备会对目的 IP 地址和源 IP 地址都进行转换

这样做的缺点是服务器不知道客户端的 IP 地址,那种需要认证和计费的 Web 服务器无法获知客户端的 IP 地址

前端学 HTTP 之重定向和负载均衡

2、如果源 IP 地址仍然是客户端的 IP 地址,就要确保 (从硬件的角度来看) 没有从服务器到客户端的直接路由(绕过交换机的)。这种方式有时被称为半 NAT(half NAT)。这种方法的优点是服务器知道客户端的 IP 地址,但缺点是要对客户端和服务器之间的整个网络都有某种程度的控制

【网元控制协议】

NECP(Network Element Control Protocol, 网元控制协议)允许网元 (NE, 路由器和交换机等负责转发 IP 分组的设备) 与服务器元素 (SE,Web 服务器和代理缓存等提供应用层请求的设备) 进行交互。NECP 并未显式提供对负载均衡的支持,它只是为 SE 提供了一种发送负载均衡信息给 NE 的方式,这样 NE 就可以在它认为合适的情况下进行负载均衡了。与 WCCP 一样,NECP 也提供了几种转发分组的方式:MAC 转发、GRE 封装和 NAT

NECP 支持例外。SE 可以决定它不能为某些特定的源 IP 地址提供服务,并将这些地址发送给 NE。然后,NE 可以将来自这些 IP 地址的请求转发给原始服务器

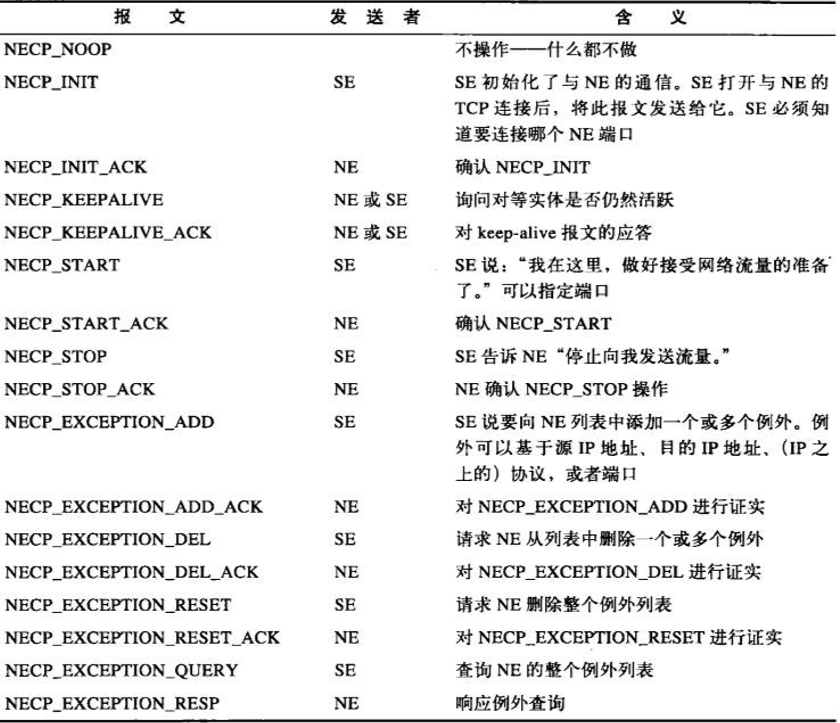

下表描述了 NECP 报文

前端学 HTTP 之重定向和负载均衡

代理重定向

到目前为止,我们已经讨论过通用的重定向方法了。出于潜在的安全考虑,内容也可能需要通过各种代理来访问,或者网络中可能有一个客户端可利用的代理缓存,因为获取已缓存的内容很可能要比直接连接到原始服务器快得多

但 Web 浏览器客户端怎么才会知道要连接到某个代理上去呢?可以用 3 种方法来判断:显式浏览器配置、动态自动配置以及透明拦截

代理可以顺次将客户端请求重定向到另一个代理上去。比如,没有缓存此内容的代理缓存可能会选择将客户端重定向到另一个代理缓存。这样一来,响应就会来自与客户端请求资源的地址不同的另外一个地址,所以,我们还会讨论几种用于对等代理——缓存重定向的协议:ICP、CARP 和 HTCP

【显式浏览器配置】

大多数浏览器都可以配置为从代理服务器上获取内容——浏览器中有一个下拉菜单,用户可以在这个菜单中输入代理的名字或 IP 地址以及端口号。然后浏览器的所有请求都可以发送给这个代理。有些服务提供商不允许用户配置普通浏览器来使用代理,它们会要求用户下载事先配置好的浏览器。这些浏览器知道所要使用的代理的地址

显式浏览器配置有以下两个主要的缺点:

1、配置为使用代理的浏览器,即使在代理无法响应的情况下,也不会去联系原始服务器。如果代理崩溃了,或者没有正确配置浏览器,用户就会遇到连接方面的问题

2、对网络架构进行修改,并将这些修改通知给所有的终端用户都是很困难的。如果服务提供商要添加更多的代理服务器,或者使其中一些退出服务,用户都要修改浏览器代理设置

【代理自动配置】

显式配置浏览器使其联系特定的代理,这样会限制网络架构方面的变动,因为它是靠用户来介入并重新配置浏览器的。自动配置方式可以动态配置浏览器,连接到正确的代理服务器,以解决这个问题。这种方法已经实现了,被称为代理自动配 置 (PAC) 协议。PAC 是网景公司定义的,网景公司的 Navigator 和微软的 IE 浏览器都支持此协议

PAC 的基本思想是让浏览器去获取一个称为 PAC 的特殊文件,这个文件说明了每个 URL 所关联的代理。必须配置浏览器,为这个 PAC 文件关联一个特定的服务器。这样,浏览器每次重启的时候都可以获取这个 PAC 文件了

PAC 文件是个 JavaScript 文件,其中必须定义函数:

function FindProxyForURL(url, host)

如下所示,浏览器要为请求的每条 URL 调用这个函数:

return_value = FindProxyForURL(url_of_request, host_in_url);

其返回值为一个字符串,用来说明浏览器应该到哪里请求这个 URL。返回值可以是所关联的代理名称列表(比如,PROXY proxy1.domain.com, PROXY proxy2.domain.com),或者是字符串 ”DIRECT”,这个字符串说明浏览器应该绕开所有的代理,直接连接原始服务器

下图给出了浏览器对 PAC 文件的请求以及响应此请求的操作顺序。在本例中,服务器回送了带有 JavaScript 程序的 PAC 文件。JavaScript 程序中有一个 FindProxyForURL 函数,用来告知浏览器,如果所请求的 URL 的主机位于 netscape.com 域中,就直接与原始服务器联系,所有其他请求都连接到 proxy1.joes-cache.com。浏览器会为它所请求的每个 URL 调用这个函数,并根据此函数返回的结果进行连接

前端学 HTTP 之重定向和负载均衡

PAC 协议是相当强大的:JavaScript 程序可以请求浏览器根据大量与主机名相关的参数来选择代理,比如 DNS 地址和子网,甚至星期几或具体时间。只要服务器中的 PAC 文件保持更新,能反映代理位置的变化,PAC 就允许浏览器根据网络结构的变化自动与合适的代理进行联系

PAC 存在的主要问题是必须要对浏览器进行配置,让它知道要从哪个服务器获取 PAC 文件,因此它就是一个全自动配置的系统。就像那些预配置浏览器一样,现在一些主要的 ISP 都在使用 PAC

【Web 代理自动发现协议】

WPAD(Web 代理自动发现协议)的目标是在不要求终端用户手工配置代理设置,
而且不依赖透明流量拦截的情况下,为 Web 浏览器提供一种发现并使用附近代理的方式。由于可供选择的发现协议有很多,而且不同浏览器的代理使用配置也存在差异,因此定义 Web 代理自动发现协议时,普通的问題会被复杂化

1、PAC 文件自动发现

WPAD 允许 HTTP 客户端定位一个 PAC 文件,并使用这个 PAC 文件找到适当的代理服务器的名字。WPAD 不能直接确定代理服务器的名字,因为这样就无法使用 PAC 文件提供的附加功能了(负载均衡,请求路由到一组服务器上去,故障时自动转移到备用代理服务器等)

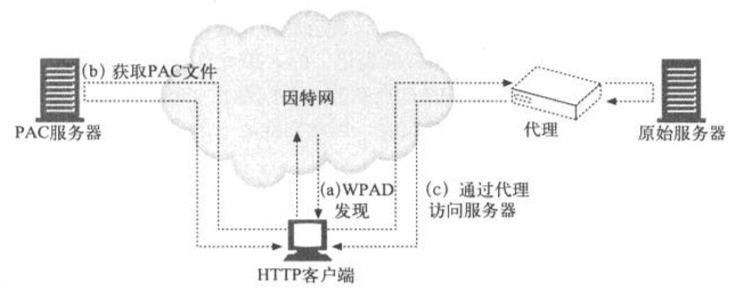

如下图所示,WPAD 协议发现了 PAC 文件 URL,这个 URL 也被称为配置 URL(CURL)。PAC 文件执行了一个 JavaScript 程序,这个程序会返回合适的代理服务器地址

前端学 HTTP 之重定向和负载均衡

实现 WPAD 协议的 HTTP 客户端用 WPAD 找到 PAC 文件的 CURL,根据这个 CURL 获取 PAC 文件(又名配置文件或 CFILE),执行 PAC 文件来确定代理服务器,向 PAC 文件返回的那个代理服务器发送 HTTP 请求

2、WPAD 算法

WPAD 使用了一系列资源发现技术来确定适当的 PAC 文件 CURL。并不是所有的组织都可以使用所有技术的,所以 WPAD 指定了多种发现技术。在成功获得 CURL 之前,WPAD 客户端会一个个地尝试每种技术

当前的 WPAD 规范按序定义了下列技术:DHCP(动态主机配置协议)、SLP(服务定位协议)、DNS 知名主机名、DNS SRV 记录、DNS TXT 记录中提供的服务 URL

在这 5 种机制中,要求 WPAD 客户端必须支持 DHCP 和 DNS 知名主机名技术

WPAD 客户端会按顺序用上面提供的发现机制发送一系列资源发现请求。客户端只会尝试它们所支持的机制。只要某次发现尝试成功了,客户端就会用得到的信息来构建 PAC CURL

如果从那个 CURL 上成功获取到 PAC 文件,这个过程就结束了。如果没有,客户端就从它在预定义的资源发现请求系列里中断的地方开始恢复。如果尝试了所有的发现机制后,都没有获取到 PAC 文件,WPAD 协议就失败了,客户端会配置为不使用代理服务器

客户端首先会尝试 DHCP,然后是 SLP。如果没有获取到 PAC 文件,客户端会继续执行那些基于 DNS 的机制

客户端会在 DNS SRV、知名主机名和 DNS TXT 记录等方法中循环多次。每次都使 DNS 查询的 QNAME 变得越来越不具体。通过这种方式,客户端就可以定位出尽可能具体的配置信息,但也可能会转而使用一些不太具体的信息。每次 DNS 查找都会在 QNAME 前加上 wpad,用以说明请求的资源类型

考虑主机名为 johns-desktop.development.foo.com 的客户端。下面是一个完整的 WPAD 客户端会执行的发现尝试顺序:DHCP;SLP;用 QNAME=wpad.development.foo.com 进行 DNS A 查找;用 QNAME=wpad.development.foo.com 进行 DNS SRV 查找;用 QNAME=wpad.devdopment.foo.com 进行 DNS TXT 查找;用 QNAME=wpad.foo.com 进行 DNS A 查找;用 QNAME=wpad.foo.com 进行 DNS SRV 查找;用 QNAME=wpad.foo.com 进行 DNS TXT 查找

3、用 DHCP 进行 CURL 发现

要使用这种机制,就必须将 CURL 存储在 WPAD 客户端吋以查询的 DHCP 服务器上。WPAD 客户端可以通过向 DHCP 服务器发送 DHCP 查询来获取 CURL。(如果 DHCP 服务器中配置了这种信息),就可以在 DHCP 可选代码 252 中获取 CURL。所有 WPAD 客户端实现都必须支持 DHCP

如果 WPAD 客户端已经在其初始化过程中执行了 DHCP 查询,DHCP 服务器可能就已经提供了那个值。如果无法通过客户端 OS API 获得这个值,客户端就向 DHCP 服务器发送一条 DHCPINFORM 报文,以获取这个值

WPAD 的 DHCP 可选代码 252 为 STRING 类型,可以是任意长度。这个字符串中包含了一个指向适当 PAC 文件的 URL。比如:

"http://server.domain/proxyconfig.pac"

4、DNS A 记录查找

要让这种机制工作,就必须将合适的代理服务器的 IP 地址存储在 WPAD 客户端可以查询的 DNS 服务器上。WPAD 客户端会向 DNS 服务器发送一个 A 记录查询,以获取 CURL。成功查询的结果中会包含合适的代理服务器的 IP 地址

WPAD 客户端实现必须支持这种机制。这应该是很简单的,因为它只要求基本的 DNS A 记录查找。对 WPAD 来说,规范使用了“wpad”的“知名别名”来进行 Web 代理自动发现

客户端执行了下列 DNS 查找:

QNAME=wpad.TGTDOM., QCLASS=IN, QTYPE=A

成功的查找中包含了 IP 地址,WPAD 客户端根据这个地址构建 CURL

5、获取 PAC 文件

只要创建了候选的 CURL,WPAD 客户端通常都会向 CURL 发送一条 GET 请求。发出请求时,WPAD 客户端必须要发送一些带有适当 CFILE 格式信息的 Accept 首部,这些 CFILE 格式都是它们所能处理的。比如:

Accept: application/x-ns-proxy-autoconfig

而且,如果 CURL 的结果是要进行重定向,客户端就必须跟随这些重定向到其最终目的地

6、何时执行 WPAD

至少要在出现以下情况的时候进行 Web 代理自动发现:

a、在 Web 客户端启动的时候——WPAD 只在第一个实例启动的时候执行。后面的实例会继承这种设置

b、只要有来自网络栈的通知,就说明客户端主机的 IP 地址改变了

哪个选项在其环境中有意义,Web 客户端就可以选择哪个。而且,客户端还必须根据 HTTP 的过期时间,为之前下载的 PAC 文件的过期时间尝试一个发现周期。PAC 文件过期时,客户端遵循过期时间,重新运行 WPAD 过程是很重要的

如果 PAC 文件没有提供替换方案,在当前配置的代理失效的情况下,客户端还可以选择重新运行 WPAD 过程

只要客户端决定使当前的 PAC 文件失效,就必须重新运行整个 WPAD 协议,以确保它会发现当前正确的 CURL。具体来说,就是协议不能有条件地获取 PAC 文件的 If-Modified-Since

WPAD 协议广播与 / 或多播通信可能需要大量的网络环回时间。WPAD 协议的激活频率不应该高于上面指定的频率(比如在每次获取 URL 时进行一次)

7、WPAD 欺骗

WPAD 的 IE5 实现允许 Web 客户端在没有用户干预的情况下,自动检测代理设置。WPAD 使用的算法会在全称域名前加上主机名“Wpad”,并会逐渐刪除子域名,直到它找到能够响应主机名的 WPAD 服务器,或到达第三级域名。比如,域 a.b.microsoft.com 中的 Web 客户端会先查询 wpad.a.b.microsoft、wpad.b.microsoft.com,然后再查询 wpad.microsoft.com

这样会暴露出一个安全漏洞,因为在国际应用 (及其他特定的配置) 中,第三级域名可能是不可信的。恶意用户可以建立一个 WPAD 服务器,并提供他选中的代理配置命令。后继 (5.01 及以后) 的 IE 版本修正了这个问题

8、超时

WPAD 会经过多个级别的发现,客户端必须确保每个阶段都有时限保证。可能的情况下,将每个阶段都限制在 10 秒以内是比较合理的,但实现者可能会选择其他更适合其网络特性的值。比如,运行在无线网络上的设备实现,由于带宽较低或时延较长,可能就会使用更大的时限

9、管理者的考虑

管理者至少应该在其环境中配置 DHCP 或 DNS A 记录查找方式中的一种,因为只有这两种方式是所有兼容客户端都必须实现的。除此之外,通过配置环境使其支持搜索列表中顺序靠前的机制,可以缩短客户端的启动时间

使用这种协议结构的主要动力之一是支持客户端定位附近的代理服务器。在很多环境中,都会有多个代理服务器(工作组、公司网关,ISP、骨干网等)

在 WPAD 框架结构中,可以在很多地方确定代理服务器是否“邻近”:

a、不同子网 DHCP 服务器会返回不同答案。还可以根据客户端的 cipaddr 字段或客户端标识符选项作出决定

b、可以对 DNS 服务器进行配置,使其为不同的域名后缀 (比如,QNAME wpad.marketing.bigcorp.com 和 wpad.development.bigcorp.com) 返回不同的 SRV/A/TXT 资源记录(RR)

c、处理 CURL 请求的 Web 服务器会根据 user-Agent 首部、Accept 首部、客户端 IP 地址 / 子网 / 主机名、附近代理服务器的拓扑分布等作出决定。可能由处理 CURL 的 CGI 可执行文件进行这种处理。如前所述,甚至可能是某个处理 CURL 请求的代理服务器来作出这些决定

d、PAC 文件的表达能力可能足以在客户端运行时从一组候选的代理服务器中进行选择。CARP 就是在此基础上实现缓存阵列的。PAC 文件可以计算出到一组候选代理服务器的网络距离(或其他合理的度量方式),并选择“最近”或“响应最积极”的服务器,这并不是什么不可思议的事情

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2016-12/138838p2.htm

缓存重定向

我们已经讨论过一些将流量重定向到通用服务器的技术,以及一些将流量导向代理或网关的专用技术了。下面会介绍一些更复杂的、用于缓存代理服务器的重定向技术。这些技术要尽量做到可靠、高效且能感知内容——这样可以将请求分配到可能包含特定内容的位置上去,因此比前面讨论过的那些协议更复杂

【WCCP 重定向】

Cisco 系统公司开发的 WCCP 可以使路由器将 Web 流量重定向到代理缓存中去。WCCP 负责路由器和缓存服务器之间的通信,这样路由器就可以对缓存进行验证 (确保它们已启动且正在运行),在缓存之间进行负载均衡,并将特定类型的流量发送给特定的缓存了。WCCP 版本 2(WCCP2) 是个开放的协议。下面探讨 WCCP2

1、WCCP 重定向工作流程

下面是 WCCP 重定向在 HTTP 上工作过程的概述 (WCCP 对其他协议的重定向过程也是类似的):启动包含了一些支持 WCCP 的路由器和缓存的网络,这些路由器和缓存之间可以相互通信;一组路由器及其目标缓存构成一个 WCCP 服务组。服务组的配置说明了要将何种流量发往何处、流量是如何发送的以及如何在服务组的缓存之间进行负载均衡;如果服务组配置为重定向 HTTP 流量,服务组中的路由器就会将 HTTP 请求发送给服务组中的缓存;HTTP 请求抵达服务组中的路由器时,路由器会(根据对请求 IP 地址的散列,或者“掩码 / 值”的配对策略) 选择服务组中的某个缓存为请求提供服务;路由器向缓存发送请求分组,可以用缓存的 IP 地址来封装分组,也可以通过 IP MAC 转发来实现;如果缓存无法为请求提供服务,就将分组返回给路由器进行普通的转发;服务组中的成员会互相交换心跳报文,不断验证对方的可用性

2、WCCP2 报文

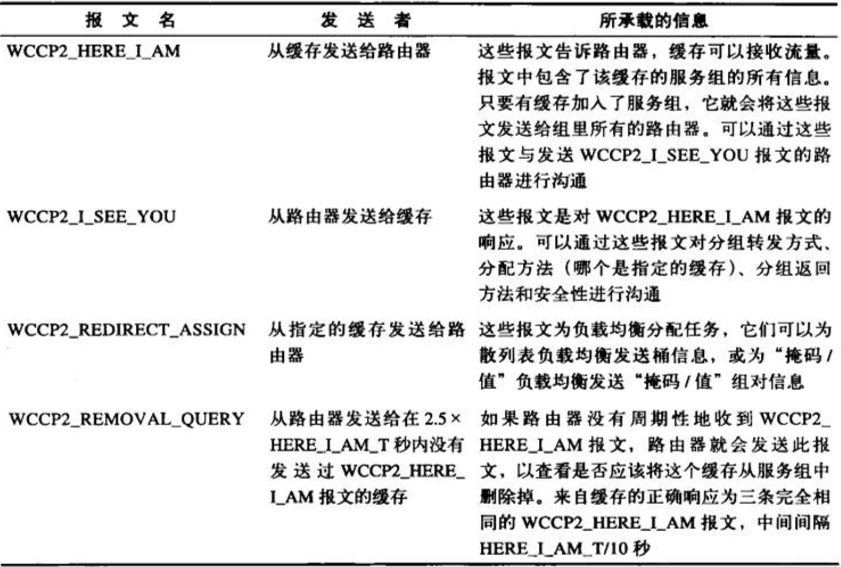

WCCP2 报文有 4 种,如下表所示

前端学 HTTP 之重定向和负载均衡

WCCP2_HERE_I_AM 的报文格式为

前端学 HTTP 之重定向和负载均衡
Security Info Component
Service Info Component
Web-cache Identity Info Component
Web-cache View Info Component
Capability Info Component(可选)
Command Extension Component(可选)
前端学 HTTP 之重定向和负载均衡

WCCP2_I_SEE_YOU 的报文格式为

前端学 HTTP 之重定向和负载均衡
WCCP Message Header
Security Info Component
Service Info Component
Router Identity Info Component
Router View Info Component
Capability Info Component(可选)
Command Extension Component(可选)
前端学 HTTP 之重定向和负载均衡

WCCP2_REDIRECT_ASSIGN 的报文格式为

WCCP Message Header
Security Info Component
Service Info Component
Assignment Info Component, or Alternate Assignment Component

WCCP2_REMOVAL_QUERY 的报文格式为

WCCP Message Header
Security Info Component
Service Info Component
Router Query Info Component

3、报文组件

每条 WCCP2 报文都由一个首部和一些组件构成。WCCP 首部信息包含报文类型(Here I Am、I See You、Assignment 或 Removal Query)、WCCP 版本和报文长度(不包括首部的长度)

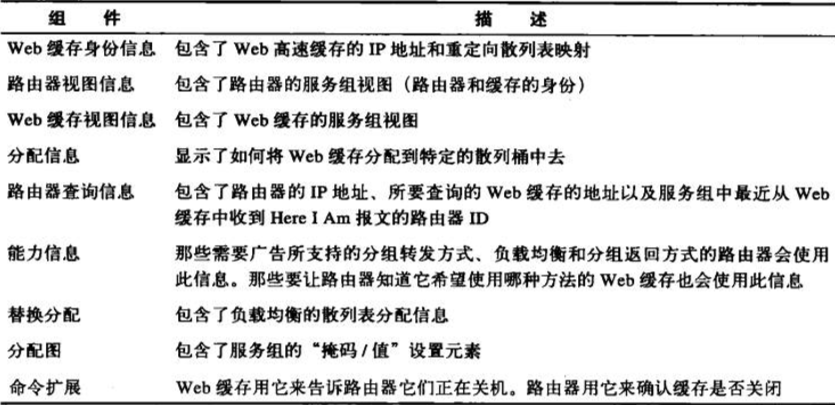

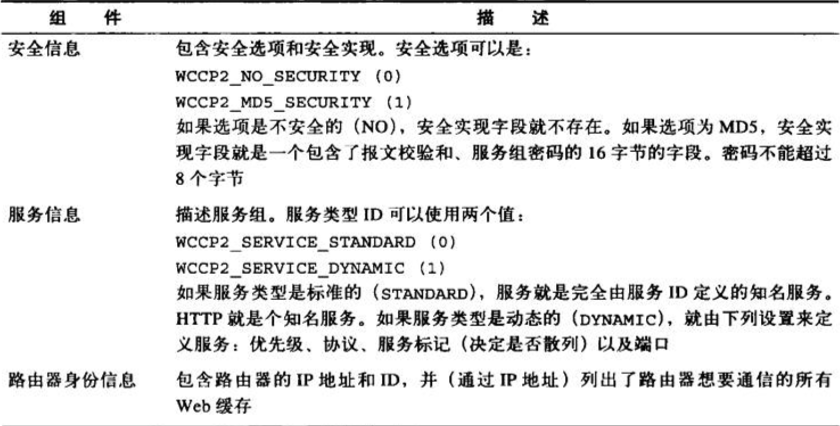

每个组件都以一个描述组件类型和长度的 4 字节首部开始。组件长度不包括组件首部的长度。报文组件如下表所述

前端学 HTTP 之重定向和负载均衡
前端学 HTTP 之重定向和负载均衡

4、服务组

服务组 (service group) 由一组支持 WCCP 的路由器和缓存组成,它们之间可以交换 WCCP 报文。路由器会向服务组中的缓存发送 Web 流量。服务组的配置确定了如何将流量分配到服务组的缓存中去。路由器和缓存会在 Here I Am 和 I See You 报文中交换服务组的配置信息

5、GRE 分组封装

支持 WCCP 的路由器会用服务器的 IP 地址将 HTTP 分组封装起来,将其重定向到特定的服务器上去。分组封装中还包含了 IP 首部的 proto 字段,用来说明通用路由器封装(GRE)。proto 字段的存在告诉接收代理,它有一个封装的分组。分组被封装起来,客户端的 IP 地址就不会丢失了。下图显示了 GRE 分组的封装过程

前端学 HTTP 之重定向和负载均衡

6、WCCP 的负载均衡

除了路由功能之外,WCCP 路由器还可以在几个接收服务器之间进行负载均衡。WCCP 路由器及其接收服务器会交换心跳报文(heartbeat message),以便相互通知自己处于启动运行状态。如果某特定接收服务器停止发送心跳报文,WCCP 路由器就会将请求流最直接发送到因特网上,而不会将其重定向给那个节点。节点重新提供服务时,WCCP 路由器会再次开始接收心跳报文,并继续向节点发送请求流量

【因特网缓存协议】

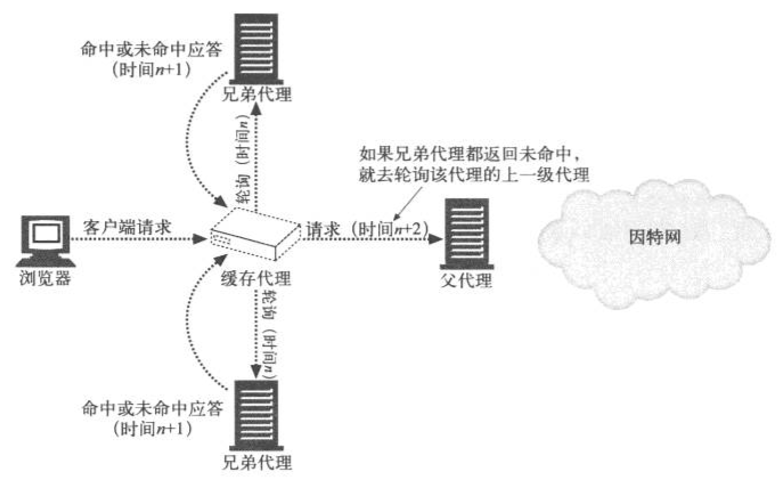

ICP (因特网缓存协议)允许缓存在其兄弟缓存中查找命中内容。如果某个缓存中没有 HTTP 报文所请求的内容,它可以查明内容是否在附近的兄弟缓存中,如果在,就从那里获取内容,以避免查询原始服务器而带来的更多开销。可以把 ICP 当作一个缓存集群协议。HTTP 请求报文的最终目的地可以通过一系列的 ICP 查询确定,从这个角度来说,它就是一个重定向协议

ICP 是一个对象发现协议。它会同时去询问附近的多个缓存,看看它们的缓存中是否有特定的 URL。附近的缓存如果有那个 URL 的话,就会返回一个简短的报文 HIT,如果没有,就返回 MISS。然后,缓存就可以打开一条到拥有此对象的邻居缓存的 HTTP 连接了

ICP 是很简单直接的。ICP 报文是一个以网络字节序表示的 32 位封装结构,这样更便于进行解析。为了提高效率,可以由 UDP 数据报承载其报文。UDP 是一种不可靠的因特网协议,说明在传输的过程中数据可能会被破坏,因此使用 ICP 的程序要具有超时功能,以检测丢失的数据报

下面简要描述一下 ICP 报文中的部分信息

a、Opcode(操作码)

Opcode 是个 8 位的二进制值,用以描述 ICP 报文的含义。基本的 opcode 包括 ICP_OP_QUERY 请求报文和 ICP_OP_HIT 和 ICP_OP_MISS 响应报文

b、版本

8 位的版本号描述了 ICP 协议的版本编号。Squid 使用的 ICP 版本记录在 RFC 2186 第 2 版中

c、报文长度

以字节为单位的 ICP 报文总长。因为只有 16 位,所以 ICP 报文的长度不能超过 16383 字节。URL 通常都小于 16KB,如果超过这个长度,很多 Web 应用程序就无法处理它了

d、请求编号

支持 ICP 的缓存会用请求编号来记录多个同时发起的请求和响应。ICP 应答报文数必须与触发应答的 ICP 请求报文数相同

e、选项

32 位的 ICP 选项字段是个包含了若干标记的位矢量,这些标记吋用来修改 ICP 的行为。ICPv2 定义了两个标记,这两个标记都会修改 ICP_OP_QUERY 请求。ICP_FLAG_HIT_OBJ 标记用来启动或禁止在 ICP 响应中返回文档数据。ICP_FLAG_SRC_RTT 标记请求由兄弟缓存测量的、到原始服务器的环回时间的估计值

f、可选数据

保留了 32 位的可选数据用于可选特性。ICPv2 使用了可选数据的低 16 位来装载从兄弟缓存到原始服务器的可选环回时间的估计值

g、发送端主机地址

承载了报文发送端 32 位 IP 地址的著名字段。实际中并未使用

h、净荷

净荷内容的变化取决于报文的类型。对 ICP_OP_QUERY 来说,净荷是一个 4 字节的原始请求端主机地址,后面跟着一个由 NUL 结尾的 URL。对 ICP_OP_HIT_OBJ 来说,净荷是一个由 NUL 结尾的 URL,后面跟着一个 16 位的对象长度,接着是对象数据

【缓存阵列路由协议】

代理服务器通过拦截来自单个用户的请求,提供所请求 Web 对象的缓存副本,极大地降低了发往因特网的流量。但随着用户数的增加,大量流量可能会使代理服务器自身超载

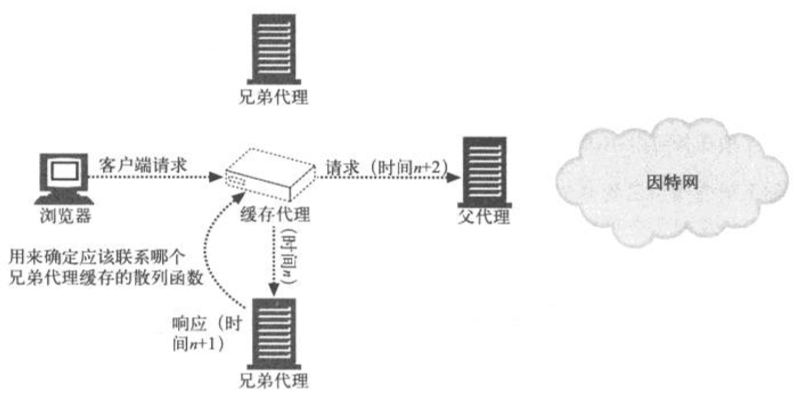

对此问题的一种解决方案就是使用多个代理服务器将负载分散到一组服务器上。CARP(缓存阵列路由协议)是微软公司和网景公司提出的一个标准,通过这个协议来管理一组代理服务器,使这组代理服务器对用户来说就像一个逻辑缓存一样

CARP 是 ICP 的一个替代品。CARP 和 ICP 都允许管理者通过使用多个代理服务器来提高性能。下面讨论 CARP 与 ICP 的区别,用 CARP 代替 ICP 的优缺点以及
CARP 协议实现上的一些技术细节

ICP 中出现缓存未命中时,代理服务器会用 ICP 报文格式来查询附近的缓存,以确定 Web 对象是否存在。附近的缓存会以 HIT 或 MISS 进行响应,请求代理服务器会用这些响应来选择能够获取到对象的最适当的位置。如果 ICP 代理服务器是以层次结构排列的,未命中的查询会被提交给其父代理。下图以图形方式显示了如何通过 ICP 来解决命中和未命中的问题

前端学 HTTP 之重定向和负载均衡

[注意]通过 ICP 协议连接起来的每个代理服务器都是将内容进行了冗余镜像的独立缓存服务器,这就说明在不同的代理服务器之间复制 Web 对象条目是可行的。相反,用 CARP 连接起来的一组服务器会被当作一个大型的服务器,其中每个组件服务器都只包含全部缓存文档中的一部分。通过对某个 Web 对象的 URL 应用散列函数,CARP 就可以将此对象映射到特定的代理服务器上去。每个 Web 对象都有一个唯一的家,所以我们可以通过单次查找确定对象的位置,而无须去查询集合中配置的每个代理服务器。下图总结了 CARP 重定向的方式

前端学 HTTP 之重定向和负载均衡

作为客户端和代理服务器中间人的缓存代理可以在各个代理服务器之间分配负载,但这项功能也可以由客户端自身提供。可以配置浏览器,以插件的形��计算散列函数,来确定应该把请求发送给哪个代理服务器

CARP 对代理服务器做出的确定性解析说明它无须向所有邻居发送查询,这也就意味着这种方法所需发送的缓存间报文会比较少。随着越来越多的代理服务器添加到配置系统中来,缓存系统集群的规模会变得相当大。但 CARP 的一个缺点就是,如果某个代理服务器不可用了,就要重新修改散列表以反映这种变化,而且必须重新配置现存代理服务器上的内容。如果代理服务器经常崩溃的话,这么做的开销可能会很高。相反,ICP 代理服务器中存在的冗余内容就表示它不需要重新配置。另一个潜在的问题是,由于 CARP 是个新协议,CARP 集群中可能不会包含那些现存的、只运行 ICP 协议的代理服务器

CARP 重定向方法要完成下列任务:保存一个参与 CARP 的代理服务器列表。周期性地查询这些代理服务器,看看它们是否仍然活跃;为每个参与的代理服务器计算一个散列函数。散列函数的返回值要考虑此代理所能处理的负载量;定义一个独立的散列函数,这个函数会根据所请求 Web 对象的 URL 返回一个数字;将 URL 散列函数的结果代入代理服务器的散列函数,得到一个数字阵列。这些数字中的最大值决定了要为这个 URL 使用的代理服务器。由于算出来的值是确定的,所以对同一个 Web 对象的后继请求会被转发给同一台代理服务器

以上 4 项任务可以由浏览器、插件执行,也可以在一个中间服务器上计算。为每个代理服务器集群创建一个表,表中列出了集群中的所有服务器。表中的每个条目都应该包含全局参数的相关的信息。比如,负载因子、生存时间(TTL)、倒计数值和应该以何频率查询成员之类的全局参数。负载因子说明机器可以处理多少负载,这取决于那台机器的 CPU 速度和硬盘容量。可以通过 RPC 接口对此表进行远程维护。只要表中的字段被 RPC 修改了,就可以使其对下游的客户端和代理可见,或将其发布给它们。这项发布工作是在 HTTP 中进行的,这样,所有的客户端或代理服务器就都可以在不引入另一种代理间协议的基础上消化表格信息了。客户端和代理服务器只用了一个知名 URL 来获取这张表

所使用的散列函数必须能够确保 Web 对象在参与的代理服务器间是统计分布的。应该用代理服务器的负载因子来确定分配给那台代理的 Web 对象的统计概率

总之,CARP 协议允许将一组代理服务器看成单个的集群缓存,而不是 (像 ICP 中那样的) 一组相互合作但又相互独立的缓存服务器。确定的请求解析路径会在一跳内找到某个特定的 Web 对象的家。这样会降低 ICP 在一组代理服务器中查找 Web 对象时常会产生的代理间流量。CARP 还可以避免在不同的代理服务器上存储 Web 对象的多个副本的问题,这样做的优点是缓存系统集群的 Web 对象存储容量较大,缺点是任意一个代理的故障都要改写现存代理的部分缓存内容

【超文本缓存协议】

前面我们讨论了 ICP,这个协议允许代理缓存向兄弟缓存查询文件是否存在。但设计 ICP 时考虑的是 HTTP/0.9 协议。因此,向兄弟缓存查询资源是否存在时,只允许缓存发送 URL。HTTP 版本 1.0 和 1.1 引入了很多新的请求首部,这些首部可以和 URL 一起用来确定文件是否匹配。因此,只在请求中发送 URL 可能无法得到精确的响应

HTCP(超文本缓存协议)允许兄弟缓存之间通过 URL 和所有的请求及响应首部 来相互查询文档是否存在,以降低错误命中的可能。而且 HTCP 允许兄弟缓存监视或请求在对方的缓存中添加或删除所选中的文档,并修改对方已缓存文档的缓存策略

HTCP 事务是另一个对象发现协议。如果附近的缓存中有这个文档,发起请求的缓存可以打开一条到此缓存的 HTTP 连接,以获取那个文档的副本。ICP 和 HTCP 事务之间的区别体现在请求和响应细节上

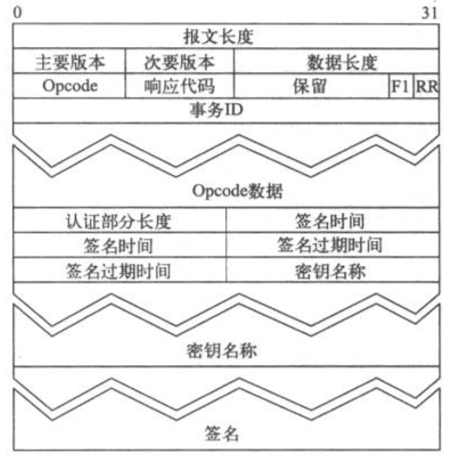

HTCP 报文的结构如下图所示,首部中包含了报文的长度和报文版本。数据部分开始是数据长度,包含了 opcode、响应代码、一些标记及 ID,最后是实际的数据。可选的认证部分跟在 Data 小节的后面

前端学 HTTP 之重定向和负载均衡

报文字段的详细内容如下所述

a、首部

Header 部分包含 32 位的报文长度,8 位的主要协议版本和 8 位的次要协议版本。报文长度包含所有首部、数据和认证部分的长度

b、数据

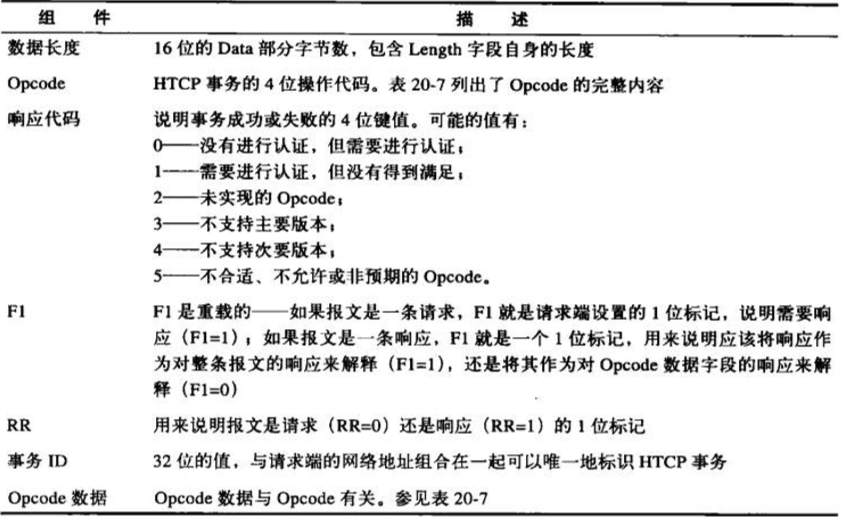

Data 部分包含了 HTCP 报文。数据组件如下表所示

前端学 HTTP 之重定向和负载均衡

下表列出了 HTCP Opcode 代码及其相应的数据类型

前端学 HTTP 之重定向和负载均衡

HTCP 报文的认证部分是可选的,下表列出了它的认证组件

前端学 HTTP 之重定向和负载均衡

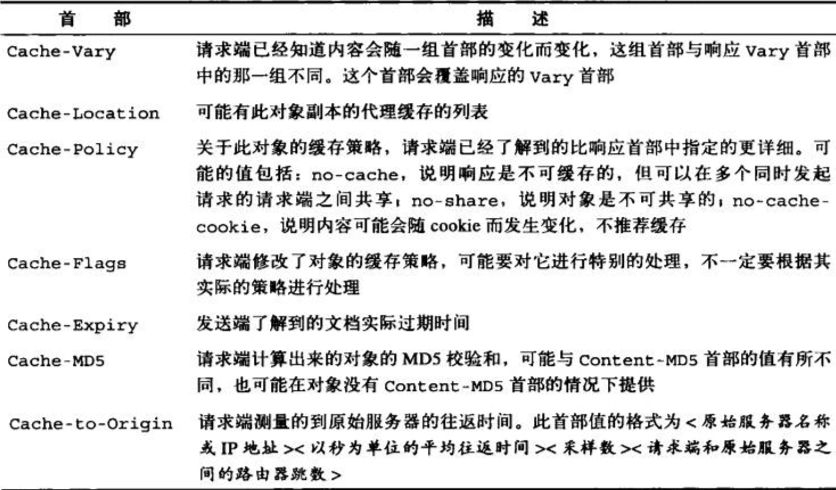

SET 报文允许缓存请求对已缓存文档的缓存策略进行修改。下表给出了可以在 SET 报文中使用的首部

前端学 HTTP 之重定向和负载均衡

HTCP 允许通过查询报文将请求和响应首部发送给兄弟缓存,这样可以降低缓存查询中的错误命中率。通过进一步允许在兄弟缓存间交换策略信息,HTCP 还可以提高兄弟缓存之间的合作能力

本文永久更新链接地址:http://www.linuxidc.com/Linux/2016-12/138838.htm

前面的话

HTTP 并不是独自运行在网上的。很多协议都会在 HTTP 报文的传输过程中对其数据进行管理。HTTP 只关心旅程的端点(发送者和接收者),但在包含有镜像服务器、Web 代理和缓存的网络世界中,HTTP 报文的目的地不一定是直接可达的

重定向技术通常可以用来确定报文是否终结于某个代理、缓存或服务器集群中某台特定的服务器。重定向技术可以将报文发送到客户端没有显式请求的地方去。本文将详细介绍重定向技术以及负载均衡

总括

由于 HTTP 应用程序需要可靠地执行 HTTP 事务,最小化时延,并且节约网络带宽,所以在现代网络中重定向是普遍存在的

出于这些原因,Web 内容通常分布在很多地方。这么做是出于可靠性的考虑。这样,如果一个位置出问题了,还有其他的可用,如果客户端能去访问较近的资源,就可以更快地收到所请求的内容,以降低响应时间;将目标服务器分散,还可以减少网络拥塞。可以将重定向当作一组有助于找到“最佳”分布式内容的技术

大多数重定向部署都包含某些形式的负载均衡。也就是说,它们可以将输入报文的负载分摊到一组服务器中去。反之,因为输入报文一定会在分担负荷的服务器之间进行某种分布,所以任意形式的负载均衡都包含了重定向

从客户端向目标发送 HTTP 请求,目标对其进行处理的角度来看,服务器、代理、缓存和网关对客户端来说都是服务器。很多重定向技术都可用于服务器、代理、缓存和网关,因为它们具有共同的,与服务器类似的特征。其他一些重定向技术是专门为特定类型的端点设计的,没有通用性

Web 服务器会根据每个 IP 来处理请求。将请求分摊到复制的服务器中去,就意味着应该把对某特定 URL 的每条请求都发送到最佳的 Web 服务器上去(最靠近客户端的、或负载最轻的或采用其他优化策略选择的服务器)。重定向到某台服务器就像将所有需要给汽车加油的司机都送到最近的加油站去一样

代理希望根据每个协议来处理请求。在理想情况下,某个代理附近的所有 HTTP 流量都应该通过这个代理传输。比如,如果某代理缓存靠近各种不同的客户端,那么理想情况下,所有请求都应流经这个代理缓存,因为代理缓存上会存储常用的文档,可以直接提供,从而避免通过更长、更昂贵的路径连接到原始服务器。重定向到代理就像从一条主要通路 (无论它通往何处) 上将流量分流到一条本地快捷路径上去一样

重定向的目标是尽快地将 HTTP 报文发送到可用的 Web 服务器上去。在穿过因特网的路径上,HTTP 报文传输的方向会受到 HTTP 应用程序和报文经由的路由设备的影响

配置创建客户端报文的浏览器应用程序,使其将报文发送给代理服务器;DNS 解析程序会选择用于报文寻址的 IP 地址。对不同物理地域的不同客户端来说,这个 IP 地址可能不同;报文经过网络传输时,会被划分为一些带有地址的分组,交换机和路由器会检查分组中的 TCP/IP 地址,并据此来确定分组的发送路线;Web 服务器可以通过 HTTP 重定向将请求反弹给不同的 Web 服务器;浏览器配罝、DNS、TCP/IP 路由以及 HTTP 都提供了重定向报文机制

[注意]有些方法,比如浏览器配置,只有在将流量重定向到代理的时候才有意义,而其他一些方法(比如 DNS 重定向),则可用于将流量发送给任意服务器

重写向方法包括通用重定向、代理重定向及缓存重定向等

通用重定向

可以通过通用重定向方法将流量重定向到不同的 (可能更优的) 服务器,或者通过代理来转发流量。具体来说,包括 HTTP 重定向、DNS 重定向、任播寻址、IP MAC 转发以及 IP 地址转发

前端学 HTTP 之重定向和负载均衡

【HTTP 重定向】

Web 服务器可以将短的重定向报文发回给客户端,告诉他们去其他地方试试。有些 Web 站点会将 HTTP 重定向作为一种简单的负载均衡形式来使用。处理重定向的服务器 (重定向服务器) 找到可用的负载最小的内容服务器,并将浏览器重定向到那台服务器上去

对广泛分布的 Web 站点来说,确定“最佳”的可用服务器会更复杂一些,不仅要考虑到服务器的负载,还要考虑到浏览器和服务器之间的因特网距离。与其他一些形式的重定向相比,HTTP 重定向的优点之一就是重定向服务器知道客户端的 IP 地址,理论上来讲,它可以做出更合理的选择

下面是 HTTP 重定向的工作过程

前端学 HTTP 之重定向和负载均衡

在图 a 中,Alice 向 www.joes-hardware.com 发送了一条请求

GET /hammers.html HTTP/1.0
Host: www.joes-hardware.com
User-Agent: Mozilla/4.51 [en] (X11; U; IRIX 6.2 IP22)

在图 b 中,服务器没有回送带有 HTTP 状态码 200 的 Web 页面主体,而是回送了一个带有 HTTP 状态码 302 的重定向报文

HTTP/1.0 302 Redirect
Server: Stronghold/2.4.2 Apache/1.3.6
Location: http://161.58.228.45/hammers.html

现在,在图 c 中,浏览器会用重定向 URL 重新发送请求,这次会发送给主机 161.58.228.45

GET /hammers.html HTTP/1.0
Host: 161.58.228.45
User-Agent: Mozilla/4.51 [en] (X11; U; IRIX 6.2 IP22)

另一个客户端可能会被重定向到另一台服务器上去。在图 d - f 中,Bob 的请求会被重定向到 161.58.228.46

HTTP 重定向可以在服务器间导引请求,但它有以下几个缺点:需要原始服务器进行大量处理来判断要重定向到哪台服务器上去。有时,发布重定向所需的处理量几乎与提供页面本身所需的处理量一样;增加了用户时延,因为访问页面时要进行两次往返;如果重定向服务器出故障,站点就会瘫痪

由于存在这些弱点,HTTP 重定向通常都会与其他一种或多种重定向技术结合使用

【DNS 重定向】

每次客户端试图访问 Joe 的五金商店的网站时,都必须将域名 www.joes-hardware.com 解析为 IP 地址。DNS 解析程序可能是客户端自己的操作系统,可能是客户端网络中的一台 DNS 服务器,或者是一台远距离的 DNS 服务器

DNS 允许将几个 IP 地址关联到一个域中,可以配置 DNS 解析程序,或对其进行编程,以返回可变的 IP 地址。解析程序返回 IP 地址时所基于的原则可以很简单(轮转),也可以很复杂(比如查看几台服务器上的负载,并返回负载最轻的服务器的 IP 地址)

在下图中,Joe 为 www.joes-hardware.com 运行了 4 台服务器。DNS 服务器要决定为 www.joes-hardware.com 返回 4 个 IP 地址中的哪一个。最简单的 DNS 决策算法就是轮转

前端学 HTTP 之重定向和负载均衡

1、DNS 轮转

DNS 轮转是最常见的重定向技术之一也是最简单的重定向技术之一。DNS 轮转使用了 DNS 主机名解析中的一项特性,在 Web 服务器集群中平衡负载。这是一种单纯的负载均衡策略,没有考虑任何与客户端和服务器的相对位置,或者服务器当前负载有关的因素

我们来看看 CNN.com 实际上都做了些什么。我们用 Unix 中的工具 nslookup 来查找与 CNN.com 相关的 IP 地址。下面给出了结果

% nslookup www.cnn.com
Name: cnn.com
Addresses: 207.25.71.9, 207.25.71.12, 207.25.71.20, 207.25.71.22, 207.25.71.23, 207.25.71.24, 207.25.71.25, 207.25.71.26, 207.25.71.27, 207.25.71.28, 207.25.71.29, 207.25.71.30, 207.25.71.82, 207.25.71.199, 207.25.71.245, 207.25.71.246
Aliases: www.cnn.com

网站 www.cnn.com 实际上是 20 个不同的 IP 地址组成的集群。每个 IP 地址通常都意味着一台不同的物理服务器

2、多个地址及轮转地址的循环

大多数 DNS 客户端只会使用多地址集中的第一个地址。为了均衡负载,大多数 DNS 服务器都会在每次完成查询之后对地址进行轮转。这种地址轮转通常称作 DNS 轮转

例如,对 www.crni.com 进行三次连续的 DNS 查找可能会返回下面给出的 IP 地址轮转列表

前端学 HTTP 之重定向和负载均衡

第一次 DNS 查找时的第一个地址为 207.25.71.5;第二次 DNS 查找时的第一个地址为 207.25.71.6;第三次 DNS 查找时的第一个地址为 207.25.71.7

3、用来平衡负载的 DNS 轮转

由于大多数 DNS 客户端只使用第一个地址,所以 DNS 轮转可以在多台服务器间提供负载均衡。如果 DNS 没有对地址进行轮转,��部分客户端就总是会将负载发送给第一台服务器

下图说明了 DNS 轮转循环是如何平衡负载的

前端学 HTTP 之重定向和负载均衡

Alice 试图连接 www.cnn.com 时,会用 DNS 查找 IP 地址,得到 207.25.71.5 作 为第一个 1P 地址。在图 c 中,Alice 连接到 Web 服务器 207.25.71.5

Bob 随后试图连接 www.cnn.com 时,也会用 DNS 查找 IP 地址,但由于地址列表在 Alice 上次请求的基础上轮转了一个位置,所以他会得到一个不同的结果。Bob 得到 207.25.71.6 作为第一个 IP 地址,在图 f 中它连接到了这台服务器上

4、DNS 缓存带来的影响

DNS 对服务器的每次查询都会得到不同的服务器地址序列,所以 DNS 地址轮转会将负载分摊。但是这种负载均衡并不完美,因为 DNS 查找的结果可能会被记住,并被各种应用程序、操作系统和一些简易的子 DNS 服务器重用。很多 Web 浏览器都会对主机进行 DNS 查找,然后一次次地使用相同的地址,以减少 DNS 查找的开销,而且有些服务器也更愿意保持与同一台客户端的联系。另外,很多操作系统都会自动进行 DNS 查找,并将结果缓存,但并不会对地址进行轮转。因此,DNS 轮转通常都不会平衡单个客户端的负载——一个客户端通常会在很长时间内连接到一台服务器上

尽管 DNS 没有对单个客户端的事务进行跨服务器副本的处理,但在分散多个客户端的总负荷方面它做得相当好。只要有大量具有相同需求的客户端,就可以将负载合理地分散到各个服务器上去

5、其他基于 DNS 的重定向算法

前面讨论了 DNS 是如何对每条请求进行地址列表轮转的。但是,有些增强的 DNS 服务器会使用其他一些技术来选择地址的顺序

a、负载均衡算法

有些 DNS 服务器会跟踪 Web 服务器上的负载,将负载最轻的 Web 服务器放在列表的最前面

b、邻接路由算法

Web 服务器集群在地理上分散时,DNS 服务器会尝试着将用户导向最近的 Web 服务器

c、故障屏蔽算法

DNS 服务器可以监视网络的状况,并将请求绕过出现服务中断或其他故障的 地方

通常,运行复杂服务器跟踪算法的 DNS 服务器就是在内容提供者控制之下的一个权威服务器

前端学 HTTP 之重定向和负载均衡

有一些分布式主机服务会使用这个 DNS 重定向模型。对于那些要查找附近服务器的服务来说,这个模型的一个缺点就是,权威 DNS 服务器只能用本地 DNS 服务器的 IP 地址,而不能用客户端的 IP 地址来做决定

【任播寻址】

在任播寻址中,几个地理上分散的 Web 服务器拥有完全相同的 IP 地址,而且会通过骨干路由器的“最短路径”路由功能将客户端的请求发送给离它最近的服务器

要使这种方法工作,每台服务器都要向邻近的骨干路由器广告,表明自己是一台路由器。Web 服务器会通过路由器通信协议与其邻近的骨干路由器通信。骨干路由器收到发送给任播地址的分组时,会 (像平常一样) 寻找接受那个 IP 地址的最近的“路由器”。由于服务器是将自己作为那个地址的路由器广告出去的,所以骨干路由器会将分组发送给服务器

下图中,三台服务器为同一个 IP 地址 10.10.10.1 服务。洛杉矶 (LA) 服务器将此地址广告给 LA 路由器,纽约 (NY) 服务器同样将此地址广告给 NY 路由器,以此类推。服务器会通过路由器协议与路由器进行通信。路由器会将目标为 10.10.10.1 的客户端请求自动地转发到广告这个地址的最近的服务器上去。对 IP 地址 10.10.10.1 的请求会被转发给服务器 3

前端学 HTTP 之重定向和负载均衡

任播寻址仍然是项实验性技术。要使用分布式任播技术,服务器就必须“使用路由器语言”,而且路由器必须能够处理可能出现的地址冲突,因为因特网地址基本上都是假定一台服务器只有一个地址的。(如果没有正确地实现,可能会造成很严重的“路由泄露”问题。)分布式任播是一种新兴技术,可以为那些自己控制骨干网络的内容提供商提供一种解决方案

【IP MAC 转发】

在以太网中,HTTP 报文都是以携带地址的数据分组的形式发送的。每个分组都有一个第四层地址,由源 IP 地址、目的 IP 地址以及 TCP 端口号组成,它是第四层设备所关注的地址。每个分组还有一个第二层地址,MAC(Media Access Control, 媒体访问控制)地址,这是第二层设备 (通常是交换机和 Hub) 所关注的地址。第二层设备的任务是接收具有特定输入 MAC 地址的分组,然后将其转发到特定的输出 MAC 地址上去

比如,下图交换机的程序会将来自 MAC 地址 MAC3 的所有流量都发送到 MAC 地址 MAC4 上去

前端学 HTTP 之重定向和负载均衡

第四层交换机能够检测出第四层地址 (IP 地址和 TCP 端口号),并据此来选择路由。比如,一台第四层交换机可以将所有目的为端口 80 的 Web 流量都发送到某个代理上去。在下图中,编写交换机程序,将 MAC3 上所有端口 80 的流量都转发到 MAC6(代理缓存) 上去。MAC3 上所有其他流量都会被转发到 MAC5 上去

前端学 HTTP 之重定向和负载均衡

通常,如果缓存中有所请求的 HTTP 内容,而且是新鲜的,那么就由代理缓存来提供内容。否则,代理缓存就会代表客户端向此内容的原始服务器发送一条 HTTP 请求。交换机会将端口 80 的请求从代理 (MAC6) 发送给因特网网关(MAC5)

支持 MAC 转发的第四层交换机通常会将请求转发给几个代理缓存,并在它们之间平衡负载。类似地,也可以将 HTTP 流量转发给备用 HTTP 服务器。因为 MAC 地址转发只是点对点的,所以服务器或代理只能位于离交换机一跳远的地方

【IP 地址转发】

在 IP 地址转发中,交换机或其他第四层设备会检测输入分组中的 TCP/IP 地址,并通过修改目的 IP 地址(不是目的 MAC 地址),对分组进行相应的转发。与 MAC 转发相比,这么做的优点是目标服务器不需要位于一跳远的地方;只需要位于交换机的上游就行了,而且通常第三层的端到端因特网路由都会将分组传送到正确的地方。这种类型的转发也被称为 NAT(Network Address Translation, 网络地址转换)

但还有一个问题,就是对称路由。从客户端接受输入 TCP 连接的交换机管理着连接,交换机必须通过那条 TCP 连接将响应回送给客户端。这样,所有来自目标服务器或代理的响应都必须返回给交换机

前端学 HTTP 之重定向和负载均衡

有以下两种方式可以控制响应的返回路径

1、将分组的源 IP 地址改成交换机的 IP 地址。通过这种方式,无论交换机和服务器之间采用何种网络配置,响应分组都会被发送给交换机。这种方式被称为完全 NAT(full NAT),其中的 IP 转发设备会对目的 IP 地址和源 IP 地址都进行转换

这样做的缺点是服务器不知道客户端的 IP 地址,那种需要认证和计费的 Web 服务器无法获知客户端的 IP 地址

前端学 HTTP 之重定向和负载均衡

2、如果源 IP 地址仍然是客户端的 IP 地址,就要确保 (从硬件的角度来看) 没有从服务器到客户端的直接路由(绕过交换机的)。这种方式有时被称为半 NAT(half NAT)。这种方法的优点是服务器知道客户端的 IP 地址,但缺点是要对客户端和服务器之间的整个网络都有某种程度的控制

【网元控制协议】

NECP(Network Element Control Protocol, 网元控制协议)允许网元 (NE, 路由器和交换机等负责转发 IP 分组的设备) 与服务器元素 (SE,Web 服务器和代理缓存等提供应用层请求的设备) 进行交互。NECP 并未显式提供对负载均衡的支持,它只是为 SE 提供了一种发送负载均衡信息给 NE 的方式,这样 NE 就可以在它认为合适的情况下进行负载均衡了。与 WCCP 一样,NECP 也提供了几种转发分组的方式:MAC 转发、GRE 封装和 NAT

NECP 支持例外。SE 可以决定它不能为某些特定的源 IP 地址提供服务,并将这些地址发送给 NE。然后,NE 可以将来自这些 IP 地址的请求转发给原始服务器

下表描述了 NECP 报文

前端学 HTTP 之重定向和负载均衡

代理重定向

到目前为止,我们已经讨论过通用的重定向方法了。出于潜在的安全考虑,内容也可能需要通过各种代理来访问,或者网络中可能有一个客户端可利用的代理缓存,因为获取已缓存的内容很可能要比直接连接到原始服务器快得多

但 Web 浏览器客户端怎么才会知道要连接到某个代理上去呢?可以用 3 种方法来判断:显式浏览器配置、动态自动配置以及透明拦截

代理可以顺次将客户端请求重定向到另一个代理上去。比如,没有缓存此内容的代理缓存可能会选择将客户端重定向到另一个代理缓存。这样一来,响应就会来自与客户端请求资源的地址不同的另外一个地址,所以,我们还会讨论几种用于对等代理——缓存重定向的协议:ICP、CARP 和 HTCP

【显式浏览器配置】

大多数浏览器都可以配置为从代理服务器上获取内容——浏览器中有一个下拉菜单,用户可以在这个菜单中输入代理的名字或 IP 地址以及端口号。然后浏览器的所有请求都可以发送给这个代理。有些服务提供商不允许用户配置普通浏览器来使用代理,它们会要求用户下载事先配置好的浏览器。这些浏览器知道所要使用的代理的地址

显式浏览器配置有以下两个主要的缺点:

1、配置为使用代理的浏览器,即使在代理无法响应的情况下,也不会去联系原始服务器。如果代理崩溃了,或者没有正确配置浏览器,用户就会遇到连接方面的问题

2、对网络架构进行修改,并将这些修改通知给所有的终端用户都是很困难的。如果服务提供商要添加更多的代理服务器,或者使其中一些退出服务,用户都要修改浏览器代理设置

【代理自动配置】

显式配置浏览器使其联系特定的代理,这样会限制网络架构方面的变动,因为它是靠用户来介入并重新配置浏览器的。自动配置方式可以动态配置浏览器,连接到正确的代理服务器,以解决这个问题。这种方法已经实现了,被称为代理自动配 置 (PAC) 协议。PAC 是网景公司定义的,网景公司的 Navigator 和微软的 IE 浏览器都支持此协议

PAC 的基本思想是让浏览器去获取一个称为 PAC 的特殊文件,这个文件说明了每个 URL 所关联的代理。必须配置浏览器,为这个 PAC 文件关联一个特定的服务器。这样,浏览器每次重启的时候都可以获取这个 PAC 文件了

PAC 文件是个 JavaScript 文件,其中必须定义函数:

function FindProxyForURL(url, host)

如下所示,浏览器要为请求的每条 URL 调用这个函数:

return_value = FindProxyForURL(url_of_request, host_in_url);

其返回值为一个字符串,用来说明浏览器应该到哪里请求这个 URL。返回值可以是所关联的代理名称列表(比如,PROXY proxy1.domain.com, PROXY proxy2.domain.com),或者是字符串 ”DIRECT”,这个字符串说明浏览器应该绕开所有的代理,直接连接原始服务器

下图给出了浏览器对 PAC 文件的请求以及响应此请求的操作顺序。在本例中,服务器回送了带有 JavaScript 程序的 PAC 文件。JavaScript 程序中有一个 FindProxyForURL 函数,用来告知浏览器,如果所请求的 URL 的主机位于 netscape.com 域中,就直接与原始服务器联系,所有其他请求都连接到 proxy1.joes-cache.com。浏览器会为它所请求的每个 URL 调用这个函数,并根据此函数返回的结果进行连接

前端学 HTTP 之重定向和负载均衡

PAC 协议是相当强大的:JavaScript 程序可以请求浏览器根据大量与主机名相关的参数来选择代理,比如 DNS 地址和子网,甚至星期几或具体时间。只要服务器中的 PAC 文件保持更新,能反映代理位置的变化,PAC 就允许浏览器根据网络结构的变化自动与合适的代理进行联系

PAC 存在的主要问题是必须要对浏览器进行配置,让它知道要从哪个服务器获取 PAC 文件,因此它就是一个全自动配置的系统。就像那些预配置浏览器一样,现在一些主要的 ISP 都在使用 PAC

【Web 代理自动发现协议】

WPAD(Web 代理自动发现协议)的目标是在不要求终端用户手工配置代理设置,
而且不依赖透明流量拦截的情况下,为 Web 浏览器提供一种发现并使用附近代理的方式。由于可供选择的发现协议有很多,而且不同浏览器的代理使用配置也存在差异,因此定义 Web 代理自动发现协议时,普通的问題会被复杂化

1、PAC 文件自动发现

WPAD 允许 HTTP 客户端定位一个 PAC 文件,并使用这个 PAC 文件找到适当的代理服务器的名字。WPAD 不能直接确定代理服务器的名字,因为这样就无法使用 PAC 文件提供的附加功能了(负载均衡,请求路由到一组服务器上去,故障时自动转移到备用代理服务器等)

如下图所示,WPAD 协议发现了 PAC 文件 URL,这个 URL 也被称为配置 URL(CURL)。PAC 文件执行了一个 JavaScript 程序,这个程序会返回合适的代理服务器地址

前端学 HTTP 之重定向和负载均衡

实现 WPAD 协议的 HTTP 客户端用 WPAD 找到 PAC 文件的 CURL,根据这个 CURL 获取 PAC 文件(又名配置文件或 CFILE),执行 PAC 文件来确定代理服务器,向 PAC 文件返回的那个代理服务器发送 HTTP 请求

2、WPAD 算法

WPAD 使用了一系列资源发现技术来确定适当的 PAC 文件 CURL。并不是所有的组织都可以使用所有技术的,所以 WPAD 指定了多种发现技术。在成功获得 CURL 之前,WPAD 客户端会一个个地尝试每种技术

当前的 WPAD 规范按序定义了下列技术:DHCP(动态主机配置协议)、SLP(服务定位协议)、DNS 知名主机名、DNS SRV 记录、DNS TXT 记录中提供的服务 URL

在这 5 种机制中,要求 WPAD 客户端必须支持 DHCP 和 DNS 知名主机名技术

WPAD 客户端会按顺序用上面提供的发现机制发送一系列资源发现请求。客户端只会尝试它们所支持的机制。只要某次发现尝试成功了,客户端就会用得到的信息来构建 PAC CURL

如果从那个 CURL 上成功获取到 PAC 文件,这个过程就结束了。如果没有,客户端就从它在预定义的资源发现请求系列里中断的地方开始恢复。如果尝试了所有的发现机制后,都没有获取到 PAC 文件,WPAD 协议就失败了,客户端会配置为不使用代理服务器

客户端首先会尝试 DHCP,然后是 SLP。如果没有获取到 PAC 文件,客户端会继续执行那些基于 DNS 的机制

客户端会在 DNS SRV、知名主机名和 DNS TXT 记录等方法中循环多次。每次都使 DNS 查询的 QNAME 变得越来越不具体。通过这种方式,客户端就可以定位出尽可能具体的配置信息,但也可能会转而使用一些不太具体的信息。每次 DNS 查找都会在 QNAME 前加上 wpad,用以说明请求的资源类型

考虑主机名为 johns-desktop.development.foo.com 的客户端。下面是一个完整的 WPAD 客户端会执行的发现尝试顺序:DHCP;SLP;用 QNAME=wpad.development.foo.com 进行 DNS A 查找;用 QNAME=wpad.development.foo.com 进行 DNS SRV 查找;用 QNAME=wpad.devdopment.foo.com 进行 DNS TXT 查找;用 QNAME=wpad.foo.com 进行 DNS A 查找;用 QNAME=wpad.foo.com 进行 DNS SRV 查找;用 QNAME=wpad.foo.com 进行 DNS TXT 查找

3、用 DHCP 进行 CURL 发现

要使用这种机制,就必须将 CURL 存储在 WPAD 客户端吋以查询的 DHCP 服务器上。WPAD 客户端可以通过向 DHCP 服务器发送 DHCP 查询来获取 CURL。(如果 DHCP 服务器中配置了这种信息),就可以在 DHCP 可选代码 252 中获取 CURL。所有 WPAD 客户端实现都必须支持 DHCP

如果 WPAD 客户端已经在其初始化过程中执行了 DHCP 查询,DHCP 服务器可能就已经提供了那个值。如果无法通过客户端 OS API 获得这个值,客户端就向 DHCP 服务器发送一条 DHCPINFORM 报文,以获取这个值

WPAD 的 DHCP 可选代码 252 为 STRING 类型,可以是任意长度。这个字符串中包含了一个指向适当 PAC 文件的 URL。比如:

"http://server.domain/proxyconfig.pac"

4、DNS A 记录查找

要让这种机制工作,就必须将合适的代理服务器的 IP 地址存储在 WPAD 客户端可以查询的 DNS 服务器上。WPAD 客户端会向 DNS 服务器发送一个 A 记录查询,以获取 CURL。成功查询的结果中会包含合适的代理服务器的 IP 地址

WPAD 客户端实现必须支持这种机制。这应该是很简单的,因为它只要求基本的 DNS A 记录查找。对 WPAD 来说,规范使用了“wpad”的“知名别名”来进行 Web 代理自动发现

客户端执行了下列 DNS 查找:

QNAME=wpad.TGTDOM., QCLASS=IN, QTYPE=A

成功的查找中包含了 IP 地址,WPAD 客户端根据这个地址构建 CURL

5、获取 PAC 文件

只要创建了候选的 CURL,WPAD 客户端通常都会向 CURL 发送一条 GET 请求。发出请求时,WPAD 客户端必须要发送一些带有适当 CFILE 格式信息的 Accept 首部,这些 CFILE 格式都是它们所能处理的。比如:

Accept: application/x-ns-proxy-autoconfig

而且,如果 CURL 的结果是要进行重定向,客户端就必须跟随这些重定向到其最终目的地

6、何时执行 WPAD

至少要在出现以下情况的时候进行 Web 代理自动发现:

a、在 Web 客户端启动的时候——WPAD 只在第一个实例启动的时候执行。后面的实例会继承这种设置

b、只要有来自网络栈的通知,就说明客户端主机的 IP 地址改变了

哪个选项在其环境中有意义,Web 客户端就可以选择哪个。而且,客户端还必须根据 HTTP 的过期时间,为之前下载的 PAC 文件的过期时间尝试一个发现周期。PAC 文件过期时,客户端遵循过期时间,重新运行 WPAD 过程是很重要的

如果 PAC 文件没有提供替换方案,在当前配置的代理失效的情况下,客户端还可以选择重新运行 WPAD 过程

只要客户端决定使当前的 PAC 文件失效,就必须重新运行整个 WPAD 协议,以确保它会发现当前正确的 CURL。具体来说,就是协议不能有条件地获取 PAC 文件的 If-Modified-Since

WPAD 协议广播与 / 或多播通信可能需要大量的网络环回时间。WPAD 协议的激活频率不应该高于上面指定的频率(比如在每次获取 URL 时进行一次)

7、WPAD 欺骗

WPAD 的 IE5 实现允许 Web 客户端在没有用户干预的情况下,自动检测代理设置。WPAD 使用的算法会在全称域名前加上主机名“Wpad”,并会逐渐刪除子域名,直到它找到能够响应主机名的 WPAD 服务器,或到达第三级域名。比如,域 a.b.microsoft.com 中的 Web 客户端会先查询 wpad.a.b.microsoft、wpad.b.microsoft.com,然后再查询 wpad.microsoft.com

这样会暴露出一个安全漏洞,因为在国际应用 (及其他特定的配置) 中,第三级域名可能是不可信的。恶意用户可以建立一个 WPAD 服务器,并提供他选中的代理配置命令。后继 (5.01 及以后) 的 IE 版本修正了这个问题

8、超时

WPAD 会经过多个级别的发现,客户端必须确保每个阶段都有时限保证。可能的情况下,将每个阶段都限制在 10 秒以内是比较合理的,但实现者可能会选择其他更适合其网络特性的值。比如,运行在无线网络上的设备实现,由于带宽较低或时延较长,可能就会使用更大的时限

9、管理者的考虑

管理者至少应该在其环境中配置 DHCP 或 DNS A 记录查找方式中的一种,因为只有这两种方式是所有兼容客户端都必须实现的。除此之外,通过配置环境使其支持搜索列表中顺序靠前的机制,可以缩短客户端的启动时间

使用这种协议结构的主要动力之一是支持客户端定位附近的代理服务器。在很多环境中,都会有多个代理服务器(工作组、公司网关,ISP、骨干网等)

在 WPAD 框架结构中,可以在很多地方确定代理服务器是否“邻近”:

a、不同子网 DHCP 服务器会返回不同答案。还可以根据客户端的 cipaddr 字段或客户端标识符选项作出决定

b、可以对 DNS 服务器进行配置,使其为不同的域名后缀 (比如,QNAME wpad.marketing.bigcorp.com 和 wpad.development.bigcorp.com) 返回不同的 SRV/A/TXT 资源记录(RR)

c、处理 CURL 请求的 Web 服务器会根据 user-Agent 首部、Accept 首部、客户端 IP 地址 / 子网 / 主机名、附近代理服务器的拓扑分布等作出决定。可能由处理 CURL 的 CGI 可执行文件进行这种处理。如前所述,甚至可能是某个处理 CURL 请求的代理服务器来作出这些决定

d、PAC 文件的表达能力可能足以在客户端运行时从一组候选的代理服务器中进行选择。CARP 就是在此基础上实现缓存阵列的。PAC 文件可以计算出到一组候选代理服务器的网络距离(或其他合理的度量方式),并选择“最近”或“响应最积极”的服务器,这并不是什么不可思议的事情

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2016-12/138838p2.htm

正文完
星哥说事-微信公众号
post-qrcode
 0
星锅
版权声明:本站原创文章,由 星锅 于2022-01-21发表,共计30338字。
转载说明:除特殊说明外本站文章皆由CC-4.0协议发布,转载请注明出处。
【腾讯云】推广者专属福利,新客户无门槛领取总价值高达2860元代金券,每种代金券限量500张,先到先得。
阿里云-最新活动爆款每日限量供应
评论(没有评论)
验证码
【腾讯云】云服务器、云数据库、COS、CDN、短信等云产品特惠热卖中
