otter 项目开源地址：https://github.com/alibaba/otter
canal 项目开源地址：https://github.com/alibaba/canal
我们的用这个系统的背景：主要是做异地容灾，可是我们需要的现网的数据需要同步到容灾区。
工作原理：
原理描述：
1. 基于 Canal 开源产品，获取数据库增量日志数据。什么是 Canal, 请点击
2. 典型管理系统架构，manager(web 管理)+node(工作节点)
a. manager 运行时推送同步配置到 node 节点
b. node 节点将同步状态反馈到 manager 上
3. 基于 zookeeper，解决分布式状态调度的，允许多 node 节点之间协同工作.
组件解释：
canal：
什么是 canal？otter 之前开源的一个子项目，开源链接地址：http://github.com/alibaba/canal
定位：基于数据库增量日式解析，提供增量数据订阅 & 消费，目前主要支持了 mysql
工作原理：
原理相对简单：类似 MYSQL 原有的主从复制机制。
1.canal 模拟 mysql slave 的交互协议，伪装自己为 mysql slave，想 mysql master 发送 dump 协议
2.mysql master 收到 dump 请求，开始推送 binary log 给 slave（也就是 canal）
3.canal 解释 binary log 对象（原始为 byte 流）
相关文档：
See the wiki page for : wiki 文档
环境配置：
canal、otter 依赖 jdk 环境、node 依赖 aria2 启动：
apt-get update && apt-get install default-jdk aria2 -y
组件安装配置：
canal：
a. canal 原理基于 mysql binlog 技术；需要 binlog 的支持，而且 log 的 format 格式为 ROW：
[mysqld]
log-bin=mysql-bin #添加这一行就 ok
binlog-format=ROW #选择 row 模式
server_id=1 #配置 mysql replaction 需要定义，不能和 canal 的 slaveId 重复
b. 授权 slave 同步：
CREATE USER canal IDENTIFIED BY ‘canal’;
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO ‘canal’@’%’;
或者：GRANT ALL PRIVILEGES ON *.* TO ‘canal’@’%’ ;
FLUSH PRIVILEGES;
解压直接使用。
配置文件：
vi conf/example/instance.properties
#################################################
## mysql serverId
canal.instance.mysql.slaveId = 1234
# position info，需要改成自己的数据库信息
canal.instance.master.address = 127.0.0.1:3306 #指定 master 的 ip:port
canal.instance.master.journal.name = #配置 binlog 的 file 可以不用配置（默认是以当前启动）
canal.instance.master.position = #配置 binlog 的 postion 可以不用配置（默认是以当前启动）
canal.instance.master.timestamp =
#canal.instance.standby.address =
#canal.instance.standby.journal.name =
#canal.instance.standby.position =
#canal.instance.standby.timestamp =
# username/password，需要改成自己的数据库信息
canal.instance.dbUsername = canal #配置为授权的账号
canal.instance.dbPassword = canal #配置授权的密码
canal.instance.defaultDatabaseName = #可以指定数据库
canal.instance.connectionCharset = UTF-8 #配置编码格式
# table regex
canal.instance.filter.regex = .*\\..*
#################################################
启动、停止：
bin/startup.sh bin/stop.sh
zookeeper:
安装配置：
配置所有的 zk 主机的 hosts 文件
192.168.56.1 zk
192.168.56.2 re
192.168.56.3 yt
zk 配置文件：
vim conf/zoo.cfg
#################################################
# The number of milliseconds of each tick
tickTime=2000
# The number of ticks that the initial
# synchronization phase can take
initLimit=10
# The number of ticks that can pass between
# sending a request and getting an acknowledgement
syncLimit=5
# the directory where the snapshot is stored.
# do not use /tmp for storage, /tmp here is just
# example sakes.
dataDir=/usr/local/zk_cluster/zookeeper-3.4.6_node1/data #目录需要创建
#dataLogDir
# the port at which the clients will connect
clientPort=2181 #每一个节点的 port 也不一样
server.1=zk:2887:3892 #不管是前面的 port 还是后面的 port。每一个节点都不一样
server.2=zk:2888:3893
server.3=zk:2889:3894
server.4=re:3386:3388:observer #远端的 zkobserver 角色
server.5=re:3387:3389:observer #远端的 zkobserver 角色
server.6=yt:2892:3895:observer #远端的 zkobserver 角色
# the maximum number of client connections.
# increase this if you need to handle more clients
observer 配置：
# The number of milliseconds of each tick
tickTime=2000
# The number of ticks that the initial
# synchronization phase can take
initLimit=10
# The number of ticks that can pass between
# sending a request and getting an acknowledgement
syncLimit=5
peerType=observer #指定此节点为 observer 类型
# the directory where the snapshot is stored.
# do not use /tmp for storage, /tmp here is just
# example sakes.
dataDir=/usr/local/zk_cluster/zookeeper-3.4.6_node4/data
#dataLogDir
# the port at which the clients will connect
clientPort=2184
server.1=zk:2887:3892
server.2=zk:2888:3893
server.3=zk:2889:3894
server.4=re:2890:3890:observer
server.5=re:2891:3891:observer
server.6=yt:2892:3895:observer
# the maximum number of client connections.
# increase this if you need to handle more clients
启动、停止：
zookeeper-3.4.6_node4/bin/zkServer.sh start zookeeper-3.4.6_node4/bin/zkServer.sh stop
注意：每一个节点都有一个唯一的 myid, 这个需要在 data 目录下创建一个 myid 文件并将本地节点对应的 server.x x 的 id 写入 myid 中。data 目录需要建立哦
列如：第一个节点：
server.1=zk:2887:3892 只需要在 myid 文件中输入 1 即可
otter：
manager：
manager 是 web 管理界面，需要 mysql 数据库的支持，在 manager 上部署 mysql、授权。还需要原始的数据、载入原始数据；网上下载即可：
wget https://raw.github.com/alibaba/otter/master/manager/deployer/src/main/resources/sql/otter-manager-schema.sql
配置文件：
vim conf/otter.properties
## otter manager domain name #修改为正确访问 ip，生成 URL 使用
otter.domainName = 192.168.56.4 #配置访问的域名或者 ip
## otter manager http port
otter.port = 8080 #配置 web 访问的 port
## jetty web config xml
otter.jetty = jetty.xml
## otter manager database config，修改为正确数据库信息
otter.database.driver.class.name = com.mysql.jdbc.Driver
otter.database.driver.url = jdbc:mysql://127.0.01:3306/ottermanager #配置 manager 链接数据库
otter.database.driver.username = otter #配置连接数据库的用户名
otter.database.driver.password = otter #配置连接数据库的密码
## otter communication port
otter.communication.manager.port = 1099 #配置 node 链接的 port
## otter communication pool size
otter.communication.pool.size = 10
## default zookeeper address，修改为正确的地址，手动选择一个地域就近的 zookeeper 集群列表
otter.zookeeper.cluster.default = 192.168.56.1:2181,192.168.56.1 :2182,192.168.56.1:2183,192.168.56.2:3384,192.168.56.2:3385,192.168.56.3:2186 #配置一个就近的 zk 群集地址 写离 manager 最近的一个也可以 例 如：192.168.56.1:2181
## default zookeeper sesstion timeout = 90s
otter.zookeeper.sessionTimeout = 90000
## otter arbitrate connect manager config
otter.manager.address = ${otter.domainName}:${otter.communication.manager.port
启动、停止：
bin/startup.sh bin/stop.sh
访问 url：
http://192.168.168.4:8080
默认账号密码：admin/admin
node：
vim conf/otter.properties
# otter node root dir
otter.nodeHome = ${user.dir}/../
## otter node dir
otter.htdocs.dir = ${otter.nodeHome}/htdocs
otter.download.dir = ${otter.nodeHome}/download
otter.extend.dir= ${otter.nodeHome}/extend
## default zookeeper sesstion timeout = 60s
otter.zookeeper.sessionTimeout = 60000
## otter communication pool size
otter.communication.pool.size = 10
## otter arbitrate & node connect manager config
otter.manager.address = 192.168.56.4:1099 # 指定 manager 的 ip:port
启动、停止：注：node 启动需要先配置 nid，下面解释。
bin/startup.sh bin/stop.sh
注意：这里提到一个 nid，这是 node 唯一的标识 我们如何得到这个 nid 的标识号呢？这个在 manager 上面添加的 node 产生的，下面会提到。这个 nid 文件需要在 node 的 conf 目录；也是只是添加标识号即可。nid 位于 conf 目录下。
更多详情见请继续阅读下一页的精彩内容 ：http://www.linuxidc.com/Linux/2016-05/131368p2.htm
上面的是配置说明，下面的是配置过程：环境背景是两个数据库同步到异地的两个数据库：A-C、B-D。一共用了 5 台主机，192.168.64.132~134、139、140。zk 部署在 192.168.64.132~134。134 部署 3 个实例，
132、133 各部署一个实例；实例类型为 observer。node 节点也是在 192.168.64.132~134 上各配置 1 个。134 配置 2 个 canal 实例和 manager。
192.168.64.132~133、192.168.64.139~140 分别各部署一个 MySQL 实例。同步规则：139->132、140->133 其他的配置这里不说，在 manager 上配置的时候，简单说明一下。这里的服务器内部环境配置跳过。
manager 配置：
操作步骤：
1. 添加 zk 群集
2. 添加 node
3. 添加数据库：
a. 源库 jdbc:mysql://192.168.64.139:3306
b. 目标 jdbc:mysql://192.168.64.132:3306
4. 添加同步表信息：
a. 源数据表 .*
b. 目标数据表 .*
5. 添加 canal：
a. 提供数据库 IP 信息
6. 添加 channel：
7. 添加 pipeline：
a. 选择 node 节点
b. 选择 canal
8. 添加同步映射规则
a. 定义源表和目标表的同步关系
9. 启动
10. 测试数据

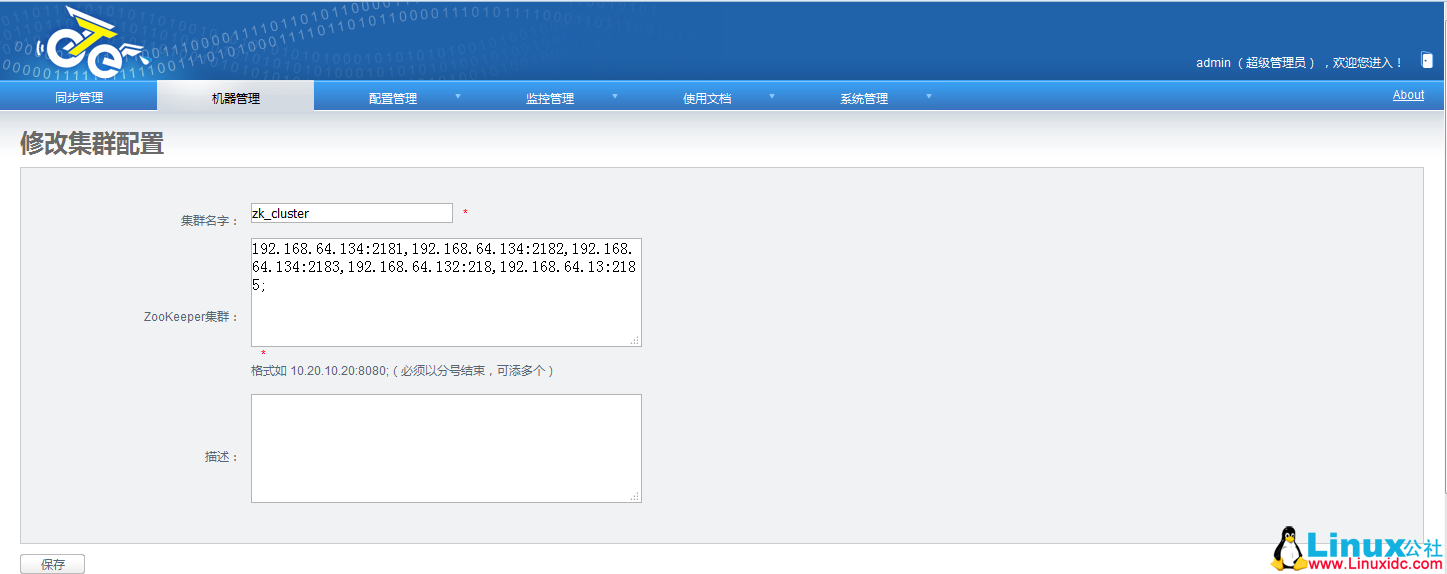

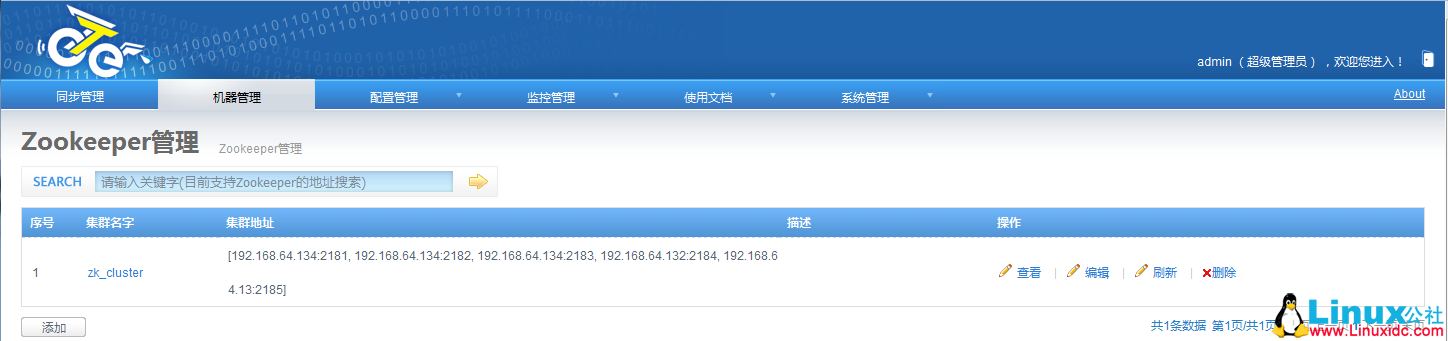

添加 zk 群集：机器管理 -> 添加 zookeeper 管理：
群集列表以逗号分隔，冒号结束

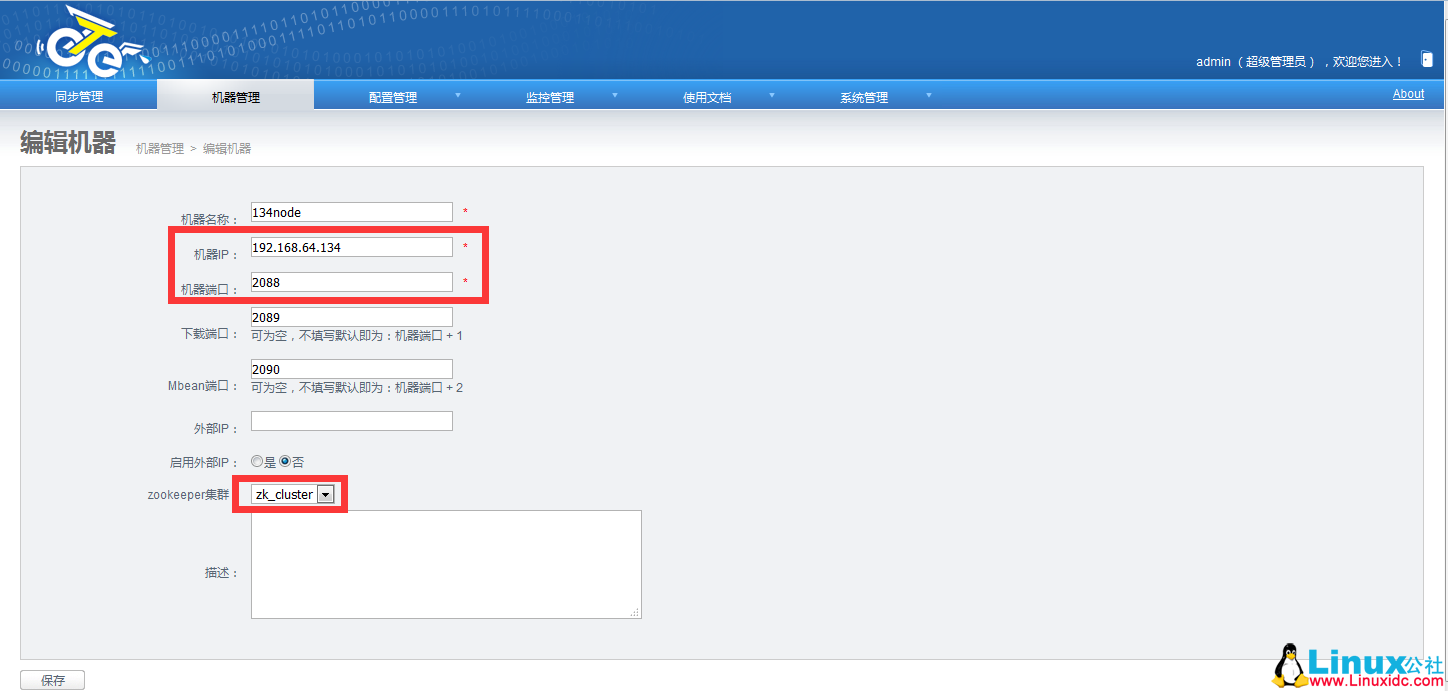

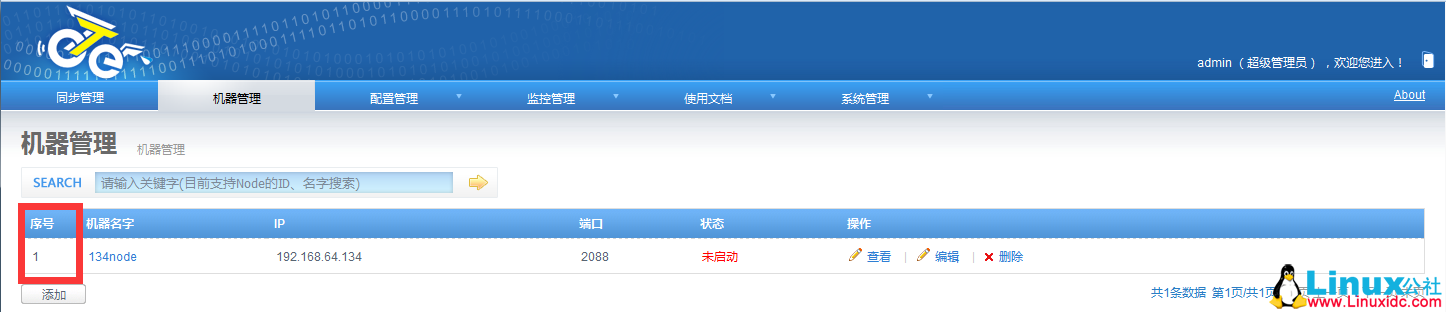

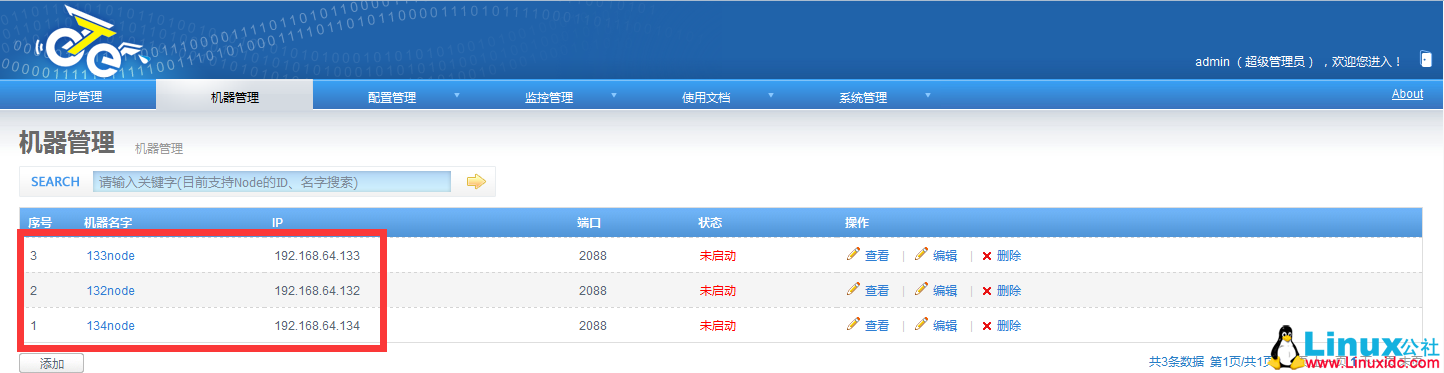

添加 node 节点：机器管理 -> 添加 node 管理：
机器端口建议为 2088
红色方框中的需要就是我们上面所说的 nid 标识

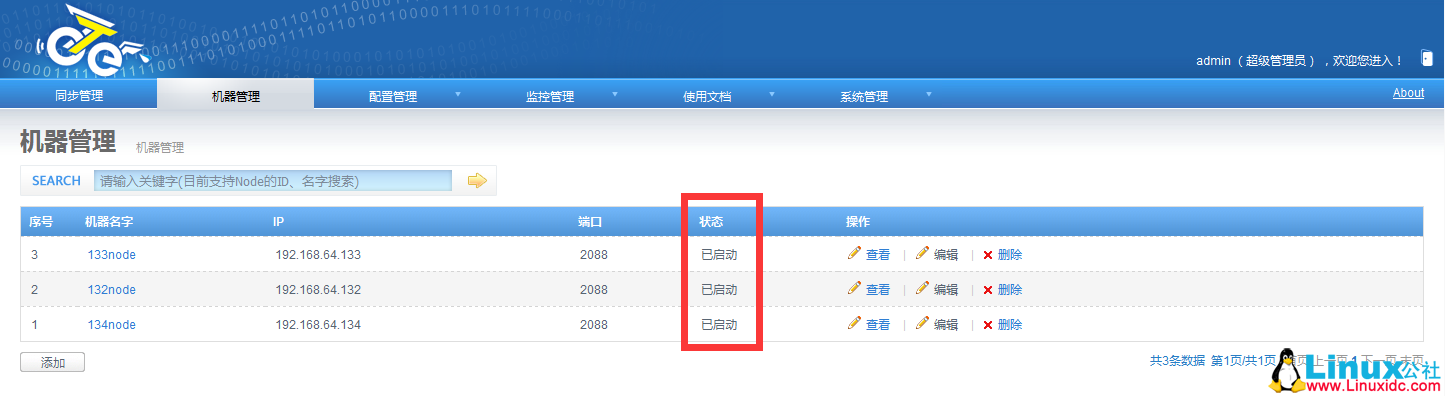

我们把 nid 添加到服务器的 node 里面吧，启动一下 node

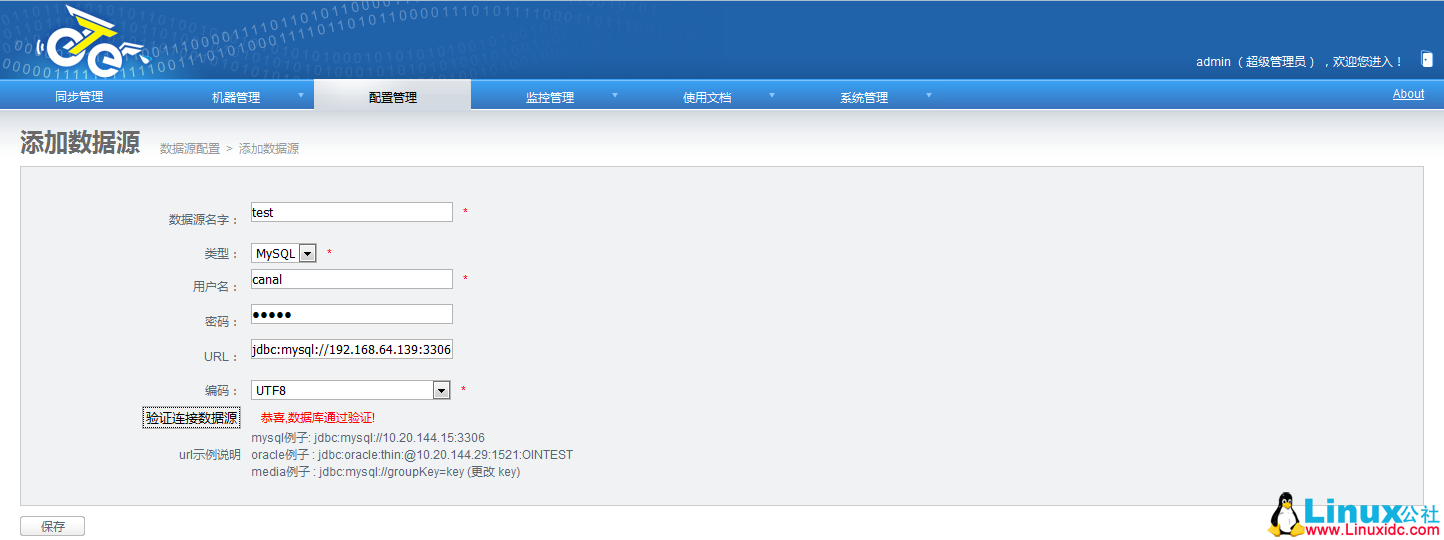

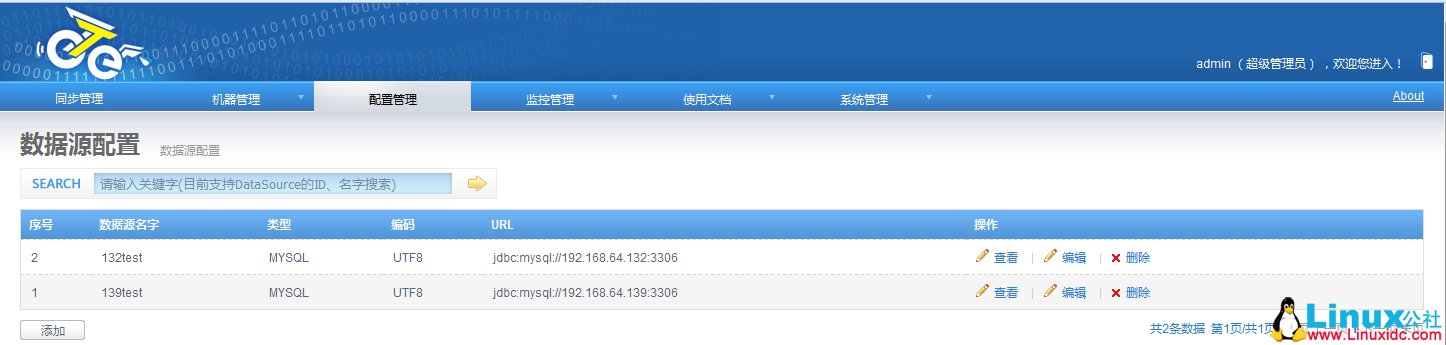

添加数据库：这里使用默认的 test 库。源和目标库都要有相应的库：
字符集：
[client]
default-character-set=utf8
[mysqld]
character-set-server=utf8
表：
CREATE TABLE `user` (
`id` int(11) NOT NULL auto_increment COMMENT ‘ 用户 ID’,
`name` varchar(50) NOT NULL default ” COMMENT ‘ 名称 ’,
`sex` int(1) NOT NULL default ‘0’ COMMENT ‘0 为男，1 为女 ’,
PRIMARY KEY (`id`)
) ENGINE=MyISAM DEFAULT CHARSET=utf8 ;

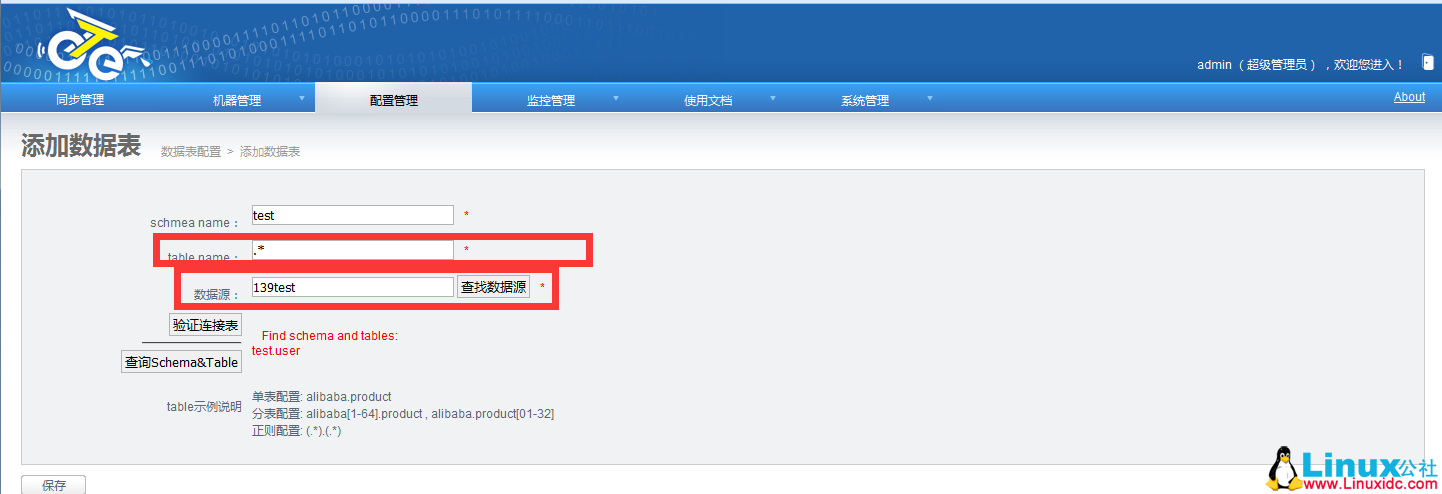

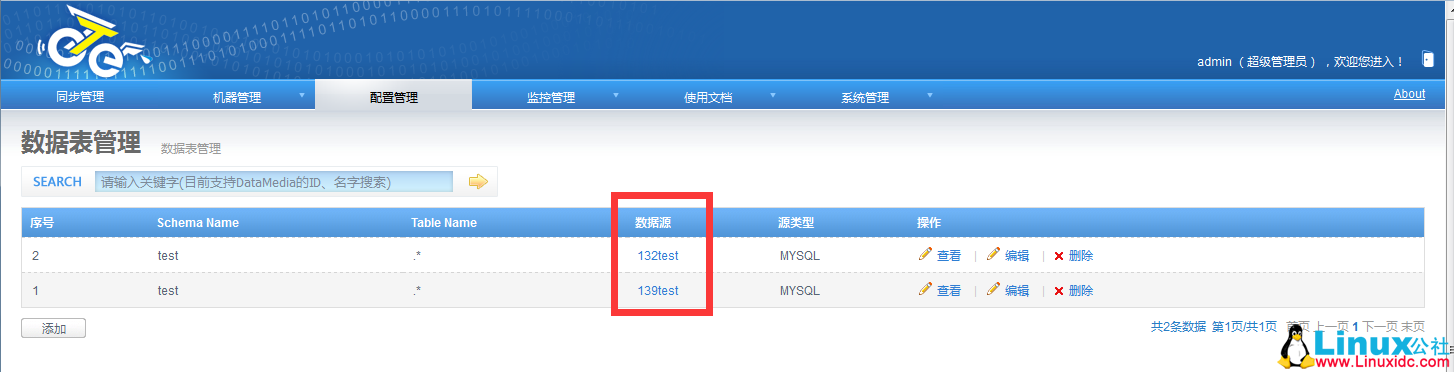

配置数据表：
无论是目标还是源，都要有一样的库表存在

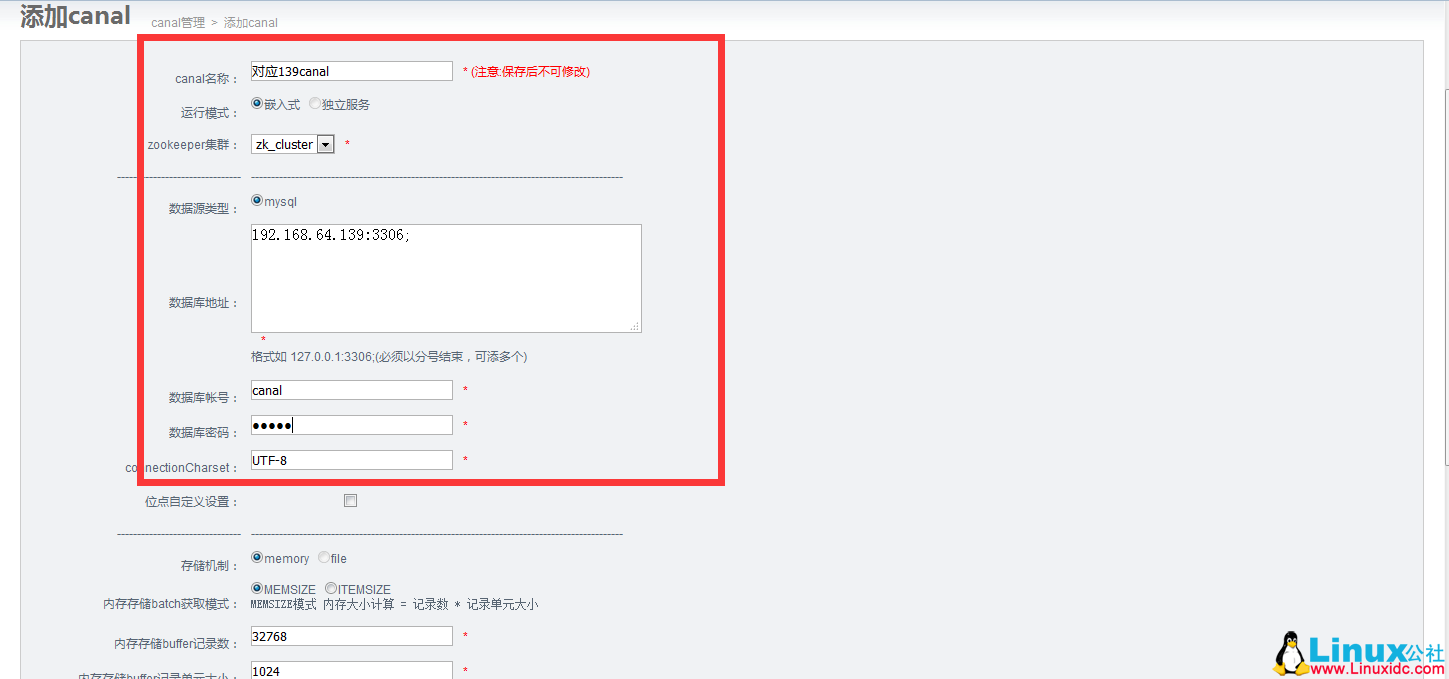

添加 canal：
这里是在一个服务器配置两个 canal 实例：需要考虑到 id、port 冲突：

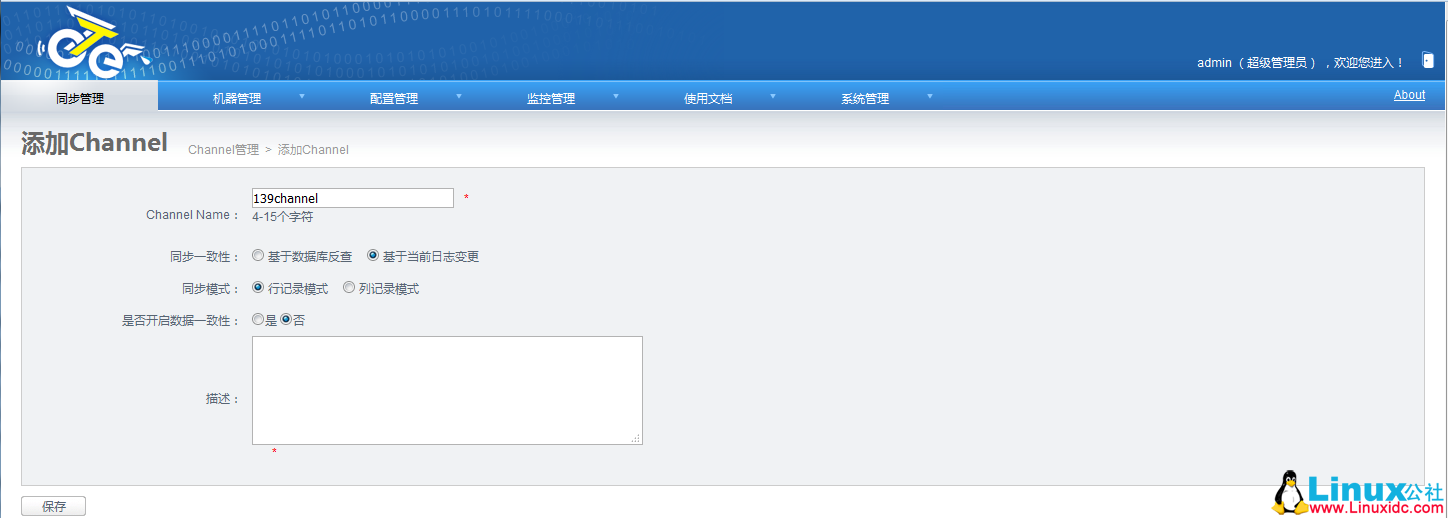

添加 channel：

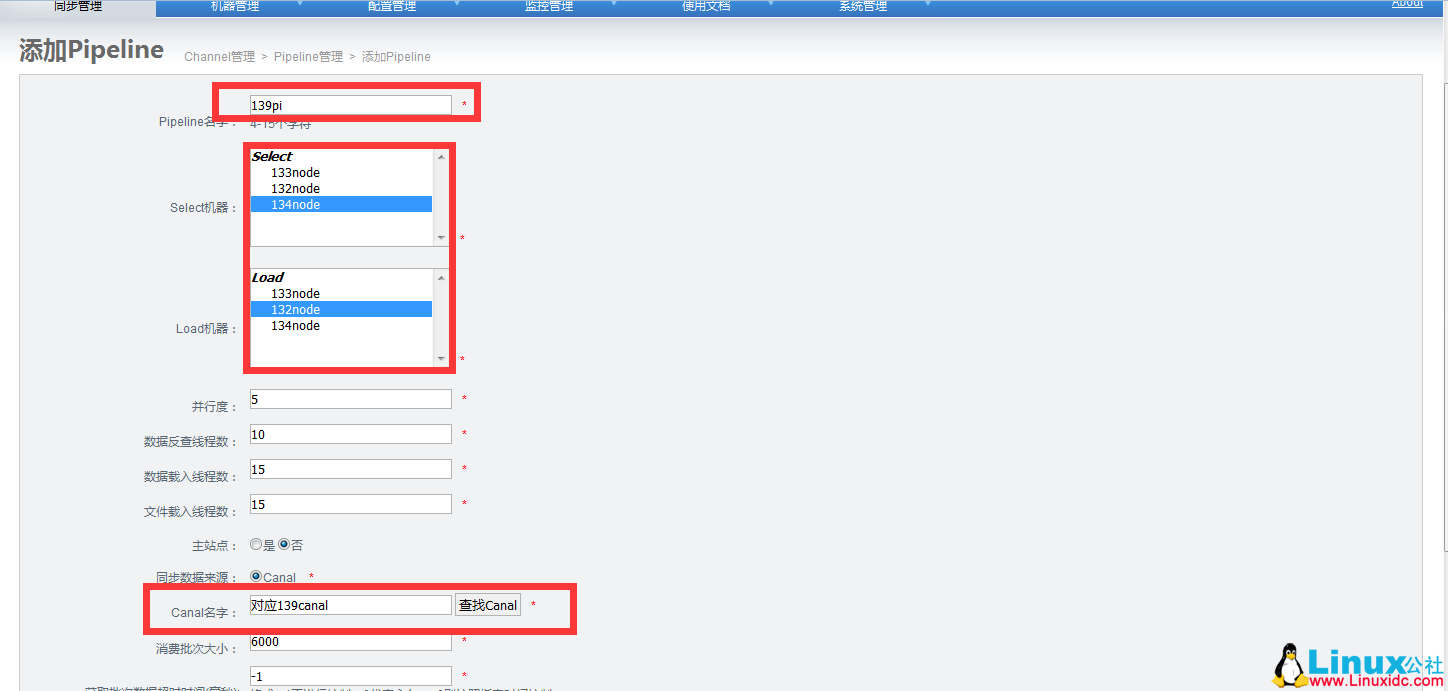

添加 pipelin：

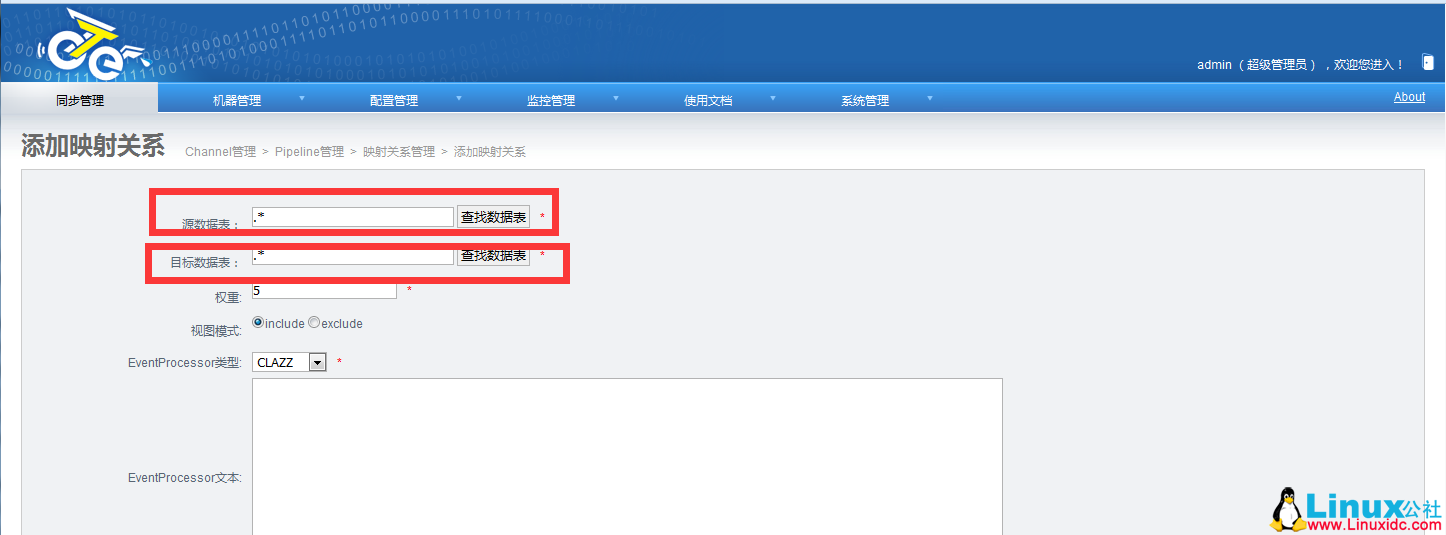

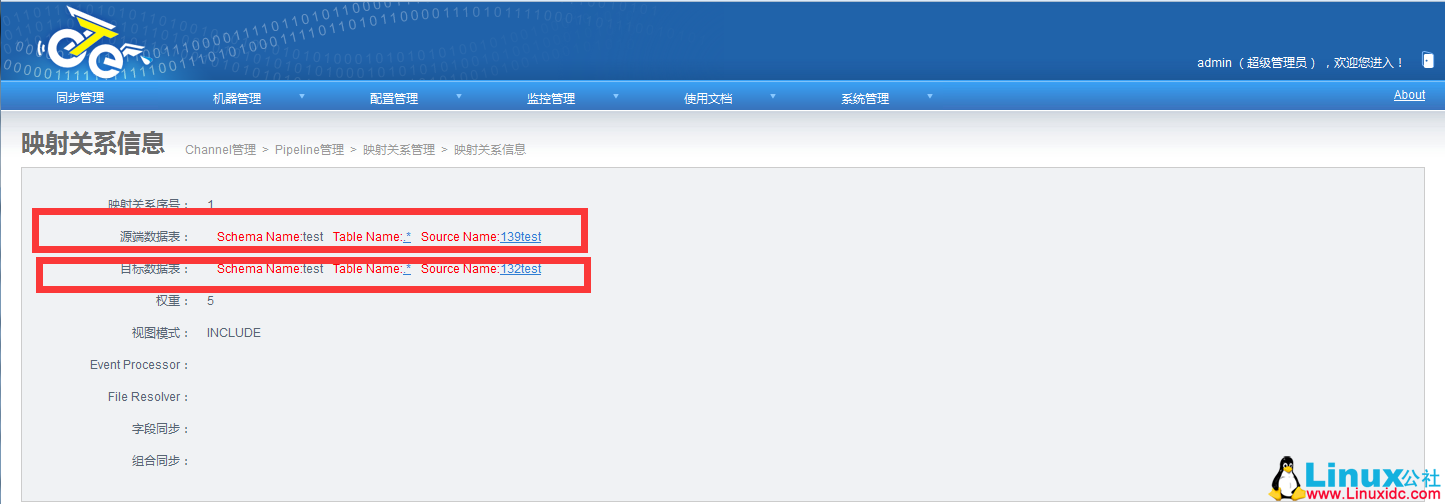

添加同步映像规则：
开启同步：

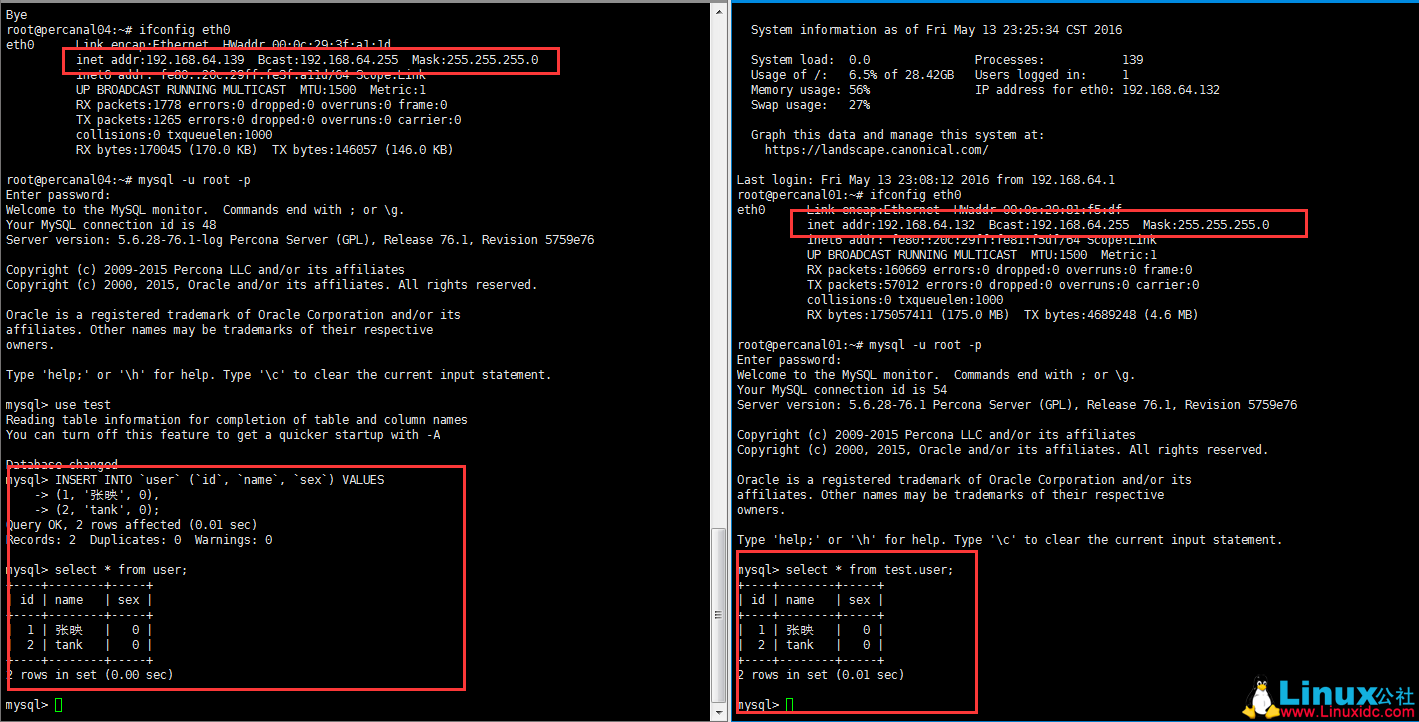

测试数据：
多个实例和单个实例都是一样的，在这个环境中；两个源库，用的是两个 canal 模拟 slave。不同的库关联相对应的 canal、node，即可。这里我们又想到，上面的实例只是单个库 —> 单个库。
若是多个库呢？如何破？其实都是一样的，我们可以在同一个 channal–> Pipeline–> 映射表；添加映射表即可。也可以做一个库表对应一个 channal–> Pipeline–> 映射表。方法有很多。
