一、Keepalived 简介

Keepalived 的作用是检测 web 服务器的状态,如果有一台 web 服务器死机,或工作出现故障,Keepalived 将检测到,并将有故障的 web 服务器从系统中剔除,当 web 服务器工作正常后 Keepalived 自动将 web 服务器加入到服务器群中,这些工作全部自动完成,不需要人工干涉,需要人工做的只是修复故障的 web 服务器。

Layer3,4&7 工作在 IP/TCP 协议栈的 IP 层,TCP 层,及应用层, 原理分别如下:

Layer3:Keepalived 使用 Layer3 的方式工作式时,Keepalived 会定期向服务器群中的服务器发送一个 ICMP 的数据包(既我们平时用的 Ping 程序), 如果发现某台服务的 IP 地址没有激活,Keepalived 便报告这台服务器失效,并将它从服务器群中剔除,这种情况的典型例子是某台服务器被非法关机。Layer3 的方式是以服务器的 IP 地址是否有效作为服务器工作正常与否的标准。在本文中将采用这种方式。

Layer4: 如果您理解了 Layer3 的方式,Layer4 就容易了。Layer4 主要以 TCP 端口的状态来决定服务器工作正常与否。如 web server 的服务端口一般是 80,如果 Keepalived 检测到 80 端口没有启动,则 Keepalived 将把这台服务器从服务器群中剔除。

Layer7:Layer7 就是工作在具体的应用层了,比 Layer3,Layer4 要复杂一点,在网络上占用的带宽也要大一些。Keepalived 将根据用户的设定检查服务器程序的运行是否正常,如果与用户的设定不相符,则 Keepalived 将把服务器从服务器群中剔除。

Haproxy+Keepalived 搭建 Weblogic 高可用负载均衡集群 http://www.linuxidc.com/Linux/2013-09/89732.htm

Keepalived+HAProxy 配置高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/56748.htm

CentOS 6.3 下 Haproxy+Keepalived+Apache 配置笔记 http://www.linuxidc.com/Linux/2013-06/85598.htm

Haproxy + KeepAlived 实现 WEB 群集 on CentOS 6 http://www.linuxidc.com/Linux/2012-03/55672.htm

Haproxy+Keepalived 构建高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/55880.htm

Haproxy 实现 Exchange 全透明代理服务 http://www.linuxidc.com/Linux/2014-10/108530.htm

二、安装配置

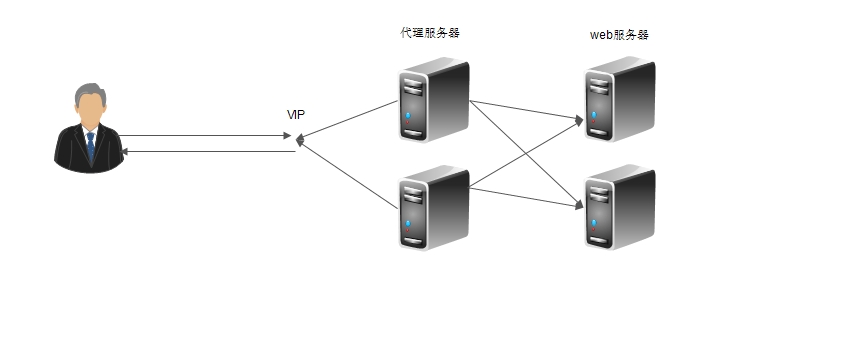

1. 拓扑图

基于 Keepalived 对 HAproxy 做高可用集群

说明:1. 两个代理服务器通过 VIP 向外提供数据

2. 两个代理服务器都可以代理后端的服务器

3. 为测试方便,后端服务器至提供静态页面

2.ip 规划

功用 ip 地址 安装软件
VIP192.168.1.99
反向代理 1 192.168.1.201keepalived、haproxy
反向代理 2 192.168.1.204keepalived、haproxy
web 服务器 1 192.168.1.202httpd
web 服务器 2 192.168.1.203httpd

3. 安装配置 haproxy

关于 haproxy 的详细配置,请参照 http://www.linuxidc.com/Linux/2014-12/110816.htm

[root@node1 ~]# cat /etc/haproxy/haproxy.cfg
#———————————————————————
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#  http://haproxy.1wt.eu/download/1.4/doc/configuration.txt
#
#———————————————————————
#———————————————————————
# Global settings
#———————————————————————
global
    # to have these messages end up in /var/log/haproxy.log you will
    # need to:
    #
    # 1) configure syslog to accept network log events.  This is done
    #    by adding the ‘-r’ option to the SYSLOGD_OPTIONS in
    #    /etc/sysconfig/syslog
    #
    # 2) configure local2 events to go to the /var/log/haproxy.log
    #  file. A line like the following can be added to
    #  /etc/sysconfig/syslog
    #
    #    local2.*                      /var/log/haproxy.log
    #
    log        127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile    /var/run/haproxy.pid
    maxconn    4000
    user        haproxy
    group      haproxy
    daemon
    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats
#———————————————————————
# common defaults that all the ‘listen’ and ‘backend’ sections will
# use if not designated in their block
#———————————————————————
defaults
    mode                    http
    log                    global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor      except 127.0.0.0/8
    option                  redispatch
    retries                3
    timeout http-request    10s
    timeout queue          1m
    timeout connect        10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check          10s
    maxconn                3000
#———————————————————————
# main frontend which proxys to the backends
#———————————————————————
frontend  main *:80
    default_backend static
#———————————————————————
# static backend for serving up images, stylesheets and such
#———————————————————————
backend static
    balance    roundrobin
    server      node2 192.168.1.202:80 check maxconn 2000
    server      node3 192.168.1.203:80 check maxconn 2000
#———————————————————————
# round robin balancing between the various backends
#———————————————————————

说明:两个节点的 HAproxy 的配置文件应该保持一样

更多详情见请继续阅读下一页的精彩内容 :http://www.linuxidc.com/Linux/2014-12/110815p2.htm

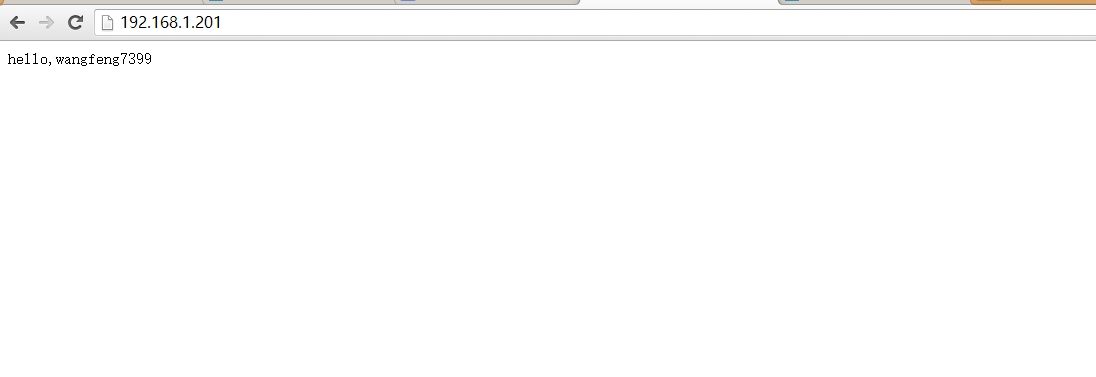

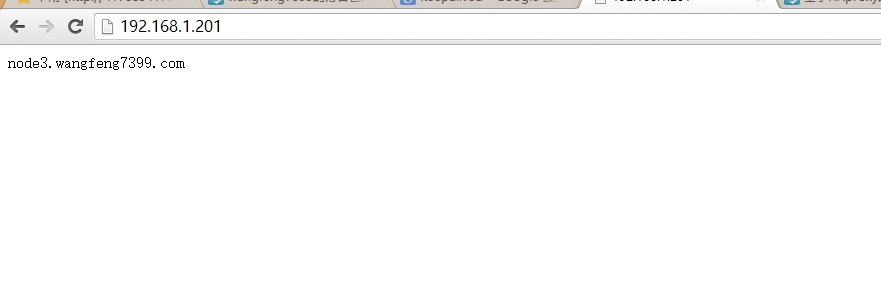

4. 测试 haproxy 的配置

基于 Keepalived 对 HAproxy 做高可用集群

基于 Keepalived 对 HAproxy 做高可用集群

5. 安装配置 keepalived

①、安装 keepalived

keepalived 的安装可以通过 yum 源来安装,也可以通过编译源码来安装,本处通过 yum 源赖安装

②、配置 keepalived 主节点

[root@node1 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {// 全局参数
  notification_email {// 邮件
    sysadmin@firewall.loc // 收件人地址
  }
  notification_email_from Alexandre.Cassen@firewall.loc // 发件人地址
  smtp_server 127.0.0.1  // 邮件服务器的地址
  smtp_connect_timeout 30  // 间隔时间
  router_id LVS_DEVEL  // 邮件服务器的组的 id
}
vrrp_script chk_haproxy {
    script “killall -0 haproxy”  // 检查 haproxy 是否在线
    interval 1    // 检查间隔时间
    weight -5    // 如果检查失败,则权重 -5
}
vrrp_instance VI_1 {// 定义第一个集群
    state MASTER      // 初始状态为主节点,从节点应该为 BACKUP
    interface eth0    // 配置 ip 的端口
    virtual_router_id 51  // 本组集群的 id 号,主从节点必须一样
    priority 100  // 主节点的优先级,备用节点的优先级必须低于主节点
    advert_int 1  // 心跳检查间隔时间
    authentication {
        auth_type PASS  // 通信为明文密码通信
        auth_pass 1111  // 通信的密码,主从节点必须一样
    }
    virtual_ipaddress {
        192.168.1.99    // 定义一个 VIP
    }
track_script {// 调用上面的命令
    chk_haproxy
}
}

 ③、配置 keepalived 从节点

[root@node4 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
  notification_email {
    sysadmin@firewall.loc
  }
  notification_email_from Alexandre.Cassen@firewall.loc
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id LVS_DEVEL
}
vrrp_script chk_haproxy {
    script “killall -0 haproxy”
    interval 1
    weight -5
}
vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.1.99
    }
track_script {
    chk_haproxy
}
}

6. 测试

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:56:78:cd brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.204/24 brd 192.168.1.255 scope global eth0
    inet 192.168.1.99/32 scope global eth0
    inet6 fe80::20c:29ff:fe56:78cd/64 scope link tentative dadfailed
      valid_lft forever preferred_lft forever

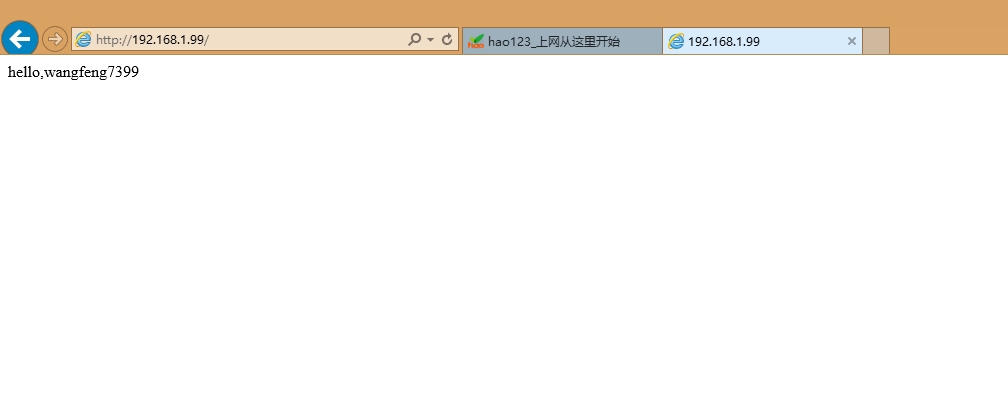

可以看到 ip 地址已经配置上去了

基于 Keepalived 对 HAproxy 做高可用集群

我们可以看到网页访问正常

下面,我们模拟服务器损坏,将 node1 上的 haproxy 关掉,看看 ip 地址是否会转移到 node4 上

 [root@node4 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
      valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:56:78:cd brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.204/24 brd 192.168.1.255 scope global eth0
    inet 192.168.1.99/32 scope global eth0
    inet6 fe80::20c:29ff:fe56:78cd/64 scope link tentative dadfailed
      valid_lft forever preferred_lft forever

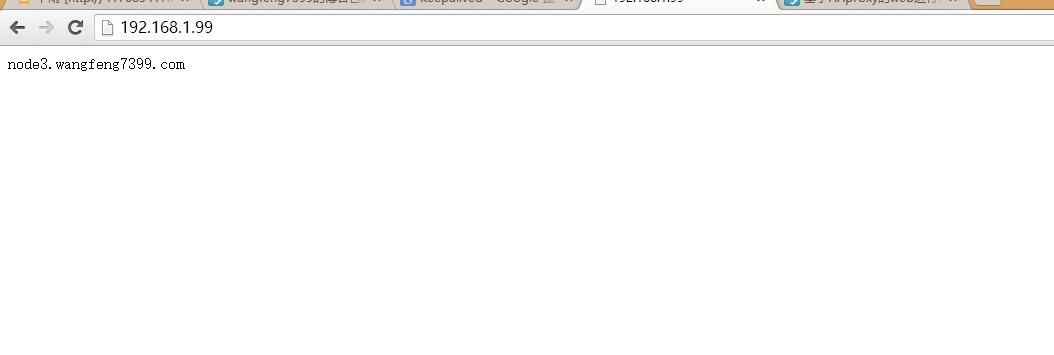

查看网页是否能够访问正常

基于 Keepalived 对 HAproxy 做高可用集群

OK!!可以看到我们的页面访问正常,这就可以实现当前段的一个反向代理服务器宕机或者后端的一个 web 服务宕机,服务都可以正常对外提供

7. 扩展

我们还可以自定义通知机制

#!/bin/bash
# Author: wangfeng7399<wangfeng17399@163.com>
# description: An example of notify script
#
vip=192.168.1.99
contact=’root@localhost’
notify() {
    mailsubject=”`hostname` to be $1: $vip floating”
    mailbody=”`date ‘+%F %H:%M:%S’`: vrrp transition, `hostname` changed to be $1″
    echo $mailbody | mail -s “$mailsubject” $contact
}
case “$1” in
    master)
        notify master
        exit 0
    ;;
    backup)
        notify backup
        exit 0
    ;;
    fault)
        notify fault
        exit 0
    ;;
    *)
        echo ‘Usage: `basename $0` {master|backup|fault}’
        exit 1
    ;;
esac

在 keepalived 的配置文件中通过 notify 来调用,如下所示

notify_master “/etc/keepalived/notify.sh master”
notify_backup “/etc/keepalived/notify.sh backup”
notify_fault “/etc/keepalived/notify.sh fault”

大功告成,由于本人水平有限,可能有逻辑上的错误,请各位大神匹配指正
