DRBD+Heartbeat+NFS高可用性配置笔记

170次阅读
没有评论

共计 3617 个字符,预计需要花费 10 分钟才能阅读完成。

DRBD 是一种块设备, 可以被用于高可用 (HA) 之中. 它类似于一个网络 RAID- 1 功能. 当你将数据写入本地文件系统时, 数据还将会被发送到网络中另一台主机上. 以相同的形式记录在一个文件系统中. 本地 (主节点) 与远程主机 (备节点) 的数据可以保证实时同步. 当本地系统出现故障时, 远程主机上还会保留有一份相同的数据, 可以继续使用

Heartbeat 来实现高可用性 HA 群集,已达到实时监控主节点的运行状态,一旦主状态死掉,处于备份状态的节点立即激活为主状态,实现高可用性

NFS 网络共享服务,通过 DRBD 和 Heartbeat 来实现 NFS 的高可用性。

一 基本配置

1、配置 ip 地址

Server1 192.168.2.10/24

Server2 192.168.2.20/24

其中 vip192.168.2.100/24

2、修改主机名

[root@localhost ~]# vim /etc/sysconfig/network

HOSTNAME=server1.a.com

[root@localhost ~]# hostname server1.a.com

[root@localhost ~]# vim /etc/sysconfig/network

HOSTNAME=server2.a.com

[root@localhost ~]# hostname server2.a.com

3、两个节点能够互相解析

[root@node1 ~]# vim /etc/hosts

192.168.2.10 server1.a.com

192.168.2.20 server2.a.com

—-server1server2 相同

4、创建两个大小相同的分区或一块硬盘

DRBD+Heartbeat+NFS 高可用性配置笔记



5、如果两台虚拟机时间不同步可以用 hwclock -s 来同步时钟 ,或是 NTF 服务器





二 安装 DRBD 配置





1、安装配置

[root@server1 ~]# yum -y install drbd83 kmod-drbd83

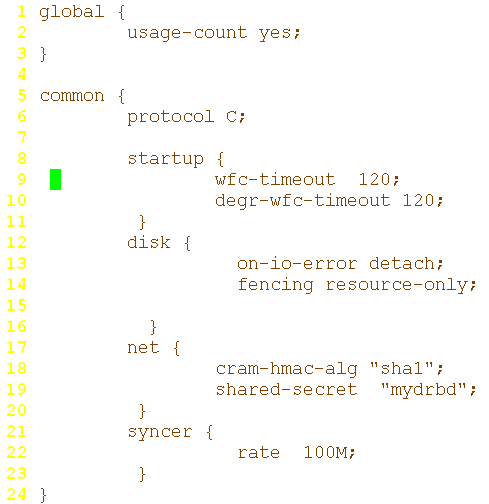

[root@server1 ~]# vim /etc/drbd.d/global_common.conf

DRBD+Heartbeat+NFS 高可用性配置笔记



usage-count 用法统计设为 no 可以提高性能

Protocol C 使用 C 协议,提高数据存储安全

on-io-error io 出错时拆除磁盘

net{} 使用加密算法及密钥

syncer{} 同步速率

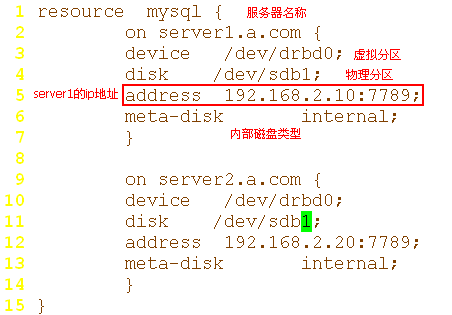

[root@server1 ~]# vim /etc/drbd.d/mysql.res —-添加资源这里命名为mysql.res

DRBD+Heartbeat+NFS 高可用性配置笔记



server2server1 一样配置

2、初始化资源,并启动服务

[root@server1 drbd.d]# drbdadm create-md mysql

[root@server2 drbd.d]# drbdadm create-md mysql

[root@server1 drbd.d]# service drbd start && chkconfig drbd on

[root@server2 drbd.d]# service drbd start && chkconfig drbd on

[root@server1 ~]# mkdir /data —建立挂载点

[root@server2 ~]# mkdir /data



3、server1

[root@server1 ~]# drbdadm — –overwrite-data-of-peer primary mysql —指定主节点在 server1

[root@server1 ~]# mkfs -t ext3 -L drbdmysql /dev/drbd0 —格式化

[root@server1 ~]# mount /dev/drbd0 /data —挂载

4、查看状态

[root@server1 ~]# drbd-overview

0:mysql Connected Primary/Secondary UpToDate/UpToDate C r—- /data ext3 950M 18M 885M 2%

[root@server2 ~]# drbd-overview

0:mysql Connected Secondary/Primary UpToDate/UpToDate C r—-

—server1为主 server2 为辅



NFS配置

[root@server1 ~]# vim /etc/exports —添加如下:

/data *(rw,sync)

[root@server1 ~]# vim /etc/rc.d/init.d/nfs 编辑启动脚本 -2 改为 -9 如下:

killproc nfsd -9

Server2server1 配置相同



Heartbeat的配置



1、安装、配置

[root@server1 ~]# yum localinstall heartbeat-2.1.4-9.el5.i386.rpm heartbeat-pils-2.1.4-10.el5.i386.rpm heartbeat-stonith-2.1.4-10.el5.i386.rpm libnet-1.1.4-3.el5.i386.rpm perl-MailTools-1.77-1.el5.noarch.rpm -y –nogpgcheck

[root@server1 ~]# cd /usr/share/doc/heartbeat-2.1.4/

[root@server1 heartbeat-2.1.4]# cp authkeys haresources ha.cf /etc/ha.d/

[root@server1 ha.d]# vim authkeys

auth 3

3 md5 hello —md5验证

[root@server1 ha.d]# chmod 600 authkeys

[root@server1 ha.d]# vim ha.cf

debugfile /var/log/ha-debug —开启监控日志

keepalive 2 —两秒检测一次心跳线连

deadtime 10 —10 秒测试不到主服务器心跳线为有问题出现

warntime 10 —警告时间

initdead 120 —初始化启动时 120 秒无连接视为正常

udpport 694 —udp 端口 694 连接

bcast eth0 eth0 上监测心跳

node server1.a.com

node server2.a.com

auto_failback off –禁用回滚切换

respawn hacluster /usr/lib/heartbeat/ipfail –监控 ipfail 进程是否挂掉,如果挂掉重启

[root@server1 ha.d]# vim haresources

server1.a.com 192.168.20.100/24/eth0 drdbdisk::mysql Filesystem::/dev/drbd0::/data::ext3 nfsd



[root@server1 ha.d]# cd /etc/ha.d/resource.d/

[root@server1 resource.d]# vim nfsd —编写资源控制脚本如下:

killall -9 nfsd ;

/etc/init.d/nfs restart ;

exit 0

[root@server1 resource.d]# chmod 755 nfsd



Server2server1 相同





在两节点上启动heartbeat

service heartbeat start

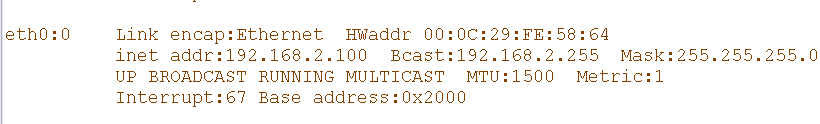

server1 上可以看到是主节点如下:

DRBD+Heartbeat+NFS 高可用性配置笔记



[root@server1 heartbeat]# drbd-overview

0:mysql Connected Primary/Secondary UpToDate/UpToDate C r—- /data ext3 950M 18M 885M 2%

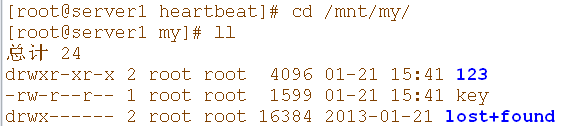

建立新挂载点,并挂载

mkdir /mnt/my

mount 192.168.2.100:/data /mnt/my

DRBD+Heartbeat+NFS 高可用性配置笔记

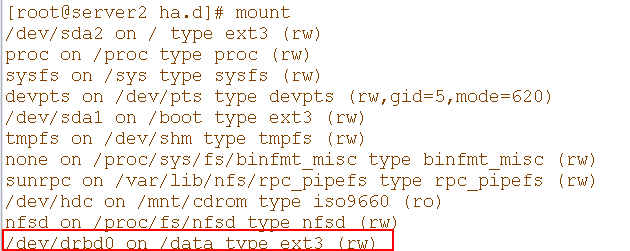

server1 节点失效时,server2节点自动挂载分区

DRBD+Heartbeat+NFS 高可用性配置笔记







并通过 mount 192.168.2.100:/data /mnt/my 来挂载访问共享,不间断对共享数据的访问。!!!

DRBD 的详细介绍:请点这里
DRBD 的下载地址:请点这里
