HeartBeat+LVS+Ldirectord高可用负载均衡解决方案

124次阅读
没有评论

共计 3144 个字符,预计需要花费 8 分钟才能阅读完成。

1、通过 Heartbeat 来实现 HA 群集,已达到实时监控主 Director 的运行状态,一旦主状态死掉,处于备份状态的 Director 立即激活为主状态,实现高可用性。

2、通过了 ldirectord 实时监控 Director 后方的 real server 的运行状态,一旦 real server 的相关服务死掉,或者网卡坏掉的话,Director将不会再将客户的请求定向到该 real server 上。

3、LVSDR

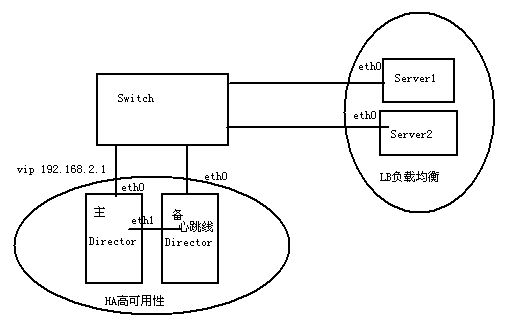

拓扑如下:

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案

















Server1ip192.168.2.100 接口 lo:0vip192.168.2.1

Server2ip192.168.2.200 接口 lo:0vip192.168.2.1

Directoreth0ip192.168.2.10

Eth1ip192.168.3.1

Directoreth0ip192.168.2.20

Eth1ip192.168.3.2

Vip 192.168.2.1











Director1的配置

1、分别配置 ip 地址及主机名

Lo:0接口 ip 地址的配置

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



修改 Director 的主机名

Hostname director1 及编辑/etc/sysconfig/network

hosts文件如下:

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



其他的略

2、安装 heartbeat 所需的软件以实现 HA 如下:

heartbeat-2.1.4-9.el5.i386.rpm

heartbeat-ldirectord-2.1.4-9.el5.i386.rpm

heartbeat-pils-2.1.4-10.el5.i386.rpm

heartbeat-stonith-2.1.4-10.el5.i386.rpm

libnet-1.1.4-3.el5.i386.rpm

perl-MailTools-1.77-1.el5.noarch.rpm –nogpgcheck



yum localinstall -y heartbeat-2.1.4-9.el5.i386.rpm heartbeat-ldirectord-2.1.4-9.el5.i386.rpm heartbeat-pils-2.1.4-10.el5.i386.rpm heartbeat-stonith-2.1.4-10.el5.i386.rpm libnet-1.1.4-3.el5.i386.rpm perl-MailTools-1.77-1.el5.noarch.rpm –nogpgcheck



3、将 authkeys haresources ha.cf 这三个文件拷贝到 /etc/ha.d/ 目录下,并依次编辑如下:

cd /usr/share/doc/heartbeat-2.1.4/

cp authkeys haresources ha.cf /etc/ha.d/

cd /etc/ha.d/

vim ha.cf

bcast eth1 —指明心跳探测接口

node Director1

node Director2

vim authkeys

auth 3

3 md5 0b8e3683637d469bd73abc7e19e2156c –md5验证(后边的 md5 密文随意只要两个 Director 的一样)

chmod 600 authkeys

vim haresources

Director1 192.168.2.1/24/eth0 ldirectord::ldirectord.cf –Director1 是指明处于主状态的 director192.168.2.1 vip ldirectordheartbeat 控制的服务,ldirectord.cf ldirectord 要调用的参数。



4、ldirectord.cf 拷贝到 /etc/ha.d/ 目录下

cd /usr/share/doc/heartbeat-ldirectord-2.1.4/

cp ldirectord.cf /etc/ha.d/

cd /etc/ha.d/

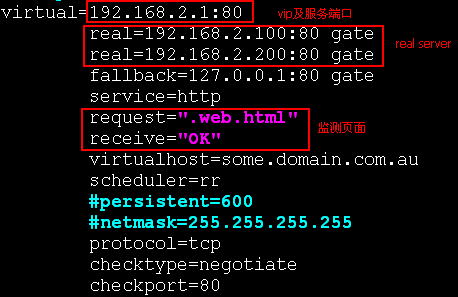

vim ldirectord.cf 修改如下:

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



Fallback=127.0.0.1:80 —real server 都死掉的话,vip指向本机

persistent=600 —这个是持久连接

checktype=negotiate —检测类型 negotiate,表示 DR 发送请求,realserver恢复特定字符串才表示服务正常;connect,表示 DR 能够连线 realserver 即正常。

Ldirectord通过访问含有 OK 内容的 .web.html 这个 web 页面来达到监测后方的 real server 的,当后方的 server 死掉或这是 web 服务停止,自然就就访问不到 .web.html 这个页面了。



5、确保 ipvsadm 没有规则,并处于 stop 状态和开机不启动

ipvsadm -C

service ipvsadm save

service ipvsadm stop

chkconfig ipvsadm off

如果是才按装 ipvsadm 执行一下 service ipvsadm save 就可以了





Director2的配置(2–5步)完全相同,(略)















Real server1的配置

1、安装 httpd, 配置好 web 服务

2、/var/www/html/ 目录下新建上述的 .web.html 文件

cd /var/www/html/

touch .web.html

echo “OK” >.web.html

3、配置 arp_ignorearp_announce 参数禁用 arp 广播响应

echo “net.ipv4.conf.eth0.arp_ignore = 1” >>/etc/sysctl.conf

echo “net.ipv4.conf.eth0.arp_announce = 2” >>/etc/sysctl.conf

sysctl -p

4、配置路由

route add -host 192.168.2.1 dev eth0

5、开启 httpd 服务

Real server2的配置与 Real server1 的配置一样







director 上依次启动heartbeat

Director1 上增加了 eth0:0 接口如下:

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案

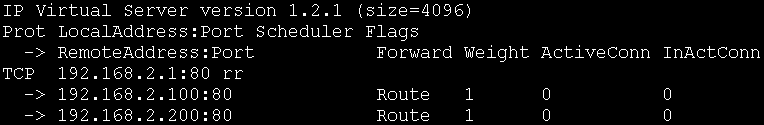

规则也已启用

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



Director2上并没有这些,因为它是处于备份状态的

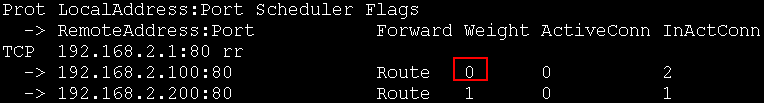

假如后方的一个 serverhttpd服务停了,主 Director 就访问不到 .web.html 这个页面了,就会将删除到该 server 的定向规则。

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



只是权重变为了“0”,并没有将这条规则删除,需要将静默模式改为 no 如下:

vim ldirectord.cf

quiescent=no

重启 heartbeat 定向到停止 httpd 服务的规则被删除了如下:

HeartBeat+LVS+Ldirectord 高可用负载均衡解决方案



!!!
