VLAN与三层交换机详解

共计 665 个字符，预计需要花费 2 分钟才能阅读完成。

VLAN 概述
VLAN（虚拟局域网）是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。一个 VLAN 可以在一个交换机或者跨交换机实现。VLAN 可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组。基于交换机的虚拟局域网能够为局域网解决冲突域、广播域、带宽问题。
VLAN 配置实验

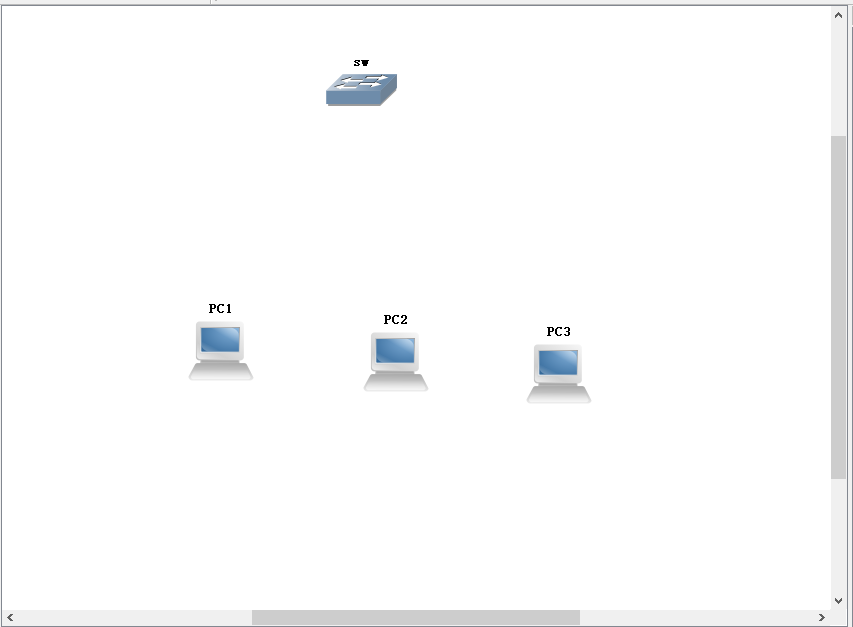

实验开始之前我们首先往 GNS3 操作区中拉入一台交换区，三台 PC 机。

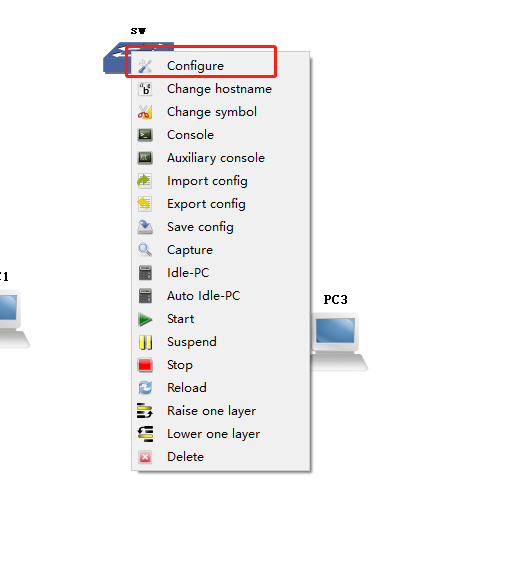

接下来就需要我们对交换机进行配置了。

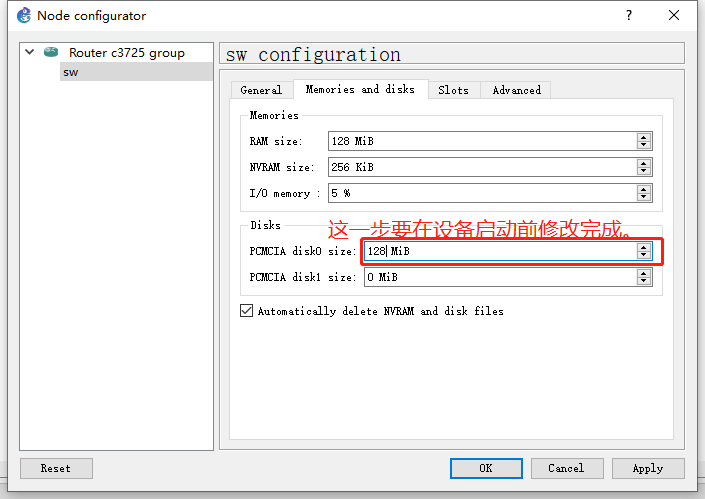

首先我们要给交换机一个储存容量，但一定要记得在开启之前进行配置，不然之后的格式化会花去大量的时间。

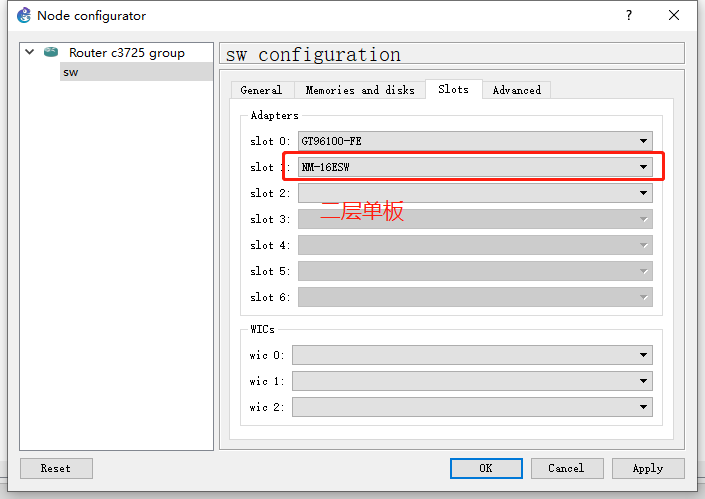

因为是对交换机的配置所以我们要配置一个二层单板。

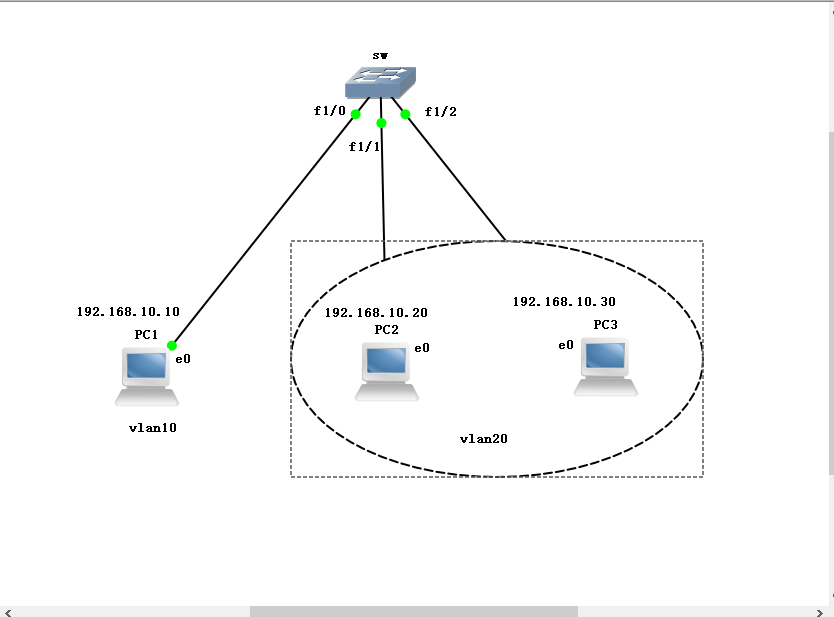

交换机硬件配置完成，我们就可以对 PC 机的 IP 地址和 VLAN 划分进行规划了，规划结果如下图所示。

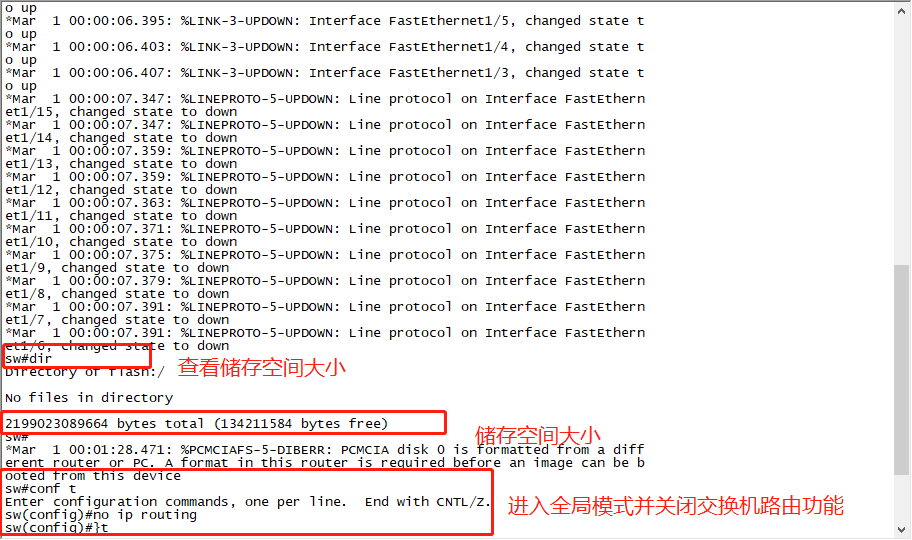

下面我们还需要对各个设备的借口进行一些配置，首先我们进入交换机的运行模式，之后对我们设置的交换机储存容量进行查看，然后就是关闭交换机的路由功能。

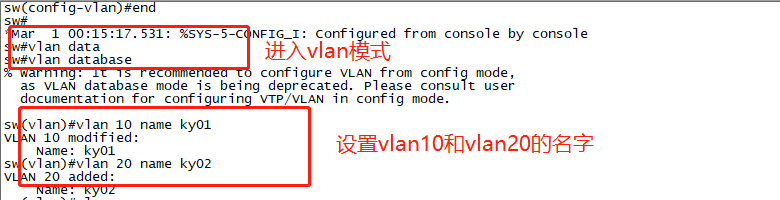

然后就与要我们对 vlan 进行设置了，这里我们先给 vlan10 和 20 一个名字。

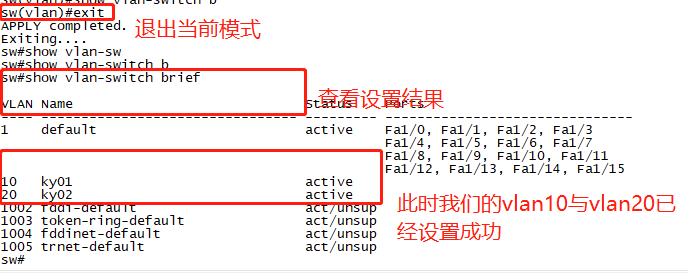

设置完每一步要记得查看是否设置成功。

接下来就是对与 vlan10 和 vlan20 相连的接口的设置，我们将交换机 f1/ 0 的接口设置为 vlan10，f1/ 1 和 f1/ 2 接口设置为 vlan20。当然设置完记得查看。

交换机配置完成，就需要对 PC 机进行配置了，首先我们给三台 PC 机配置三个处于同一网段的但不同的 IP 地址。

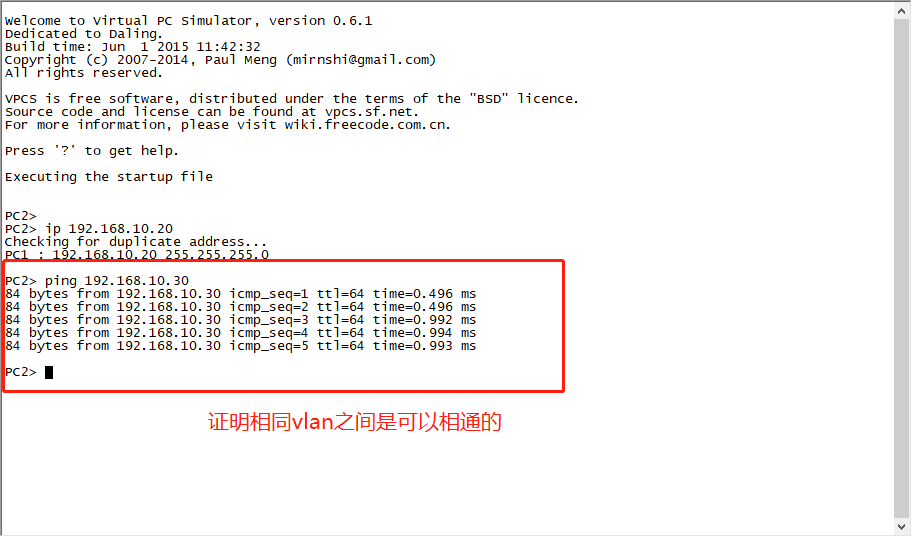

下面就可以进行实验来验证结果了。结果证明不同 vlan 及时相同网段也是无法相通的，只有相同 vlan 才可以相通。
