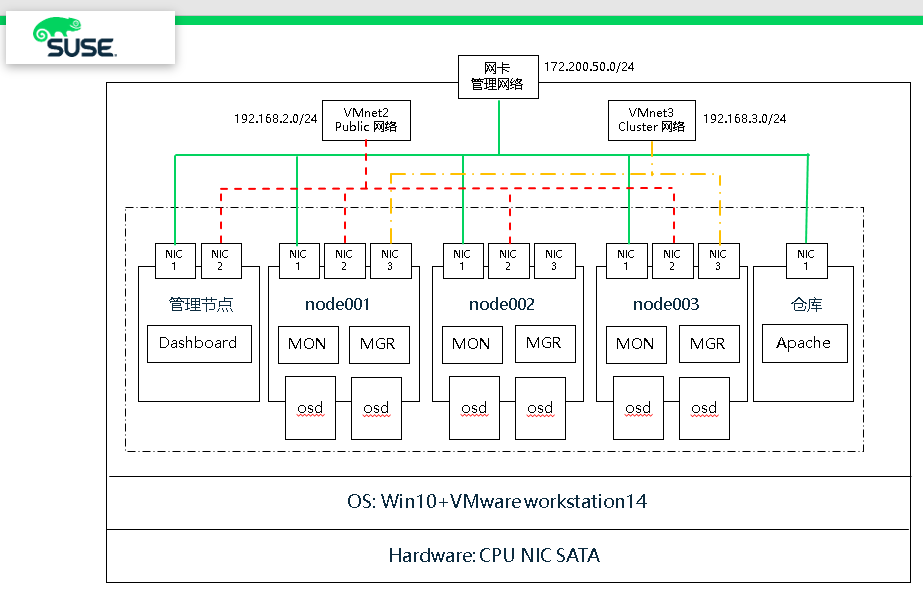

- Storage 6 网络架构
- Storag 6 网络环境配置
主机名 | Public 网络 | 管理网络 | 集群网络 | 说明 |
admin | 192.168.2.39 | 172.200.50.39 | — | 管理节点 |
node001 | 192.168.2.40 | 172.200.50.40 | 192.168.3.40 | MON,OSD |
node002 | 192.168.2.41 | 172.200.50.41 | 192.168.3.41 | MON,OSD |
node003 | 192.168.2.42 | 172.200.50.42 | 192.168.3.42 | MON,OSD |
node004 | 192.168.2.43 | 172.200.50.43 | 192.168.3.43 | OSD |
smt | — | 172.200.50.19 | — | 仓库系统 |
网络模式 | VMnet2 | 桥接（环回接口） | VMnet3 |
|
Win10 添加环回接口
VMware workstation 中很多人喜欢桥接到物理网卡，而现在笔记本上很多是无线网卡，基本 IP 地址获取方式为 DHCP，动态方式地址会变。为了能够稳定的访问内部虚拟机，因此通过建立环回接口来管理和访问所有虚拟机。当然访问的方式有多样性，我比较喜欢采用这种方式来 SSH 访问。

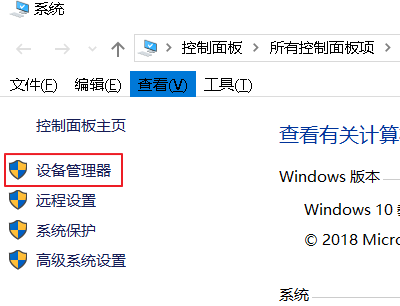

1、右键“此电脑”，选择“属性”，单击“设备管理器”；

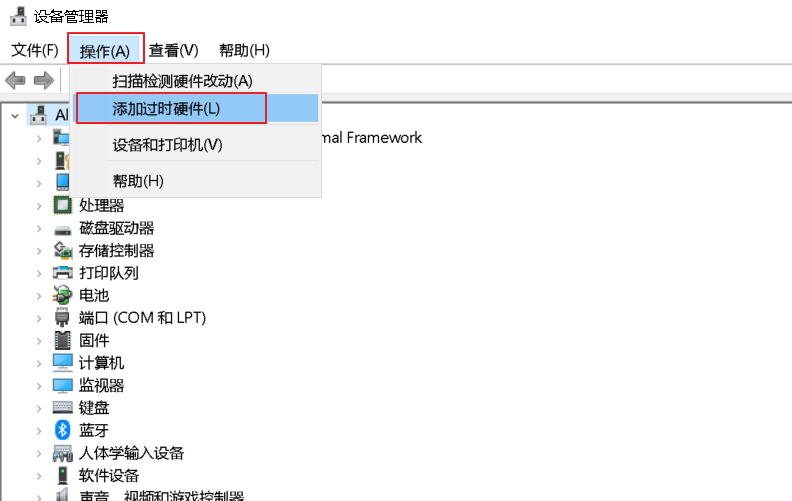

2、单击“设备管理器”后，出现设备管理器选项，选中用户名，右键选择“添加过时硬件”；

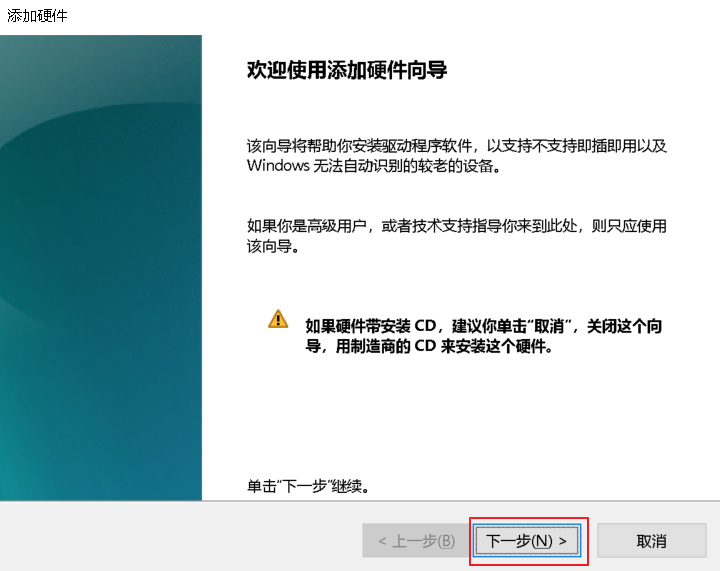

3、点击后进入安装向导界面，单击“下一步”；

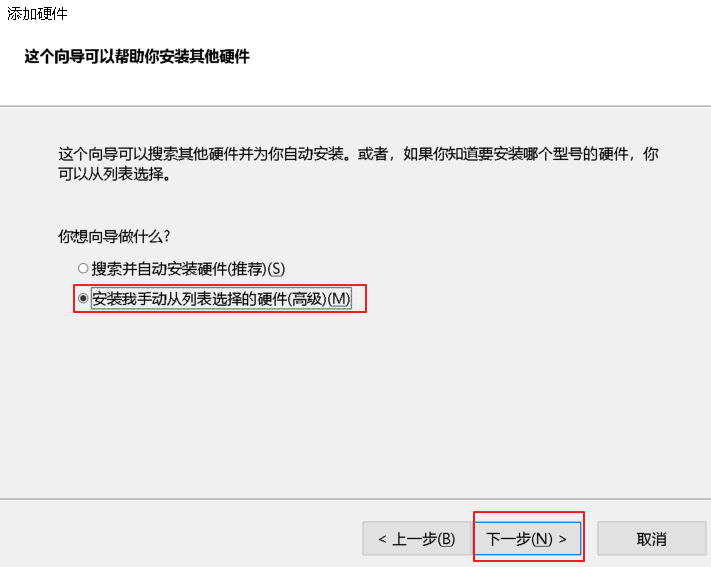

4、选择“安装我手动从列表选择的硬件 (高级)(M)”, 并单击“下一步”；

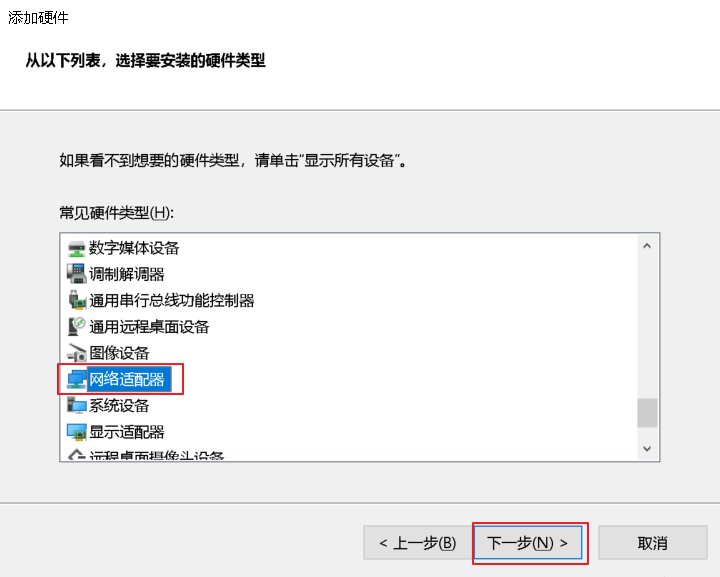

5、添加硬件，选择要安装的硬件类型，此处选择“网络适配器”，并单击下一步；

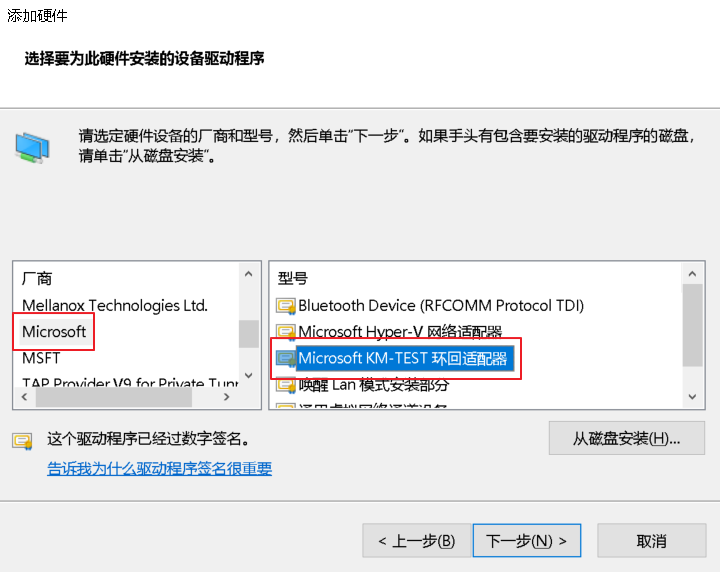

6、添加硬件，选择硬件安装的设备驱动程序，厂商选择“Microsoft”, 型号选择“Microsoft KM-TEST 环回适配器”，单击“下一步”；

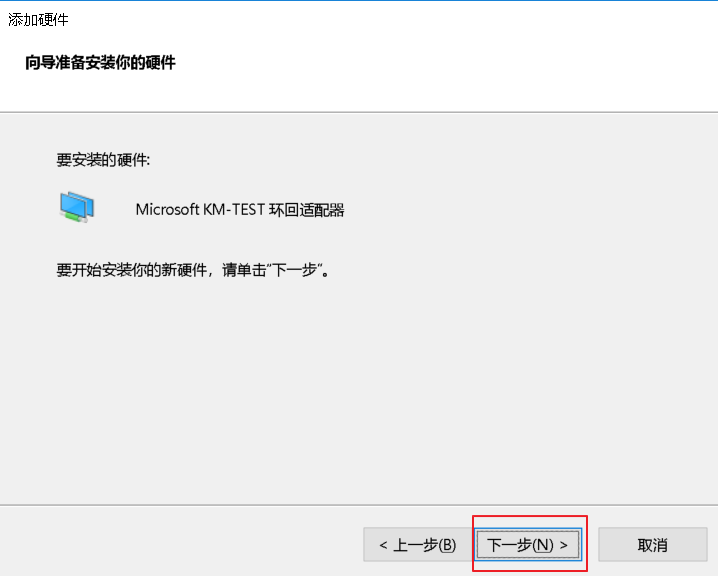

7、进入“向导准备安装你的硬件”界面

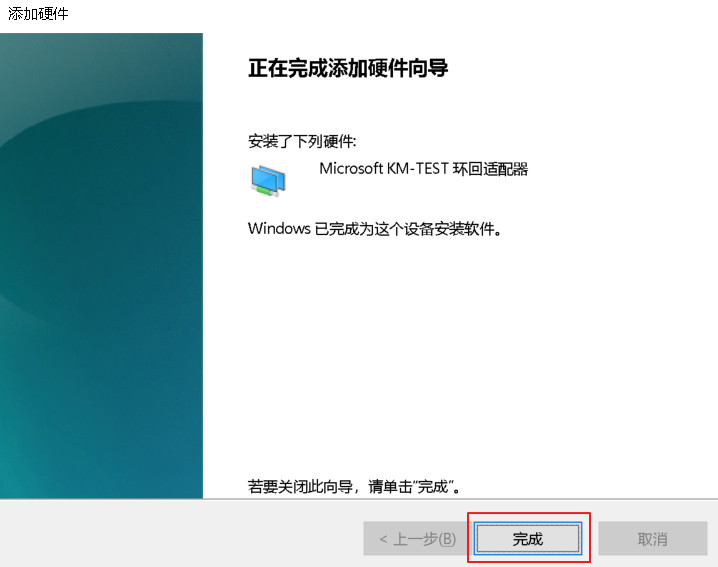

8、单击“下一步”，此时会经过一个短暂的安装过程，点击“完成”即安装成功；

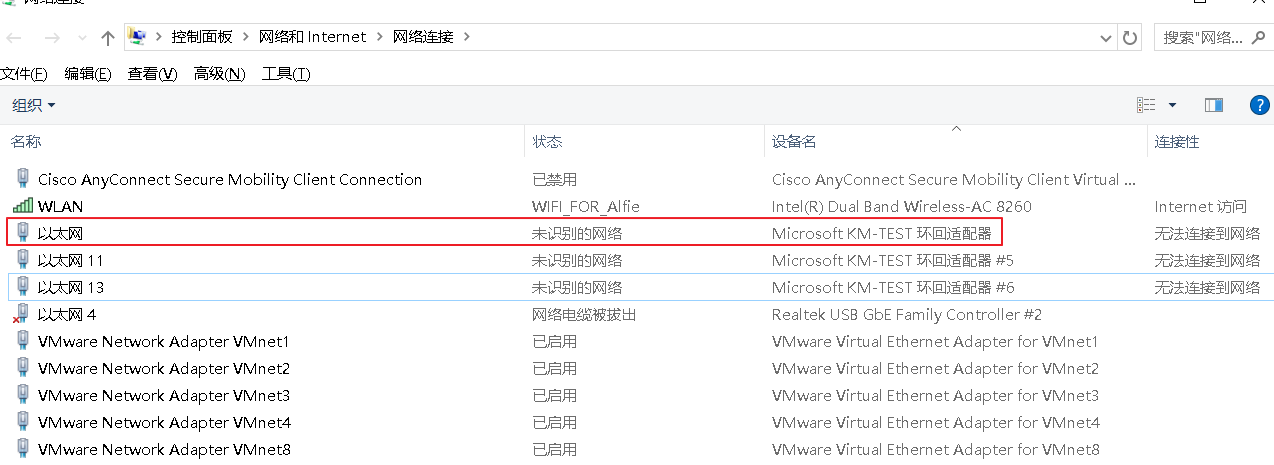

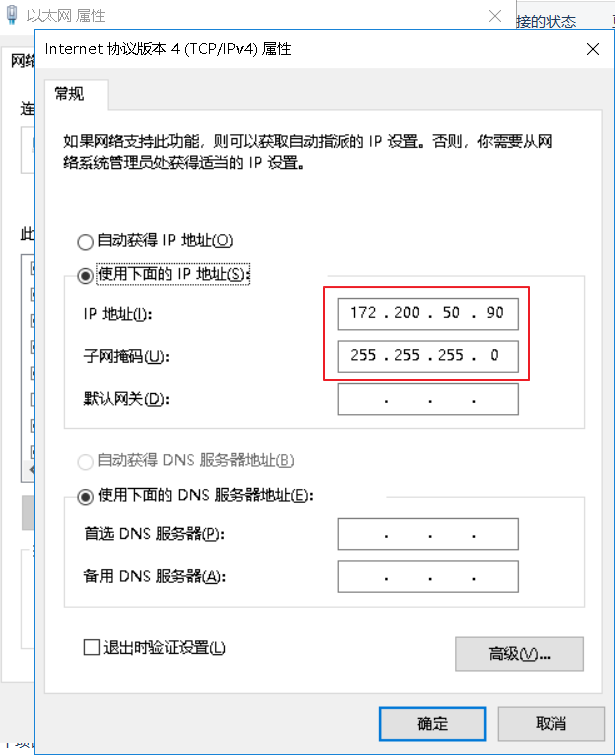

9、完成后，返回“网络和共享中心”，可以看到虚拟环回添加成功，根据自己需要配置 IP 即可使用。
VMware 添加虚拟机、配置网络
虚拟网络编辑

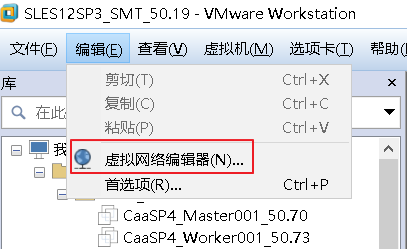

1、点击编辑菜单 — 虚拟网络编辑器，进入编辑网络对话框

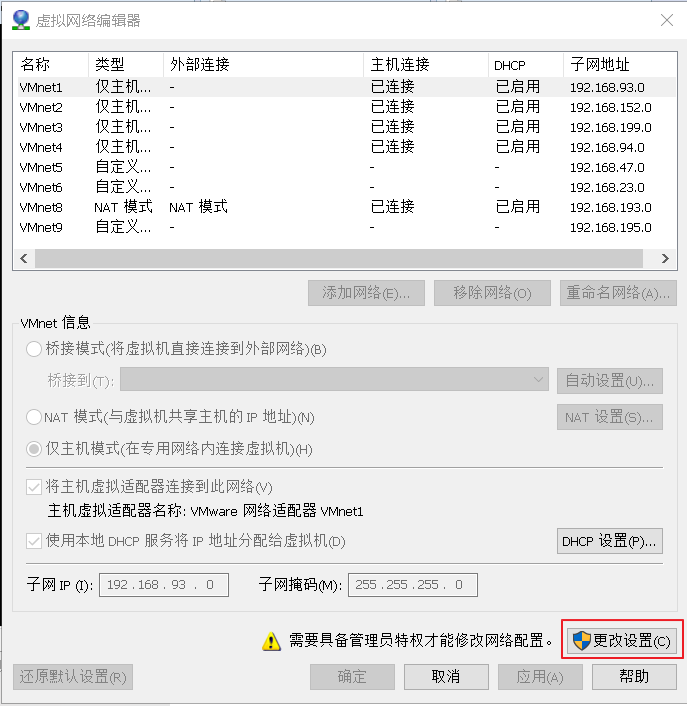

2、点击更改设置
3、点击 VMnet0，选择桥接模式，选择之前创建的环回接口“Mcrosoft KM-TEST 环回适配器”

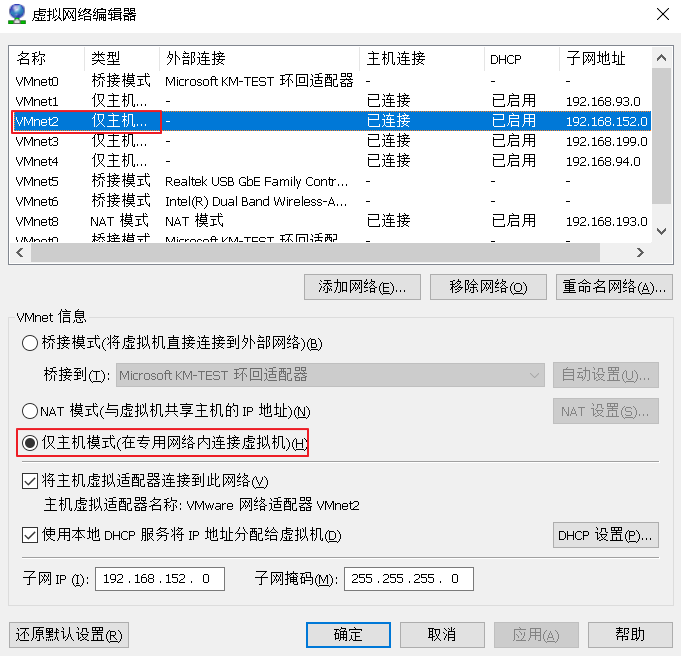

4、点击 VMnet2 和 VMnet3 选择仅主机模式
创建虚拟机

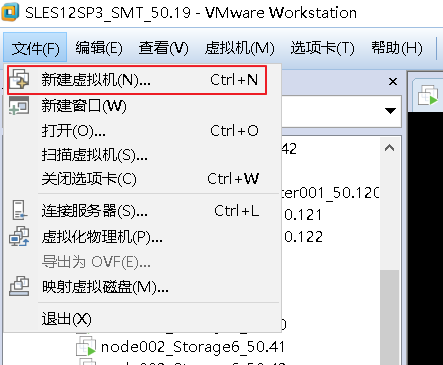

1、点击菜单文件，新建虚拟机

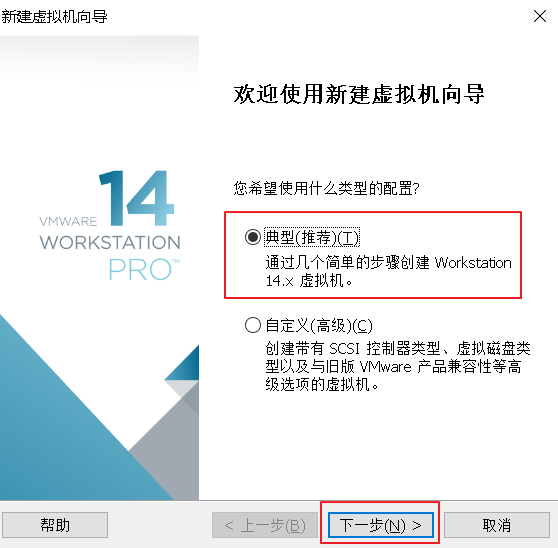

2、选择典型，点击下一步

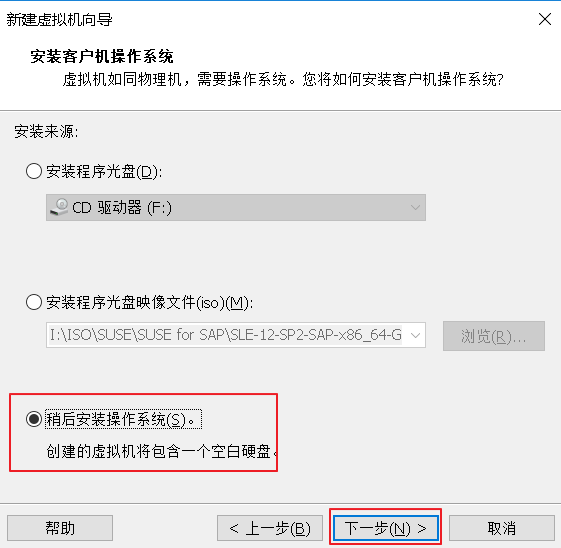

3、选择稍后安装操作系统，点击下一步

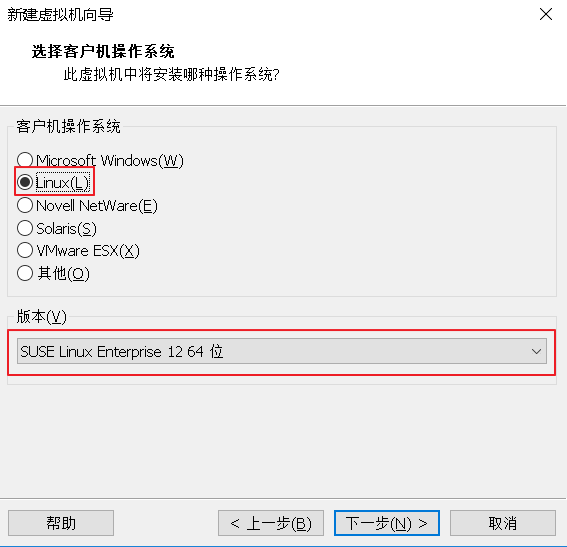

4、客户机操作系统选择 Linux , 版本选择 SLES12，由于 VMworkstation 14 版本没有 SLES15，选择 SLES12 不影响使用

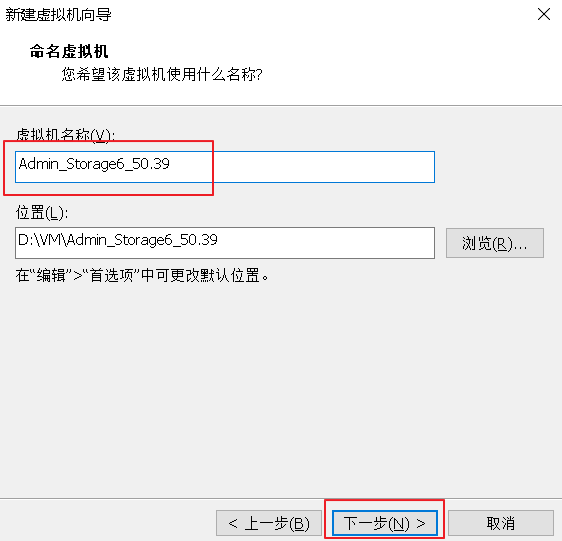

5、虚拟机命名

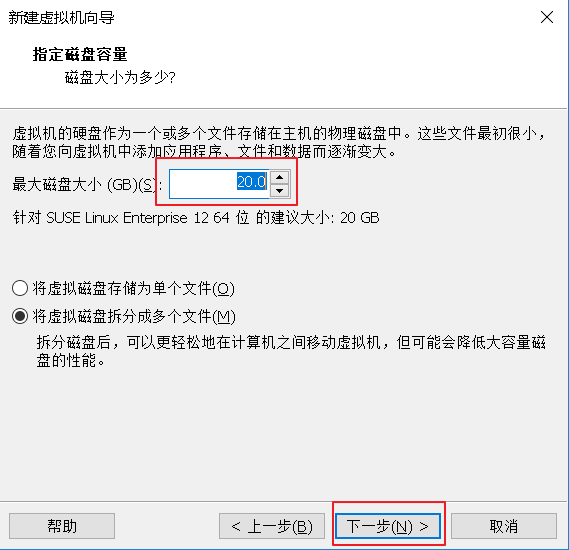

6、设置虚拟机磁盘大小，20GB 足够

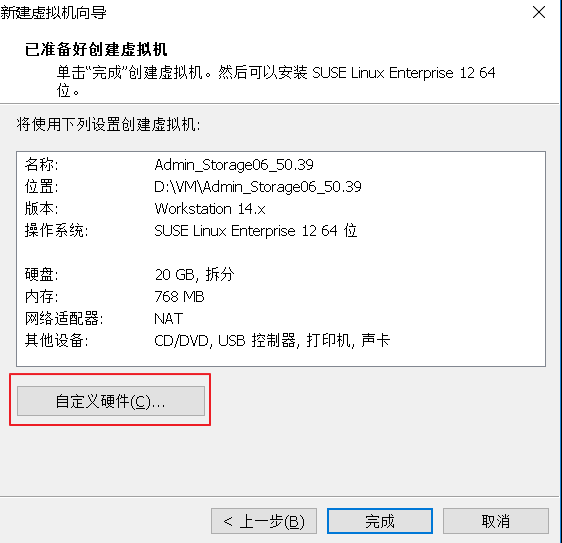

7、点击自定义硬件
8、设置内存为 2G

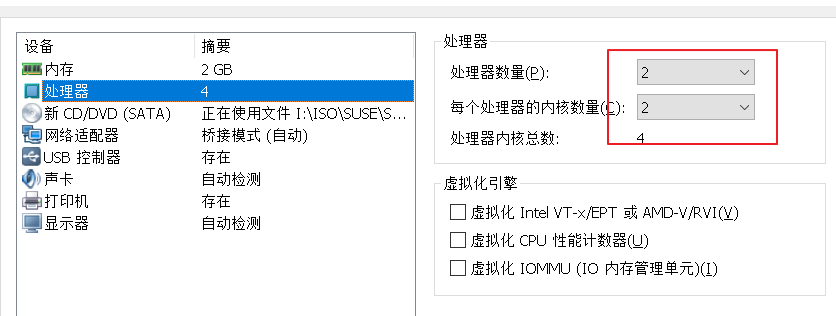

9、设置 CPU，2 颗 CPU，每颗 CPU 2 核

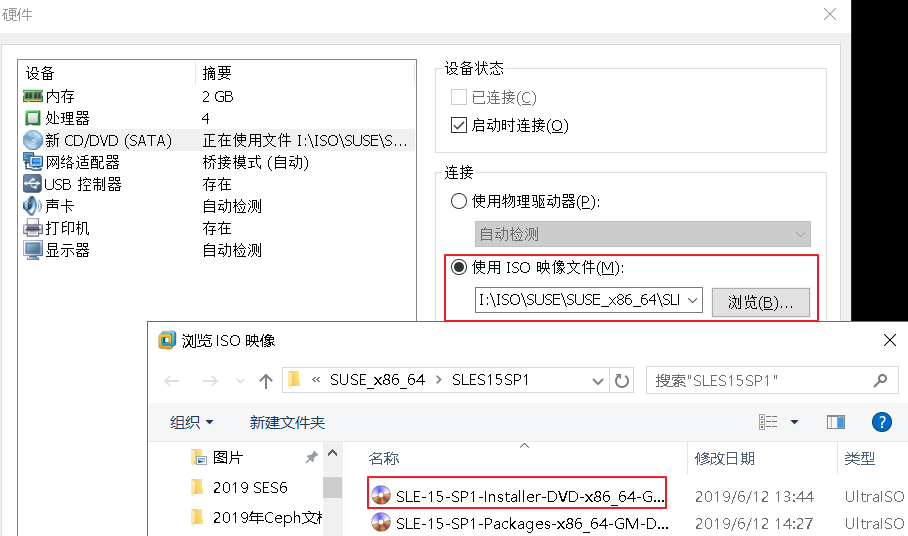

10、添加镜像文件，选择 SLE-15-SP1-Installer-DVD-x86-65

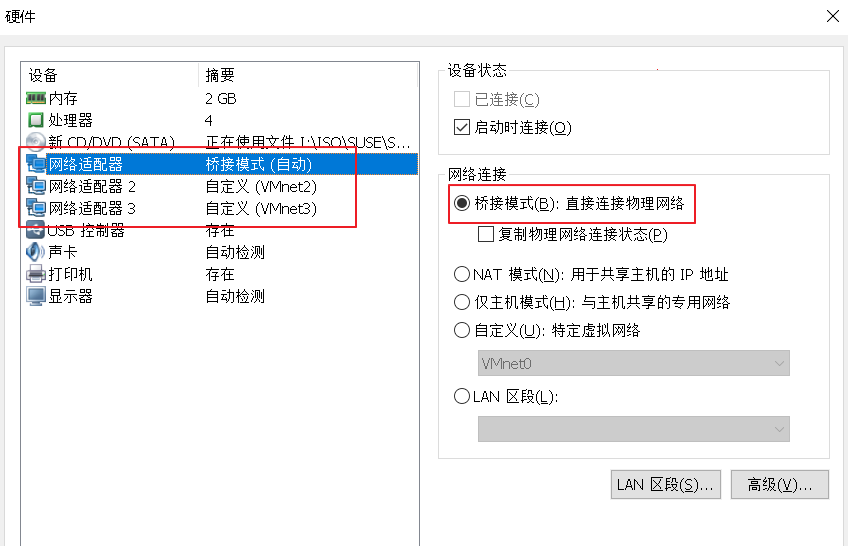

11、添加 3 块网卡，第 1 块网络适配器用于管理网络，点击桥接模式，桥接到之前添加的环回接口，第 2 块选择自定义 VMnet2，第 3 块选择自定义 VMnet3

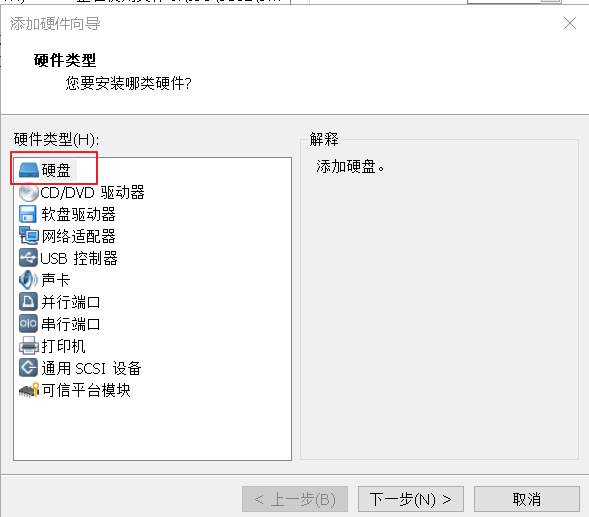

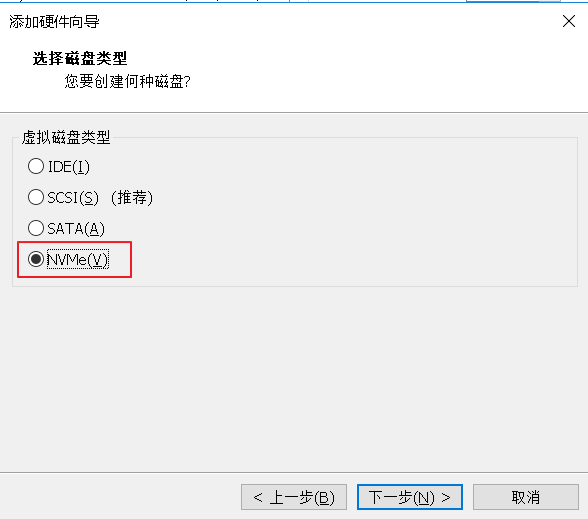

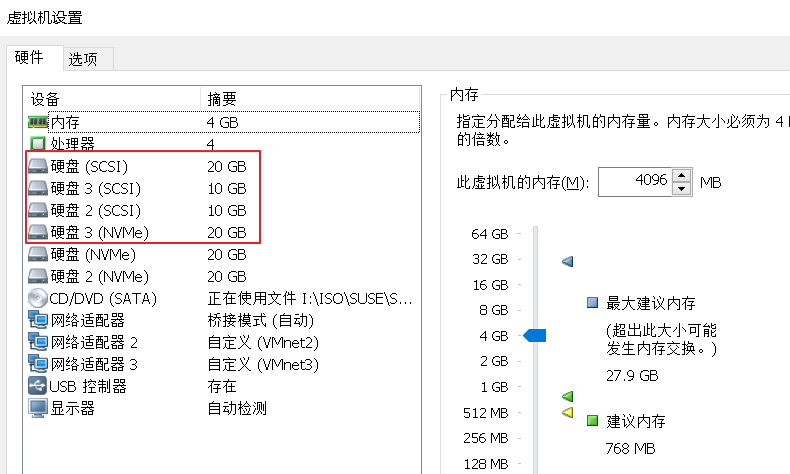

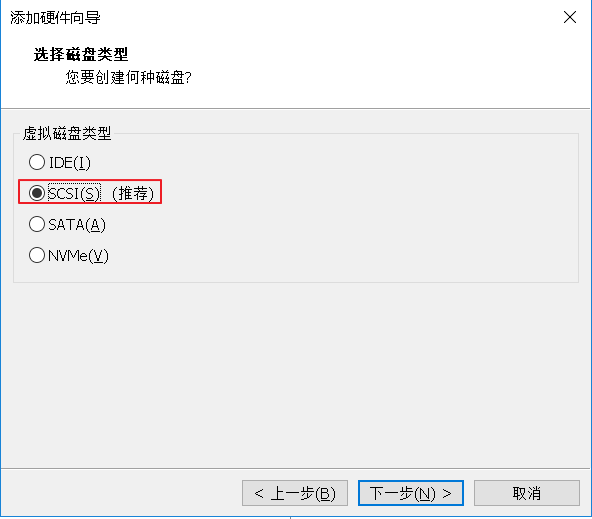

12、添加分布式存储需要的磁盘，2 块 SCSI 硬盘 10G，1 块 20G nvme 磁盘（管理节点和仓库节点无需添加）

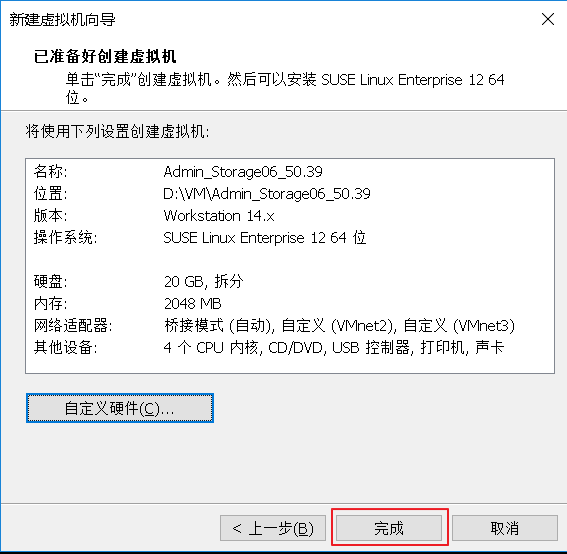

13、点击完成
