引言

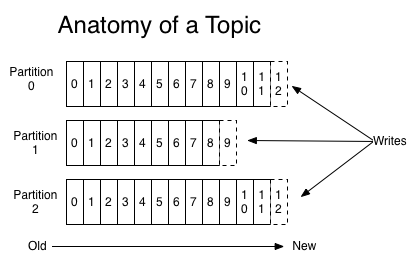

Kafka 中的 Message 是以 topic 为基本单位组织的，不同的 topic 之间是相互独立的。每个 topic 又可以分成几个不同的 partition(每个 topic 有几个 partition 是在创建 topic 时指定的)，每个 partition 存储一部分 Message。借用官方的一张图，可以直观地看到 topic 和 partition 的关系。

partition 是以文件的形式存储在文件系统中，比如，创建了一个名为 page_visits 的 topic，其有 5 个 partition，那么在 Kafka 的数据目录中 (由配置文件中的 log.dirs 指定的) 中就有这样 5 个目录: page_visits-0，page_visits-1，page_visits-2，page_visits-3，page_visits-4，其命名规则为 <topic_name>-<partition_id>，里面存储的分别就是这 5 个 partition 的数据。

接下来，本文将分析 partition 目录中的文件的存储格式和相关的代码所在的位置。

Partition 的数据文件

Partition 中的每条 Message 由 offset 来表示它在这个 partition 中的偏移量，这个 offset 不是该 Message 在 partition 数据文件中的实际存储位置，而是逻辑上一个值，它唯一确定了 partition 中的一条 Message。因此，可以认为 offset 是 partition 中 Message 的 id。partition 中的每条 Message 包含了以下三个属性：

• offset
• MessageSize
• data

其中 offset 为 long 型，MessageSize 为 int32，表示 data 有多大，data 为 message 的具体内容。它的格式和 Kafka 通讯协议中介绍的 MessageSet 格式是一致。

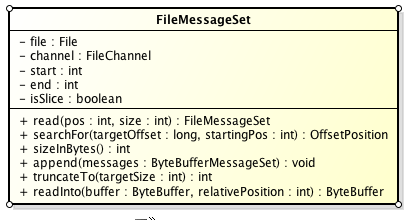

Partition 的数据文件则包含了若干条上述格式的 Message，按 offset 由小到大排列在一起。它的实现类为 FileMessageSet，类图如下：

它的主要方法如下：

• append: 把给定的 ByteBufferMessageSet 中的 Message 写入到这个数据文件中。
• searchFor: 从指定的 startingPosition 开始搜索找到第一个 Message 其 offset 是大于或者等于指定的 offset，并返回其在文件中的位置 Position。它的实现方式是从 startingPosition 开始读取 12 个字节，分别是当前 MessageSet 的 offset 和 size。如果当前 offset 小于指定的 offset，那么将 position 向后移动 LogOverHead+MessageSize（其中 LogOverHead 为 offset+messagesize，为 12 个字节）。
• read：准确名字应该是 slice，它截取其中一部分返回一个新的 FileMessageSet。它不保证截取的位置数据的完整性。
• sizeInBytes: 表示这个 FileMessageSet 占有了多少字节的空间。
• truncateTo: 把这个文件截断，这个方法不保证截断位置的 Message 的完整性。
• readInto: 从指定的相对位置开始把文件的内容读取到对应的 ByteBuffer 中。

我们来思考一下，如果一个 partition 只有一个数据文件会怎么样？

1. 新数据是添加在文件末尾（调用 FileMessageSet 的 append 方法），不论文件数据文件有多大，这个操作永远都是 O(1)的。
2. 查找某个 offset 的 Message（调用 FileMessageSet 的 searchFor 方法）是顺序查找的。因此，如果数据文件很大的话，查找的效率就低。

那 Kafka 是如何解决查找效率的的问题呢？有两大法宝：1) 分段 2) 索引。

数据文件的分段

Kafka 解决查询效率的手段之一是将数据文件分段，比如有 100 条 Message，它们的 offset 是从 0 到 99。假设将数据文件分成 5 段，第一段为 0 -19，第二段为 20-39，以此类推，每段放在一个单独的数据文件里面，数据文件以该段中最小的 offset 命名。这样在查找指定 offset 的 Message 的时候，用二分查找就可以定位到该 Message 在哪个段中。

为数据文件建索引

数据文件分段使得可以在一个较小的数据文件中查找对应 offset 的 Message 了，但是这依然需要顺序扫描才能找到对应 offset 的 Message。为了进一步提高查找的效率，Kafka 为每个分段后的数据文件建立了索引文件，文件名与数据文件的名字是一样的，只是文件扩展名为.index。
索引文件中包含若干个索引条目，每个条目表示数据文件中一条 Message 的索引。索引包含两个部分（均为 4 个字节的数字），分别为相对 offset 和 position。

• 相对 offset：因为数据文件分段以后，每个数据文件的起始 offset 不为 0，相对 offset 表示这条 Message 相对于其所属数据文件中最小的 offset 的大小。举例，分段后的一个数据文件的 offset 是从 20 开始，那么 offset 为 25 的 Message 在 index 文件中的相对 offset 就是 25-20 = 5。存储相对 offset 可以减小索引文件占用的空间。
• position，表示该条 Message 在数据文件中的绝对位置。只要打开文件并移动文件指针到这个 position 就可以读取对应的 Message 了。

index 文件中并没有为数据文件中的每条 Message 建立索引，而是采用了稀疏存储的方式，每隔一定字节的数据建立一条索引。这样避免了索引文件占用过多的空间，从而可以将索引文件保留在内存中。但缺点是没有建立索引的 Message 也不能一次定位到其在数据文件的位置，从而需要做一次顺序扫描，但是这次顺序扫描的范围就很小了。

在 Kafka 中，索引文件的实现类为 OffsetIndex，它的类图如下：

主要的方法有：

• append 方法，添加一对 offset 和 position 到 index 文件中，这里的 offset 将会被转成相对的 offset。
• lookup, 用二分查找的方式去查找小于或等于给定 offset 的最大的那个 offset

小结

我们以几张图来总结一下 Message 是如何在 Kafka 中存储的，以及如何查找指定 offset 的 Message 的。

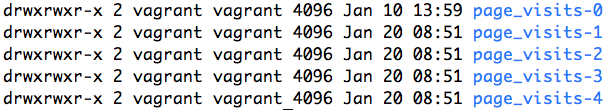

Message 是按照 topic 来组织，每个 topic 可以分成多个的 partition，比如：有 5 个 partition 的名为为 page_visits 的 topic 的目录结构为：

partition 是分段的，每个段叫 LogSegment，包括了一个数据文件和一个索引文件，下图是某个 partition 目录下的文件：

可以看到，这个 partition 有 4 个 LogSegment。

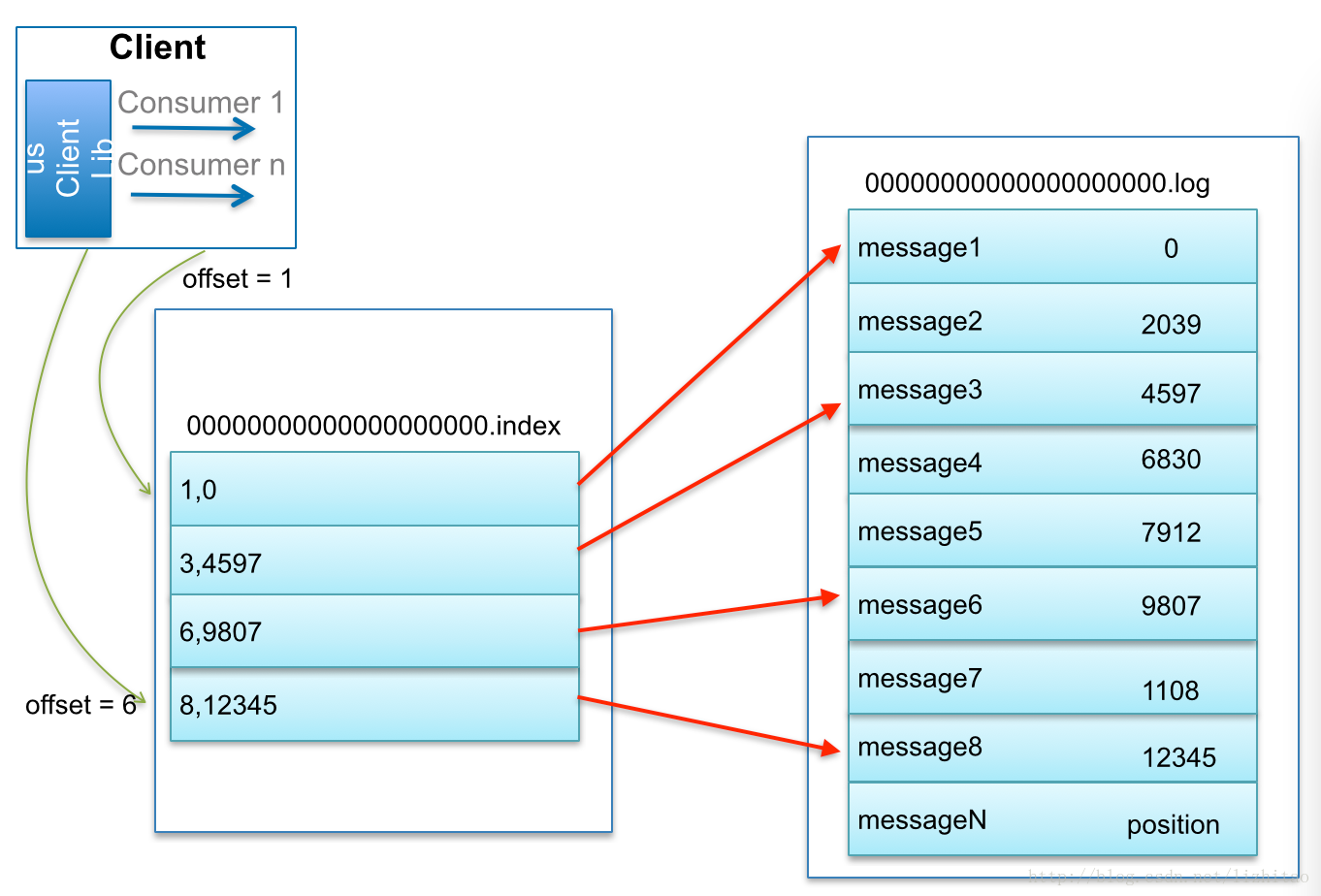

查找 Message 原理图：

比如：要查找绝对 offset 为 7 的 Message：

1. 首先是用二分查找确定它是在哪个 LogSegment 中，自然是在第一个 Segment 中。
2. 打开这个 Segment 的 index 文件，也是用二分查找找到 offset 小于或者等于指定 offset 的索引条目中最大的那个 offset。自然 offset 为 6 的那个索引是我们要找的，通过索引文件我们知道 offset 为 6 的 Message 在数据文件中的位置为 9807。
3. 打开数据文件，从位置为 9807 的那个地方开始顺序扫描直到找到 offset 为 7 的那条 Message。

这套机制是建立在 offset 是有序的。索引文件被映射到内存中，所以查找的速度还是很快的。

一句话，Kafka 的 Message 存储采用了分区 (partition)，分段(LogSegment) 和稀疏索引这几个手段来达到了高效性。
