LVS 的 DR 模式的原理详细介绍请看 LVS 负载均衡之 LVS-NAT 与 LVS-DR 模式原理详解这篇文章。

三台机器：

Director 节点：(ens33 192.168.10.53 vip ens33:0 192.168.10.80)
Real server1：(ens33 192.168.10.51 vip lo:0 192.168.10.80)
Real server2：(ens33 192.168.10.52 vip lo:0 192.168.10.80)

1. 配置两个 real server 服务器

（1）配置虚拟 IP 地址（VIP）

VIP 地址仅用作发送 Web 响应数据包的源地址，并不需要监听客户机的访问请求（改由调度器 Director 监听并分发）。因此使用虚接口 lo:0 来承载 VIP 地址。

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
 DEVICE=lo:0
 IPADDR=192.168.10.80
 NETMASK=255.255.255.255   # 子网掩码必须全为 1
 ONBOOT=yes 1

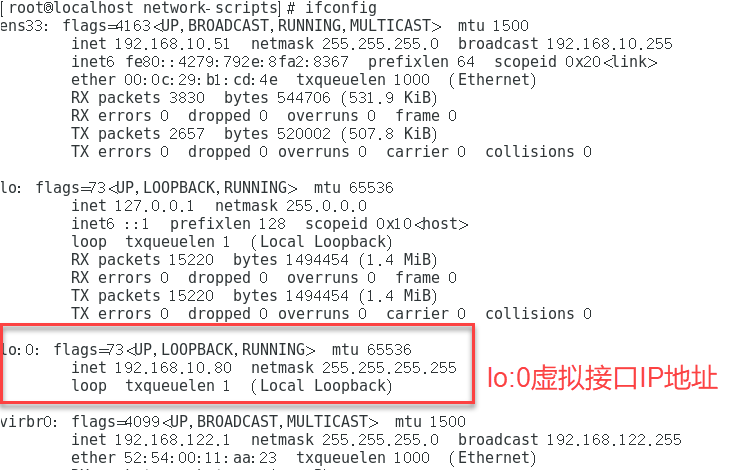

ifup lo:0     # 开启虚拟接口

LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集
（2）安装 httpd，创建测试网页

# 安装 httpd
yum install httpd -y

#real server1 创建测试网页
echo "Server 192.168.10.51" > /var/www/html/index.html
#real server2 创建测试网页
echo "Server 192.168.10.52" > /var/www/html/index.html

（3）启动 httpd 服务，关闭防火墙和安全性策略

# 启动 httpd 服务
systemctl start httpd.service
systemctl enable httpd.service

# 关闭防火墙和安全性策略
systemctl stop  firewalld.service
systemctl disable firewalld.service
setenforce 0

（4）在两台 real server 上配置启动脚本

vim /etc/init.d/rs.sh
  #!/bin/bash
  VIP=192.168.10.80
        case "$1" in
        start)
                ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP
                /sbin/route add -host $VIP dev lo:0      # 为本机添加一条路由记录
                echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
                echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
                echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
                echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
                sysctl -p >/dev/null 2>&1
                echo "RealServer Start OK"
                ;;
        stop)
                ifconfig lo:0 down
                route del $VIP /dev/null 2>&1
                echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
                echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
                echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
                echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
                echo "RealServer Stopd"
                ;;
        *)
                echo "Usage: $0 {start|stop}"
                exit 1
        esac
        exit 0

这里需要注意的是避免 ARP 通信紊乱，解决方案是：修改 RS 上内核参数（arp_ignore 和 arp_announce）将 RS 上的 VIP 配置在 lo 接口的别名上，并限制其不能响应对 VIP 地址解析请求。

arp_ignore= 1 表示系统只响应目的 IP 为本地 IP 的 ARP 请求。

arp_announce= 2 表示系统不使用 IP 包的源地址来设置 ARP 请求的源地址，而选择发送接口的 IP 地址。
（5）运行启动脚本

chmod +x rs.sh
service rs.sh start

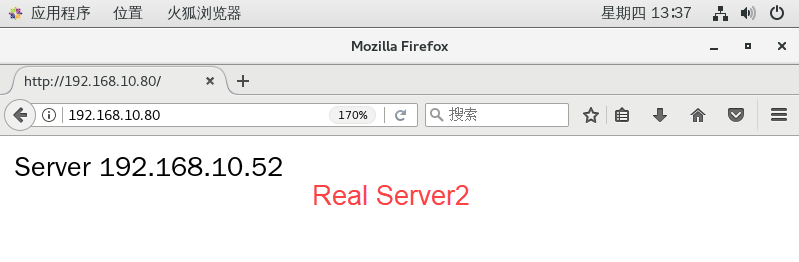

最后在本机上自测访问网站服务
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集

2. 配置 Director server 服务器

（1）配置虚拟 IP 地址，以便响应群集访问

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
vim ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.80
NETMASK=255.255.255.0

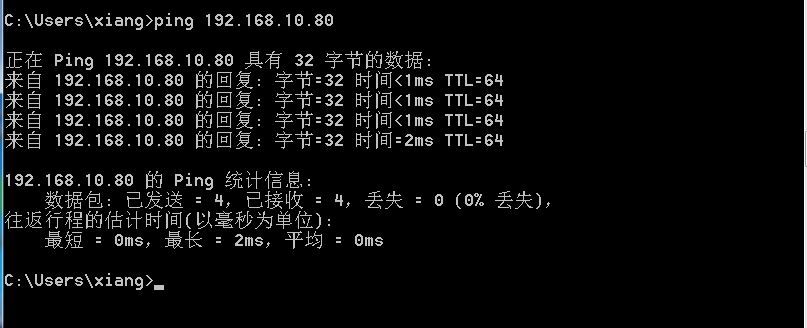

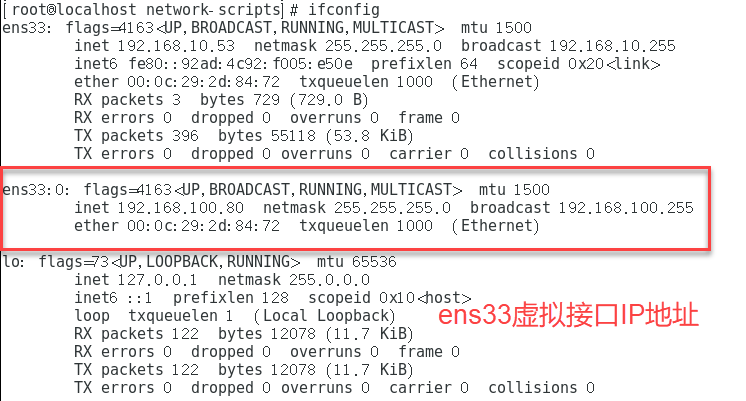

ifup ens33:0

LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集
（2）安装 ipvsadm 管理工具

yum install ipvsadm -y

（3）开启路由功能

vim /etc/sysctl.conf
net.ipv4.ip_forward=1
sysctl -p     # 保存

（4）调整 /proc 响应参数，关闭 Linux 内核重定向参数响应

vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p # 保存

（5）配置 Director 启动脚本

vim /etc/init.d/dr.sh
#!/bin/bash
GW=192.168.10.1
VIP=192.168.10.80
RIP1=192.168.10.51
RIP2=192.168.10.52
case "$1" in
    start)
    /sbin/ipvsadm --save > /etc/sysconfig/ipvsadm
    systemctl start ipvsadm
    /sbin/ifconfig ens33:0 $VIP broadcast $VIP netmask 255.255.255.255 broadcast $VIP up
    /sbin/route add -host $VIP dev ens33:0
    /sbin/ipvsadm -A -t $VIP:80 -s rr
    /sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g
    /sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g
    echo "ipvsadm starting --------------------[ok]"
    ;;
    stop)
    /sbin/ipvsadm -C
    systemctl stop ipvsadm
    ifconfig ens33:0 down
    route del $VIP
    echo "ipvsamd stoped----------------------[ok]"
     ;;
    status)
    if [! -e /var/lock/subsys/ipvsadm ];then
    echo "ipvsadm stoped---------------"
    exit 1
            else
            echo "ipvsamd Runing ---------[ok]"
    fi
    ;;
    *)
    echo "Usage: $0 {start|stop|status}"
    exit 1
esac
exit 0

（6）启动脚本，添加两个 Real Server 节点服务器

chmod +x /etc/init.d/dr.sh
service dr.sh start

（7）关闭防火墙和安全策略

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

用 Windows 客户端直接访问 http://192.168.10.80/，将能够看到由真实服务器提供的网页内容。

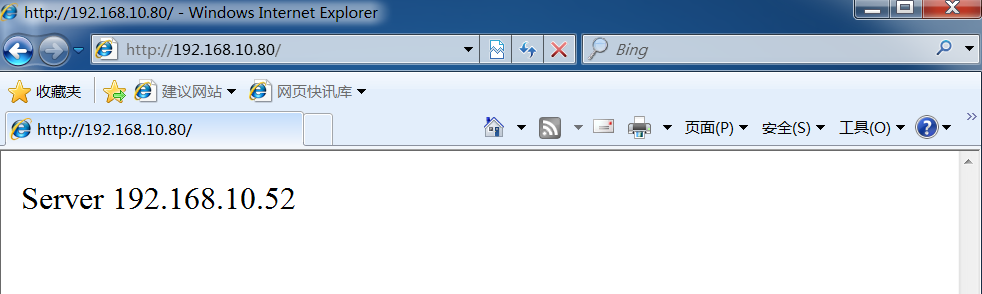

第一次访问：
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集

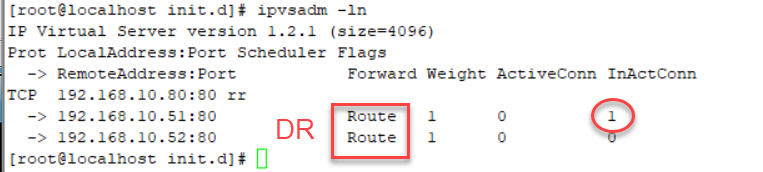

Real Server 连接次数查看：

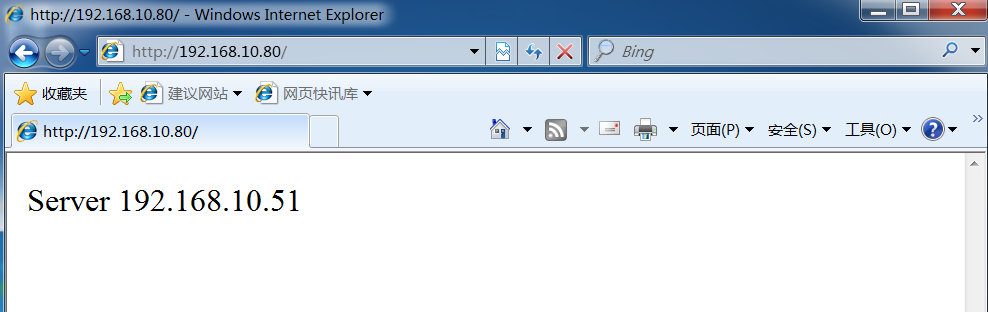

刷新一次：
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集

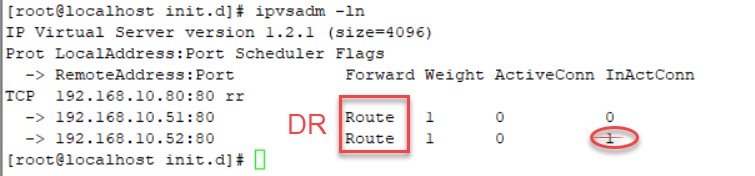

Real Server 连接次数查看：
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集

LVS 结合 keepalive

1. 高可用群集(High Availability Cluster)：以提高应用系统的可靠性、尽可能的减少中断时间为目标，确保服务的连续性，达到高可用（HA）容错效果。

2.LVS 可以实现负载均衡，但是不能够故障切换和健康检查，也就是当一个 rs 服务器出现故障时，LVS 仍然会把请求转发给故障的 rs 服务器，这样就会导致请求无效。keepalive 软件可以解决 LVS 单点故障的问题, 能同时实现 LVS 的高可用性。这里以 LVS-DR 模式为例。

上述的 LVS-DR 搭建好 web 群集后，再添加一台备用的 Director Server 服务器，其配置同上。

四台机器：

Keepalived1 + lvs1(Director1)：192.168.10.53（主）
Keepalived2 + lvs2(Director2)：192.168.10.54（从）
Real server1：192.168.10.51
Real server2：192.168.10.52
VIP: 192.168.10.80

在两个 Director Server 节点服务器部署 keepalived 服务。

（1）安装 keepalive 软件

yum install keepalived -y

（2）主 keepalived 节点配置（lvs1）

# 主节点 (MASTER) 配置文件
vim /etc/keepalived/keepalived.conf
 global_defs {...    # 省略部分
  smtp_server 127.0.0.1           # 指向本地
  router_id LVS_01               # 指定名称, 备份服务器不同名称
  ...    # 省略部分
}

 vrrp_instance VI_1 {# 定义 VRRP 热备实例
    state MASTER            #MASTER 表示主调度器
    interface ens33         # 承载 VIP 地址的物理接口
    virtual_router_id 51    # 虚拟路由器的 ID 号，每个热备组保持一致
    priority 100            # 主调度器优先级
    advert_int 1            # 通告间隔秒数
    authentication {# 认证信息
        auth_type PASS      # 认证类型
        auth_pass 1111      # 字码密串
    }
    virtual_ipaddress {# 指定群集 VIP 地址，也就是漂移地址
        192.168.10.80
    }
}

virtual_server 192.168.10.80 80 {# 虚拟服务器 VIP 地址
    delay_loop 6                   # 健康检查的间隔时间
    lb_algo rr                     # 轮询 rr 的调度算法
    lb_kind DR                     # 直接路由工作模式
    persistence_timeout 0          # 连接保持时间
    protocol TCP                   # 应用服务采用的是 TCP 协议

    real_server 192.168.10.51 80 {# 第一个 web 节点的服务器地址、端口
        weight 1
        TCP_CHECK {connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }

    real_server 192.168.10.52 80 {# 第二个 web 节点的服务器地址、端口
 router_id LVS_01         weight 1
        TCP_CHECK {connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

（3）从 keepalived 节点配置（lvs2）
拷贝主节点的配置文件 keepalived.conf，然后修改如下内容：

router_id LV ->  router_id LVS_02 # 从调度器名称
state MASTER -> state BACKUP  # 从调度器
priority 100 -> priority 90   # 从调度器优先级

（4）启动 keepalive

# 先主后从分别启动 keepalive
systemctl start keepalived

（1）虚拟 IP 地址漂移

首先在 master(lvs1)上执行命令 ip addr，可以看到 vip 在 master 节点上的；
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集
这时如果在 master 上执行 systemctl stop keepalived 命令，这时 vip 已经不在 master 上，在 slave 节点上执行 ip addr 命令可以看到 vip 已经正确漂到 slave 节点。

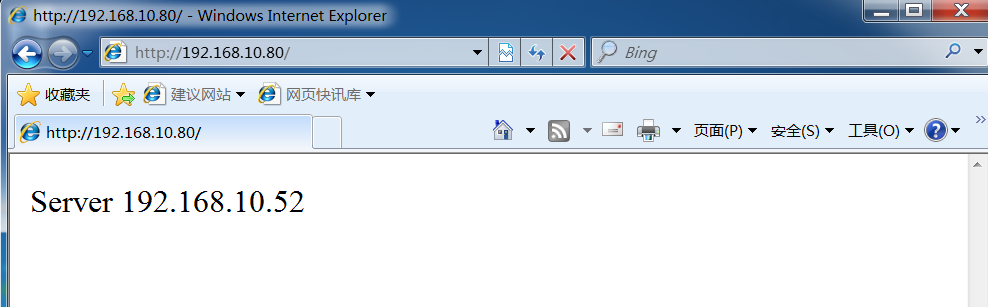

这时客户端去访问 http://192.168.10.80 访问依然正常。
LVS 负载均衡之 LVS-DR 搭建 Web 群集与 LVS 结合 Keepalived 搭建高可用 Web 群集
