Proxmox VE搭配Ceph存储组建高可用虚拟化平台

157次阅读
没有评论

共计 6478 个字符,预计需要花费 17 分钟才能阅读完成。

随着项项目的增多,对测试环境的需求越来越大,今天研发要几台测试环境,明天测试也要几台测试环境,连产品都要测试环境了,咱们运维也得有自己的测试环境,之前搭建的 exsi 已经满足不了需求了。

  Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

     刚好内网有几台闲置的机器,于是就着手准备再搭建一套虚拟化平台,EXSI 虽说好用,但毕竟是要钱的(之前用的破解版的),本着尊重版权的原则,咱们还是用开源的吧,网上找了一圈,发现目前比较活跃的 KVM 虚拟化平台有 OpenStack、Proxmox VE、oVirt,内部测试用用,OpenStack 有点大材小用了,Proxmox VE 基本 debian 定制的,不太喜欢这种模式,而且对 debian 不是太熟悉,个人还是比较倾向于 oVirt,因为 oVirt 的目标就是瞄准 vCenter,而且 oVirt 和 RHEV 的关系,有点像 Fedora 和 RHEL,直接 CentOS7+Ovirt+GlusterFS 比较好的解决方案,怎奈,淘汰下的机器实在是太老了,Ovirt 表示硬件不支持,没办法,只能试试 Proxmox VE 了。

     手头资源有限,所以这里先用三台机器组集群环境,用 Proxmox VE 再配合 Ceph 存储组成一个高可用的虚拟化平台,Proxmox VE 的安装过程这里就不写了,实在是太简单了,将网上下载的 proxmox-ve_5.2-1.iso 制作成 U 盘启动盘,U 盘启动,一路下一步就可以了,设置好 root 密码、IP、hostname 等信息就好了,ostname 要求写成 FQDN 格式。

#hosts 文件配置

root@proxmox233:~# cat >> /etc/hosts << EOF
192.168.5.232 proxmox232.blufly.com proxmox232
192.168.5.231 proxmox231.blufly.com proxmox231
EOF

root@proxmox232:~# cat >> /etc/hosts << EOF
192.168.5.233 proxmox233.blufly.com proxmox233
192.168.5.231 proxmox231.blufly.com proxmox231
EOF

root@proxmox231:~# cat >> /etc/hosts << EOF
192.168.5.232 proxmox232.blufly.com proxmox232
192.168.5.233 proxmox233.blufly.com proxmox233
EOF


#debian 系统更新

rm -f /etc/apt/sources.list.d/pve-enterprise.list
echo "deb http://download.proxmox.com/debian/pve stretch pve-no-subscription" >/etc/apt/sources.list.d/pve-install-repo.list
wget http://download.proxmox.com/debian/proxmox-ve-release-5.x.gpg -O /etc/apt/trusted.gpg.d/proxmox-ve-release-5.x.gpg
apt update && apt dist-upgrade
apt-get install net-tools


设置时钟同步:

apt-get install ntpdate
ntpdate 120.25.108.11
echo "0 * * * * /usr/sbin/ntpdate 120.25.108.11 > /dev/null 2>&1" >> /etc/crontab


# 配置免登陆访问(这一步可以省略,在加入集群的时候,会自动建立信任关系)

root@proxmox231:~# ssh-keygen -t rsa
root@proxmox231:~# ssh-copy-id root@proxmox231
root@proxmox231:~# ssh-copy-id root@proxmox232
root@proxmox231:~# ssh-copy-id root@proxmox233

root@proxmox232:~# ssh-keygen -t rsa
root@proxmox232:~# ssh-copy-id root@proxmox231
root@proxmox232:~# ssh-copy-id root@proxmox232
root@proxmox233:~# ssh-copy-id root@proxmox233

root@proxmox233:~# ssh-keygen -t rsa
root@proxmox233:~# ssh-copy-id root@proxmox231
root@proxmox233:~# ssh-copy-id root@proxmox232
root@proxmox233:~# ssh-copy-id root@proxmox233


# 在 192.168.5.231 上面创建 pve-cluster 集群

root@proxmox231:~# pvecm create pve-cluster


# 接下来,通过 ssh 登陆其他 2 个 pve 节点,执行 pvecm add 192.168.5.231

root@proxmox233:~# pvecm add 192.168.5.231
successfully added node 'proxmox233' to cluster.

root@proxmox232:~# pvecm add 192.168.5.231
successfully added node 'proxmox232' to cluster.

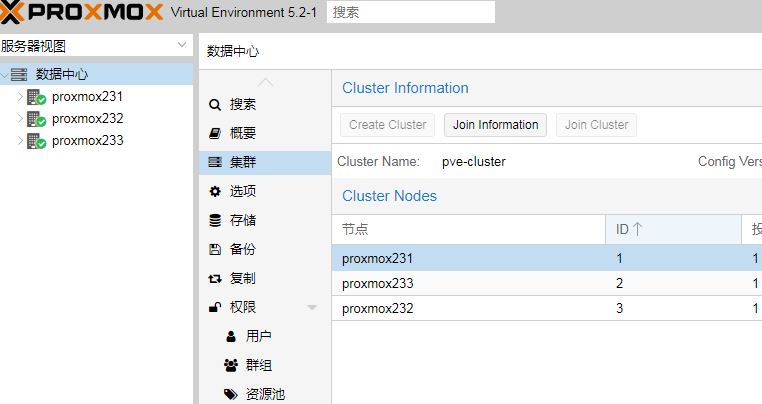

#pvecm status 在任何一个节点上查看集群情况

root@proxmox231:~# pvecm status
Quorum information
------------------
Date:             Fri Sep 28 15:39:20 2018
Quorum provider:  corosync_votequorum
Nodes:            3
Node ID:          0x00000001
Ring ID:          1/12
Quorate:          Yes
Votequorum information
----------------------
Expected votes:   3
Highest expected: 3
Total votes:      3
Quorum:           2
Flags:            Quorate
Membership information
----------------------
    Nodeid      Votes Name
0x00000001          1 192.168.5.231 (local)
0x00000003          1 192.168.5.232
0x00000002          1 192.168.5.233


   Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

     Proxmox 支持两种磁盘,一种是服务器本地自带磁盘,另一种是外部存储设备的磁盘。对于服务器本地磁盘,可以配置成本地目录、zfs、brd、lvm 几种形式。

     对于外部存储设备的磁盘,可以通过 nfs,iscsi 或者 fc 协议挂载到 Proxmox 服务器使用。其中 nfs 挂载上以后,可以直接作为文件存储使用,通过 iscsi 或者 fc 协议挂载后,Proxmox 服务器会识别为裸磁盘设备,还需要进一步配置后才可以使用。例如可以配置成 lvm,作为卷存储使用,也可以配置成本地目录,作为文件存储使用,但强烈建议不要配置为 zfs 使用,因为 zfs 的特点是要求能直接管理物理磁盘设备,如果中间有 raid 卡等,会严重影响 zfs 的正常运行。

     当然,用户也可以配置外部的 glusterfs、ceph、sheepdog 等基于服务器的分布式存储。对于 glusterfs,应该是可以直接通过菜单挂载;对于 ceph,需要通过 iscsi 协议挂载;对于 sheepdog,需要手工安装 sheepdog 插件,然后在命令行配置挂载。glusterfs 挂载后可以作为文件存储使用,ceph 和 sheepdog 应该都只能作为卷存储使用了。

     前面多次提到了文件存储和卷存储两个概念,又有什么区别呢?主要是 Proxmox 对于存储使用是有多种需求的,例如对于虚拟磁盘,就有 raw,qcow2,vmdk 三种,另外还有 iso 镜像文件、gz 容器模版文件、虚拟机备份文件的保存需求,这些都需要文件存储才可以实现。当然,用户也可以直接用用 lvm 逻辑卷或 zvol 逻辑卷或 rbd 卷的方式保存虚拟机的磁盘,相当于 raw 格式的效果,这就可以使用卷存储来实现。

     那么,说了那么多,到底该怎么配置和选择呢?简单总结下,一般的配置是这样。

本地磁盘 - 本地目录 - 文件存储

本地磁盘 -lvm- 卷存储

本地磁盘 -zfs- 卷存储 / 文件存储

本地磁盘 -ceph- 卷存储

外部存储 -nfs- 文件存储

外部存储 -iscci/fc-lvm- 卷存储

外部存储 -iscsi/fc- 目录 - 文件存储

外部 glusterfs-glusterfs 插件挂载 - 文件存储

外部 ceph-iscsi- 卷存储

外部 sheepdog- 插件挂载 - 卷存储

# 在每个节点上安装 ceph,详见 https://pve.proxmox.com/pve-docs/chapter-pveceph.html

root@proxmox231:~# pveceph install --version luminous
root@proxmox232:~# pveceph install --version luminous
root@proxmox233:~# pveceph install --version luminous


# 配置 ceph 集群存储网络

root@proxmox231:~# pveceph init --network 192.168.5.0/24


# 创建 ceph 集群存储 Mon 监控

root@proxmox231:~# pveceph createmon
root@proxmox232:~# pveceph createmon
root@proxmox233:~# pveceph createmon


# 创建 mgr

root@proxmox231:~# pveceph createmgr
root@proxmox232:~# pveceph createmgr
root@proxmox233:~# pveceph createmgr


# 创建 Ceph OSDs

root@proxmox231:~# pveceph createosd /dev/sdb
root@proxmox232:~# pveceph createosd /dev/sdb
root@proxmox233:~# pveceph createosd /dev/sdb


# 创建集群存储资源池 ceph osd pool create [资源池名称] 128 128

root@proxmox231:~# ceph osd pool create pvepool 128 128
pool 'pvepool' created


# 复制存储 ID 和密钥到指定文件位置

root@proxmox231:~# mkdir /etc/pve/priv/ceph
root@proxmox231:~# cp /etc/ceph/ceph.client.admin.keyring /etc/pve/priv/ceph.keyring
root@proxmox231:~# cp /etc/pve/priv/ceph.client.admin.keyring /etc/pve/priv/ceph/ceph1.keyring

root@proxmox231:~# ceph osd pool application enable pvepool rbd
enabled application 'rbd' on pool 'pvepool'


# 查看集群状态

root@proxmox231:~# ceph -s
  cluster:
    id:     2cd9afcd-fd20-4e52-966b-3252c6444e6c
    health: HEALTH_OK

  services:
    mon: 3 daemons, quorum proxmox231,proxmox232,proxmox233
    mgr: proxmox231(active), standbys: proxmox232, proxmox233
    osd: 3 osds: 3 up, 3 in

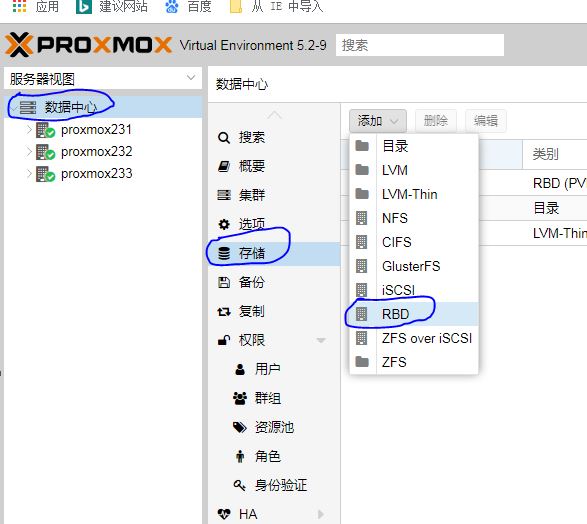

# 添加 RBD 集群存储

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

ID:填写为 ceph 必填,不能定义

资源池:pvepool 可选(默认为 rbd)

Monitor:192.168.5.231 192.168.5.232 192.168.5.233(注意添加多个 Mon 以空格隔开)

添加节点:proxmox231,proxmox232,proxmox233

# 查看 rbd 集群存储配置信息

root@proxmox231:~# cat /etc/pve/storage.cfg
dir: local
        path /var/lib/vz
        content vztmpl,iso,backup
lvmthin: local-lvm
        thinpool data
        vgname pve
        content images,rootdir
rbd: ceph
        content images,rootdir
        krbd 0
        nodes proxmox233,proxmox231,proxmox232
        pool pvepool

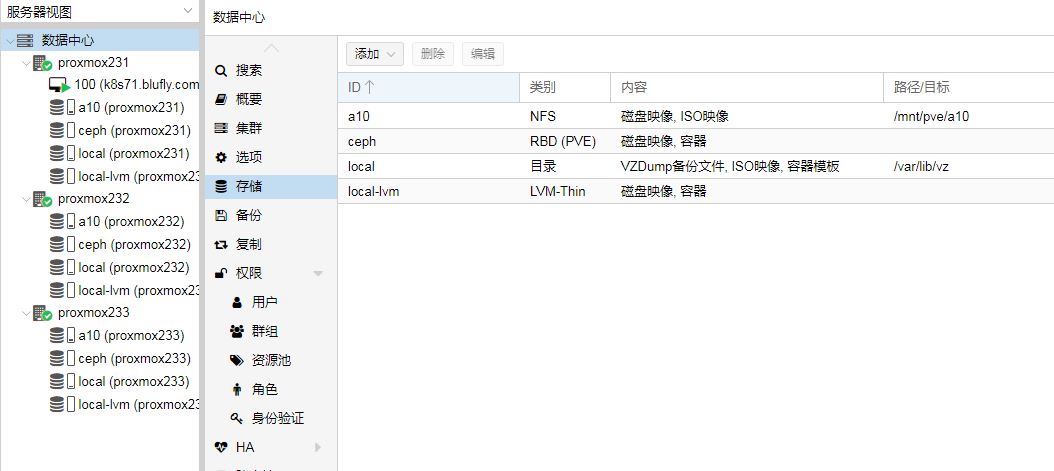

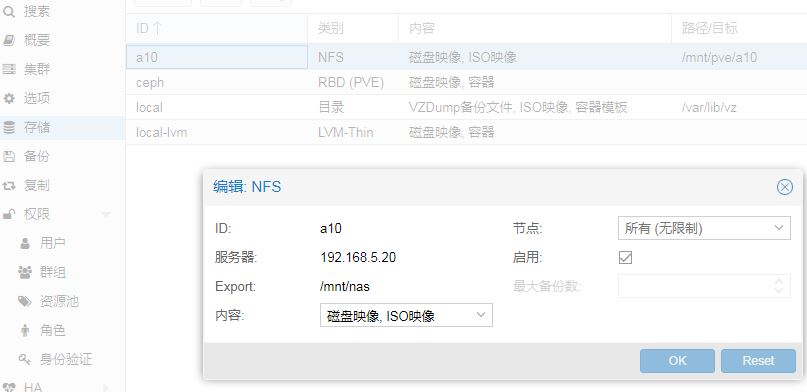

# 上传 ISO 镜像,通过 sftp 上传到以下目录 /var/lib/vz/template/iso,但这里上传的 iso 只能本机显示,如果要让集群中其它的主机也能共享 iso,那就要用到共享存储,刚好内网上有一台 NFS 服务器,exsi 存储用的,上面也有 ISO 镜像,正好可以共享,于是在数据中心上挂载这个 NFS 存储

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

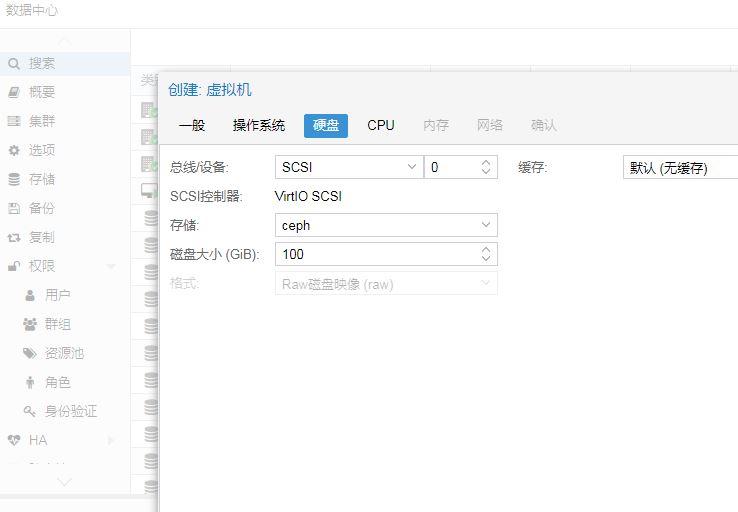

# 新建虚拟机,使用 ceph 存储

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

# 虚拟机热迁移测试

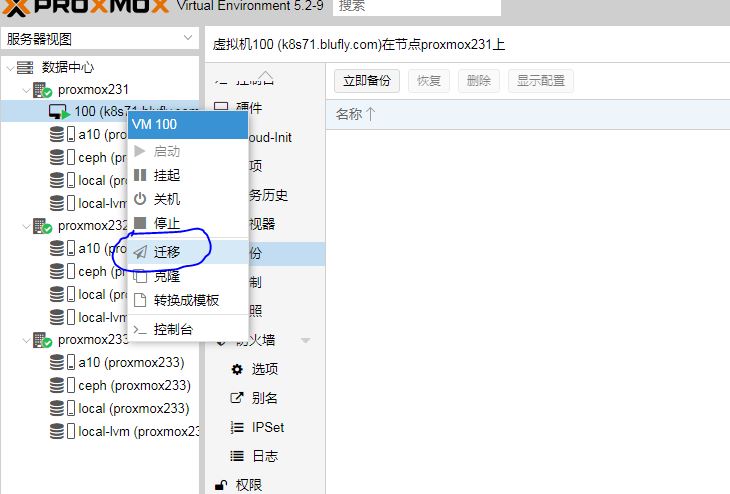

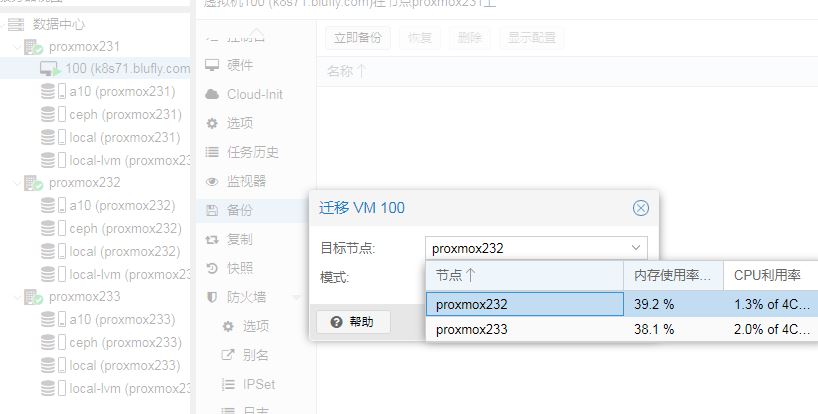

刚刚在 proxmox231 上创建了一个 centos7 的虚拟机,存储用到了 ceph,所以先来进行热迁移测试,将 proxmox231 上的虚拟迁移到 proxmox233 上面

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

2018-09-29 15:50:16 starting migration of VM 100 to node ‘proxmox233’ (192.168.5.233)

2018-09-29 15:50:16 found local disk ‘local:iso/CentOS-7-x86_64-DVD-1804.iso’ (in current VM config)

2018-09-29 15:50:16 can’t migrate local disk ‘local:iso/CentOS-7-x86_64-DVD-1804.iso’: can’t live migrate attached local disks without with-local-disks option

2018-09-29 15:50:16 ERROR: Failed to sync data – can’t migrate VM – check log

2018-09-29 15:50:16 aborting phase 1 – cleanup resources

2018-09-29 15:50:16 ERROR: migration aborted (duration 00:00:01): Failed to sync data – can’t migrate VM – check log

TASK ERROR: migration aborted

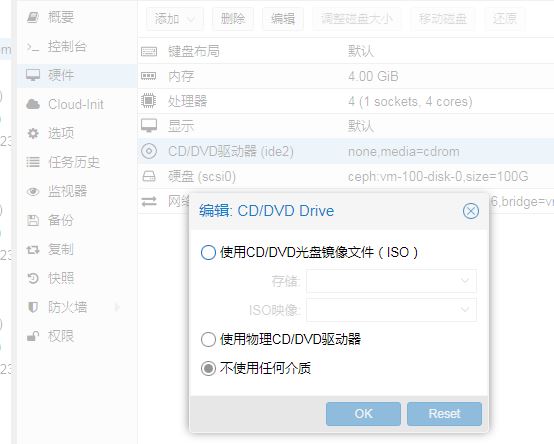

# 在迁移的时候报错,那是因为在安装的时候挂载了本地的 ISO,所以在迁移之前先修改下虚拟的配置,CD/DVD 选择不使用任何介质

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

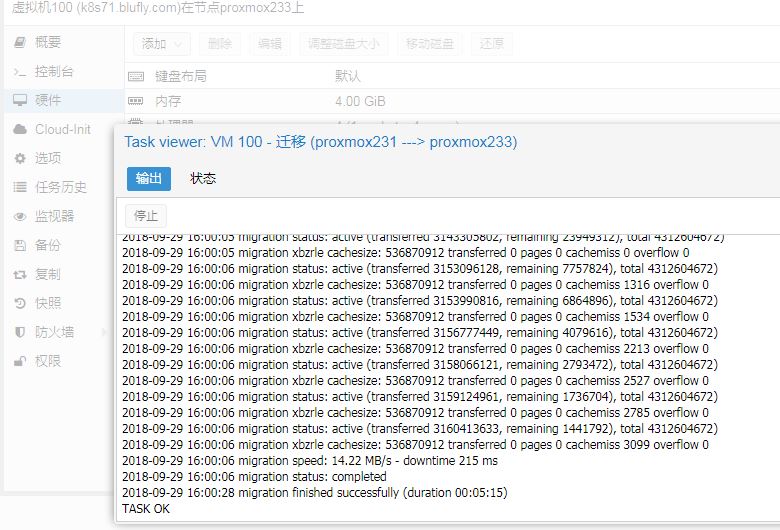

# 然后再来迁移

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

# 此时之前在 proxmox231 上面运行的虚拟已经迁移到 proxmox233 上面来了

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

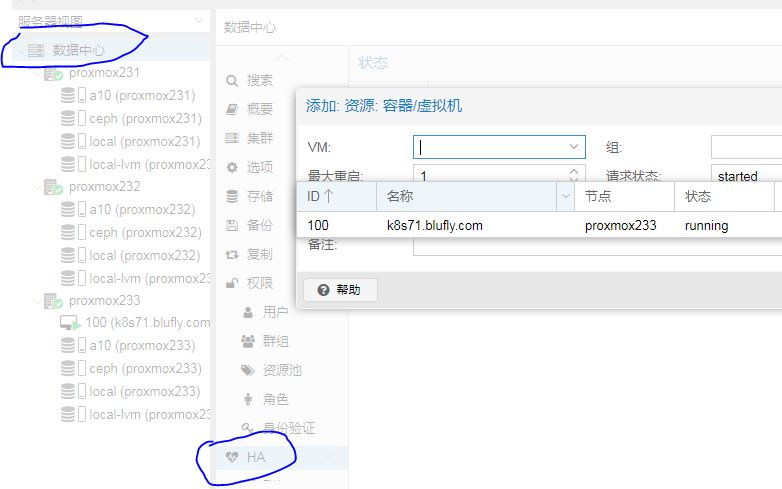

# 将虚拟机加入 HA,进行高可用测试

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

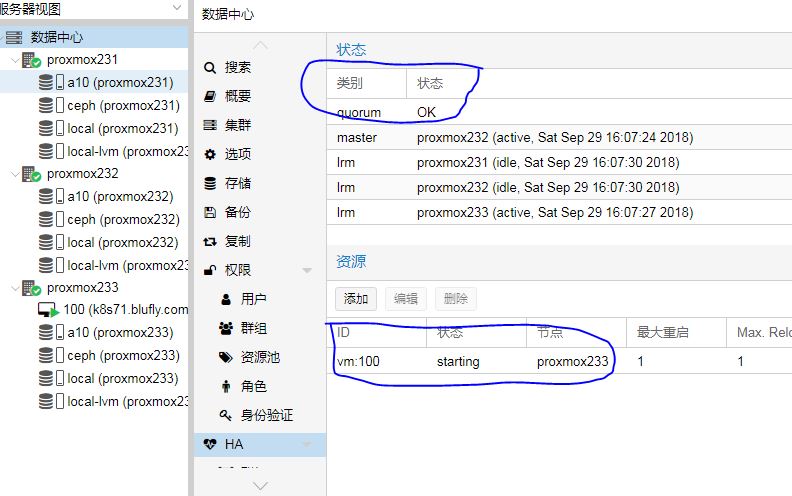

# 好了,已成功将 proxmox233 上面的 k8s71.blufly.com 虚拟机添加到 HA,现在将 proxmox233 关机模拟故障

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

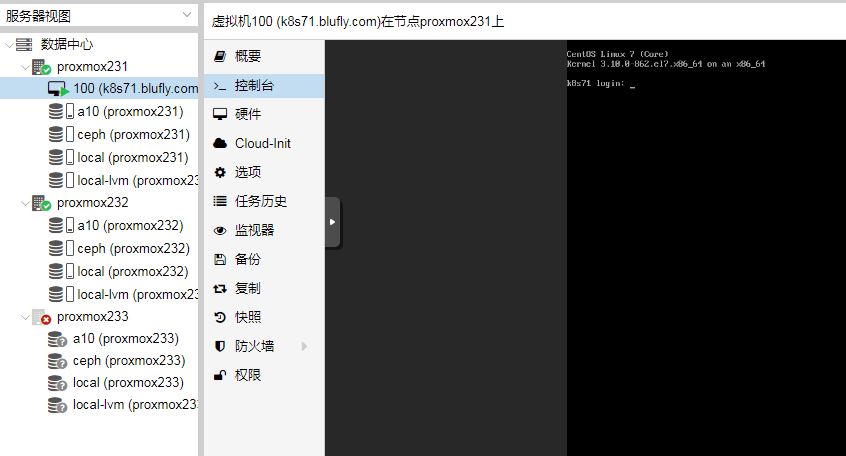

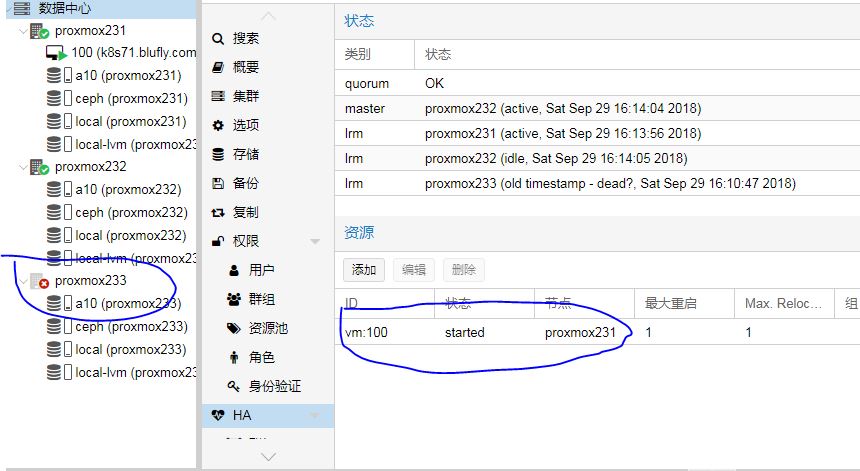

# 从截图上可以看到 proxmox233 已经故障,k8s71.blufly.com 这个虚拟机已经迁移到 proxmox231 上了,实现了高可用

Proxmox VE 搭配 Ceph 存储组建高可用虚拟化平台

以上只是对 proxmox 做了简单的测试,基本上能满足日常需求,更多的高级功能后面再来慢慢摸索。
