什么是 Nginx
Nginx (engine x) 是一个高性能的 HTTP 和反向代理服务器，也是一个 IMAP/POP3/SMTP 服务器。
Nginx 是一款轻量级的 Web 服务器 / 反向代理服务器及电子邮件（IMAP/POP3）代理服务器，并在一个 BSD-like 协议下发行。其特点是占有内存少，并发能力强，事实上 nginx 的并发能力确实在同类型的网页服务器中表现较好。
什么是 WebSocket
WebSocket 协议是创建客户端和服务器端需要实时双向通讯的 webapp 提供了一个选择。其为 HTML5 的一部分，WebSocket 相较于原来开发这类 app 的方法来说，其能使开发更加地简单。
WebSocket 协议是基于 TCP 的一种新的网络协议。它实现了浏览器与服务器全双工 (full-duplex) 通信——允许服务器主动发送信息给客户端。
在实现 websocket 连线过程中，需要通过浏览器发出 websocket 连线请求，然后服务器发出回应，这个过程通常称为“握手”。在 WebSocket API，浏览器和服务器只需要做一个握手的动作，然后，浏览器和服务器之间就形成了一条快速通道。两者之间就直接可以数据互相传送。在此 WebSocket 协议中，为我们实现即时服务带来了两大好处：
Header。互相沟通的 Header 是很小的 - 大概只有 2 Bytes。
Server Push。服务器的推送，服务器不再被动的接收到浏览器的请求之后才返回数据，而是在有新数据时就主动推送给浏览器。
什么是 noVNC
noVNC 提供一种在网页上通过 html5 的 Canvas，访问机器上 vncserver 提供的 vnc 服务，需要做 tcp 到 websocket 的转化，才能在 html5 中显示出来。网页就是一个客户端，类似 win 下面的 vncviewer，只是此时填的不是裸露的 vnc 服务的 ip+port，而是由 noVNC 提供的 websockets 的代理，在 noVNC 代理服务器上要配置每个 vnc 服务，noVNC 提供一个标识，去反向代理所配置的 vnc 服务。
WebSocket 代理
要将客户端和服务器之间的连接从 HTTP / 1.1 转换为 WebSocket，使用 HTTP / 1.1 中提供的协议切换机制。
然而有一个微妙之处：由于“Upgrade”是一个 逐跳的头，它不会从客户端传递到代理服务器。使用正向代理，客户可以使用该 CONNECT 方法来规避这个问题。但是，这不适用于反向代理，因为客户端不知道任何代理服务器，并且需要在代理服务器上进行特殊处理。
从版本 1.3.13 开始，nginx 实现了特殊的操作模式，如果代理服务器返回了代码 101（交换协议）的响应，客户端和代理服务器之间建立隧道，客户端通过请求中的“Upgrade”请求头。
如上所述，包括“Upgrade”和“Connection”的逐跳标题不会从客户端传递到代理服务器，因此为了让代理服务器知道客户端将协议切换到 WebSocket 的意图，这些标题必须明确地通过：
http {
map $http_upgrade $connection_upgrade {
default upgrade;
” close;
}
server {
listen 80; #修改监听的端口
server_name _;
location / {
proxy_pass #修改为需要被反向代理的 WebSocket 的 IP 和端口号
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection $connection_upgrade;
}
}
默认情况下，如果代理服务器在 60 秒内没有传输任何数据，连接将被关闭。这个超时可以通过 proxy_read_timeout 指令来增加。或者，代理服务器可以配置为周期性地发送 WebSocket ping 帧来重置超时并检查连接是否仍然存在。
实例 – 以代理 noVNC 为例
实验环境
已经安装好 noVNC 的 CentOS7 虚拟机[安装说明]（叫它 vnc-server），IP 地址（NAT 模式）为 192.168.204.10
最小化安装的 CentOS7 虚拟机（叫它 proxy-server），IP 地址（NAT 模式）为 192.168.204.133，IP 地址（仅主机模式）为 192.168.50.128
Windows7 虚拟机（叫它 client），IP 地址（仅主机模式）为 192.168.50.129
首先 vnc-server 和 client 的网络是隔离的，现在让 proxy-server 反向代理 vnc-server 的 noVNC 服务，达到的效果是 client 访问 proxy-server 就可以访问到 vnc-server 的 noNVC 服务。
配置 proxy-server
proxy-server 上关闭防火墙
setenforce 0
systemctl stop firewalld
systemctl disable firewalld
proxy-server 上安装 nginx
yum install -y epel*
yum install -y nginx
systemctl start nginx
systemctl enable nginx

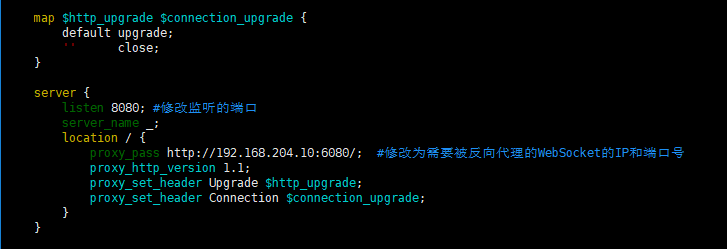

proxy-server 上编辑 Nginx 的配置文件
vim /etc/nginx/nginx.conf
在 http 区块添加如下内容
map $http_upgrade $connection_upgrade {
default upgrade;
” close;
}
server {
listen 8080; #修改监听的端口
server_name _;
location / {
proxy_pass http://192.168.204.10:6080/; #修改为需要被反向代理的 WebSocket 的 IP 和端口号
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection $connection_upgrade;
}
}
重启 nginx 服务
systemctl restart nginx
在 client 上测试

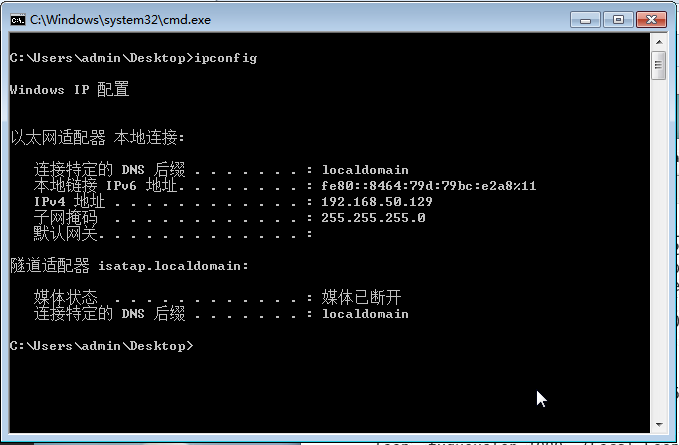

Windows7 网卡配置

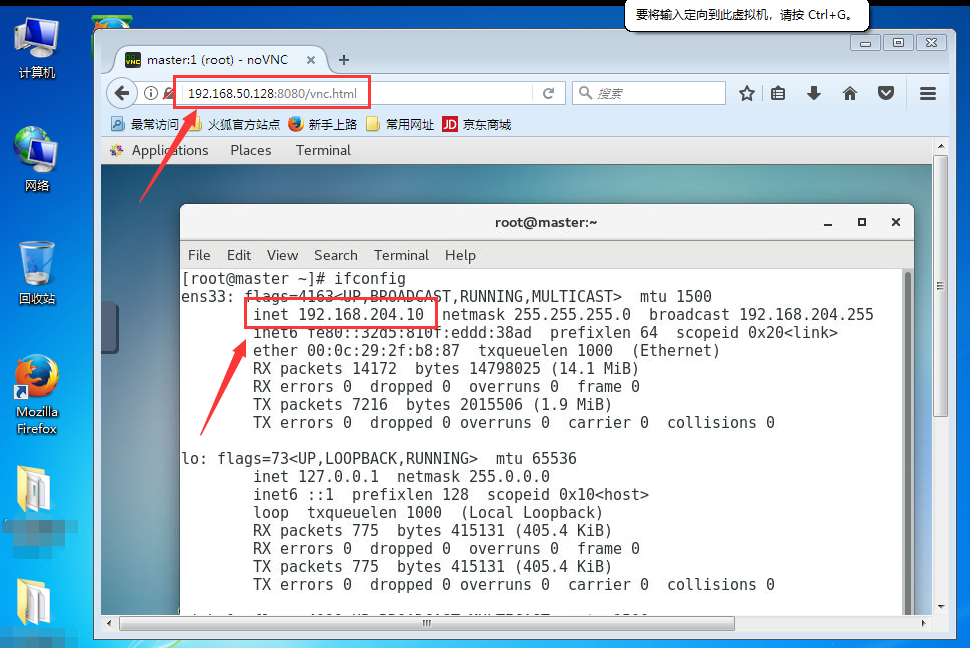

通过火狐浏览器访问 proxy-server 仅主机网卡的 web 服务 http://192.168.50.128:8080/vnc.html
可以看到，通过 nginx 已经成功代理了 WebSocket！
：
