Nginx限速模块初探

共计 9137 个字符，预计需要花费 23 分钟才能阅读完成。

Nginx 限速模块分为哪几种？按请求速率限速的 burst 和 nodelay 参数是什么意思？漏桶算法和令牌桶算法究竟有什么不同？本文将带你一探究竟。我们会通过一些简单的示例展示 Nginx 限速模块是如何工作的，然后结合代码讲解其背后的算法和原理。

核心算法

在探究 Nginx 限速模块之前，我们先来看看网络传输中常用两个的流量控制算法：漏桶算法 和令牌桶算法。这两只“桶”到底有什么异同呢？

漏桶算法(leaky bucket)

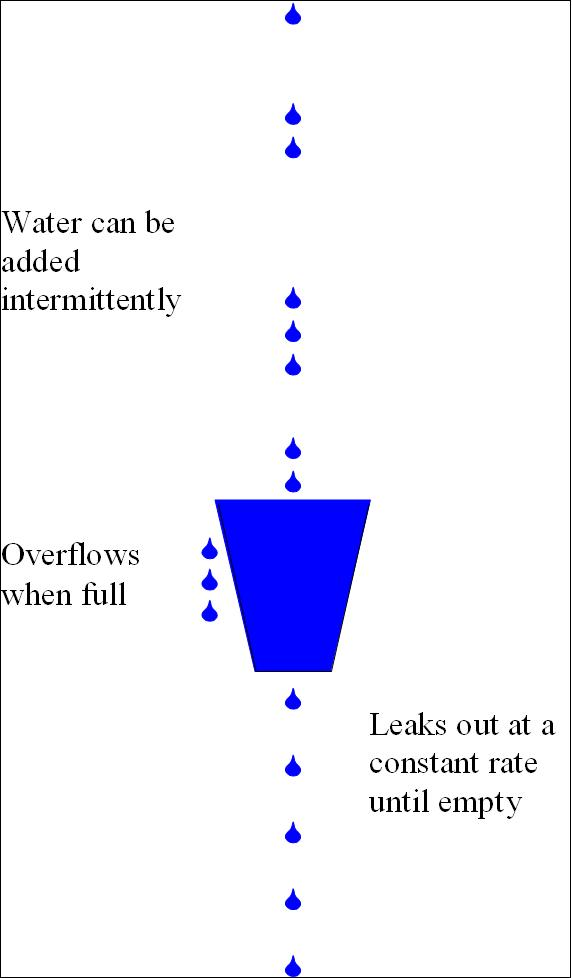

漏桶算法 (leaky bucket) 算法思想如图所示：

一个形象的解释是：

• 水（请求）从上方倒入水桶，从水桶下方流出（被处理）；
• 来不及流出的水存在水桶中（缓冲），以 固定速率 流出；
• 水桶满后水溢出（丢弃）。

这个算法的核心是：缓存请求、匀速处理、多余的请求直接丢弃。

令牌桶算法(token bucket)

令牌桶 (token bucket) 算法思想如图所示：

算法思想是：

• 令牌以固定速率产生，并缓存到令牌桶中；
• 令牌桶放满时，多余的令牌被丢弃；
• 请求要消耗等比例的令牌才能被处理；
• 令牌不够时，请求被缓存。

相比漏桶算法，令牌桶算法不同之处在于它不但有一只“桶”，还有个队列，这个桶是用来存放令牌的，队列才是用来存放请求的。

从作用上来说，漏桶和令牌桶算法最明显的区别就是是否允许 突发流量 (burst) 的处理，漏桶算法能够 强行限制数据的实时传输（处理）速率 ，对突发流量不做额外处理；而令牌桶算法能够在 限制数据的平均传输速率的同时允许某种程度的突发传输。

Nginx 按请求速率限速模块使用的是漏桶算法，即能够强行保证请求的实时处理速度不会超过设置的阈值。

Nginx 限速模块

Nginx 主要有两种限速方式：按连接数限速(ngx_http_limit_conn_module)、按请求速率限速(ngx_http_limit_req_module)。我们着重讲解按请求速率限速。

按连接数限速

按连接数限速是指限制单个 IP(或者其他的 key)同时发起的连接数，超出这个限制后，Nginx 将直接拒绝更多的连接。这个模块的配置比较好理解，详见 ngx_http_limit_conn_module 官方文档。

按请求速率限速

按请求速率限速是指限制单个 IP(或者其他的 key)发送请求的速率，超出指定速率后，Nginx 将直接拒绝更多的请求。采用 leaky bucket 算法实现。为深入了解这个模块，我们先从实验现象说起。开始之前我们先简单介绍一下该模块的配置方式，以下面的配置为例：

http {limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s;
    ...
    server {
        ...
        location /search/ {limit_req zone=mylimit burst=4 nodelay;
        }

使用 limit_req_zone 关键字，我们定义了一个名为 mylimit 大小为 10MB 的共享内存区域 (zone)，用来存放限速相关的统计信息，限速的key 值为二进制的 IP 地址（$binary_remote_addr），限速上限 (rate) 为 2r/s；接着我们使用 limit_req 关键字将上述规则作用到 /search/ 上。burst和 nodelay 的作用稍后解释。

使用上述规则，对于 /search/ 目录的访问，单个 IP 的访问速度被限制在了 2 请求 / 秒，超过这个限制的访问将直接被 Nginx 拒绝。

实验 1——毫秒级统计

我们有如下配置：

...
limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s;
server {
    location / {limit_req zone=mylimit;
    }
}
...

上述规则限制了每个 IP 访问的速度为 2r/s，并将该规则作用于跟目录。如果单个 IP 在非常短的时间内并发发送多个请求，结果会怎样呢？

# 单个 IP 10ms 内并发发送 6 个请求
send 6 requests in parallel, time cost: 2 ms
HTTP/1.1 503 Service Temporarily Unavailable
HTTP/1.1 200 OK
HTTP/1.1 503 Service Temporarily Unavailable
HTTP/1.1 503 Service Temporarily Unavailable
HTTP/1.1 503 Service Temporarily Unavailable
HTTP/1.1 503 Service Temporarily Unavailable
end, total time cost: 461 ms

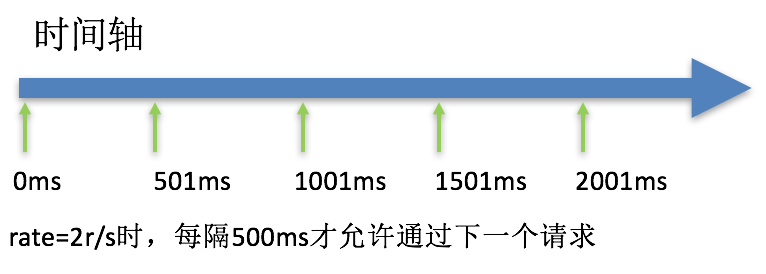

我们使用单个 IP 在 10ms 内发并发送了 6 个请求，只有 1 个成功，剩下的 5 个都被拒绝。我们设置的速度是 2r/s，为什么只有 1 个成功呢，是不是 Nginx 限制错了？当然不是，是因为 Nginx 的限流统计是基于毫秒的，我们设置的速度是 2r/s，转换一下就是 500ms 内单个 IP 只允许通过 1 个请求，从 501ms 开始才允许通过第二个请求。

实验 2——burst 允许缓存处理突发请求

实验 1 我们看到，我们短时间内发送了大量请求，Nginx 按照毫秒级精度统计，超出限制的请求直接拒绝。这在实际场景中未免过于苛刻，真实网络环境中请求到来不是匀速的，很可能有请求“突发”的情况，也就是“一股子一股子”的。Nginx 考虑到了这种情况，可以通过 burst 关键字开启对突发请求的缓存处理，而不是直接拒绝。

来看我们的配置：

...
limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s;
server {location / {limit_req zone=mylimit burst=4;
    }
}
...

我们加入了 burst=4，意思是每个 key(此处是每个 IP) 最多允许 4 个突发请求的到来。如果单个 IP 在 10ms 内发送 6 个请求，结果会怎样呢？

# 单个 IP 10ms 内发送 6 个请求，设置 burst
send 6 requests in parallel, time cost: 2 ms
HTTP/1.1 200 OK
HTTP/1.1 503 Service Temporarily Unavailable
HTTP/1.1 200 OK
HTTP/1.1 200 OK
HTTP/1.1 200 OK
HTTP/1.1 200 OK
end, total time cost: 2437 ms

相比实验 1 成功数增加了 4 个，这个我们设置的 burst 数目是一致的。具体处理流程是：1 个请求被立即处理，4 个请求被放到 burst 队列里，另外一个请求被拒绝。通过 burst 参数，我们使得 Nginx 限流具备了缓存处理突发流量的能力。

但是请注意：burst 的作用是让多余的请求可以先放到队列里，慢慢处理。如果不加 nodelay 参数，队列里的请求 不会立即处理，而是按照 rate 设置的速度，以毫秒级精确的速度慢慢处理。

实验 3——nodelay 降低排队时间

实验 2 中我们看到，通过设置 burst 参数，我们可以允许 Nginx 缓存处理一定程度的突发，多余的请求可以先放到队列里，慢慢处理，这起到了平滑流量的作用。但是如果队列设置的比较大，请求排队的时间就会比较长，用户角度看来就是 RT 变长了，这对用户很不友好。有什么解决办法呢？nodelay参数允许请求在排队的时候就立即被处理，也就是说只要请求能够进入 burst 队列，就会立即被后台 worker 处理 ，请注意，这意味着 burst 设置了 nodelay 时，系统瞬间的 QPS 可能会超过 rate 设置的阈值。nodelay 参数要跟 burst 一起使用才有作用。

延续实验 2 的配置，我们加入 nodelay 选项：

...
limit_req_zone $binary_remote_addr zone=mylimit:10m rate=2r/s;
server {location / {limit_req zone=mylimit burst=4 nodelay;
    }
}
...

单个 IP 10ms 内并发发送 6 个请求，结果如下：

# 单个 IP 10ms 内发送 6 个请求
   实验3, 设置 burst 和 nodelay       |  实验2, 只设置 burst
send 6 requests, time cost: 4 ms |  time cost: 2 ms
HTTP/1.1 200 OK                  |  HTTP/1.1 200 OK
HTTP/1.1 200 OK                  |  HTTP/1.1 503 ...
HTTP/1.1 200 OK                  |  HTTP/1.1 200 OK
HTTP/1.1 200 OK                  |  HTTP/1.1 200 OK
HTTP/1.1 503 ...                 |  HTTP/1.1 200 OK
HTTP/1.1 200 OK                  |  HTTP/1.1 200 OK
total time cost: 465 ms          |  total time cost: 2437 ms

跟实验 2 相比，请求成功率没变化，但是 总体耗时变短了 。这怎么解释呢？实验 2 中，有 4 个请求被放到 burst 队列当中，工作进程每隔 500ms(rate=2r/s) 取一个请求进行处理，最后一个请求要排队 2s 才会被处理；实验 3 中，请求放入队列跟实验 2 是一样的，但不同的是，队列中的请求同时具有了被处理的资格，所以实验 3 中的 5 个请求可以说是同时开始被处理的，花费时间自然变短了。

但是请注意，虽然设置 burst 和 nodelay 能够降低突发请求的处理时间，但是长期来看并不会提高吞吐量的上限，长期吞吐量的上限是由 rate 决定的，因为 nodelay 只能保证 burst 的请求被立即处理，但 Nginx 会限制队列元素释放的速度，就像是限制了令牌桶中令牌产生的速度。

看到这里你可能会问，加入了 nodelay 参数之后的限速算法，到底算是哪一个“桶”，是漏桶算法还是令牌桶算法？当然还算是漏桶算法。考虑一种情况，令牌桶算法的 token 为耗尽时会怎么做呢？由于它有一个请求队列，所以会把接下来的请求缓存下来，缓存多少受限于队列大小。但此时缓存这些请求还有意义吗？如果 server 已经过载，缓存队列越来越长，RT 越来越高，即使过了很久请求被处理了，对用户来说也没什么价值了。所以当 token 不够用时，最明智的做法就是直接拒绝用户的请求，这就成了漏桶算法，哈哈~

源码剖析

经过上面的示例，我们队请求限速模块有了一定的认识，现在我们深入剖析代码实现。按请求速率限流模块 ngx_http_limit_req_module 代码位于 src/http/modules/ngx_http_limit_req_module.c，900 多好代码可谓短小精悍。相关代码有两个核心数据结构：

1. 红黑树：通过红黑树记录每个节点（按照声明时指定的 key）的统计信息，方便查找；
2. LRU 队列：将红黑树上的节点按照最近访问时间排序，时间近的放在队列头部，以便使用 LRU 队列淘汰旧的节点，避免内存溢出。

这两个关键对象存储在 ngx_http_limit_req_shctx_t 中：

typedef struct {ngx_rbtree_t                  rbtree; /* red-black tree */
    ngx_rbtree_node_t             sentinel; /* the sentinel node of red-black tree */
    ngx_queue_t                   queue; /* used to expire info(LRU algorithm) */
} ngx_http_limit_req_shctx_t;

其中除了 rbtree 和 queue 之外，还有一个叫做 sentinel 的变量，这个变量用作红黑树的 NIL 节点。

该模块的核心逻辑在函数 ngx_http_limit_req_lookup() 中，这个函数主要流程是怎样呢？对于每一个请求：

1. 从根节点开始查找红黑树，找到 key 对应的节点；
2. 找到后修改该点在 LRU 队列中的位置，表示该点最近被访问过；
3. 执行漏桶算法；
4. 没找到时根据 LRU 淘汰，腾出空间；
5. 生成并插入新的红黑树节点；
6. 执行下一条限流规则。

流程很清晰，但是代码中牵涉到红黑树、LRU 队列等高级数据结构，是不是会写得很复杂？好在 Nginx 作者功力深厚，代码写得简洁易懂，哈哈~

// 漏桶算法核心流程
ngx_http_limit_req_lookup(...){while (node != sentinel) {// search rbtree
    if (hash < node->key) {node = node->left; continue;} // 1. 从根节点开始查找红黑树
    if (hash > node->key) {node = node->right; continue;}
    rc = ngx_memn2cmp(key->data, lr->data, key->len, (size_t) lr->len);
    if (rc == 0) {// found
      ngx_queue_remove(&lr->queue); // 2. 修改该点在 LRU 队列中的位置，表示该点最近被访问过
      ngx_queue_insert_head(&ctx->sh->queue, &lr->queue);// 2
      ms = (ngx_msec_int_t) (now - lr->last);
      excess = lr->excess - ctx->rate * ngx_abs(ms) / 1000 + 1000; // 3. 执行漏桶算法
      if (excess < 0)
        excess = 0;
      if ((ngx_uint_t) excess > limit->burst)
        return NGX_BUSY; // 超过了突发门限，拒绝
      if (account) {// 是否是最后一条规则
        lr->excess = excess;
        lr->last = now;
        return NGX_OK; // 未超过限制，通过
      }
      ...
      return NGX_AGAIN; // 6. 执行下一条限流规则
    }
    node = (rc < 0) ? node->left : node->right; // 1
  } // while
  ...
  // not found
  ngx_http_limit_req_expire(ctx, 1); // 4. 根据 LRU 淘汰，腾出空间
  node = ngx_slab_alloc_locked(ctx->shpool, size); // 5. 生成新的红黑树节点
  ngx_rbtree_insert(&ctx->sh->rbtree, node);// 5. 插入该节点，重新平衡红黑树
  ngx_queue_insert_head(&ctx->sh->queue, &lr->queue);
  if (account) {
    lr->last = now;
    lr->count = 0;
    return NGX_OK;
  }
  ...
  return NGX_AGAIN; // 6. 执行下一条限流规则
}

代码有三种返回值，它们的意思是：

• NGX_BUSY 超过了突发门限，拒绝
• NGX_OK 未超过限制，通过
• NGX_AGAIN 未超过限制，但是还有规则未执行，需执行下一条限流规则

上述代码不难理解，但我们还有几个问题：

1. LRU 是如何实现的？
2. 漏桶算法是如何实现的？
3. 每个 key 相关的 burst 队列在哪里？

LRU 是如何实现的

LRU 算法的实现很简单，如果一个节点被访问了，那么就把它移到队列的头部，当空间不足需要淘汰节点时，就选出队列尾部的节点淘汰掉，主要体现在如下代码中：

ngx_queue_remove(&lr->queue); // 2. 修改该点在 LRU 队列中的位置，表示该点最近被访问过
ngx_queue_insert_head(&ctx->sh->queue, &lr->queue);// 2
...
ngx_http_limit_req_expire(ctx, 1); // 4. 根据 LRU 淘汰，腾出空间

漏桶算法是如何实现的

漏桶算法的实现也比我们想象的简单，其核心是这一行公式 excess = lr->excess - ctx->rate * ngx_abs(ms) / 1000 + 1000，这样代码的意思是：excess 表示当前 key 上遗留的请求数， 本次遗留的请求数 = 上次遗留的请求数 – 预设速率 X 过去的时间 + 1。这个 1 表示当前这个请求，由于 Nginx 内部表示将单位缩小了 1000 倍，所以 1 个请求要转换成 1000。

excess = lr->excess - ctx->rate * ngx_abs(ms) / 1000 + 1000; // 3. 执行漏桶算法
if (excess < 0)
    excess = 0;
if ((ngx_uint_t) excess > limit->burst)
    return NGX_BUSY; // 超过了突发门限，拒绝
if (account) {// 是否是最后一条规则
    lr->excess = excess;
    lr->last = now;
    return NGX_OK; // 未超过限制，通过
}
...
return NGX_AGAIN; // 6. 执行下一条限流规则

上述代码受限算出当前 key 上遗留的请求数，如果超过了 burst，就直接拒绝；由于 Nginx 允许多条限速规则同时起作用，如果已是最后一条规则，则允许通过，否则执行下一条规则。

单个 key 相关的 burst 队列在哪里

没有单个 key 相关的 burst 队列。上面代码中我们看到当到达最后一条规则时，只要 excess<limit->burst 限速模块就会返回 NGX_OK，并没有把多余请求放入队列的操作，这是因为 Nginx 是基于 timer 来管理请求的，当限速模块返回 NGX_OK 时，调度函数会计算一个延迟处理的时间，同时把这个请求放入到共享的 timer 队列中（一棵按等待时间从小到大排序的红黑树）。

ngx_http_limit_req_handler(ngx_http_request_t *r)
{
    ...
    for (n = 0; n < lrcf->limits.nelts; n++) {
        ...
        ngx_shmtx_lock(&ctx->shpool->mutex);// 获取锁
        rc = ngx_http_limit_req_lookup(limit, hash, &key, &excess, // 执行漏桶算法
                                       (n == lrcf->limits.nelts - 1));
        ngx_shmtx_unlock(&ctx->shpool->mutex);// 释放锁
        ...
        if (rc != NGX_AGAIN)
            break;
    }
    ...
    delay = ngx_http_limit_req_account(limits, n, &excess, &limit);// 计算当前请求需要的延迟时间
    if (!delay) {return NGX_DECLINED;// 不需要延迟，交给后续的 handler 进行处理
    }
    ...
    ngx_add_timer(r->connection->write, delay);// 否则将请求放到定时器队列里
    return NGX_AGAIN; // the request has been successfully processed, the request must be suspended until some event. http://www.nginxguts.com/2011/01/phases/
}

我们看到 ngx_http_limit_req_handler() 调用了函数 ngx_http_limit_req_lookup()，并根据其返回值决定如何操作：或是拒绝，或是交给下一个 handler 处理，或是将请求放入定期器队列。当限速规则都通过后，该 hanlder 通过调用函数ngx_http_limit_req_account() 得出当前请求需要的延迟时间，如果不需要延迟，就将请求交给后续的 handler 进行处理，否则将请求放到定时器队列里。注意这个定时器队列是共享的，并没有为单独的 key(比如，每个 IP 地址)设置队列。关于 handler 模块背景知识的介绍，可参考 Tengine 团队撰写的 Nginx 开发从入门到精通

结尾

本文主要讲解了 Nginx 按请求速率限速模块的用法和原理，其中 burst 和 nodelay 参数是容易引起误解的，虽然可通过 burst 允许缓存处理突发请求，结合 nodelay 能够降低突发请求的处理时间，但是长期来看他们并不会提高吞吐量的上限，长期吞吐量的上限是由 rate 决定的。需要特别注意的是，burst 设置了 nodelay 时，系统瞬间的 QPS 可能会超过 rate 设置的阈值。

本文只是对 Nginx 管中窥豹，更多关于 Nginx 介绍的文章，可参考 Tengine 团队撰写的 Nginx 开发从入门到精通。
