开源监控Cacti的架构及应用

185次阅读
没有评论

共计 11546 个字符,预计需要花费 29 分钟才能阅读完成。

一:cacti 的简介

二:Cacti 的特点以及优点

三:Cacti 所监控的对象

四:监控的步骤

五:snmp 的工作原理

六:cacti 架构及应用

一:Cacti 的简介:

Cacti 是通过 snmpget 来获取数据,使用 RRDtool 绘画图形,而且你完全可以不需要了解 RRDtool 复杂的参数。它提供了非常强大的数据和用户管理功能,可以指定每一个用户能查看树状结构、host 以及任何一张图,还可以与 LDAP 结合进行用户验证,同时也能自己增加模板,功能非常强大完善。界面友好。

Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件,除了基本的 Snmp 流量跟系统资讯监控外,Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

cacti 是用 php 语言实现的一个软件,它的主要功能是用 snmp 服务获取数据,然后用 rrdtool 储存和更新数据,当用户需要查看数据的时候用 rrdtool 生成图表呈现给用户。因此,snmp 和 rrdtool 是 cacti 的关键。Snmp 关系着数据的收集,rrdtool 关系着数据存储和图表的生成。

Mysql 配合 PHP 程序存储一些变量数据并对变量数据进行调用,如:主机名、主机 ip、snmp 团体名、端口号、模板信息等变量。

snmp 抓到数据不是存储在 mysql 中,而是存在 rrdtool 生成的 rrd 文件中(在 cacti 根目录的 rra 文件夹下)。rrdtool 对数据的更新和存储就是对 rrd 文件的处理,rrd 文件是大小固定的档案文件(Round Robin Archive),它能够存储的数据笔数在创建时就已经定义。

二:Cacti 的特点以及优点:

1、开源

1,自由发行

2,开放源代码

3,运行高效

2、跨平台

支持的平台 RedHat、windows、solaris、CentOS、SUSE

3、界面友好

图形丰富 各种模板 自定义模板

4、可扩展

支持二十种的插件,丰富的插件资源,大大提高了 cacti 的功能。

三:Cacti 所监控的对象:

1、服务器 cpu、内存、磁盘、进程、连接数

2、Web、mail、ftp 数据库、中间件

3、网络接口流量、转发速率、丢包率

4、网络设备性能、配置文件、路由数

5、安全设备性能、连接数、电源、温度

6、机房运行环境:电流、电压、湿度等





四:监控的步骤:

1,如何获取数据?

命令:ping ssh telnet

脚本: 编辑相应的脚本测试被监控主机的状态

Snmp 协议:

SNMP(Simple Network Management Protocol, 简单网络管理协议)的前身是简单网关监控协议(SGMP),用来对通信线路进行管理。随后,人们对 SGMP 进行了很大的修改,特别是加入了符合 Internet 定义的 SMI 和 MIB:体系结构,改进后的协议就是著名的 SNMP。SNMP 的目标是管理互联网 Internet 上众多厂家生产的软硬件平台,因此 SNMP 受 Internet 标准网络管理框架的影响也很大。



2,如何存储数据?

数据的存储是靠 rrd 数据库来实现的,也叫环状数据库,数据库格式以.rrd 结尾。数据库中存放的不是直接收集到的信息,而是通过聚合函数聚合之后的数据,默认每隔 5 分钟,收集一次信息,也可以每隔 5 秒钟收集一次信息,这叫做 pdp。通过聚合之后的数据存放到 rrd 表格中叫做 rra,rrd 表格是由数据库管理,这里数据库也叫做数据源,而数据库的创建是靠 rrdtool 工具完成的。

Rrdtool 创建数据库 更新数据库 绘图

3,如何展示以及报警?

图形的展示,以及报警是通过基于 web 页面的 cacti 这个软件来实现的,报警的方式有发送邮件、msn 消息、飞信消息。

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2013-11/92388p2.htm

推荐阅读

CentOS 6 下 Cacti 搭建文档 http://www.linuxidc.com/Linux/2013-06/86595.htm

RHEL5.9 下 Cacti 监控部署详解 http://www.linuxidc.com/Linux/2013-06/85427.htm

CentOS 6.3 下 Cacti 安装详解 http://www.linuxidc.com/Linux/2013-05/84279.htm

CentOS Linux 下快速安装配置 Cacti 中文版 http://www.linuxidc.com/Linux/2013-03/81627.htm

Cacti 的详细介绍:请点这里
Cacti 的下载地址:请点这里

五:Snmp 的工作原理:

1、三层架构:第一层叫网管工作站简称 nms , 第二层叫做 agent , 也就是被监管的设备,第三层就是数据库。

2、原理:

agent 把收集到的信息放到数据库中,nms 把要请求的数据的信息提交给 agent,nms 与 agent 打交道的方式有 GetRequest、GetNextRequest、SetRequest、GetResponse、trap 向数据库中收集数据,然后把数据提交给 nms。

GetReques:请求得到这个对象本节点相关信息

GetNextRequest:请求得到这个对象本节点以下的所有信息

SetRequest:agent 设置本节点的信息

Trap:agent 主动向 nms 提交信息

3、OID:

为了在系统中能够找到所需对象,我们需要为每一个对象分配一个唯一的表示号。在关系数据库中我们称之为关键字,而在对象术语中,则叫做对象标识(Object identifier-OID)。通常 OID 在内部都使用一个或多个大整数表示,而在应用程序中则提供一个完整的类为其他类提供获取、操作。一个 OID 必须在一层中保持唯一,理想上应该在所有对象上都唯一。

把被监控对象的名称和 OID 放在一个文件中,这个文件叫做 MIB 库。

不同的设备的 MIB-2 的 OID 是不同的,比如说 udp 的报文 OID 是 1.3.6.1.2.7,udp 进来的报文 OID 1.3.6.1.2.7.2,udp 出错的报文 OID 1.3.6.1.2.7.3。

六:架构 cacti 及其应用

1、snmp 的安装

1,rpm 包安装 snmp

net-snmp-5.3.2.2-7.el5.i386.rpm 提供 snmpd 服务,开启这个服务将成为 agent 将提供 161 端口。

net-snmp-utils-5.3.2.2-7.el5.i386.rpm 安装这个软件包,将成为 nms,提供很多工具。

开启 snmpd 服务查看端口

开源监控 Cacti 的架构及应用

2,nms 与 agent 打交道需要进行身份认证,在 snmp 的 1 版本、2c 版本是靠团体名进行身份验证的,明文传递信息,不安全。3 版本 是靠账号验证的。密文传递信息,比较安全,但是,一般使用 2c 版本,比较方便。

通过 snmp 的工具 snmpwalk 简单获取 agent(本地主机)的信息

Snmpwalk -v 2c – c public 127.0.0.1

开源监控 Cacti 的架构及应用

将会得到很多 MIB 信息,在安装 snmp 的软件包时,将各节点的 MIB 库文件就已经存放到 /usr/share/snmp/mibs 目录下面了。

Nms 只能得到 SNMPv2-MIB 和 HOST-RESOURCES-MIB 的相关信息,这是因为在 snmp 的配置在文件中,只打开了这两个节点 OID, 所以 nms 只能获得这两个节点以下的相关信息。

开源监控 Cacti 的架构及应用

如果想监控到到更多节点的相关信息,只需把节点的 OID 添加到配置文件中

比如说获取 TCP-MIB.txt 中的信息 tcp 节点的 OID 是 1.3.6.1.2.1.6,设置好之后重启服务,将会得到 tcp 的相关信息。

开源监控 Cacti 的架构及应用

Snmpwalk -v 2c – c public 127.0.0.1

一:cacti 的简介

二:Cacti 的特点以及优点

三:Cacti 所监控的对象

四:监控的步骤

五:snmp 的工作原理

六:cacti 架构及应用

一:Cacti 的简介:

Cacti 是通过 snmpget 来获取数据,使用 RRDtool 绘画图形,而且你完全可以不需要了解 RRDtool 复杂的参数。它提供了非常强大的数据和用户管理功能,可以指定每一个用户能查看树状结构、host 以及任何一张图,还可以与 LDAP 结合进行用户验证,同时也能自己增加模板,功能非常强大完善。界面友好。

Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件,除了基本的 Snmp 流量跟系统资讯监控外,Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

cacti 是用 php 语言实现的一个软件,它的主要功能是用 snmp 服务获取数据,然后用 rrdtool 储存和更新数据,当用户需要查看数据的时候用 rrdtool 生成图表呈现给用户。因此,snmp 和 rrdtool 是 cacti 的关键。Snmp 关系着数据的收集,rrdtool 关系着数据存储和图表的生成。

Mysql 配合 PHP 程序存储一些变量数据并对变量数据进行调用,如:主机名、主机 ip、snmp 团体名、端口号、模板信息等变量。

snmp 抓到数据不是存储在 mysql 中,而是存在 rrdtool 生成的 rrd 文件中(在 cacti 根目录的 rra 文件夹下)。rrdtool 对数据的更新和存储就是对 rrd 文件的处理,rrd 文件是大小固定的档案文件(Round Robin Archive),它能够存储的数据笔数在创建时就已经定义。

二:Cacti 的特点以及优点:

1、开源

1,自由发行

2,开放源代码

3,运行高效

2、跨平台

支持的平台 RedHat、windows、solaris、CentOS、SUSE

3、界面友好

图形丰富 各种模板 自定义模板

4、可扩展

支持二十种的插件,丰富的插件资源,大大提高了 cacti 的功能。

三:Cacti 所监控的对象:

1、服务器 cpu、内存、磁盘、进程、连接数

2、Web、mail、ftp 数据库、中间件

3、网络接口流量、转发速率、丢包率

4、网络设备性能、配置文件、路由数

5、安全设备性能、连接数、电源、温度

6、机房运行环境:电流、电压、湿度等





四:监控的步骤:

1,如何获取数据?

命令:ping ssh telnet

脚本: 编辑相应的脚本测试被监控主机的状态

Snmp 协议:

SNMP(Simple Network Management Protocol, 简单网络管理协议)的前身是简单网关监控协议(SGMP),用来对通信线路进行管理。随后,人们对 SGMP 进行了很大的修改,特别是加入了符合 Internet 定义的 SMI 和 MIB:体系结构,改进后的协议就是著名的 SNMP。SNMP 的目标是管理互联网 Internet 上众多厂家生产的软硬件平台,因此 SNMP 受 Internet 标准网络管理框架的影响也很大。



2,如何存储数据?

数据的存储是靠 rrd 数据库来实现的,也叫环状数据库,数据库格式以.rrd 结尾。数据库中存放的不是直接收集到的信息,而是通过聚合函数聚合之后的数据,默认每隔 5 分钟,收集一次信息,也可以每隔 5 秒钟收集一次信息,这叫做 pdp。通过聚合之后的数据存放到 rrd 表格中叫做 rra,rrd 表格是由数据库管理,这里数据库也叫做数据源,而数据库的创建是靠 rrdtool 工具完成的。

Rrdtool 创建数据库 更新数据库 绘图

3,如何展示以及报警?

图形的展示,以及报警是通过基于 web 页面的 cacti 这个软件来实现的,报警的方式有发送邮件、msn 消息、飞信消息。

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2013-11/92388p2.htm

推荐阅读

CentOS 6 下 Cacti 搭建文档 http://www.linuxidc.com/Linux/2013-06/86595.htm

RHEL5.9 下 Cacti 监控部署详解 http://www.linuxidc.com/Linux/2013-06/85427.htm

CentOS 6.3 下 Cacti 安装详解 http://www.linuxidc.com/Linux/2013-05/84279.htm

CentOS Linux 下快速安装配置 Cacti 中文版 http://www.linuxidc.com/Linux/2013-03/81627.htm

Cacti 的详细介绍:请点这里
Cacti 的下载地址:请点这里

2、Rrdtool 的应用



2rrdtool 的简介:



高性能的记录绘图工具rrdtool ,主要用于处理时间序列的数据



Rrdtool 提供了几个子命令实现对 .rrd 文件的管理,如 create,updateupdatev ,graph ,dump ,last ,info 等命令。



使用 rrdtool 绘图的步骤:



1、使用 rrdtool create 创建一个新的 rrd 数据文件;



2、使用,rrdtool update 为前面的创建的 rrd 数据文件提供数据;此数据需要周期性的进行更新,因此,应该讲 rrdtool update 创建为 cron 任务;



3、使用 rrdtool graph rrd 数据文件中获取数据并绘图;



3Rrdtool create 命令的用法:



Rrdtool create filename –start |-b start time 】【–step| -s step】【–no-overtime】【DS:dst arguments 】【RRACF:cf arguments



Filename :rrd数据库文件名称



Start :开始时间



Step :步长,每隔多长时间记录一次,默认每隔 300 秒。



no-overtime:不覆盖一个已经存在的 rrd 数据文件



DS:数据源



Dst :数据源类型



Arguments:变量



RRA:每隔几个步长统计一下信息



CF:对数据进行处理的统计函数:AVERAGE 平均值,MIN 最小值,MAX 最大值



1.使用 rrdtool 创建 rrd 数据库文件



rrdtool create test.rrd -s 5 DS:testds:GAUGE:8:0:U RRA:AVERAGE:0.5:1:17280



创建的数据库文件 test.rrd , 每隔 5 秒收集一下信息,数据源是 testds,对数据求绝对值,到8 秒的时候也可以接受数据,最小值是 0 最大值没有,对表格中的数据求平均值,数据不超过 50%,步长为1,记录统计每隔5 秒的一天之内的数据,栏位是17280



将会在当前目录下产生一个 rrd 数据库文件test.rrd



查看 rrd 数据库文件的数据平均值信息



rrdtool fetch test.rrd AVERAGE



开源监控 Cacti 的架构及应用



当前还没有信息,以为没有往表格中输入信息,所以统计不到信息,编辑一个脚本不断地往表格中输入信息 , 运行脚本



#!/bin/bash



while true ;do



rrdtool update test.rrd N:$RANDOM



sleep 5



done



查看 rrd 数据库文件的数据平均值信息,将会得到一些数据



rrdtool fetch test.rrd AVERAGE



开源监控 Cacti 的架构及应用



2..使用 rrdtool 工具创建图形 , 获取的是 test.rrd 数据库中的数据,每隔五秒收集一次信息,数据源是testds,求数据的平均值,图形的形式是线条颜色为黄色。



rrdtool graph test.png -s 1382934740 –step 5 -t tupian -v vtupian DEF:vname=test.rrd:testds:AVERAGE LINE1:vname#ff0



在当前目录下将产生test.png,查看图片




3cacti的安装



Rrdtool 太过繁琐麻烦,所以很少有人愿意使用这个工具,cacti的出现大大简化了操作,cacti是基于 web 页面的开源监控软件,在页面里,就可以收集数据信息,绘制图形。



1LAMP的环境搭建



使用 yum 安装 lamp 的软件包



打开 httpd 服务,设置开机启动



打开 mysqld 服务,设置开机启动



修改 mysql 服务器的登陆密码



Mysqladmin -u root -p password 123



登陆 mysql 服务器,创建数据库,数据库的名称是cacti ,用于存放收集到的数据信息



,然后授予所有权限给 cacti 这个用户来管理 cacti 数据库中的所有表格,然后刷新权限。



create database cacti;



grant all privileges on cacti.* to cacti@localhost identified by ‘cacti’;



Query OK, 0 rows affected (0.00 sec)



flush privileges;



2,使用 cacti 的源代码中带的脚本,往 cacti 数据库中导入表格



cacti-0.8.7g.tar.gz cactiphp 页面



cacti-plugin-0.8.7g-PA-v2.8.tar.gz cacti的插件管理器



monitor-latest.tgz 插件 实现监控的功能



sendMsg.zip 实现 msn 报警功能



settings-latest.tgz 增加设置的功能



feition.tar.bz2 实现飞信报警的功能



thold-latest.tgz 设置域值大小的功能



解压 cacti-0.8.7g.tar.gzi 到站点主目录下/var/www/html



切换到 cacti 目录下,将会看到很多 php 文件和一些目录,poller.phpcacti 利用 snmp 协议不断地获取数据的 php 脚本,rra 目录,用户存放 rrd 数据库,image 目录,存放 cacti 生产的图片。Cacti.sql 文件,用于导入到 mysql 数据库服务器中的 cacti 数据库中,给 cacti 数据库创建表格。



mysql -u root -p cacti <./cacti.sql

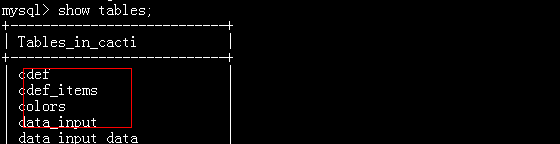

进入到 cacti 数据库中查看表格



开源监控 Cacti 的架构及应用

3制作个人的计划任务运行 poller.php 这个文件,使得 cacti 不断地获得数据



crontab -e



*/5 * * * * php /var/www/html/cacti/poller.php >/dev/null 2>&1

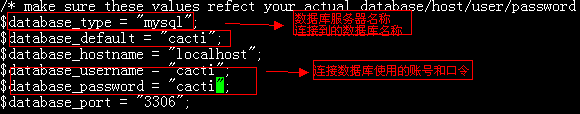

4,切换到 include 目录下打开 config.php ,指明php 连接到 cacti 数据库的账号和口令



开源监控 Cacti 的架构及应用



5,创建系统账号 cacti,把logrra 目录的拥有者设置为cacti



useradd cacti



passwd cacti



Chown -R log rra



6,通过浏览器访问站点主目录下的cacti,将出现安装向导,如果没有问题的话点击finnish



将会出现后台管理员的登陆界面管理员的账号admin,密码;admin



然后系统会让你修改密码,之后将会进入 cacti 的主界面



开源监控 Cacti 的架构及应用



刚进去因为没有安装插件只能看到 console graphs两个菜单,在 console 菜单下有很多子菜单,比如说 create management templates configurationutilities等。



management 菜单下的 graph trees ,用于创建节点的,节点挂载到默认树下面,比如说,创建linux windows 、防火墙节点,与linux 相关的图形,挂载到 linux 节点下,与 windows 节点相关的图形挂载到 windows 节点下,与防火墙相关的图像挂载到防火墙相关的节点下。



Templates (模板)菜单下的有图形模板、主机模板、数据模板。当被监管的主机的被监控的对象相同或相似时就可以直接套用模板,主机模板包括一个或多个图形模板,图形模板包括一个或多个数据模板。

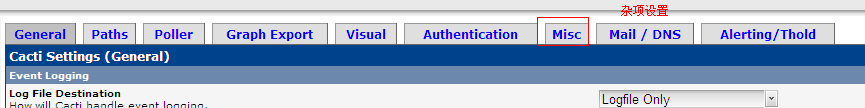

Configuration 菜单下可以进行相应的设置,



开源监控 Cacti 的架构及应用

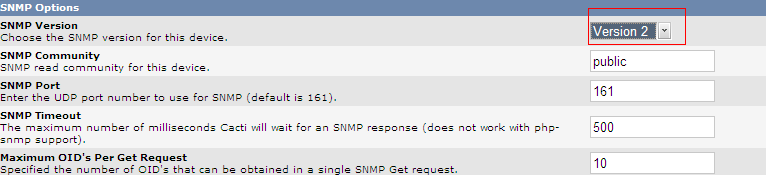

General 进行全局的设置,比如说 snmp 的版本,rrdtool的版本,团体名的版本,设置好之后点击 save 进行保存。

四、cacti的应用



1、监控 linux 本机

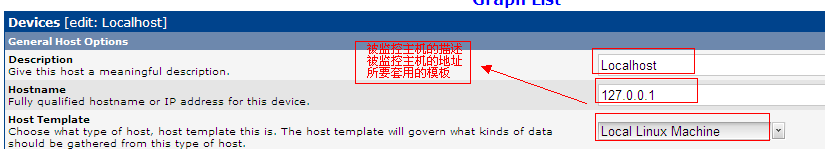

1,点击 devices 进行设置添加被监控主机的描述 ip 地址 和套用的模板,使用 snmp 获取信息







开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

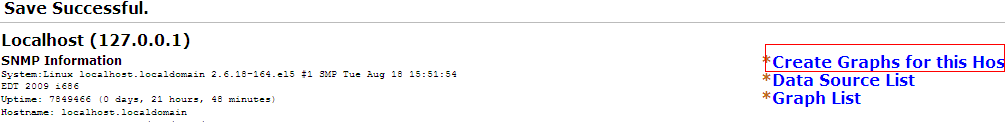

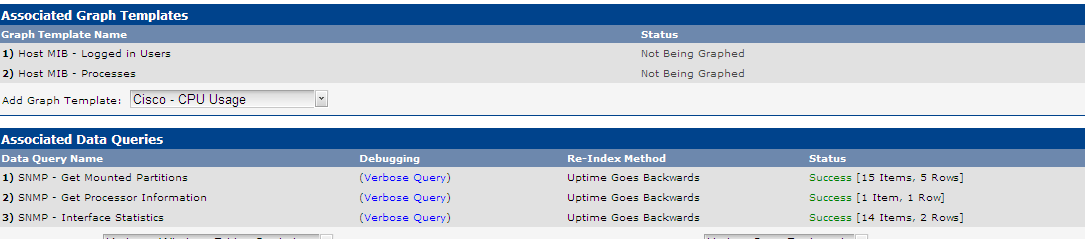

2点击保存之后将会看到保存之后的信息,显示的是用 snmp 获取的信息



,点击 create graphs , 对获取的信息制作图形。



开源监控 Cacti 的架构及应用



将会根据相关联的图形模板,创建图形,也可以添加模板,与 inux 主机相关联的图形模板有 linux 的内存使用、用户登录数、进程数。

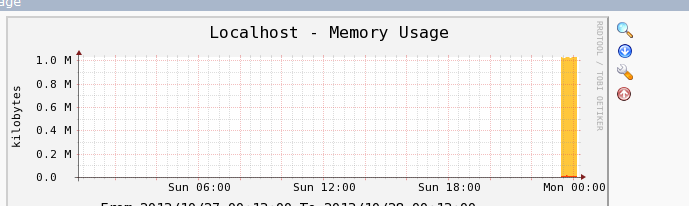

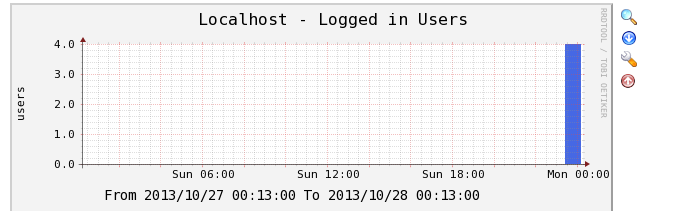

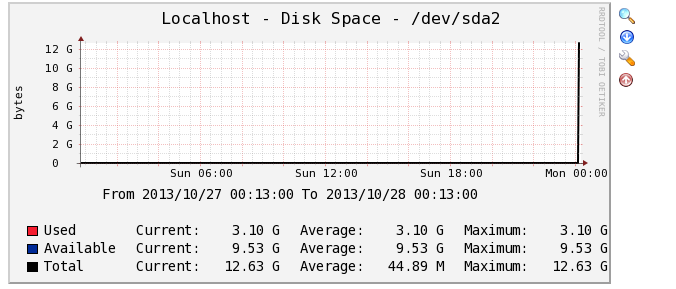

点击 create 将会创建 linux 内存使用情况图形,用户登录数图形,进程数图形。

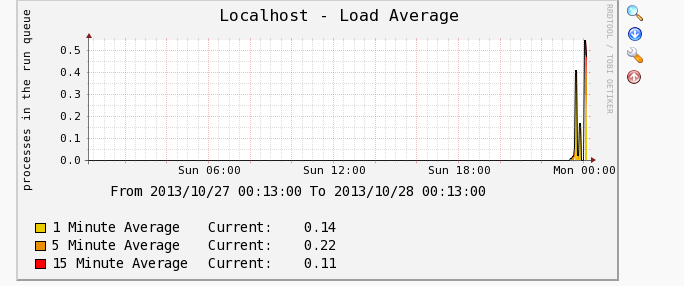

切换到 cactirra目录下面,将会形成相应的 rrd 数据库文件,生成 rrd 文件就一定会有相应的图片产生。



















开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用


2、监控 windows 主机的磁盘使用状况



1,准备工作



安装 snmp 服务,开启 snmp 服务,使得 windows 主机成为一个被监管的设备(agent



Windows 主机的 ip 地址为192.168.1.102







开始》控制面板》添加删除服务》添加删除组件》管理和监视工具

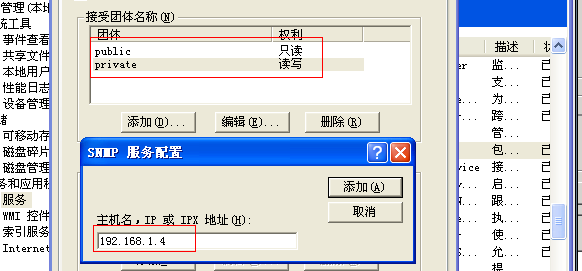

进行相关的设置,添加团体名和 nmsip地址



开源监控 Cacti 的架构及应用



2,点击 graph trees 创建节点 windows xp ,以后windows 主机的图形就可以挂 载 到这个节点上



开源监控 Cacti 的架构及应用

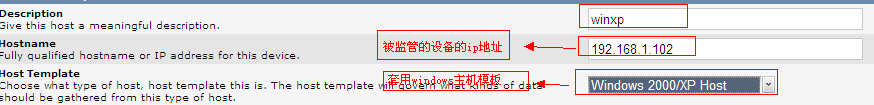

3,点击 devices 添加被监控的主机 ,t 添加被监管设备的 ip 地址和要使用的模板,然 后点击 create 创建。



开源监控 Cacti 的架构及应用



4,为主机选择图形模板



开源监控 Cacti 的架构及应用

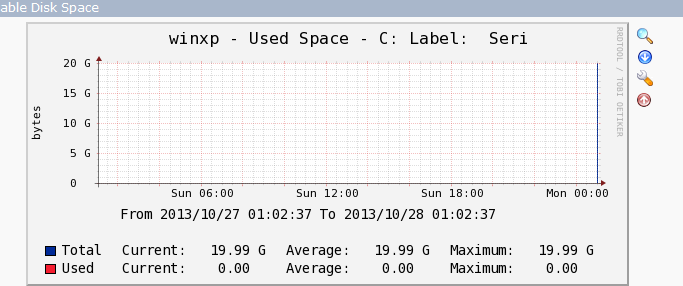

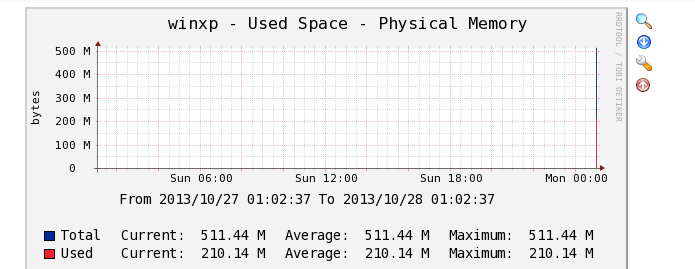

5,根据所选择的图形模板,绘制磁盘使用情况的图形

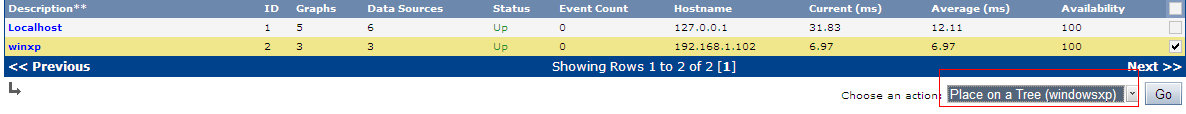

点击 devices 将会出现 window 这台主机,选择 windows 这台主机挂在到刚刚创建的 windows xp 节点上



开源监控 Cacti 的架构及应用



6,点击 graphs 这个插件,将会看到 windowsxp 这个节点,但是还没有出现图片,这个没有关系,点击右上角的 logout,从新登陆一下cacti 就可以了,将会看到 windowsxp 节点下面有一台主机 winxp,点击winxp 将会看到被监控信息,磁盘 物理内存、虚拟内存使用状况。



















开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用






五、cacti的报警



简要说明:实现邮件报警和飞信报警两种功能,cacti所要监控的设备有 linux 主机本身的用户数,apache服务器的状态,磁盘使用情况和 windows 主机的磁盘使用情况



拓扑图:



开源监控 Cacti 的架构及应用



一:cacti插件管理器和插件的安装



Apache 服务器状态的监测,要靠 apache 的一个运行状态脚本来获取 apache 运行状态信息的,ss_apache_stats.php,监控apache



状态的图形模板为 cacti_host_template_webserver_-_apache.xml,这些图形模板和脚本到网上可以下载,模板可以中cactiweb页面中 导入导出。



1,把脚本拷贝到 cactiscripts的目录下面



cp -p ss_apache_stats.php /var/www/html/cacti/scripts/

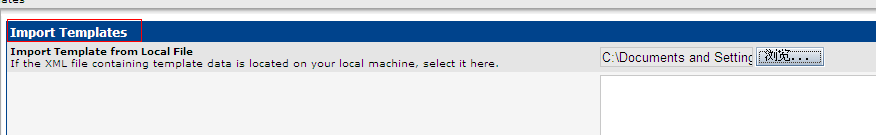

2,通过 web 方式的访问进入到 cacti 的主界面,导入监控 apache 服务器的图形模板



开源监控 Cacti 的架构及应用

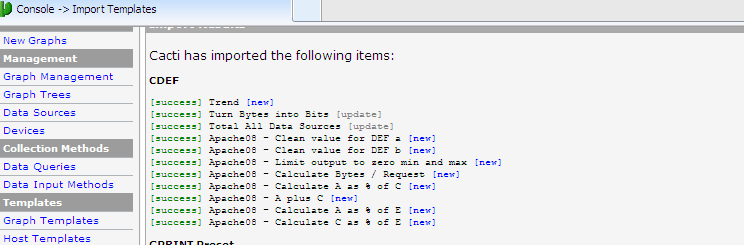

导入之后出现如下提示,说明模板导入成功



开源监控 Cacti 的架构及应用



要想监控 apache 的运行状态的信息,必须打开 apache 的配置文件,开启状态输出的功能,状态输出功能的实现,是靠 apache 在启动时调用一个模块来实现的,然后打开输出状态的访问方式,ss_apache_stats.php这个 php 脚本就是获取 apache 输出状态的运行脚本。







开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

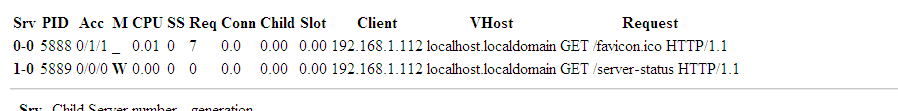

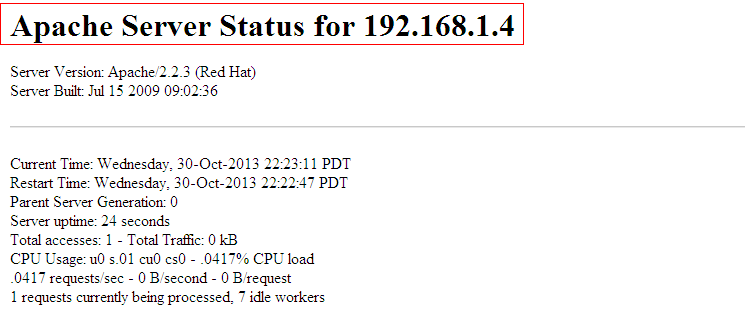

重启 apache 服务器,用浏览器访问 http://192.168.1.4/server-status,将会看到apache 的输出信息,版本信息,CPU使用信息等。









开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

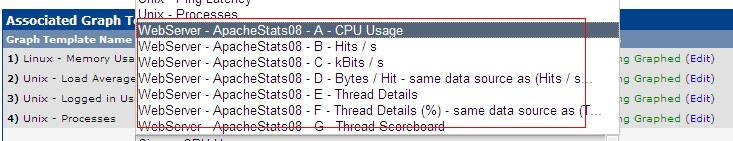

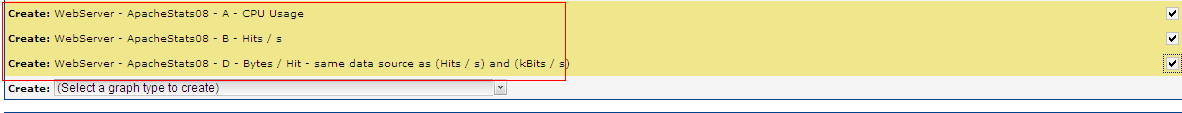

3,点击 devices 菜单,找到 apache 所在的 linux 主机,也就是本地主机,在添加图形模板的位置,将会出现有关 apache 状态信息的模本,这根导入的模板有关。



开源监控 Cacti 的架构及应用



然后点击添加 保存 最后创建图形



开源监控 Cacti 的架构及应用

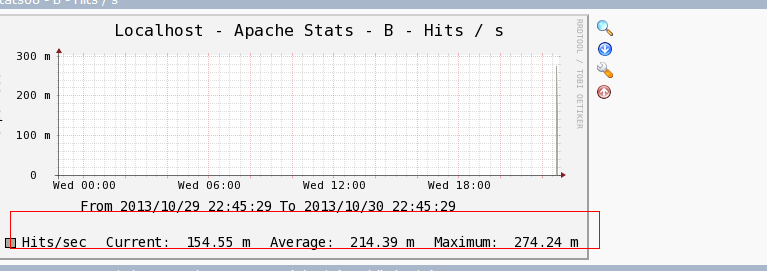

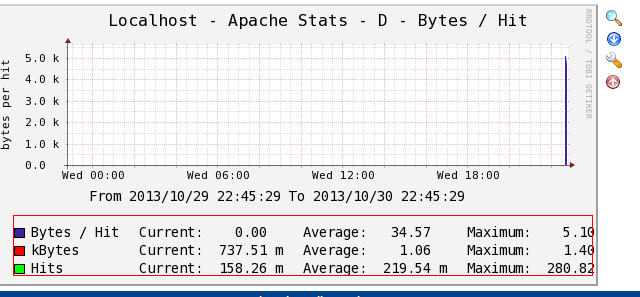

点击 graphs 找到 host :localhost, 将会形成相应的图形











开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用


4,但是怎么样才能实现报警呢?目录前 cacti 实现不了,因为没有安装插件,比如说限制域值的插件,状态图标插件。



cacti-plugin-0.8.7g-PA-v2.8.tar.gz 插件管理器



monitor-latest.tgz 显示状态图标的插件,当被监控的设备是绿颜色,说明是 up 状态,当为红颜色是就是 down 状态



sendMsg.zip 实现 msn 报警的功能



settings-latest.tgz 增加设置功能



thold-latest.tgz 主要设置域值,超出设置的域值,将要报警。







5,解压 cacti 的插件管理器cacti-plugin-0.8.7g-PA-v2.8.tar.gz

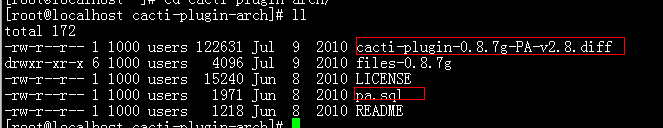

切换到cacti-plugin-arch/,将会看到一个补丁,导入数据库的一个脚本



开源监控 Cacti 的架构及应用



cacti-plugin-arch/ 目录下的所有内容,移动到 cacti 的主目录下面/var/www/html/cacti



pa.sal 导入 cacti 数据库中,然后给 cacti 打补丁







开源监控 Cacti 的架构及应用

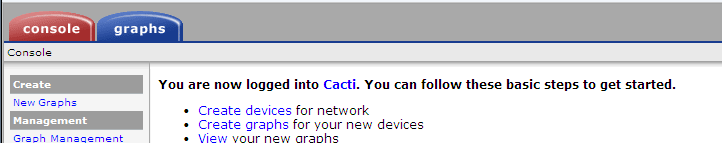

打完补丁之后刷新 cacti 的主界面,将会发现 cacti 的主界面有点乱,打开 cacti/include 目录下的 config.phpcacti 与数据库连接的配置文件,修改 cacti 的访问路径为/cacti/



开源监控 Cacti 的架构及应用

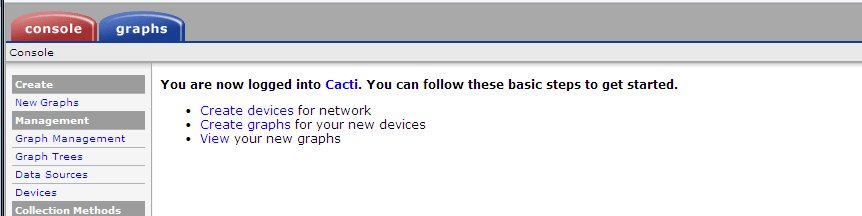

再次刷新 cacti 的主界面将会清晰明了



开源监控 Cacti 的架构及应用

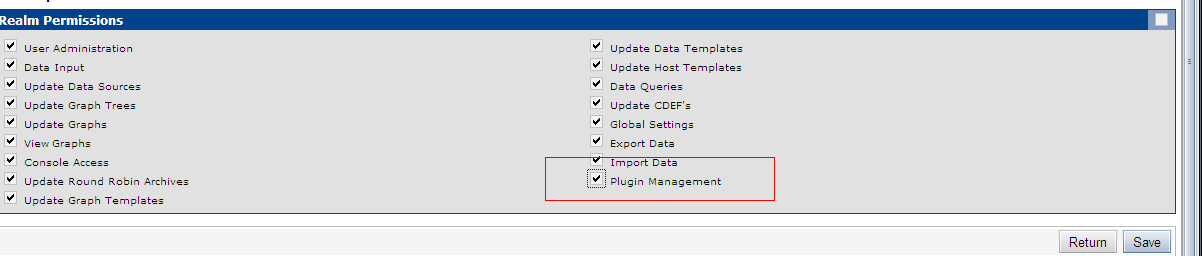

点击 setting —》用户管理–>admin , 勾选插件管理,然后保存



开源监控 Cacti 的架构及应用

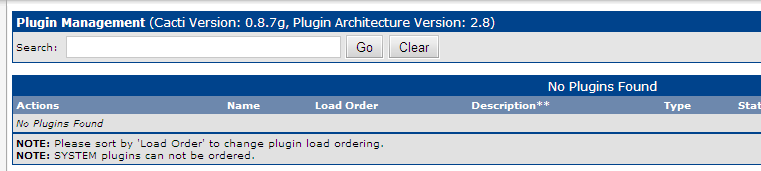

点击插件管理器,里面还没有任何插件



开源监控 Cacti 的架构及应用



6,安装所需要的插件monitor-latest.tgzsettings-latest.tgz thold-latest.tgz

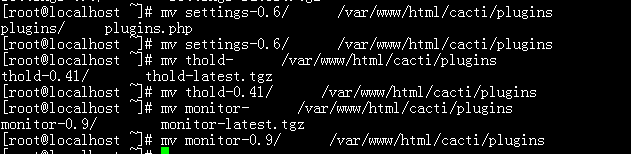

解压源代码,把源代码目录移动到 cacti 目录下的 plugins 目录下,修改名称



开源监控 Cacti 的架构及应用



切换到 /var/www/html/cacti/plugins/ 目录下,修改名称,不改名称,cacti识别不到



开源监控 Cacti 的架构及应用

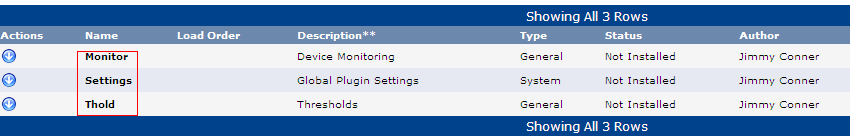

7,刷新 cactiweb页面,将会看到三个插件。



开源监控 Cacti 的架构及应用

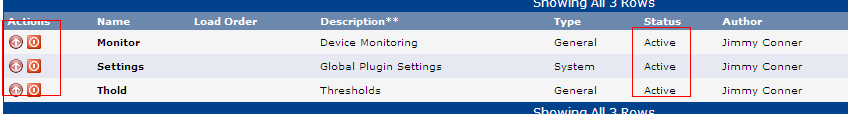

8,点击按钮,进行插件的安装,安装好之后查件的状态将是active



开源监控 Cacti 的架构及应用



9,点击 settings 将会出现很多选项,进行设置,比如说设置报警方式铃声报警、邮件报警。




二:实现邮件报警功能

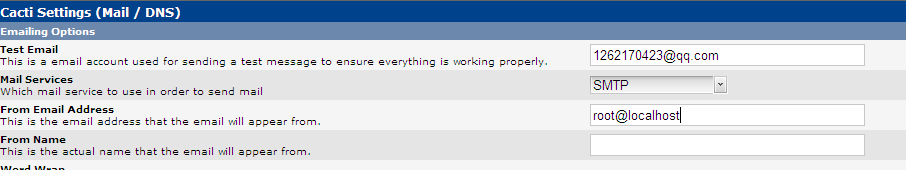

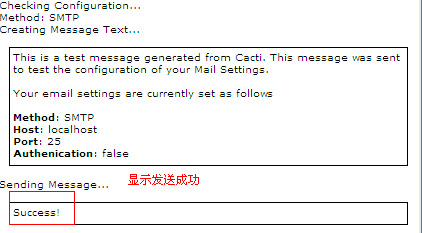

1,点击 settings 按钮,点击 mail/dns 插件,进行相应的操作,先发送一个测试邮件,用管理员发送邮件。







开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用







登录 qq 邮箱查看测试邮件



2,设置域值,实现报警

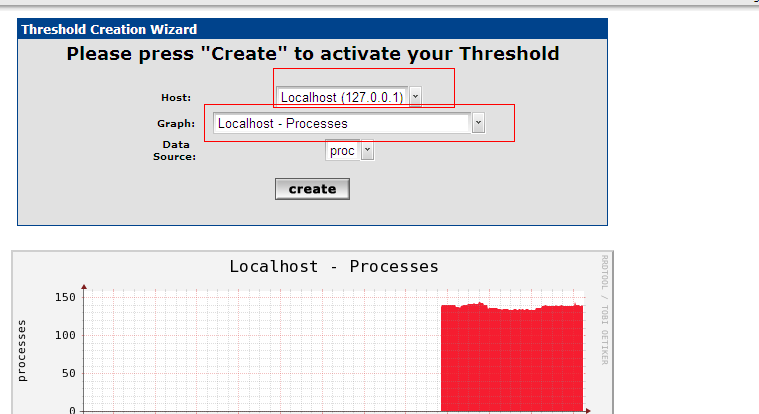

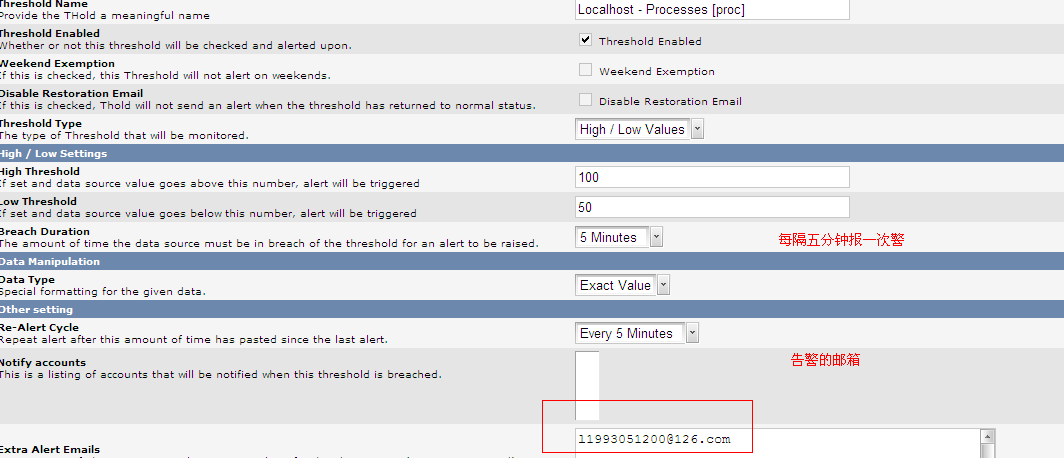

点击 thresholds(域值)菜单,选中要监控的主机,比如监控本地linux 主机的进程数目,设置域值,限制进程数目,最大几个进程,最小几个进程,如果超出范围,将进行邮件报警。















开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

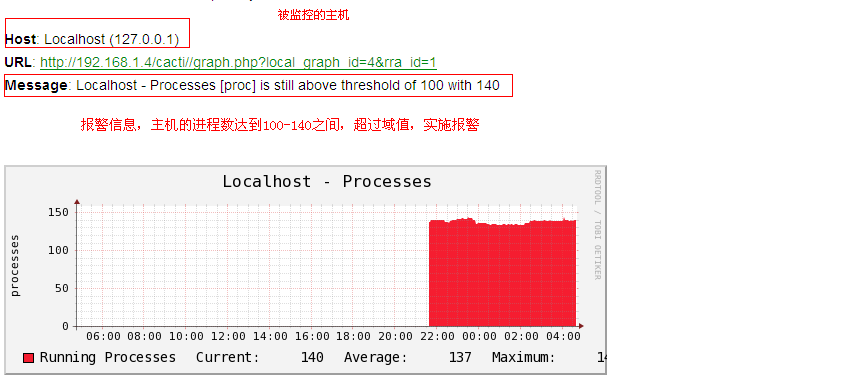

3,进程明显大于100,所以将会发送报警邮件,进入邮箱查看邮件



点击 thold 查看告警,如果是红颜色,说明已经超过域值,正在告警,如果是绿颜色,没有超过域值。







开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用

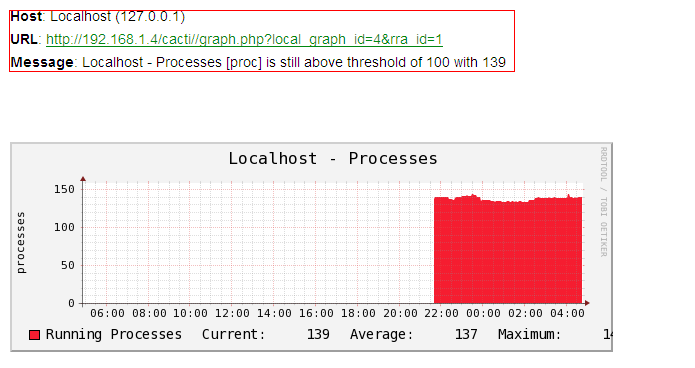

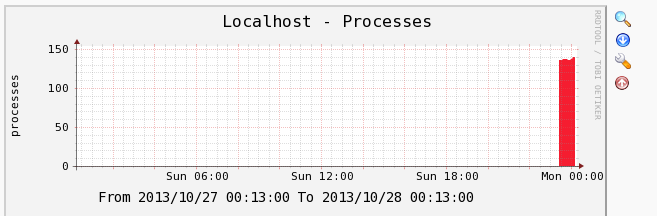

过了五分钟,又收到一条告警信息,进程数达到 139 个,cacti实施报警



开源监控 Cacti 的架构及应用

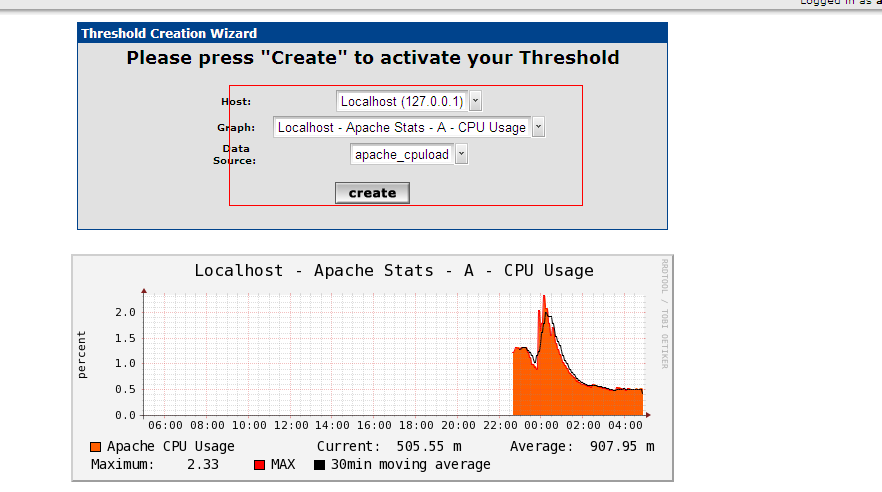

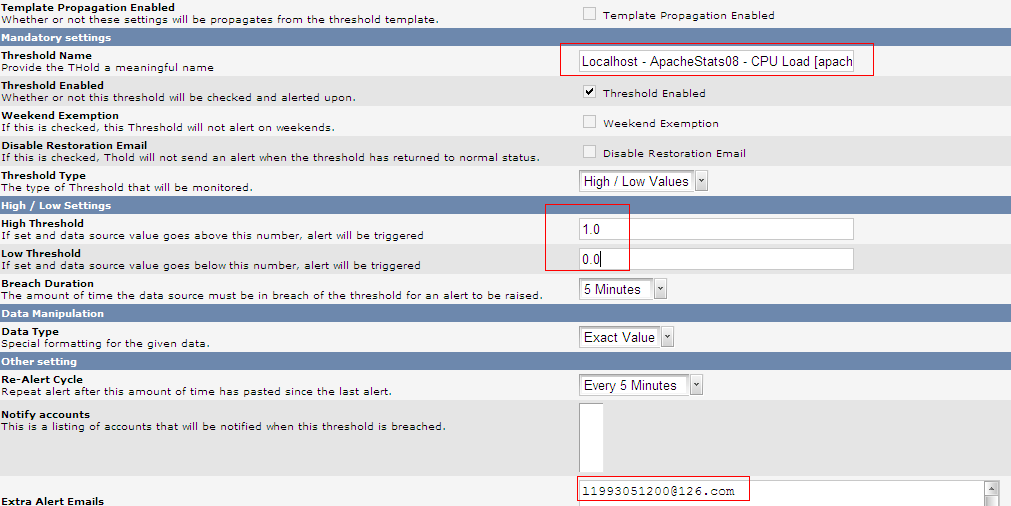

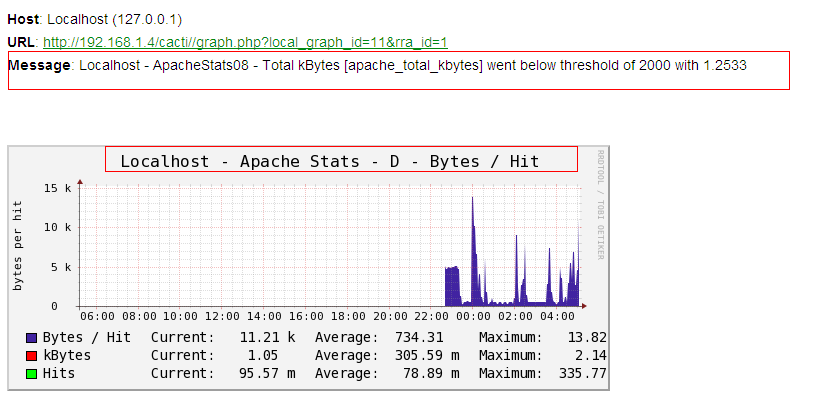

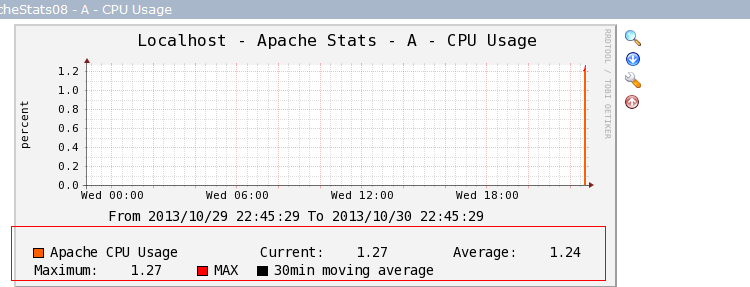

4,监控 linux 主机的 apache 服务器 CPU 使用情况,超过 1% 将进行报警,监控 apache 服务器的传输的字节数,超过 2000 字节,将实时报警。



















开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用


三:实现飞信报警功能

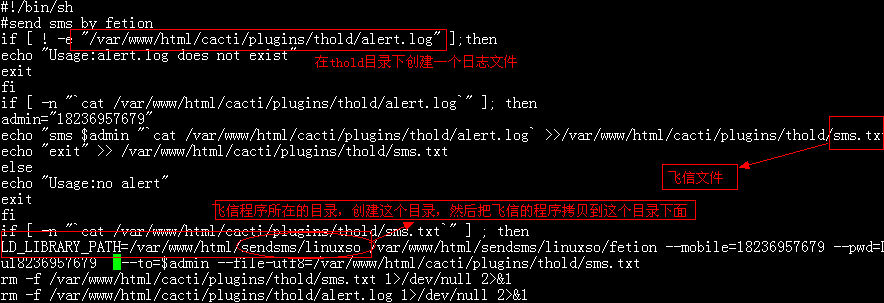

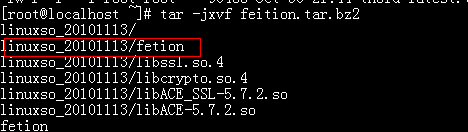

1,解压飞信程序的源代码到当前目录下,拷贝共享库文件到系统共享库目录下也就是 /lib 目录下,否则,飞信程序执行不了。



开源监控 Cacti 的架构及应用



2,测试飞信程序,是否可以正常发送飞信,先自己给自己发飞信。



语法:–mobile=发信人的电话号码



–pwd=发信人的飞信密码



–to=收信人的电话号码



–file-utf8=要发送的 utf8 字符集格式的飞信文件



开源监控 Cacti 的架构及应用

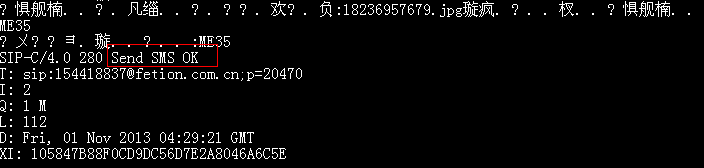

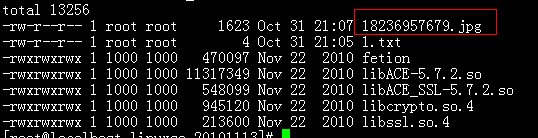

发送飞信后将会产生一个以 .jpg 结尾的图片 验证码,导出到 windows 系统的桌面,然后再 linux 系统当前状态下输入验证码,将会把飞信发出。











开源监控 Cacti 的架构及应用

开源监控 Cacti 的架构及应用











3,但是如何才能实现 cacti 的飞信报警呢?有一个发送飞信的脚本,当监控的设备数据信息超过某个范围时,cacti自动运行脚本发送飞信,可以实现用户不用上网,不在网管工作站,远距离的接受报警信息。把飞信脚本拷贝到 /var/www/html/cacti/plugins/thold/



mkdir /var/www/html/sendsms/



mv linuxso_20101113/ /var/www/html/sendsms/linuxso























开源监控 Cacti 的架构及应用



切换到 /var/www/html/cacti/plugins/thold/,创建两个文件,alert.log 告警文件,sms.txt 日志文件



开源监控 Cacti 的架构及应用



4,当监控的信息,超过域值时,告诉 thold 执行脚本发送告警飞信。打开 thold 的声明文件thold_functions.php ,添加两条语句。



开源监控 Cacti 的架构及应用

到这里我已经实现了邮件报警和飞信报警,你可以根据我的步骤完成 cacti 的应用。

正文完
星哥说事-微信公众号
post-qrcode

星锅
版权声明:本站原创文章,由 星锅 2022-01-20发表,共计11546字。
转载说明:除特殊说明外本站文章皆由CC-4.0协议发布,转载请注明出处。
【腾讯云】推广者专属福利,新客户无门槛领取总价值高达2860元代金券,每种代金券限量500张,先到先得。
阿里云-最新活动爆款每日限量供应
评论(没有评论)
验证码
【腾讯云】云服务器、云数据库、COS、CDN、短信等云产品特惠热卖中
