GNS3 是一款具有图形化界面可以运行在多平台（包括 Windows, Linux, and MacOS 等）的网络虚拟软件。Cisco 网络设备管理员或是想要通过 CCNA,CCNP,CCIE 等 Cisco 认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验 Cisco 网际操作系统 IOS 或者是检验将要在真实的路由器上部署实施的相关配置。
Wireshark（前称 Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark 使用 WinPCAP 作为接口，直接与网卡进行数据报文交换。
SecureCRT 是一款支持 SSH（SSH1 和 SSH2）的终端仿真程序，简单地说是 Windows 下登录 UNIX 或 Linux 服务器主机的软件。SecureCRT 支持 SSH，同时支持 Telnet 和 rlogin 协议。SecureCRT 是一款用于连接运行包括 Windows、UNIX 和 VMS 的理想工具。通过使用内含的 VCP 命令行程序可以进行加密文件的传输。有流行 CRTTelnet 客户机的所有特点, 包括: 自动注册、对不同主机保持不同的特性、打印功能、颜色设置、可变屏幕尺寸、用户定义的键位图和优良的 VT100,VT102,VT220 和 ANSI 竞争. 能从命令行中运行或从浏览器中运行. 其它特点包括文本手稿、易于使用的工具条、用户的键位图编辑器、可定制的 ANSI 颜色等.SecureCRT 的 SSH 协议支持 DES,3DES 和 RC4 密码和密码与 RSA 鉴别。
下载地址：
GNS3-1.3.10，Wireshark，SecureCRT，路由驱动映像，VMware 14
Win10 映像文件 见 https://www.linuxidc.com/Linux/2019-10/160967.htm
相关资料可从以下信息得到下载：
点击这个 http://www.linuxidc.com/Linux/2013-12/93755.htm 链接 关注 Linux 公社官方微信，关注后回复数字160968。即可得到网友的分享密码。
如果取消关注 Linux 公社公众号，即使再次关注，也将无法提供本服务！
链接：https://pan.baidu.com/s/1a0gpspxIFfX_jC8bnlC63g 密码：获得见上面的方法，地址失效请在下面留言。
—————————————— 分割线 ——————————————
这篇文章中我主要讲解 GNS 3、Wireshark、SecureCRT 的安装，
1、首先分别下载好 GNS 3、Wireshark、SecureCRT 安装包，如图：
2、双击 GNS 3 打开安装软件，弹出安装向导，如图：
3、点击 Next 继续下一步安装，然后点击 I Agree 同意条款，继续安装，如图：
4、保持输入框默认不变就可以，点击 Next 继续下一步安装，如图：
5、这个地方要注意，这个时候会出现很多勾选项，软件已经默认帮我们全部勾选了，这个里面我们要把 Wireshark 1.12.1 和 Solar winds response 勾选去掉，如果勾选软件会帮我们下载和安装这两个软件，这个下载和安装的过程会很长，而且很容易出现下载失败，我们可以自己下载软件包安装，这两个软件我们只要安装 Wireshark 1.12.1 就可以了，是撒上面我们也已经下载好 Wireshark 1.12.1 了，安装完 GNS 3 我们在安装 Wireshark 1.12.1，去掉 Wireshark 1.12.1、Solar winds response 勾选项，点击 Next 继续下一步，如图：
6、这个时候就是选择安装路径，建议保存默认路径不变，方便给后期安装插件使用，如果 C 盘空间不足也可以安装到别的盘符，不过不建议安装到别的盘符，这里我选择保持默认不变，然后点击 Install 选择安装，如图：
7、这个时候会跳出 WinPCAP 的安装窗口，这个是安装虚拟机的，方便我们实验是使用，必须安装的，点击 Next 继续安装，如图：
8、点击 I Agree 同意条款，继续安装 WinPCAP，如图：
9、默认勾选开机自动启动 WinPCAP，保持不变点击 Install，进行安装，如图：
10、安装完成后点击 Finish 完成安装，如图：
11、这个时候 GNS 3 开始住安装，读条完成后点击 Nrxt，如图：
12、这个时候跳出窗口，是让我们选择要不要花费 $200 value 来学习，这个时候我们要选择 No，然后点击 Next，进行下一步，如图：
13、这个时候弹出完成安装窗口，有个勾选项，默认勾选的是启动 GNS 3, 我们要把勾选项去掉，先不启动 GNS 3, 稍后我们来安装 Wireshark 1.12.1，点击 Finish 完成安装，这样就完成了 GNS 3 的安装，如图：
14、安装好 GNS 3 后我们来安装 Wireshark 1.12.1，双击 Wireshark 1.12.1 安装包，弹出安装向导，点击 Next 继续安装，如图：
15、点击 I Agree 同意条款，继续安装，如图：
16、跳出组件安装选择窗口，程序已经默认帮我们全部勾选好了，这个时候我们选择保持默认不变，点击 Next 继续安装，如图：
17、这个时候会跳出安装选项，Desktop Icon 没有勾选，这个表示是否在左面创建图标，我们点击勾选，在桌面创建图标，防止我们要用到，还要去找，然后点击 Next 继续安装，如图：
18、下面就让我们选择安装路径了，这个时候切记保持默认不变，不要更改默认路径，点击 Next 继续安装，如图：
19、这个时候会让我们选择是否安装 WinPCAP，去掉勾选项，刚才安装 GNS 3 的时候我们已经安装过了，点击 Install 开始安装，如图：
20、安装读条完成后，点击 Next 继续安装，如图：
21、这个时候不要任何勾选，点击 Finish 完成安装，如图：
22、这样我们就安装好了 GNS 3 与抓包软件 Wireshark 1.12.1，双击桌面 GNS 3 图标，启动 GNS 3, 如图：
23、GNS 3 正常启动后我们来安装 SecureCRT 软件，方便我们使用，因为这个软件压缩包中有破解软件，杀毒软件建议先关闭，然后在解压，进行安装，这里我就不说在怎么关闭杀毒软件了，解压后（解压密码：SPOTO），双击 scrt801-x64（我用的 64 位系统，32 位系统选择 scrt801-x64 安装），等待读条结束，开始安装，如图：
24、读条完成后点带点击 Next 继续安装，如图：
25、点击选择接受条款，点击 Next 继续安装，如图：

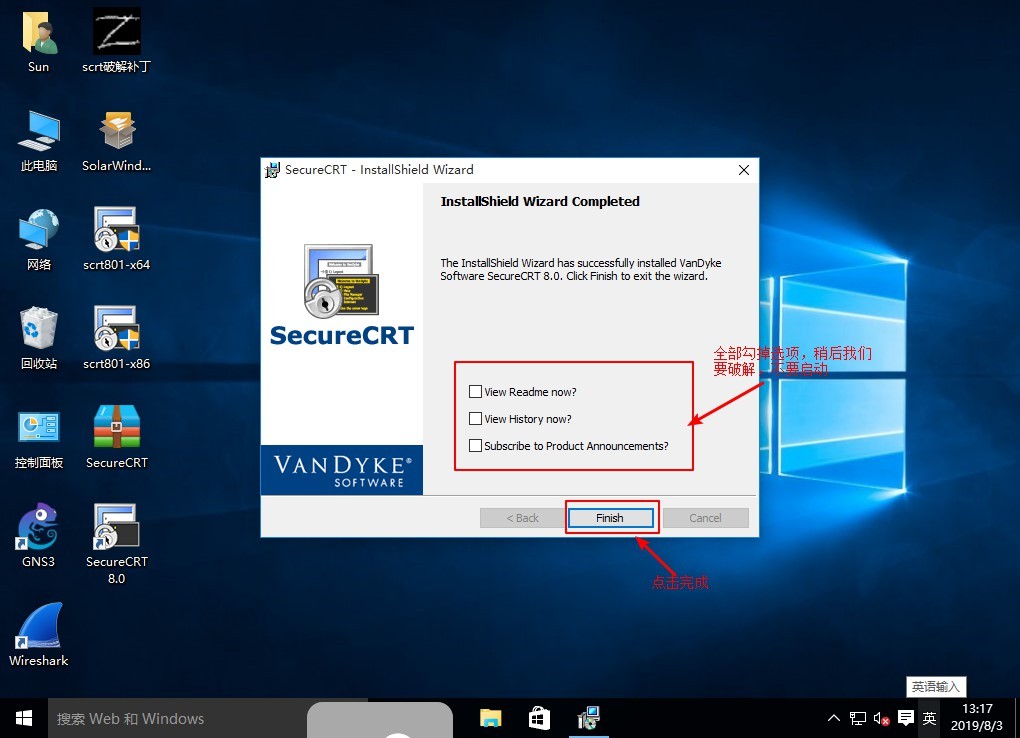

26、下面就可以跟着向导一步一步安装，如图：
这样我们 GNS 3 环境就安装好了，之后在 GNS 3 中搭建环境进行实验
更多详情见请继续阅读下一页的精彩内容：https://www.linuxidc.com/Linux/2019-10/160968p2.htm
1、环境准备：一台装有 GNS3-1.3.10、Wireshark、SecureCRT 8.0、VMware Workstation 14 的计算机。VMware 14 可以正常运行虚拟机 win10
2、搭建好环境我们就可以打开 DNS 3 来完场实验，这次我们来做两个实验，一个是用 GNS 3 自带的 VPC 连接交换机互联互通，二是配合使用 VMware 连接 GNS3 中交换机互联互通。
3、首先我们先打开 DNS 3，打开后关掉欢迎界面，这个时候提醒我们新建一个新的项目，可以直接关掉，我们这里不用新建项目，如图：

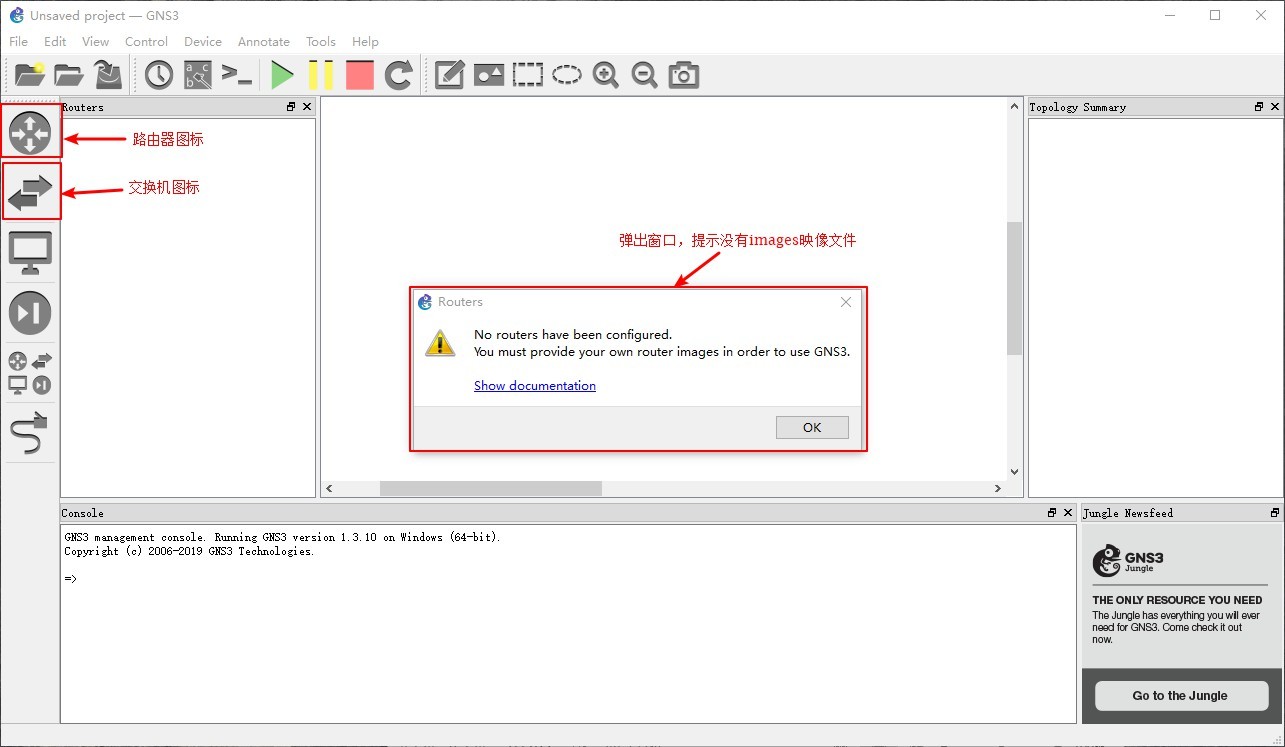

4、关掉后我们就要给 GNS 3 添加路由 / 交换机映像了，在我们新安装的 GNS 3 中是没有路由 / 交换机映像的，是要我们自己添加的，当我们点击路由或者交换机的时候是没有的，会有一个弹出对话框提示，如图：
5、点击 OK 关闭对话框，点击左上角 Edit，然后点击 preferences，打开对话框，如图：

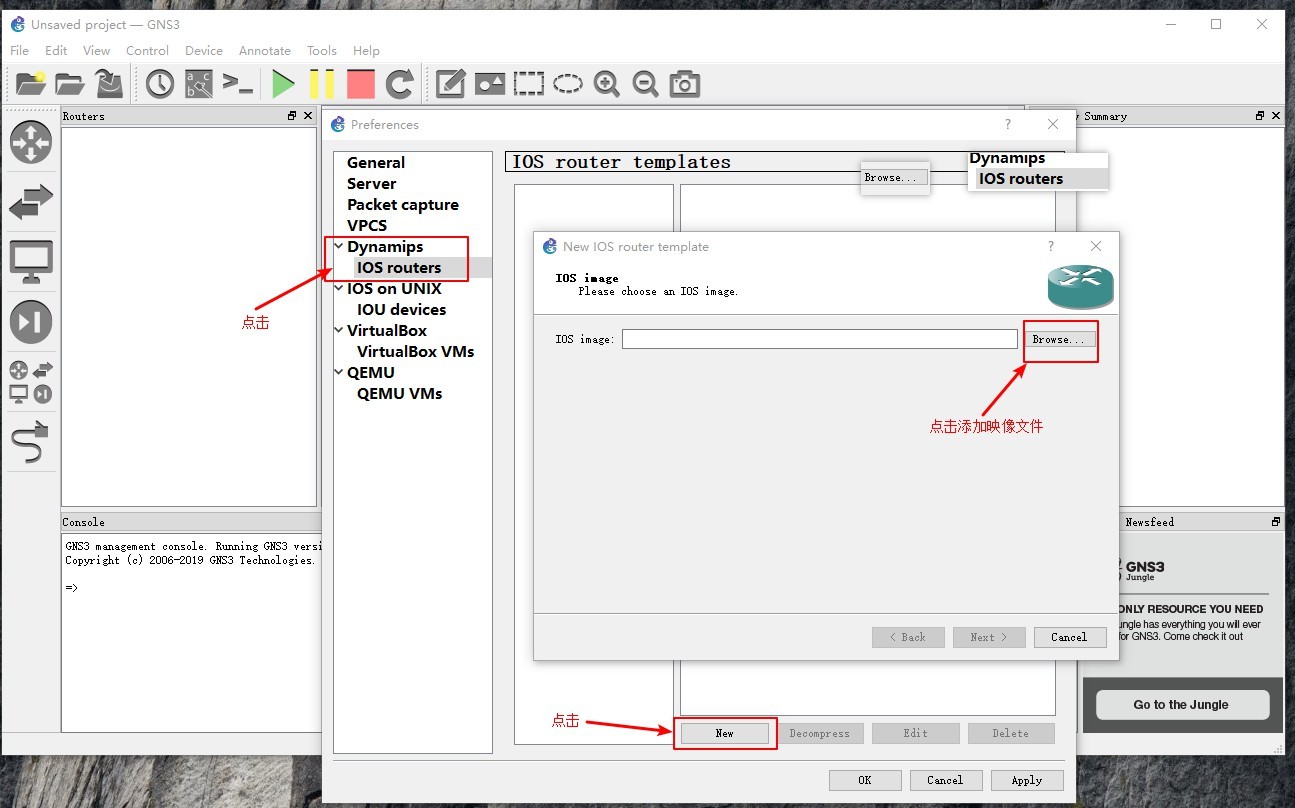

6、打开对话框后点击 Dynamips IOS routers，点击左下角 New 按钮，弹出添加对话框，点击对话框右边 Browse 按钮添加上面下载的路由器映像文件，如图：
7、点击添加路由器映像后找到.bin 文件，点击打开，解压为.image 格式文件，添加入输入框，然后点击 Next 进入下一步，如图：
8、根据向导保持默认不变设置，最后点击 Finish 完成设置，如图：
9、添加完成后我们设置好的路由就会在窗口显示出来，点击下面的 OK 完成添加，如图：
10、添加好路由后回到主界面，因为我们添加的路由器也可以作为交换机来使用，所以我们就不在添加交换机映像，点击右侧路由器图标，将我们新建出来的路由器拖到拓扑操作区域，来设置路由器，完成实验，如图：
11、点击 configure，弹出 node configurator 对话框，点击我们添加的路由器，然后点击左侧第三个选项卡 slots，点击 slot 1 下拉框，选择 NM-16ESW 业务单板，添加交换机业务单板，点击 OK 完成设置，如图：
12、设置完成后，右击拓扑操作区路由器图标，点击 change symbol 弹出对话框，下拉更换图标为叫交换机图标，方便我们辨认，如图：
13、更换完成后，右击图标点击启动交换机，如图：
14、开启后会占用我们设备 CPU 使我们设备变卡，这个时候我们就要右击拓扑操作区域交换机图标，点击 ldle-pc，计算最优 ldle 值，来优化设备，如图：
15、设置好优化后，回到操作界面，双击打开交换机运行行界面，进入运行界面后，我们可以在运行界面输入命令来完成我们的操作，首先我们先输入 configuer terminal 进入全局模式，来进行操作设置，如图：
16、进入全局模式后输入 no ip routing 关闭路由器功能，回车确认，然后关闭输入界面，如图：
17、关闭操作界面后，回到主界面，点击右侧设备按钮，添加两台 vpc 设备（和路由器一样直接拖过去就可以了），如图：
18、设置好 PC 后点击左侧网线按钮，用网线分别连接两台 PC 到交换机设备，这个时候主要连接交换机时选择的连接端口，在上面的两个端口是路由器的端口，不要连接，要从 FastEthernet1/ 0 这个端口连接，这属于是交换机端口，连接好后点击上方端口名称显示图标，这样能看到我们连接的端口，看有没有连接错误，如图：

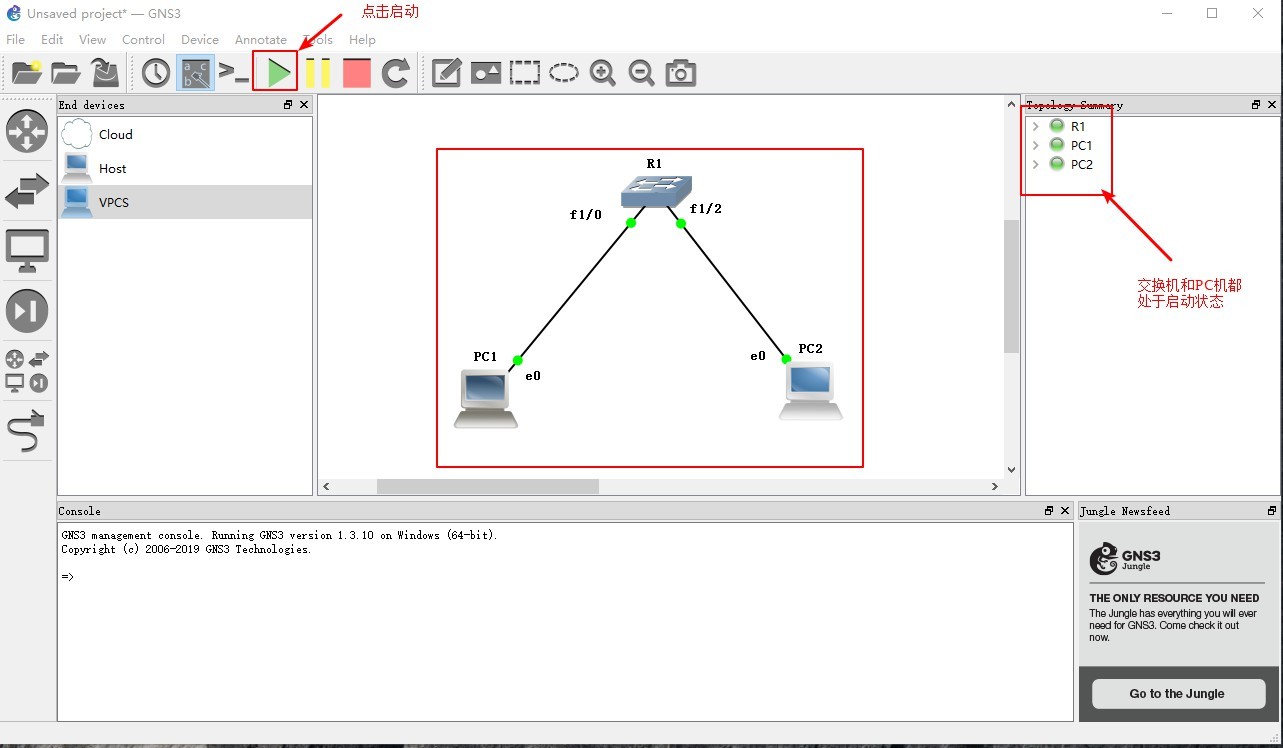

19、pc 与交换机连接好，点击上方启动按钮，启动 PC1 和 PC2，然后双击 PC1 进入命操作界面，输入 ip 192.168.10.10 255.255.255.0 配置 PC1 IP 地址，配置完成后双击 PC2, 输入 ip 192.168.10.8 255.255.255.0 配置 PC2 IP 地址，使配置的 IP 地址在同一网段，如图:
20、IP 地址设置完成后，关闭命令输入界面，这个时候我们就已经设置好了这个环境，PC1 与 PC2 处于同一网段，并且通过交换机连接，下面我们就来用 ping 命令来看看是不是互通的，同时可以打开我们刚才一起安装的 Wireshark 抓包软件来查看数据包，看看这两台 PC 机是否是联通的，（抓包软件打开方法，点击 PC1 与叫交换器连接的网线，右击，点击选项 Start captur，弹出对话框，点击 OK，就打开我们刚才安装的抓包软件了，如图 1）双击 PC1，打开运行界面，输入 ping 192.168.10.8 回车，来实验两台 PC 机是否互通，如图：
（图 1）
通过 ping 检验，我们这两台 PC 机成功互联互通，下面我们就来配合使用 VMware 连接 GNS3 中交换机互联互通。
21、我们先在刚才搭好的环境中停止运行的设备并删掉添加的 PC1 和 PC2 设备，博包括两条连接线，PC1、PC2 和另一台同样操作删除，如图：
22、这个时候我们要打开 VMware 14 开启两台 win10 虚拟机，并设置网卡模式，如图：
23、点击上方编辑按钮，添加网卡，这样我们两台虚拟机就可以分别用一个网卡，方便我们在 GNS 3 中绑定连接端口，如图：
24、网卡添加好后我们可以在虚拟机右下角网络图标处点击，打开设置窗口，设置虚拟机绑定的网卡，win10 绑定 vmnet1 网卡，win2 绑定 vmnet2 网卡，同时要确认两个网卡都处于仅主机模式，如图：
25、网卡设置好后我们回到 GNS 3 界面，添加 HOST PC 机，还是一样，直接拖到拓扑操作区就可以，然后用网线连接交换机，host 1 用我们刚在虚拟机中设置的 vmnet1 网卡端口连接，host 2 用 vmnet 2 网卡端口连接，注意这个时候连接交换机端口时最上面两个时路由端口不能连接，要从第三个端口连接（和上面我们 vpc 设备连接一样），如图：
26、设置好网卡连接后，回到虚拟机，我们来给虚拟机设置 IP 地址，使两台虚拟机处于同一网段，这里 win10 设置 IP 地址为：192.168.100.10 子网掩码：255.255.255.0，win10- 2 设置 IP 地址为：192.168.100.18 子网掩码：255.255.255.0，如图：
27、设置好 IP 地址后回到 GNS 3 界面，开启交换就，并打开抓包软件（Wireshark），如图：
28、回到 VMware14 分别关闭 win10、win10- 1 防火墙，不然我们测试时发送过去的数据包当要发送回来时会被防火墙拦截，使实验不能成功，如图：

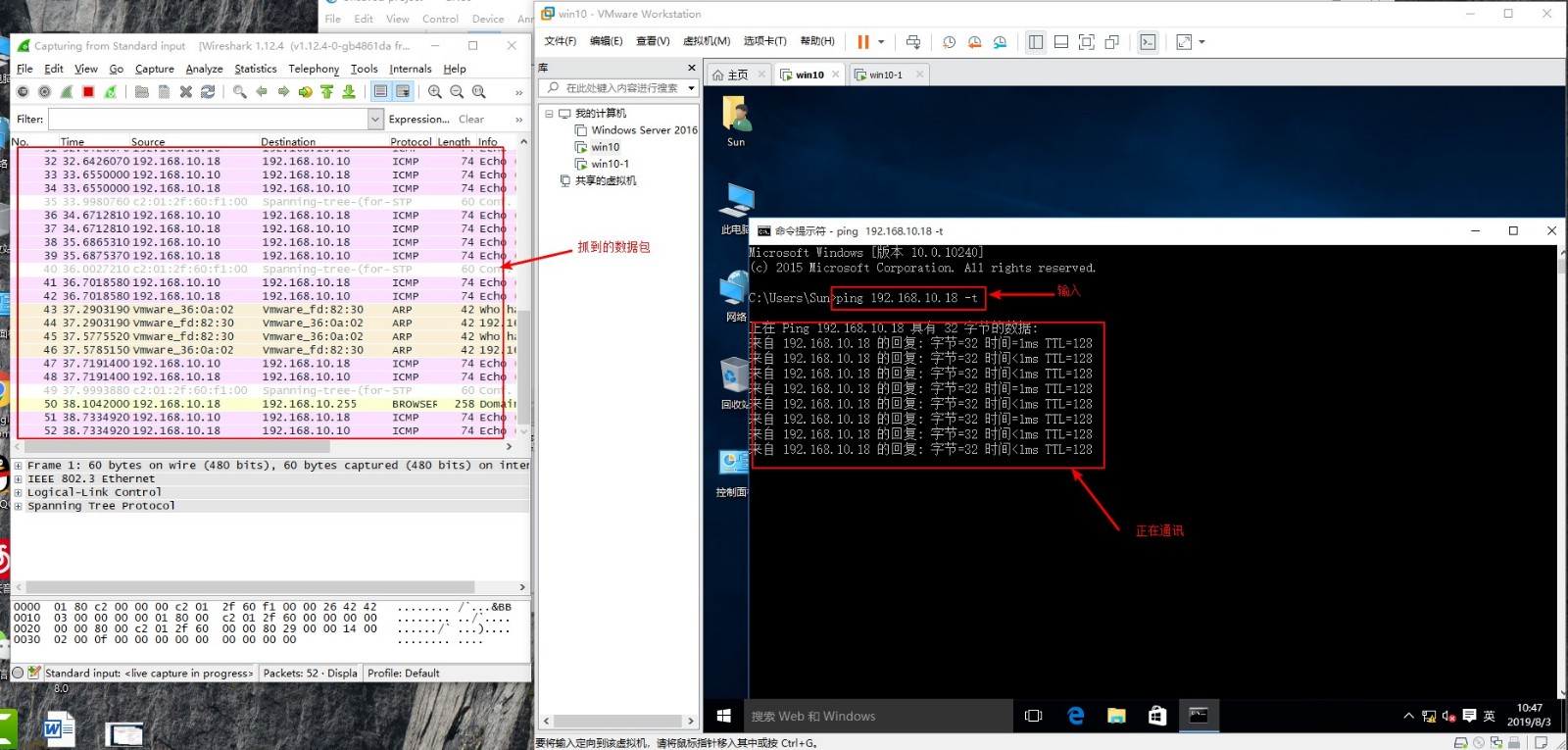

29、防火墙关闭后回到 win10 虚拟机，通过命令提示符，实验 win10 与 win10- 1 是否互通，也可以通过抓包软件看是否是通过交换机实现的互通，如图：
再上图我我们看到虚拟机 win10、win10- 1 成功建立互联互通，这样我们的环境就搭建成功了，大家也可试试。
：
