Ansible部署RHCS存储集群详解

共计 10153 个字符，预计需要花费 26 分钟才能阅读完成。

至少有三个不同的主机运行 monitor (MON)节点；
至少三个直接存储 (非外部 SAN 硬件) 的 OSD 节点主；
至少两个不同的 manager (MGR)节点；
如果使用 CephFS，则至少有两个完全相同配置的 MDS 节点；
如果使用 Ceph 对象网关，则至少有两个不同的 RADOSGW 节点。
一个部署节点，可以使用 ceph-ansible 包中的 Ansible 剧本来部署和配置集群。

提示：Red Hat Ceph 存储还支持在 Red Hat OpenStack 平台计算节点上部署 OSDs、MONs、RGWs，但不支持部署 mon 和 osd。

红帽 Ceph 存储，默认配置将所有流量放在一个网络上。生产环境中建议公共通信和集群通信配置单独的网络。公共网络用于客户端通信和与 mon 的通信。集群网络用于 OSD 心跳、复制、回填和恢复流量。

具备相同操作系统的集群节点，建议 RHEL7；
配置软件仓库（CentOS epel 源、Ubuntu apt 源、RedHat 使用 subscription-manager 命令注册系统）；
所有节点配置网络及 NTP 时间同步；
关闭 selinux 与防火墙，或放通所有相关流量和端口；
在部署节点安装 ansbile；
添加 hosts，并确保能正确解析到所有主机；
配置部署节点使用 Ansible 任务的用户到其他所有节点可以 ssh 免密登录；
验证部署节点能够在集群节点上能正常运行 ansible 任务。

OSD 磁盘不建议使用 RAID，Ceph 使用复制或纠删码来保护数据
在生产环境部署 Ceph 集群，为便于管理，OSD 主机应尽量使用统一的硬件。尽可能配置数量、大小和名称都相同的磁盘，有助于确保性能一致，并且简化故障排除；
需要确认每个 OSD 主机提供的 OSD 的数量。密度较小的存储集群意味着 osd 守护进程分布到更多的主机上，分发工作负载。密度较高的存储意味着重平衡和数据恢复需要更高的流量

Monitor

6789/TCP：Communication within the Ceph cluster

Manager

7000/TCP：Communication with the Ceph Manager dashboard

8003/TCP：Communication with the Ceph Manager RESTful API via HTTPS

9283/TCP：Communication with the Ceph Manager Prometheus plug-in

OSD

6800-7300/TCP：Each OSD uses three ports in this range: one for communicating with clients and monitors over the public network; one for sending data to other OSDs over a cluster network,or over the public network if the former does not exist; and another for exchanging heartbeat packets over a cluster network or over the public network if the former does not exists.

RADOS Gateway

7480/TCP：RADOS Gateway uses port 7480/TCP,but you can change it, for example to port 80/TCP,or to port 443/TCP if using the SSL/TLS service.

略，具体 Ansible 操作见本博客 Ansible 文章。

/usr/share/ceph-ansible/group_vars/all.yml：所有节点相关 yml 配置；

/usr/share/ceph-ansible/group_vars/osds.yml：所有 OSD 节点的 yml 配置；

/usr/share/ceph-ansible/group_vars/client.yml：客户端节点的 yml 配置。

/usr/share/ceph-ansible：运行 Ansible 部署的主目录。

all.yml 参数

变量	值	含义
fetch_directory	~/ceph-ansible-keys	用于将身份验证密钥复制到集群节点的临时目录的位置。
ceph_origin	repository	Ceph 来源，repository 表示使用包存储库
ceph_repository	rhcs	用于安装 Red Hat 的存储库 Ceph 存储。rhcs 使用官方红帽 Ceph 存储包。
ceph_repository_type	cdn or iso	rhcs 的安装源，CDN 或本地 ISO 映像。
ceph_rhcs_iso_path	path to iso	如果使用 iso 存储库类型，则指向 Red Hat Ceph 存储 iso 的路径。
ceph_rhcs_version	3	Red Hat Ceph 安装的版本。
monitor_interface	network interface	Monitor 用于侦听的网络接口。
public_network	address and netmask	集群的公共网络的子网，如 192.168.122.0/24。
cluster_network	address and netmask	集群专用网络的子网。默认设置为 public_network 的值。
journal_size	size in MB	分配给 OSD 日志的大小。应该是预期的两倍。在大多数情况下不应小于 5120 MB。

提示：可以在 group_vars/all.yml 中将 common_single_host_mode 这个特殊参数设置为 true。用于部署一个单节点、集所有功能于一身的 Ceph 集群作为测试学习使用。

osds.ym

变量	值	含义
osd_scenario	collocated or non-collocated	OSD 日志部署类型。
devices	用于 OSDs 的设备的名称列表。	用于并行 OSD 数据和日志分区或非并行 OSD 数据分区的设备。
dedicated_devices	用于非并列 OSD 期刊的设备名称列表。	OSD 日志设备。

并置方案：假定所有 OSD 主机具有相同的硬件并使用相同的设备名称。

group_vars/osds.yml 配置示例：

osd_scenario: “collocated”

devices:

– /dev/sdb

– /dev/sdc

– /dev/sdd

非并置方案：将不同的存储设备用于 OSD 数据和 OSD 日志。

group_vars/osds.yml 配置示例：

osd_scenario: “non-collocated”

devices:

– /dev/sdb

– /dev/sdc

dedicated_devices:

– /dev/sdd

– /dev/sde

命令	含义
ceph -s	查看集群状态。
ceph -w	动态观察集群更改。
ceph df	查看集群剩余空间状态。
ceph osd df	查看 OSD 使用情况。
ceph auth get-or-create	创建用户。
aeph auth list	查看用户列表。
ceph auth caps	查看用户权限。
ceph auth del	删除用户。

命令	含义
rados -p pool_name ls	查看一个 pool 中的 object。
rados -p pool_name put object_name file_path	上传一个文件作为对象。
rados -p pool_name get object_name file_path	以文件的形式检索 object。
rados -p pool_name stat object_name	显示 object 的统计数据。
rados -p pool_name rm object_name	删除一个 object。

节点	类型	IP	备注
servera	部署节点	172.25.250.10
serverc	mons mgrs osds	172.25.250.12
serverd	mons mgrs osds	172.25.250.13
servere	mons mgrs osds	172.25.250.14

[root@servera ~]# vi /etc/hosts
172.25.250.10 servera
172.25.250.12 serverc
172.25.250.13 serverd
172.25.250.14 servere

提示：主机名应该能正确解析主机名，若管理节点同时也是一个 Ceph 节点，也要确认能正确解析自己的主机名和 IP 地址。本实验环境此 3.1 步骤可省略。

[root@servera ~]# useradd student
[root@servera ~]# echo student | passwd –stdin student #创建非 root 的管理用户
[root@servera ~]# for i in {a..e}; do echo “====server${i}====”;ssh root@server${i} ‘useradd -d /home/student -m student; echo “student” | passwd –stdin student’; done #所有 OSD server 节点创建 student 用户
[root@servera ~]# for i in {a..e}; do echo “====server${i}====”;ssh root@server${i} ‘useradd -d /home/ceph -m ceph; echo “redhat” | passwd –stdin ceph’; done
[root@servera ~]# for i in {a..e}; do echo “====server${i}====”;ssh root@server${i} ‘echo “student ALL = (root) NOPASSWD:ALL” > /etc/sudoers’; done
[root@servera ~]# for i in {a..e}; do echo “====server${i}====”;ssh root@server${i} ‘chmod 0440 /etc/sudoers’; done

[root@servera ~]# su - student
[student@servera ~]$ ssh-keygen -f ~/.ssh/id_rsa -N ''[student@servera ~]$ for i in {a..e}; do echo"====server${i}====";ssh-copy-id student@server$i;ssh-copy-id ceph@server$i; done

[student@servera ~]$ sudo vi /usr/share/ceph-ansible/ansible.cfg
log_path = /tmp/ansible.log		        #修改日志路径为 student 用户可写入的 /tmp 路径
deprecation_warnings = False		#禁用在 ansible-playbook 输出结果相关必须要警告

提示：Ansible 默认使用 /etc/ansible/hosts 作为 Inventory 文件，也可使用 - f 参数手动指定其他文件。

[student@servera ~]$ sudo vi /etc/ansible/hosts
[mons]
server[c:e]

[mgrs]
server[c:e]
[student@servera ~]$ ansible mons -m ping #测试 mons 组节点通信
[student@servera ~]$ ansible mgrs -m ping #测试 mgrs 组节点通信
[student@servera ~]$ ansible mons -m command -a id #通过命令测试 mons 组节点
[student@servera ~]$ ansible mgrs -m command -a id #通过命令测试 mgrs 组节点

提示：ceph ansible playbook 为每种 Ceph 节点类型使用一个主机组：monitors 节点使用 mons, osds 节点使用 osds，managers 节点使用 mgrs，MDSs 使用 mdss, Ceph 客户端使用 clients, RADOS 网关节点使用 raws, iSCSI 网关使用 iscsi-gws，启用 RBD mirroring 使用 rd-mirror。

因此需要需要根据 Ceph 主机的角色将它们在对应的 Inventory 文件中配置为对应的组。

[student@servera ~]$ cd /usr/share/ceph-ansible/
[student@servera ceph-ansible]$ sudo cp site.yml.sample site.yml
[student@servera ceph-ansible]$ sudo vi site.yml
#……
– hosts: osds
gather_facts: false
become: True
serial: 1 #在 osd（80 行左右）添加此行

提示：添加 serial: 1 添，会减慢了 OSD 的部署，但是使我们更有可能预测哪个 OSD 编号被分配给哪个 OSD 主机，以便将来的实验室练习。

[student@servera ~]$ cd /usr/share/ceph-ansible/group_vars/
[student@servera group_vars]$ sudo cp all.yml.sample all.yml
[student@servera group_vars]$ sudo vi all.yml
—
dummy:
ntp_service_enabled: false #本实验采用 chrony 进行时钟同步
ceph_origin: repository
ceph_repository: rhcs
ceph_rhcs_version: “3”
ceph_repository_type: cdn
rbd_cache: “true” #开启 RBD 回写缓存
rbd_cache_writethrough_until_flush: “false” #在切换回写之前，不从写透开始。
rbd_client_directories: false #不要创建客户机目录(它们应该已经存在)。
monitor_interface: eth0
journal_size: 1024 #本环境存储设备很小，OSD 日志比通常建议的要小
public_network: 172.25.250.0/24
cluster_network: “{{public_network}}”
ceph_conf_overrides:
global:
mon_osd_allow_primary_affinity: 1
mon_clock_drift_allowed: 0.5 #允许 MON 时钟间隔最多 0.5 秒
osd_pool_default_size: 2
osd_pool_default_min_size: 1 #降低存储池复制大小的默认设置
mon_pg_warn_min_per_osd: 0 #见提示一
mon_pg_warn_max_per_osd: 0 #见提示二
mon_pg_warn_max_object_skew: 0 #见提示三
client:
rbd_default_features: 1 #仅为以后的练习启用一组特定的客户机功能

提示一：根据每个 OSD 的 pg 数量关闭集群健康警告。通常，第一个变量被设置为 30，如果 OSD 中的每个“in”平均少于 30 个 pg，集群就会发出警告。

提示二：此变量默认值为 300，如果 OSD 中的每个“in”平均超过 300 个 pg，集群就会发出警告，在本实验的小集群中可能没有很多 pg，因此采用禁用。

提示三：根据某个池中对象的数量大于集群中一组池中对象的平均数量，关闭集群健康警告。同样，我们有一个非常小的集群，这避免了通常指示我们需要调优集群的额外警告。

[student@servera ~]$ cd /usr/share/ceph-ansible/
[student@servera ceph-ansible]$ ansible-playbook site.yml

提示：若部署成功，则对于每个 MON 节点，前面的命令输出应该显示 failed=0。在 playbook 执行过程中，可能会有许多非致命的警告，它们不会被当做“失败”任务，可以忽略。

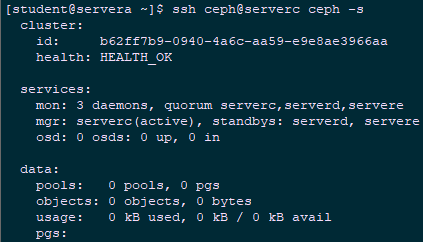

[student@servera ~]$ ssh ceph@serverc ceph -s

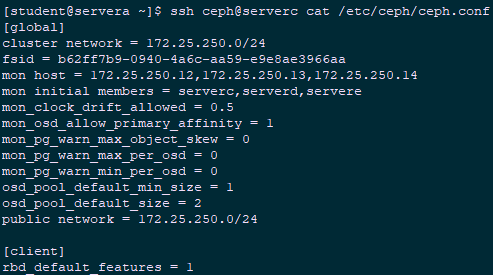

[student@servera ~]$ ssh ceph@serverc cat /etc/ceph/ceph.conf

[student@servera ~]$ ssh ceph@serverc ps aux | grep ceph-mon

[student@servera ~]$ cd /usr/share/ceph-ansible/group_vars/
[student@servera group_vars]$ sudo cp osds.yml.sample osds.yml
[student@servera group_vars]$ sudo vi osds.yml
—
dummy:
osd_scenario: “collocated” #OSD 使用并列的 OSD 形式
devices:
– /dev/vdb #使用 /dev/vdb 作为后端存储设备

3.10 配置 Ansible Inventory

[student@servera ~]$ sudo vi /etc/ansible/hosts
[mons]
server[c:e]

[mgrs]
server[c:e]

[osds]
server[c:e] #追加 osds 组

[student@servera ~]$ cd /usr/share/ceph-ansible/
[student@servera ceph-ansible]$ ansible-playbook site.yml

提示：若部署成功，则对于每个 OSD 节点，前面的命令输出应该显示 failed=0。在 playbook 执行过程中，可能会有许多非致命的警告，它们不会被当做“失败”任务，可以忽略。

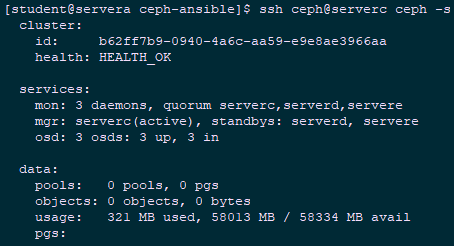

[student@servera ~]$ ssh ceph@serverc ceph -s

[student@servera ~]$ ssh ceph@serverc ceph -w		#使用此命令监视集群事件

提示：ceph - w 命令将继续显示集群的运行状况和当前事件。要终止该命令，可按 ctrl+c。

[ceph@serverc ~]$ sudo systemctl stop ceph-mon.target	#停止 serverc 的 mon 进程

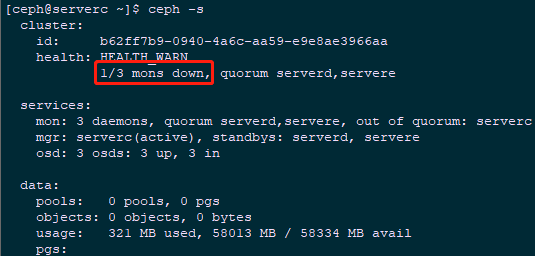

[ceph@serverc ~]$ ceph -s				        #观察 Ceph 状态

[ceph@serverc ~]$ sudo systemctl start ceph-mon.target	#重启开启 mon 进程
[ceph@serverc ~]$ sudo systemctl stop ceph-osd.target	#停止 serverc 的 osd 进程
[ceph@serverc ~]$ ceph -s				        #观察 Ceph 状态

[ceph@serverc ~]$ ceph osd tree				#查看 osd 情况

[ceph@serverc ~]$ sudo systemctl start ceph-osd.target	#重启开启 osd 进程
[ceph@serverc ~]$ sudo systemctl stop ceph-osd@0	        #停止 serverc 的 osd id 为 0 的进程

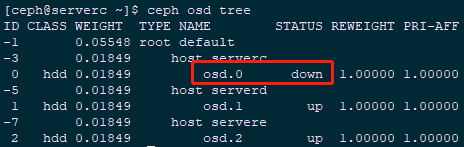

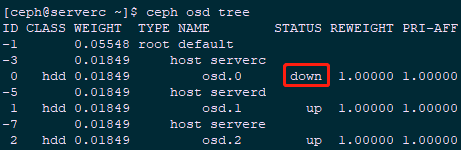

[ceph@serverc ~]$ ceph osd tree				#查看 osd 情况

[ceph@serverc ~]$ sudo systemctl start ceph-osd@0	#重启开启 osd 0 进程

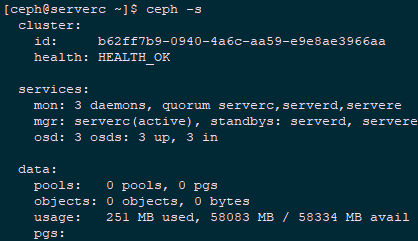

[ceph@serverc ~]$ ceph -s				#观察 Ceph 状态

[ceph@serverc ~]$ ceph -v			#查看 Ceph 版本

[student@servera ~]$ cd /usr/share/ceph-ansible/group_vars/
[student@servera group_vars]$ sudo cp clients.yml.sample clients.yml
[student@servera group_vars]$ sudo vi clients.yml
—
dummy:
copy_admin_key: true

3.15 配置 Ansible Inventory

[student@servera ~]$ sudo vi /etc/ansible/hosts
[mons]
server[c:e]

[mgrs]
server[c:e]

[osds]
server[c:e]

[clients]
servera #追加 client 客户端

[student@servera ~]$ cd /usr/share/ceph-ansible/
[student@servera ceph-ansible]$ ansible-playbook site.yml

提示：若部署成功，则对于每个 OSD 节点，前面的命令输出应该显示 failed=0。在 playbook 执行过程中，可能会有许多非致命的警告，它们不会被当做“失败”任务，可以忽略。

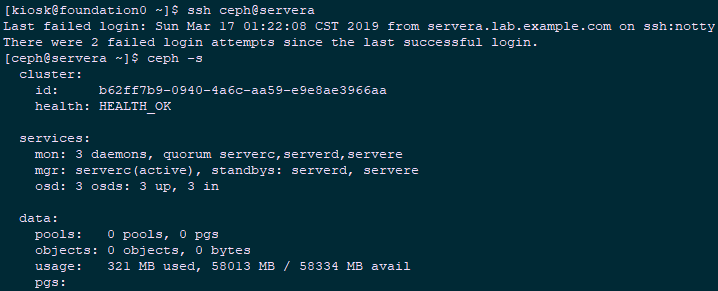

[kiosk@foundation0 ~]$ ssh ceph@servera			#使用 ceph 用户登录 servera
[ceph@servera ~]$ ceph -s					#查看 Ceph 集群

在不中断服务的前提下，扩展 ceph 集群存储容量
可通过 ceph-ansible 以两种方式扩展集群中的存储：

可以添加额外 OSD 主机到集群（scale-out）
可以添加额外存储设备到现有的 OSD 主机（scale-up）

开始部署额外的 OSD 前，需确保集群处于 HEALTH_OK 状态
相关主机解析已正常添加指 hosts

[root@serverf ~]# useradd student
[root@serverf ~]# echo student | passwd –stdin student #创建非 root 的管理用户
[root@serverf ~]# useradd -d /home/student -m student; echo “student” | passwd –stdin student’ #所有 OSD server 节点创建 student 用户
[root@serverf ~]# useradd -d /home/ceph -m ceph; echo “redhat” | passwd –stdin ceph’
[root@serverf ~]# echo “student ALL = (root) NOPASSWD:ALL” > /etc/sudoers’
[root@serverf ~]# chmod 0440 /etc/sudoers

[root@servera ~]# su - student
[student@servera ~]$ ssh-copy-id student@serverf;ssh-copy-id ceph@serverf

[student@servera ~]$ sudo vi /etc/ansible/hosts #配置 Ansible Inventory
[student@servera ~]$ sudo vi /etc/ansible/hosts
[mons]
server[c:e]

[mgrs]
server[c:e]

[osds]
server[c:e]
serverf #追加 serverf

[clients]
servera

devices:
  - /dev/vdb
  - /dev/vdc
  - /dev/vdd						#追加存储设备

[student@servera ~]$ cd /usr/share/ceph-ansible/
[student@servera ceph-ansible]$ ansible-playbook site.yml

提示：若部署成功，则对于每个 OSD 节点，前面的命令输出应该显示 failed=0。在 playbook 执行过程中，可能会有许多非致命的警告，它们不会被当做“失败”任务，可以忽略。

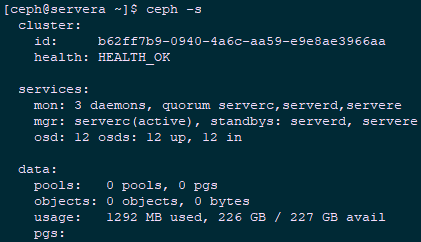

[ceph@servera ~]$ ceph -s

[ceph@servera ~]$ ceph osd tree

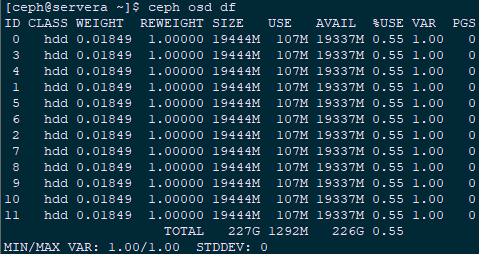

[ceph@servera ~]$ ceph osd df

：
