基于Keepalived高可用集群网站架构实现的多种方法

177次阅读
没有评论

共计 14812 个字符，预计需要花费 38 分钟才能阅读完成。

实现基于 Keepalived 高可用集群网站架构

基于 Keepalived 高可用集群网站架构实现的多种方法

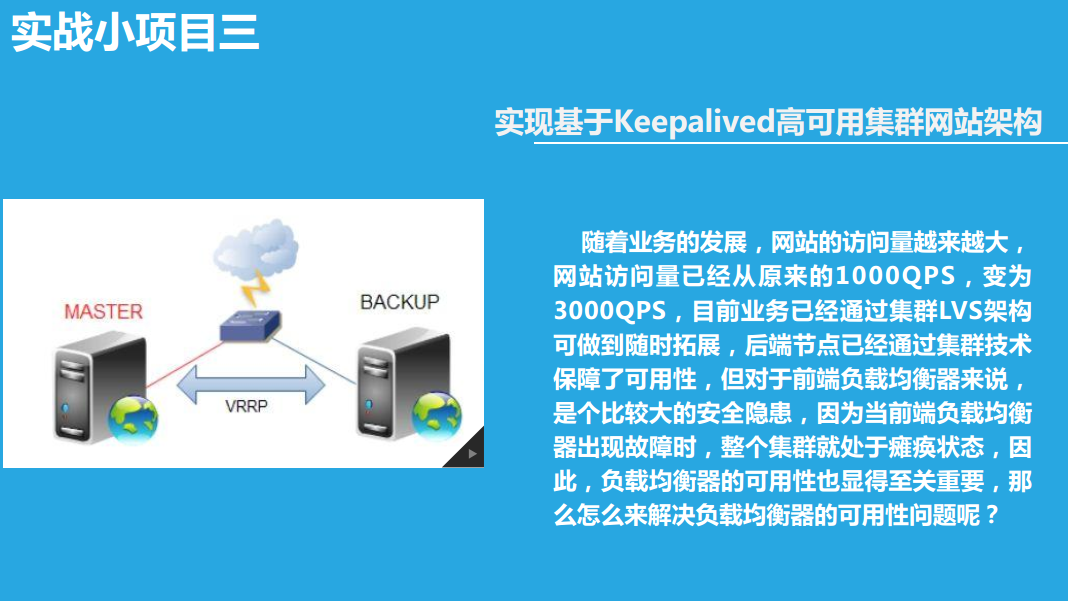

随着业务的发展，网站的访问量越来越大，网站访问量已经从原来的 1000QPS，变为 3000QPS，目前业务已经通过集群 LVS 架构可做到随时拓展，后端节点已经通过集群技术保障了可用性，但对于前端负载均衡器来说，是个比较大的安全隐患，因为当前端负载均衡器出现故障时，整个集群就处于瘫痪状态，因此，负载均衡器的可用性也显得至关重要，那么怎么来解决负载均衡器的可用性问题呢？

实验一：实现 keepalived 主从方式高可用基于 LVS-DR 模式的应用实战：



实验原理

主从：一主一从，主的在工作，从的在休息；主的宕机了，VIP 漂移到从上，由从提供服务



1、环境准备：

两台 CentOS 系统做 DR、一主一从，两台实现过基于 LNMP 的电子商务网站

机器名称 IP 配置 服务角色 备注
lvs-server-master VIP：172.17.100.100 DIP：172.17.66.66 负载均衡器 主服务器 开启路由功能 配置 keepalived
lvs-server-backup VIP：172.17.100.100 DIP：172.17.251.66 后端服务器 从服务器 开启路由功能 配置 keepalived
rs01 RIP：172.17.77.77 后端服务器 网关指向 DIP（桥接）
rs02 RIP：172.17.251.111 后端服务器 网关指向 DIP（桥接）



2、配置 lvs-server-master（主服务器）

修改 keepalived 主 (lvs-server-master) 配置文件实现 virtual_instance 实例

2.1 配置文件中修改三段

配置文件为 /etc/keepalived/keepalived.conf
① 全局段，故障通知邮件配置

global_defs {
   notification_email {root@localhost}
   notification_email_from root@keer.com
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id keepalived_lvs
}

② 配置 虚拟路由器的实例段，VI_1 是自定义的实例名称，可以有多个实例段

vrrp_instance VI_1 {
    state MASTER
    interface eth1
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass keer
    }
    virtual_ipaddress {172.17.100.100
    }
}

③ 设置一个virtual server 段

virtual_server 172.17.100.100 80 {delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.255
    persistence_timeout 600
    protocol TCP

④ 配置real server 段

    real_server 172.17.1.7 80 {weight 1
        HTTP_GET {url {path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.17.22.22 80 {weight 2
        HTTP_GET {url {path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

一定要注意 大小写！

2.2 开启 keepalived 服务

  service keepalived start

能看到网卡别名 和 负载均衡策略已经设置好了
基于 Keepalived 高可用集群网站架构实现的多种方法

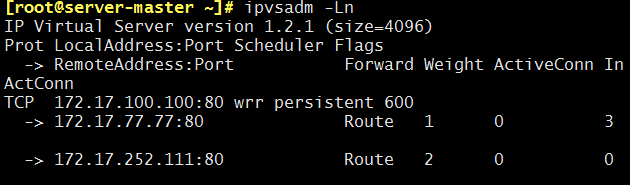

我们来使用 ipvsadm -Ln 来查看一下：
基于 Keepalived 高可用集群网站架构实现的多种方法

2.3 后续

因为是主从方式，所以从上的配置和主只有一点差别；所以可以把这个配置文件拷贝到从服务器上在进行修改即可：

    scp /etc/keepalived/keepalived.conf @172.17.11.11:



3、配置 lvs-server-backup（从服务器）

3.1 修改配置文件

因为这个配置文件是从主服务器上拷贝过来的，所以只需要修改②实例段，其他都不要变，保证一模一样

vrrp_instance VI_1 {state BACKUP
    interface eth1
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {auth_type PASS
        auth_pass keer
    }

3.2 开启 keepalived 服务

service keepalived start

负载均衡策略已经设置好了，注意：主 director 没有宕机，从上就不会有 VIP

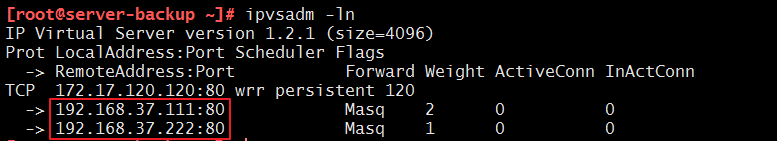

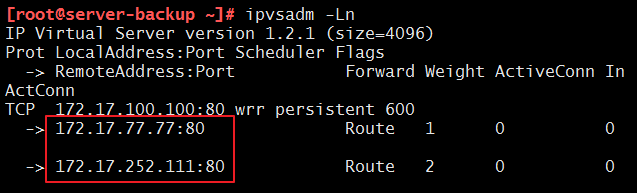

可以用 ipvsadm -Ln 来查看，可能过一会才会显示
基于 Keepalived 高可用集群网站架构实现的多种方法



4、配置 real server

4.1 开启事前准备好的 web 服务

    systemctl start nginx
    systemctl start mariadb
    systemctl start php-fpm

4.2 因为是 DR 模式，需在 rs 上进行设置

4.2.1 配置路由

配置 VIP 到本地回环网卡 lo 上，并只广播自己

    ifconfig lo:0 172.17.100.100 broadcast 172.17.100.100 netmask 255.255.255.255 up

配置本地回环网卡路由

    route add -host 172.17.100.100 lo:0
4.2.2 使 RS“闭嘴”
    echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce

忽略 ARP 广播

    echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

注意：关闭 arp 应答
1：仅在请求的目标 IP 配置在本地主机的接收到请求报文的接口上时，才给予响应
2：必须避免将接口信息向非本网络进行通告

4.2.3 想永久生效，可以写到配置文件中
vim /etc/sysctl.conf
    net.ipv4.conf.lo.arp_ignore = 1
    net.ipv4.conf.lo.arp_announce = 2
    net.ipv4.conf.all.arp_ignore = 1
    net.ipv4.conf.all.arp_announce = 2



5、测试

5.1 lvs 负载均衡作用是否开启

客户端访问 http://172.17.100.100/
基于 Keepalived 高可用集群网站架构实现的多种方法

也可以详细测试
① 在 rs1 上设置一个测试一面
vim /data/web/test.html
real server 1

② 在 rs2 上设置一个测试一面
vim /data/web/test.html
real server 2

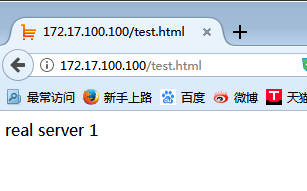

③ 网页访问 http://172.17.100.100/test.html 发现有 real server 1 也有 real server 2
基于 Keepalived 高可用集群网站架构实现的多种方法

5.2 测试 keepalived 的主从方式

① 使 keepalive 的主宕机

    service keepalived stop

会发现服务能照常访问，但是 VIP 漂移到了从上
从多了网卡别名，且地址是 VIP

[root@server-backup ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:22:8d:75 brd ff:ff:ff:ff:ff:ff
    inet 172.17.251.66/16 brd 172.17.255.255 scope global eth0
    inet 172.17.100.100/32 scope global eth1
    inet6 fe80::20c:29ff:fe22:8d75/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:22:8d:7f brd ff:ff:ff:ff:ff:ff
    inet 192.168.37.128/24 brd 192.168.37.255 scope global eth1
    inet6 fe80::20c:29ff:fe22:8d7f/64 scope link
       valid_lft forever preferred_lft forever
4: pan0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
    link/ether ba:21:04:5b:66:60 brd ff:ff:ff:ff:ff:ff

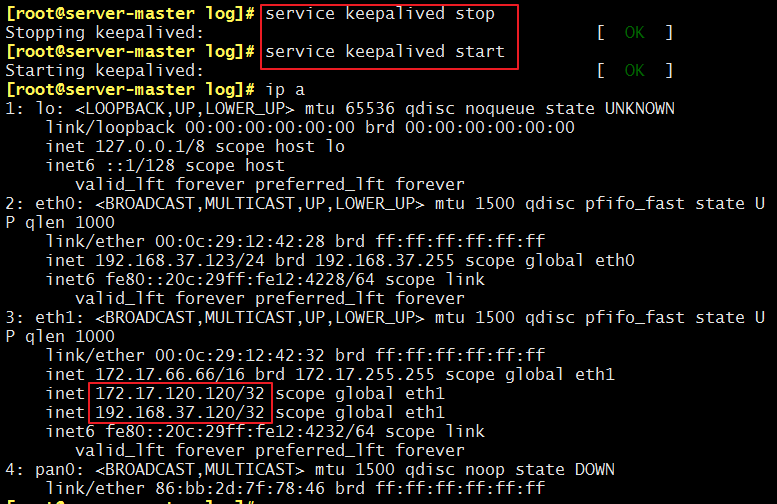

② 使 keepalive 的主重新开启服务，因为主的优先级高，所以 VIP 又重新漂移到了主上
基于 Keepalived 高可用集群网站架构实现的多种方法

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2017-11/148571p2.htm

实验二：实现 keepalived 双主方式高可用基于 LVS-DR 模式的应用实战：



实验原理

互为主从：主从都在工作；其中一个宕机了，VIP 漂移到另一个上，提供服务



1、实验环境，基本同上

机器名称 IP 配置 服务角色 备注
lvs-server-1 VIP：172.17.120.120 DIP：172.17.66.66 负载均衡器 主服务器 开启路由功能 配置 keepalived
lvs-server2 VIP：172.17.120.121 DIP：172.17.251.66 后端服务器 从服务器 开启路由功能 配置 keepalived
rs01 RIP：172.17.77.77 后端服务器 网关指向 DIP（桥接）
rs02 RIP：172.17.252.111 后端服务器 网关指向 DIP（桥接）



2、配置 lvs-server-master1（第一个主服务器）

配置基本同上，就是加了一个实例段
修改 keepalived 主(lvs-server-master) 配置文件实现 virtual_instance 实例

2.1 主的设置 VI_1

vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
    state MASTER
    interface eth1
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass keer
    }
    virtual_ipaddress {172.17.120.120
    }
}

virtual_server 172.17.120.120 80 {delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.255
    persistence_timeout 600
    protocol TCP

    real_server 172.17.1.7 80 {weight 1
        HTTP_GET {url {path /}
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.17.22.22 80 {weight 1
        HTTP_GET {url {path /}
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

2.2 从的设置 VI_2

vrrp_instance VI_2 {
    state BACKUP
    interface eth1
    virtual_router_id 52
    priority 98
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass along
    }
    virtual_ipaddress {172.17.120.121
    }
}

virtual_server 172.17.120.121 443 {delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.255
    persistence_timeout 600
    protocol TCP

    real_server 172.17.77.77 443 {weight 1
        HTTP_GET {url {path /}
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.17.252.111 443 {weight 2
        HTTP_GET {url {path /}
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

2.3 开启 keepalived 服务

    service keepalived start

能看到网卡别名 和 负载均衡策略已经设置好了

2.4 后续

因为是主从方式，所以从上的配置和主只有一点差别；所以可以把这个配置文件拷过去

    scp /etc/keepalived/keepalived.conf @172.17.11.11:



3、配置 lvs-server-master2（第二个主服务器）

在 lvs-server2 上，基本同 1，就是把实例的主从调换一下

3.1 从的设置 VI_1

vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
    state BACKUP
    interface eth1
    virtual_router_id 51
    priority 98
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass keer
    }
    virtual_ipaddress {172.17.120.120
    }
}

3.2 主的设置 VI_2

vrrp_instance VI_2 {
    state MASTER
    interface eth1
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass keer
    }
    virtual_ipaddress {172.17.120.121
    }
}

3.3 开启 keepalived 服务

    service keepalived start

能看到网卡别名 和 负载均衡策略已经设置好了，显示结果会等段时间再显示



4、配置 real server

4.1 开启事前准备好的 web 服务

        systemctl start nginx
        systemctl start mariadb
        systemctl start php-fpm

4.2 因为是 DR 模式，需在 rs 上进行设置

4.2.1 配置路由

配置 VIP 到本地回环网卡 lo 上，并只广播自己

    ifconfig lo:0 172.17.100.100 broadcast 172.17.100.100 netmask 255.255.255.255 up

配置本地回环网卡路由

    route add -host 172.17.100.100 lo:0
4.2.2 使 RS“闭嘴”
    echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce

忽略 ARP 广播

    echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

注意：关闭 arp 应答
1：仅在请求的目标 IP 配置在本地主机的接收到请求报文的接口上时，才给予响应
2：必须避免将接口信息向非本网络进行通告

4.2.3 想永久生效，可以写到配置文件中
vim /etc/sysctl.conf
    net.ipv4.conf.lo.arp_ignore = 1
    net.ipv4.conf.lo.arp_announce = 2
    net.ipv4.conf.all.arp_ignore = 1
    net.ipv4.conf.all.arp_announce = 2



5、测试

5.1 lvs 负载均衡作用是否开启

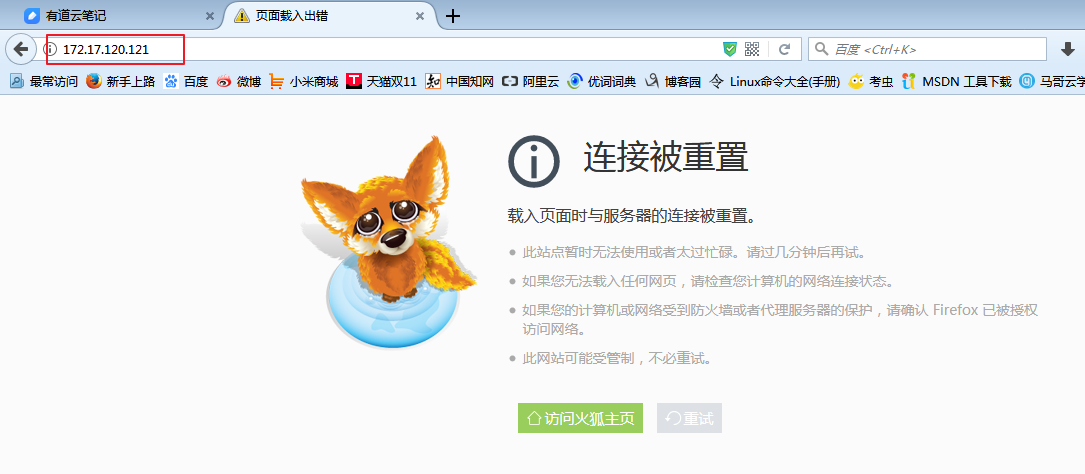

客户端访问 http://172.17.100.100/ 公网 172.17.100.100 只能访问 80
https://172.17.100.101/ 公网 172.17.100.101 只能访问 443
基于 Keepalived 高可用集群网站架构实现的多种方法
基于 Keepalived 高可用集群网站架构实现的多种方法
基于 Keepalived 高可用集群网站架构实现的多种方法
基于 Keepalived 高可用集群网站架构实现的多种方法

也可以详细测试：
① 在 rs1 上设置一个测试一面

    vim /data/web/test.html
    real server 1

② 在 rs2 上设置一个测试一面

    vim /data/web/test.html
    real server 2

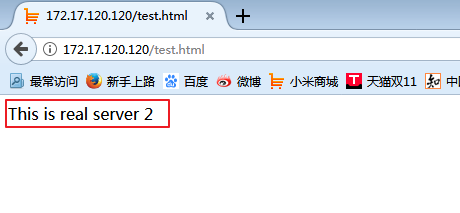

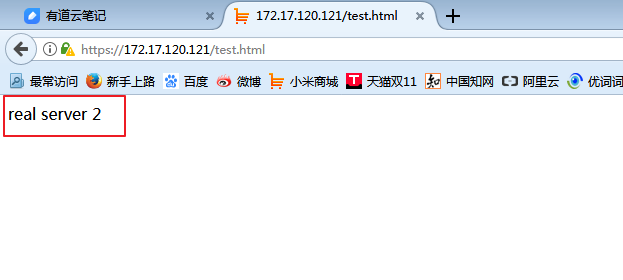

③ 网页访问 http://172.17.100.100/test.html 或 https://172.17.100.101/test.html 发现有 real server 1 也有 real server 2
基于 Keepalived 高可用集群网站架构实现的多种方法

5.2 测试 keepalived 的双主方式

使 keepalive 的任意一个宕机

    service keepalived stop

基于 Keepalived 高可用集群网站架构实现的多种方法

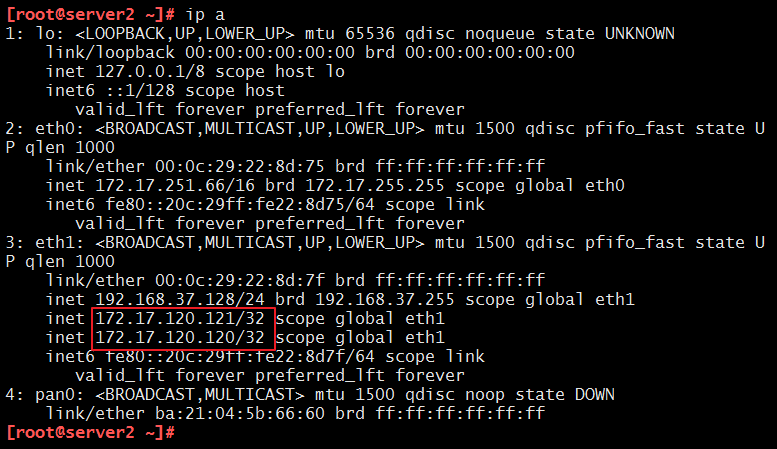

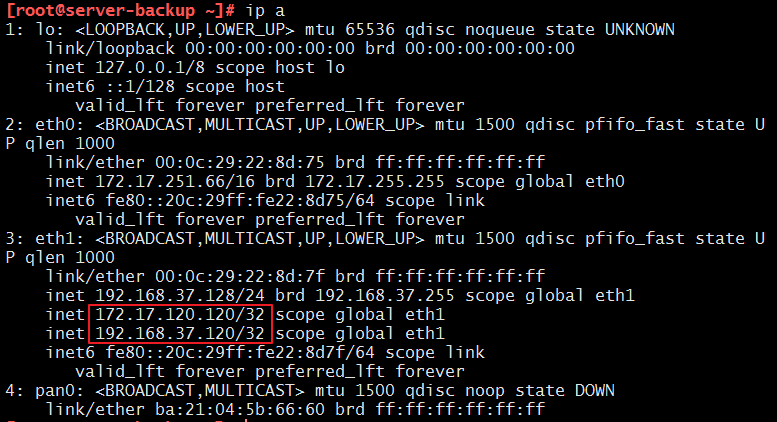

会发现服务能照常访问，另一个机器 80、443 都能访问，且宕机的 VIP 漂移到了另一个服务器上
基于 Keepalived 高可用集群网站架构实现的多种方法

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2017-11/148571p3.htm
