RHCE（Red Hat Certified Engineer，红帽认证工程师）是红帽公司的一个认证，红帽向企业社区贡献开源操作系统和软件，同时它还给公司提供训练、支持和咨询服务。
在 RHCE 的第一和第二部分，我们会介绍一些基本的但典型的情形，也就是静态路由原理、包过滤和网络地址转换。
请注意我们不会作深入的介绍，但以这种方式组织内容能帮助你开始第一步并继续后面的内容。
我们在该篇指南中会考虑以下场景。我们有一台 RHEL 7，连接到 1 号路由器 [192.168.0.1] 以访问因特网以及 192.168.0.0/24 中的其它机器。
第二个路由器（2 号路由器）有两个网卡：enp0s3 同样连接到路由器 1 号以访问互联网，及与 RHEL 7 和同一网络中的其它机器通讯，另外一个网卡（enp0s8）用于授权访问内部服务所在的 10.0.0.0/24 网络，例如 web 或数据库服务器。

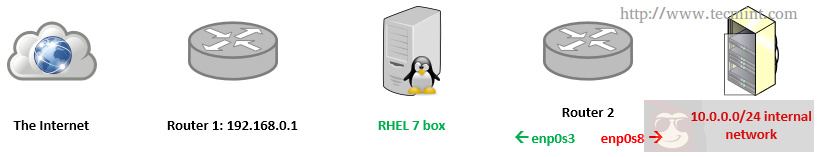

该场景可以用下面的示意图表示：
静态路由网络示意图
在这篇文章中我们会集中介绍在 RHEL 7 中设置路由表，确保它能通过 1 号路由器访问因特网以及通过 2 号路由器访问内部网络。
在 RHEL 7 中，你可以通过命令行用 ip 命令配置和显示设备和路由。这些更改能在运行的系统中及时生效，但由于重启后不会保存，我们会使用 /etc/sysconfig/network-scripts 目录下的 ifcfg-enp0sX 和 route-enp0sX 文件永久保存我们的配置。
首先，让我们打印出当前的路由表：
# ip route show
检查当前路由表
从上面的输出中，我们可以得出以下结论：
- 默认网关的 IP 是 192.168.0.1，可以通过网卡 enp0s3 访问。
- 系统启动的时候，它启用了到 169.254.0.0/16 的 zeroconf 路由（只是在本例中）。也就是说，如果机器设置通过 DHCP 获取 IP 地址，但是由于某些原因失败了，它就会在上述网段中自动分配到一个地址。这一行的意思是，该路由会允许我们通过 enp0s3 和其它没有从 DHCP 服务器中成功获得 IP 地址的机器机器相连接。
- 最后，但同样重要的是，我们也可以通过 IP 地址是 192.168.0.18 的 enp0s3 与 192.168.0.0/24 网络中的其它机器连接。
下面是这样的配置中你需要做的一些典型任务。除非另有说明，下面的任务都在 2 号路由器上进行。
确保正确安装了所有网卡：
# ip link show如果有某块网卡停用了，启动它：
# ip link set dev enp0s8 up分配 10.0.0.0/24 网络中的一个 IP 地址给它：
# ip addr add 10.0.0.17 dev enp0s8噢！我们分配了一个错误的 IP 地址。我们需要删除之前分配的那个并添加正确的地址（10.0.0.18）：
# ip addr del 10.0.0.17 dev enp0s8
# ip addr add 10.0.0.18 dev enp0s8现在，请注意你只能添加一个通过网关到目标网络的路由，网关需要可以访问到。因为这个原因，我们需要在 192.168.0.0/24 范围中给 enp0s3 分配一个 IP 地址，这样我们的 RHEL 7 才能连接到它：
# ip addr add 192.168.0.19 dev enp0s3最后，我们需要启用包转发：
# echo "1" > /proc/sys/net/ipv4/ip_forward并停用 / 取消防火墙（从现在开始，直到下一篇文章中我们介绍了包过滤）：
# systemctl stop firewalld
# systemctl disable firewalld回到我们的 RHEL 7（192.168.0.18），让我们配置一个通过 192.168.0.19（2 号路由器的 enp0s3）到 10.0.0.0/24 的路由：

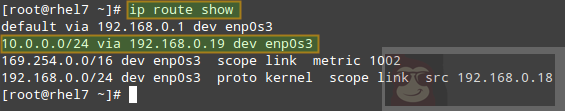

# ip route add 10.0.0.0/24 via 192.168.0.19之后，路由表看起来像下面这样：
# ip route show
确认网络路由表
同样，在你尝试连接的 10.0.0.0/24 网络的机器中添加对应的路由：
# ip route add 192.168.0.0/24 via 10.0.0.18你可以使用 ping 测试基本连接：
在 RHEL 7 中运行：
# ping -c 4 10.0.0.2010.0.0.20 是 10.0.0.0/24 网络中一个 web 服务器的 IP 地址。
在 web 服务器（10.0.0.20）中运行
# ping -c 192.168.0.18192.168.0.18 也就是我们的 RHEL 7 机器的 IP 地址。
另外，我们还可以使用 tcpdump（需要通过 yum install tcpdump 安装）来检查我们 RHEL 7 和 10.0.0.20 中 web 服务器之间的 TCP 双向通信。
首先在第一台机器中启用日志：
# tcpdump -qnnvvv -i enp0s3 host 10.0.0.20在同一个系统上的另一个终端，让我们通过 telnet 连接到 web 服务器的 80 号端口（假设 Apache 正在监听该端口；否则应在下面命令中使用正确的监听端口）：

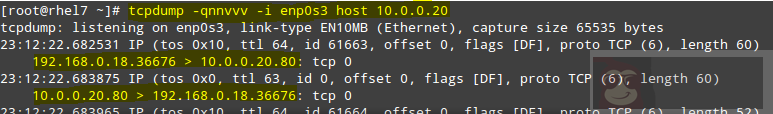

# telnet 10.0.0.20 80tcpdump 日志看起来像下面这样：
检查服务器之间的网络连接
通过查看我们 RHEL 7（192.168.0.18）和 web 服务器（10.0.0.20）之间的双向通信，可以看出已经正确地初始化了连接。
请注意你重启系统后会丢失这些更改。如果你想把它们永久保存下来，你需要在我们运行上面的命令的相同系统中编辑（如果不存在的话就创建）以下的文件。
尽管对于我们的测试例子不是严格要求，你需要知道 /etc/sysconfig/network 包含了一些系统范围的网络参数。一个典型的 /etc/sysconfig/network 看起来类似下面这样：
# Enable networking on this system?
NETWORKING=yes
# Hostname. Should match the value in /etc/hostname
HOSTNAME=yourhostnamehere
# Default gateway
GATEWAY=XXX.XXX.XXX.XXX
# Device used to connect to default gateway. Replace X with the appropriate number.
GATEWAYDEV=enp0sX当需要为每个网卡设置特定的变量和值时（正如我们在 2 号路由器上面做的），你需要编辑 /etc/sysconfig/network-scripts/ifcfg-enp0s3 和 /etc/sysconfig/network-scripts/ifcfg-enp0s8 文件。
下面是我们的例子，
TYPE=Ethernet
BOOTPROTO=static
IPADDR=192.168.0.19
NETMASK=255.255.255.0
GATEWAY=192.168.0.1
NAME=enp0s3
ONBOOT=yes以及
TYPE=Ethernet
BOOTPROTO=static
IPADDR=10.0.0.18
NETMASK=255.255.255.0
GATEWAY=10.0.0.1
NAME=enp0s8
ONBOOT=yes其分别对应 enp0s3 和 enp0s8。
由于要为我们的客户端机器 (192.168.0.18) 进行路由，我们需要编辑 /etc/sysconfig/network-scripts/route-enp0s3：
10.0.0.0/24 via 192.168.0.19 dev enp0s3现在 reboot 你的系统，就可以在路由表中看到该路由规则。
在这篇文章中我们介绍了红帽企业版 Linux 7 的静态路由。尽管场景可能不同，这里介绍的例子说明了所需的原理以及进行该任务的步骤。
在下篇文章中我们会介绍数据包过滤和网络地址转换，结束 RHCE 验证需要的网络基本技巧。
