HAproxy实现反向代理和负载均衡

139次阅读

共计 5508 个字符，预计需要花费 14 分钟才能阅读完成。

反向代理服务器功能：web 缓存（加速）、反向代理、内容路由（根据流量及内容类型等将请求转发至特定服务器）、转码器

缓存：减少冗余内容传输；节省带宽、缓解网络瓶颈；降低了对原始服务器的请求压力；降低了传输延迟，公共缓存每个人都可以使用，带有敏感数据的私有缓存则只对限定某类或某个人使用

nginx 可实现缓存功能，haproxy 不能实现缓存功能，这里只说明其反向代理功能和负载均衡功能

yum install haproxy
主配置文件 haproxy.cfg
开启日志功能：
编辑 /etc/rsyslog.conf 文件
$ModLoad imudp
$UDPServerRun 514 #开启 udp514 端口
local2.* /var/log/haproxy.log
编辑 /etc/haproxy/haproxy.cfg 文件：
log 127.0.0.1 local2

配置负载均衡后端主机：
global
log 127.0.0.1 local2

chroot /var/lib/haproxy
pidfile /var/run/haproxy.pid
maxconn 4000 定义面向客户端的总的最大连接数（面向客户端那一面）
user haproxy
group haproxy
daemon
# turn on stats unix socket
stats socket /var/lib/haproxy/stats

#———————————————————————
# main frontend which proxys to the backends
#———————————————————————
frontend main *:80 #第一种方式
# bind *:80 #第二种方式
# bind *:8080 #只能用于 frontend, listen;
# maxconn 也可以定义在这里或 listen 后，定义了单个实例的最大并发连接数，如果在 global 段定义就是所有实例总的
default_backend websrvs
#———————————————————————
# round robin balancing between the various backends
#———————————————————————
backend websrvs
balance roundrobin
server web1 192.168.20.7:80 check #定义的名字 web1 会被加到请求首部发到后端，当后端有虚拟主机时很有用
server web2 192.168.20.8:80 check

几种调度算法：

balance: 指明调度算法；
动态：权重可动态调整
静态：调整权重不会实时生效
roundrobin: 轮询，动态算法，每个后端主机最多支持 4128 个连接；
static-rr: 轮询，静态算法，每个后端主机支持的数量无上限；
leastconn: 根据后端主机的负载数量进行调度；仅适用长连接的会话；动态；
hash-type:
map-based：取模法；静态；
consistent：一致性哈希法；动态；

下面的四种调度算法都基于上面的两种 hash-type

source:
uri: 对 uri 的左半部分（? 标记之前的部分)或者整个 uri 做 hash，除以后端服务器总权重后绑定到后端服务器
url_param: 根据 url 中的指定的参数的值进行调度；把值做 hash 计算，并除以总权重；
hdr(<name>)：根据请求报文中指定的 header(如 use_agent, referer, hostname) 进行调度；把指定的 header 的值做 hash 计算得值除以总权重；
示例：

backend websrvs
balance hdr(User-Agent)
hash-type consistent
server web1 192.168.20.7:80 check
server web2 192.168.20.8:80 check

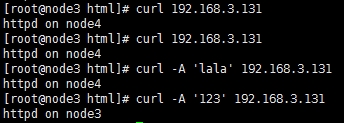

测试：

HAproxy 实现反向代理和负载均衡

mode: 健康状态检测时基于何种协议
HAProxy 的工作模式；默认为 tcp；有三种：tcp, http, health

只有客户端和前端，后端都是用 http 通信才可以使用 http 模式

在 front 段也可以指定 log：

frontend main *:80
log global
log 127.0.0.2 local3

使用 use_backend 和 acl 定义后段

use_backend dynamic if url_dyn
use_backend static if url_css url_img extension_img

server 段后可加的参数：

backup：设定为备用服务器，仅在负载均衡场景中的其它 server 均不可用于启用此 server；
check：启动对此 server 执行健康状态检查，其可以借助于额外的其它参数完成更精细的设定，如：
inter <delay>：设定健康状态检查的时间间隔，单位为毫秒，默认为 2000；也可以使用 fastinter 和 downinter 来根据服务器端状态优化此时间延迟；
rise <count>：设定健康状态检查中，某离线的 server 从离线状态转换至正常状态需要成功检查的次数；
fall <count>：确认 server 从正常状态转换为不可用状态需要检查的次数；
cookie <value>：为指定 server 设定 cookie 值，此处指定的值将在请求入站时被检查，第一次为此值挑选的 server 将在后续的请求中被选中，其目的在于实现持久连接的功能；
maxconn <maxconn>：指定此服务器接受的最大并发连接数；如果发往此服务器的连接数目高于此处指定的值，其将被放置于请求队列，以等待其它连接被释放；
maxqueue <maxqueue>：设定请求队列的最大长度；
observe <mode>：通过观察服务器的通信状况来判定其健康状态，默认为禁用，其支持的类型有“layer4”和“layer7”，“layer7”仅能用于 http 代理场景；
redir <prefix>：启用重定向功能，将发往此服务器的 GET 和 HEAD 请求均以 302 状态码响应；需要注意的是，在 prefix 后面不能使用 /，且不能使用相对地址，以免造成循环；例如：
server srv1 172.16.100.6:80 redir http://imageserver.linuxidc.com check
weight <weight>：权重，默认为 1，最大值为 256，0 表示不参与负载均衡；

定义健康检查方式可以使用 option：

option httpchk
option httpchk <uri>
option httpchk <method> <uri>
例如：
backend https_relay
mode tcp
option httpchk OPTIONS * HTTP/1.1\r\nHost:\ www.linuxidc.com
server apache1 192.168.1.1:443 check port 80
使用案例：
server first 172.16.100.7:1080 cookie first check inter 1000
server second 172.16.100.8:1080 cookie second check inter 1000

基于浏览器 cookie 实现 session sticky：

要点：
(1) 每个 server 有自己惟一的 cookie 标识；
(2) 在 backend 中定义为用户请求调度完成后操纵其 cookie
backend websrvs
balance roundrobin
cookie SERVERID insert nocache indirect
server web1 192.168.20.7:80 check cookie websrv1
server web2 192.168.20.8:80 check cookie websrv2

测试：注意到 cookie 头部的 websrv1 关键字了么？

HAproxy 实现反向代理和负载均衡

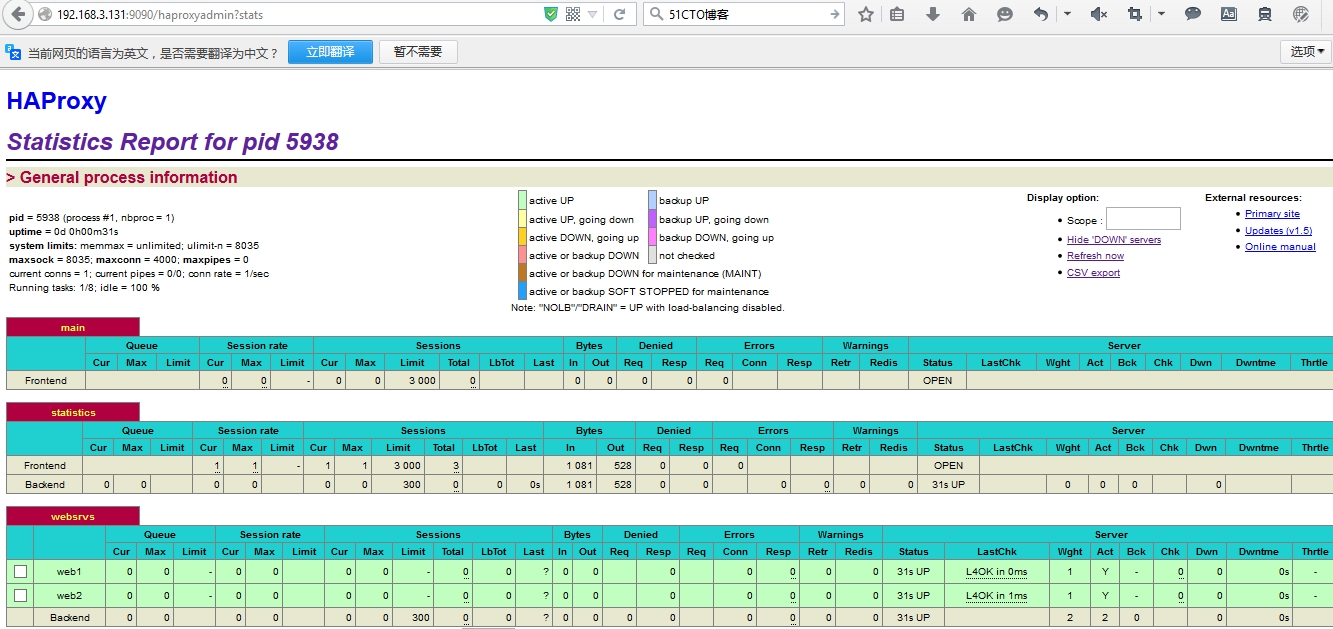

开启统计页面：

listen statistics
bind *:9090
stats enable
stats hide-version
#stats scope .
stats uri /haproxyadmin?stats
stats realm “HAPorxy\ Statistics”
stats auth admin:mageedu
stats admin if TRUE

HAproxy 实现反向代理和负载均衡

向日志中记录额外信息：
capture request header
capture response header

当 mode 为 http 时，记录丰富的日志信息：
option httplog—- 默认是开启的

错误页面重定向：
errorfile: 使用 haproxy 主机本地文件进行响应；
errorloc, errorloc302: 使用指定的 url 进行响应，响应状态码为 302；不适用于 GET 以外的其它请求方法；
errorloc303：返回 303 状态码；

添加请求或响应报文首部：
reqadd
rspadd

frontend main
bind *:80
bind *:8080
rspadd Via:\ node1.lee.com
default_backend websrvs

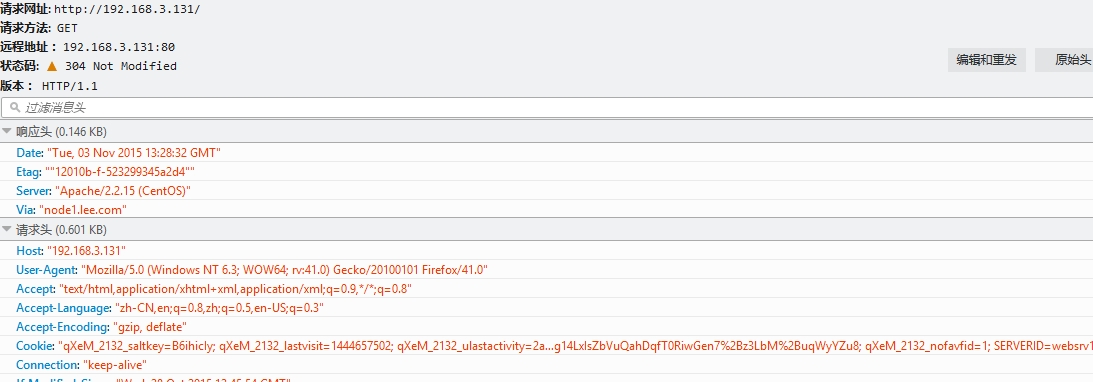

出现了 Via：

HAproxy 实现反向代理和负载均衡

动静分离的示例：
frontend main
bind *:80
bind *:8080
acl url_static path_beg -i /static /images /javascript /stylesheets
acl url_static path_end -i .jpg .gif .png .css .js

use_backend static if url_static
default_backend appsrvs

#———————————————————————
# static backend for serving up images, stylesheets and such
#———————————————————————
backend static
balance roundrobin
server static1 192.168.20.7 check
server static2 192.168.20.8 check

backend appsrvs
balance roundrobin
option forwardfor except 127.0.0.1 header X-Client
option httpchk
cookie SERVERID insert indirect nocache
server web1 192.168.20.7:80 check cookie web1
server web2 192.168.20.8:80 check cookie web2
