Docker桥接网络原理图分享和pipework简单配置

共计 1327 个字符，预计需要花费 4 分钟才能阅读完成。

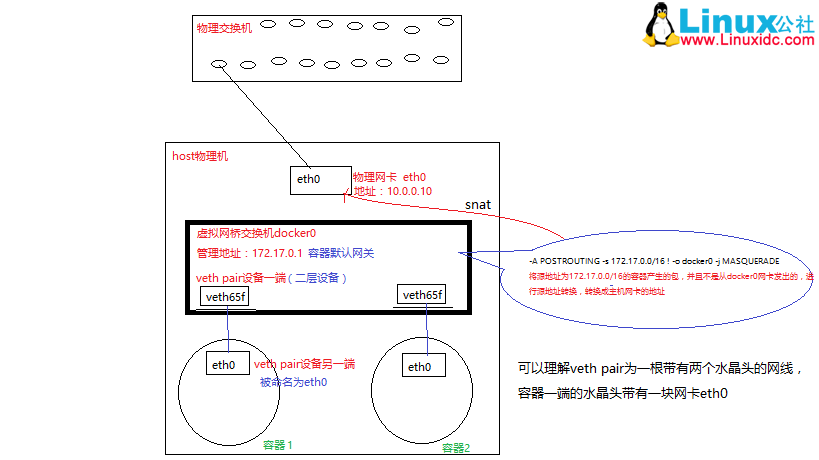

1.Docker 桥接 snat 网络原理图

2. 使用 pipework 第三方开源网络配置工具配置 docker 容器网络和 host 主机网络在同一个网段

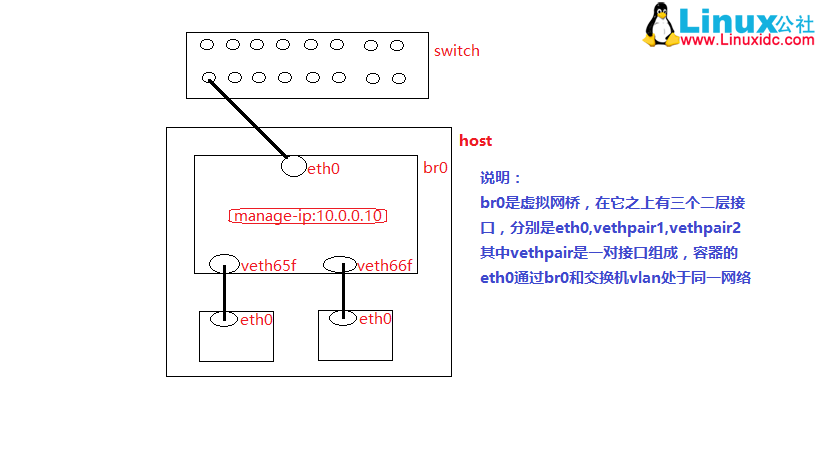

#1）. 逻辑示意图

#2）.CentOS7 需安装网络和桥接工具

yum install -y net-tools

yum install -y bridge-utils

#3) . 安装 pipework 开源网络配置工具

git clone https://github.com/jpetazzo/pipework

cp ~/pipework/pipework /usr/local/bin/

# 第 2 步和第 3 步和第 4 步放入脚本一起执行，否则会出现断网连不上的现象

#4) . 绑定虚拟网桥和物理网卡，实现物理网卡和虚拟网卡公用 ip

brctl addbr br0

brctl addif br0 eth0

#5）. 把物理网卡地址配置为虚拟网桥的管理地址，因为容器不会直接和物理网卡通信

ip addr del 10.0.0.10/24 dev eth0

ifconfig br0 10.0.0.10/24 up

#6）. 删除以前的路由，添加新的路由，出口指向 br0 虚拟网卡，网关指向物理交换机的网关

route del default

route add default gw 10.0.0.254

#7）. 启动一个不带网络的容器

docker run -itd –name test –net=none centos /bin/bash

#8）. 给已经存在的名称为 test 的容器配置地址和网关（如果是 centos6 升级内核安装的 docker 这步可能会报错，需要升级 iproute）

pipework br0 test 10.0.0.100/24@10.0.0.254
