Keepalived高可用集群搭建

113次阅读
没有评论

共计 2257 个字符,预计需要花费 6 分钟才能阅读完成。

1.Keepalived 简介

Keepalived 是一个基于 VRRP 协议来实现的 WEB 服务高可用方案,可以利用其来避免单点故障。使用多台节点安装 keepalived。其他的节点用来提供真实的服务,同样的,他们对外表现一个虚拟的 IP。主服务器宕机的时候,备份服务器就会接管虚拟 IP,继续提供服务,从而保证了高可用性。

keepalived 的原理图如下所示:

Keepalived 高可用集群搭建

最左边是客户机,它访问我们的虚拟 IP。然后我们有 master(主控制节点)和 backup(备用控制节点)。最右边的就是我们提供服务的真机了。

Linux 服务器 LB 群集之 LVS-NAT http://www.linuxidc.com/Linux/2013-05/84774.htm

Linux 下群集服务之 LB 集群 -LVS-NAT 模式 http://www.linuxidc.com/Linux/2012-05/59839.htm

LVS-NAT+ipvsadm 实现 RHEL 5.7 上的服务集群 http://www.linuxidc.com/Linux/2012-04/58936.htm

Linux 虚拟服务器 LVS-NAT 和 LVS-DR 模型的实现 http://www.linuxidc.com/Linux/2011-09/42934.htm

2. 搭建 keepalived 服务

我们使用四个节点来做这个实验,两个充当控制节点,另外两个提供服务。然后用真机的浏览器访问虚拟 IP。

注意事项:

1. 所有节点要做好解析。

2. 时间同步

3.yum 源设置好(除了基本的源,高可用等也要添加)

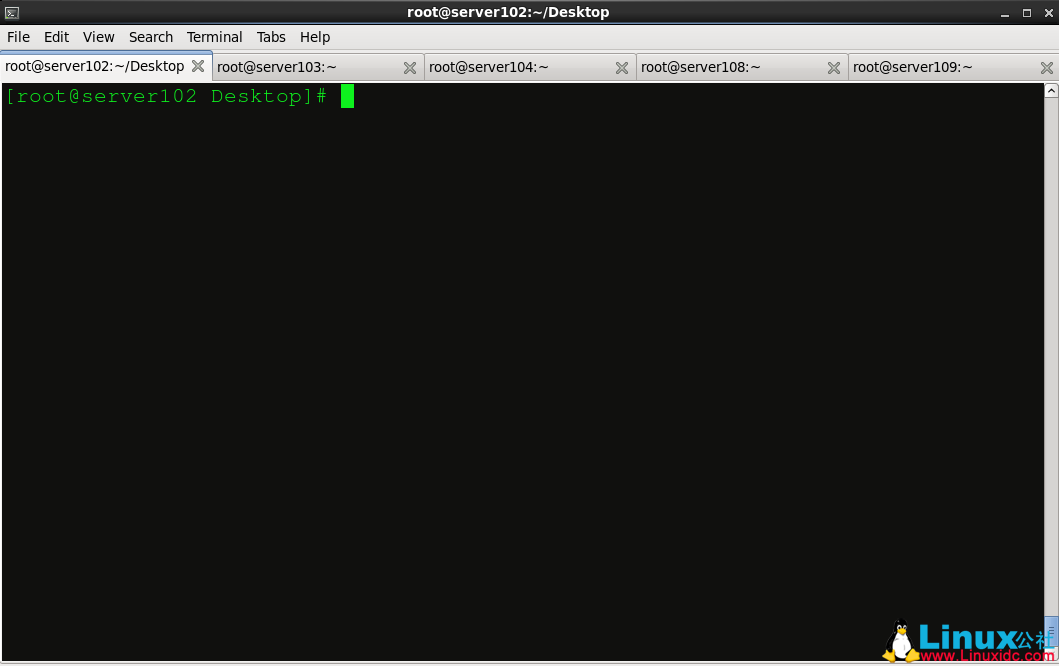

如图是我们的操作控制台:

Keepalived 高可用集群搭建

keepalived 的安装包为:

keepalived-1.2.13.tar.gz

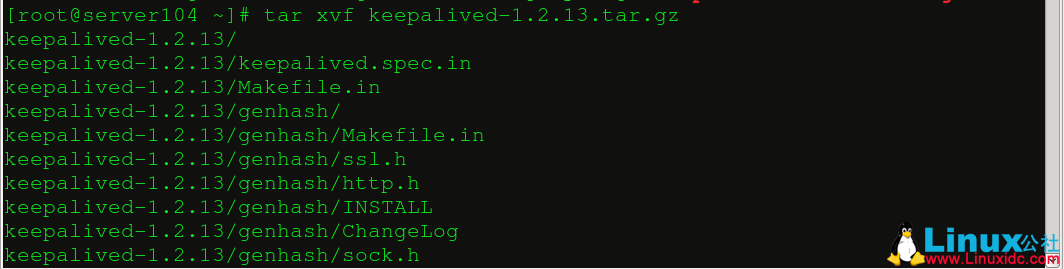

两个控制节点分别解压和编译、安装 keepalived:

Keepalived 高可用集群搭建

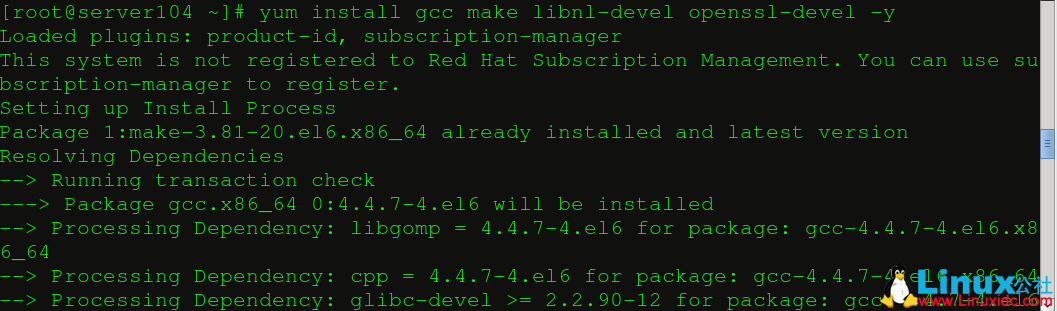

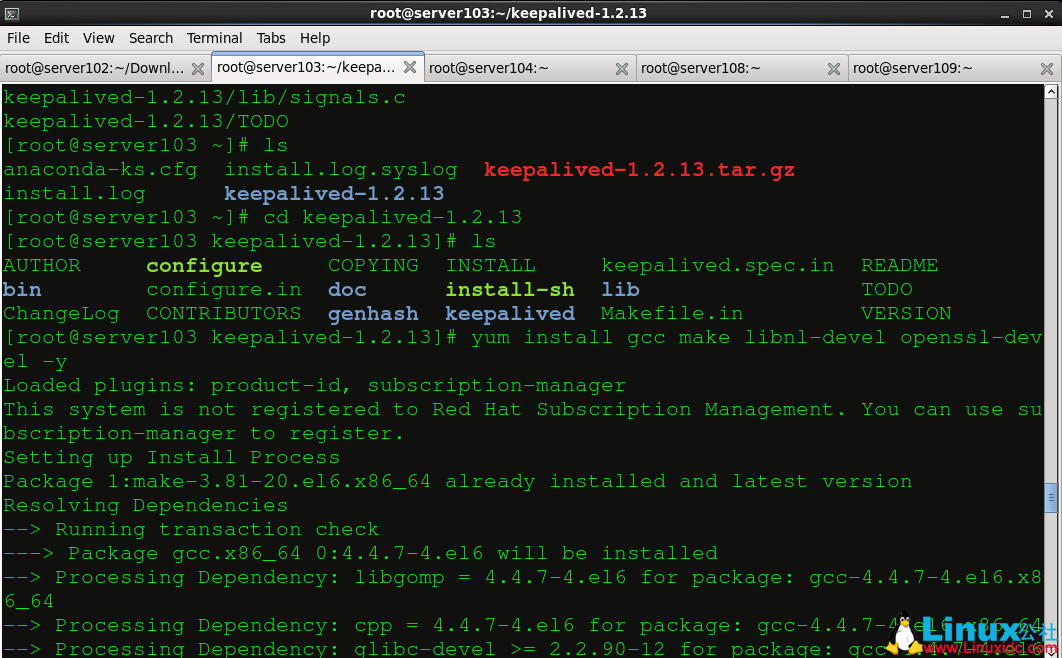

在编译 keepalived 之前我们需要安装一些相关的包:

Keepalived 高可用集群搭建

Keepalived 高可用集群搭建

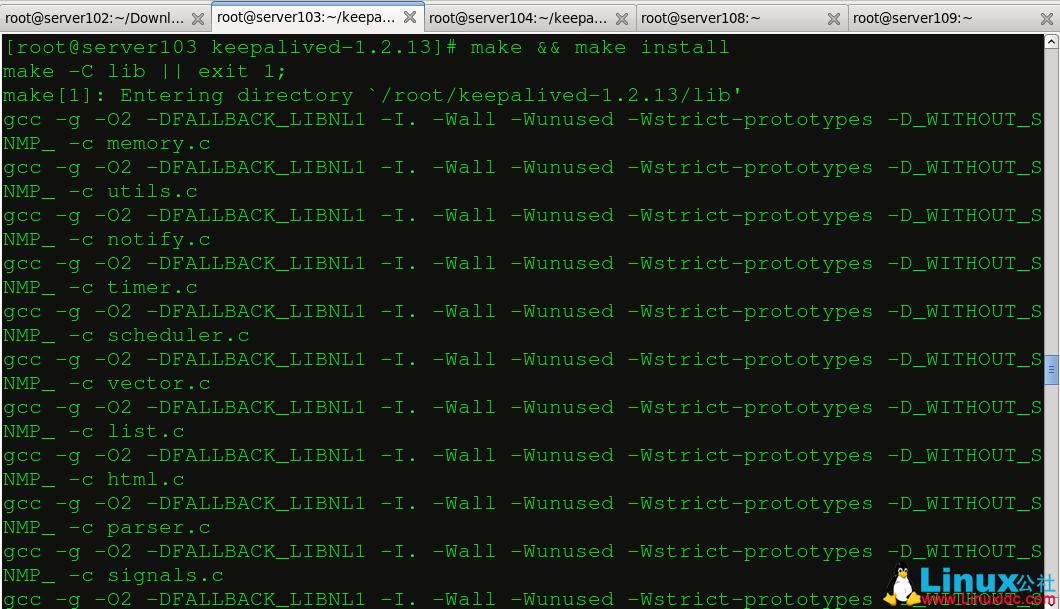

编译 keepalived 源码包:

Keepalived 高可用集群搭建

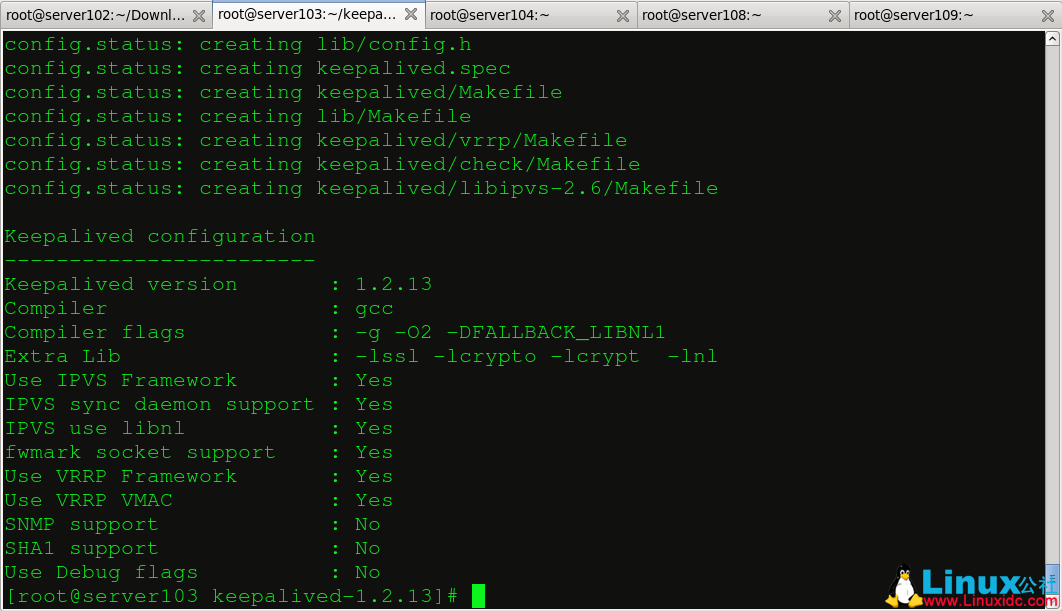

这个是我们的 编译结果:

Keepalived

然后我们进行安装:

Keepalived 高可用集群搭建

上述的步骤在两个控制节点上都要进行,最后在配置文件中我们再设定主副节点。

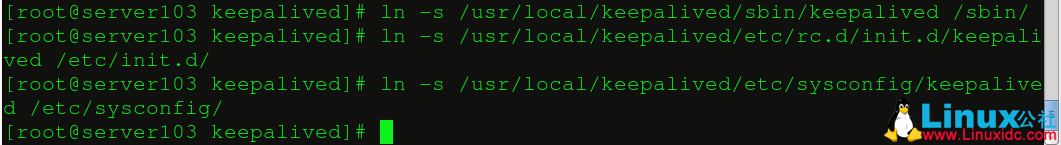

建立软链接,把 keepalived 的配置文件和服务启动文件链接到指定位置:

Keepalived 高可用集群搭建

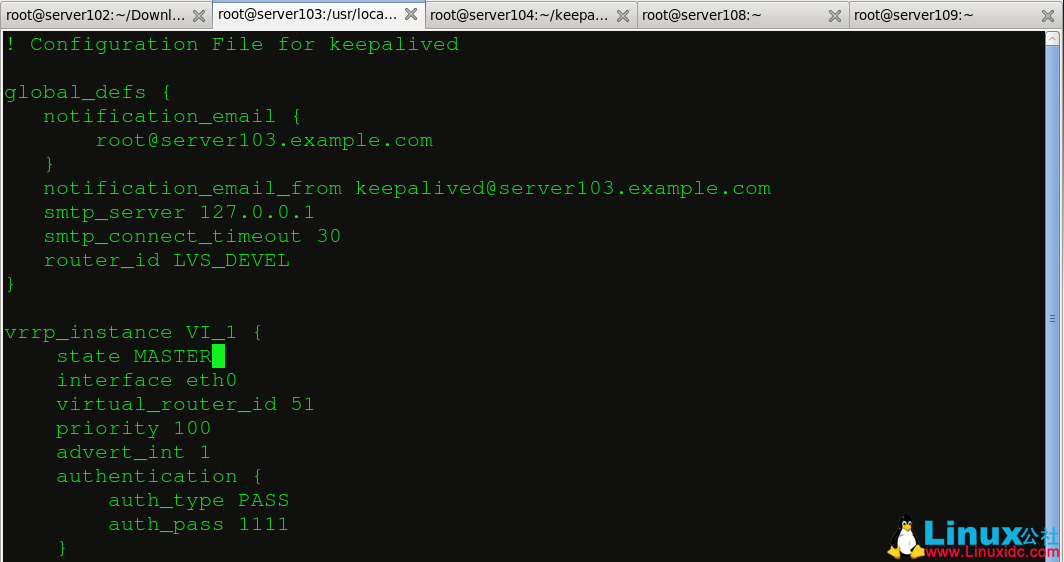

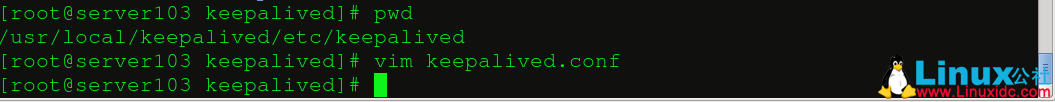

设置配置文件:

Keepalived 高可用集群搭建

我们设置了邮件的发送地址和 ip,MASTER 制定为主控制节点,虚拟 id 两个节点必须相同。delay_loop 指定 6 秒检测服务状态。

Keepalived 高可用集群搭建

设置虚拟 ip,这是我们客户机访问的 IP。

Keepalived 高可用集群搭建

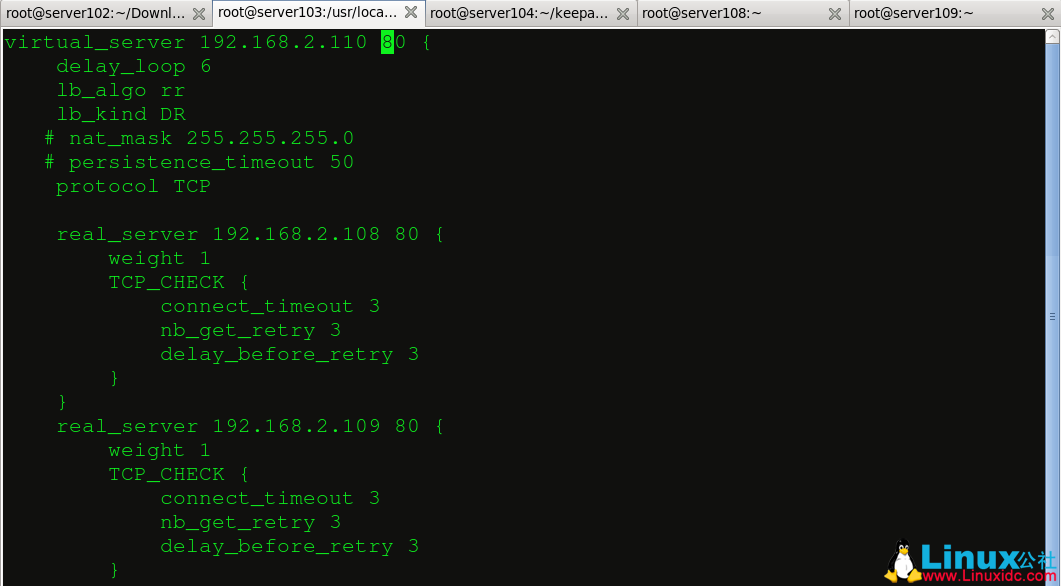

这个是剩余的配置文件内容,我们设置连接方式为直连方式 DR,负载策略为轮叫方式 rr,协议威 TCP。然后我们设置了两个提供服务节点的 IP 和端口。分别为 192.168.2.108 和 192.168.2.109 的 80 端口。也就是网页访问服务。

Keepalived 高可用集群搭建

然后我们设置备机的配置文件,模式设置为 BACKUP,权重修改为 50。这样才可以优先让主控制节点接管。

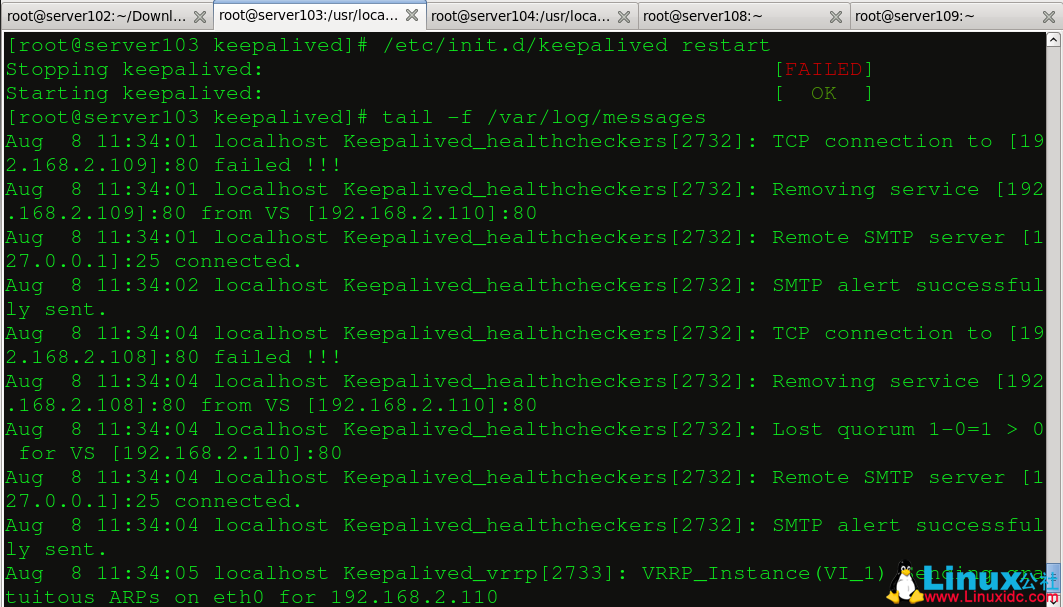

然后我们打开 keepalived 服务,并查看日志,发现已经识别了 192.168.2.110 虚拟 IP:

Keepalived 高可用集群搭建

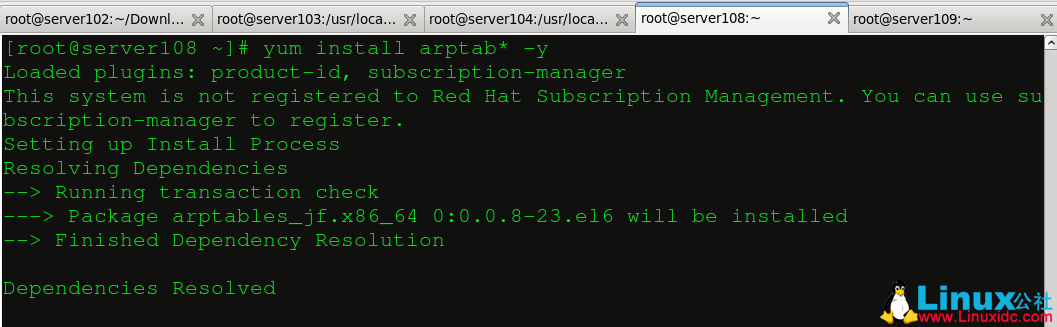

在两个提供真机的服务节点上安装 arptable_jf 软件:

Keepalived 高可用集群搭建

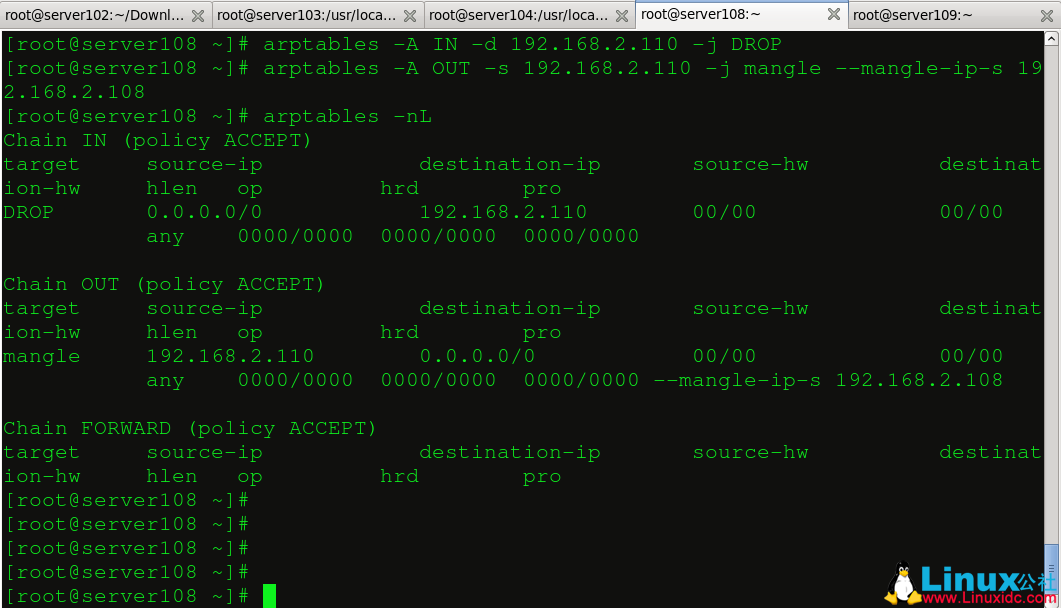

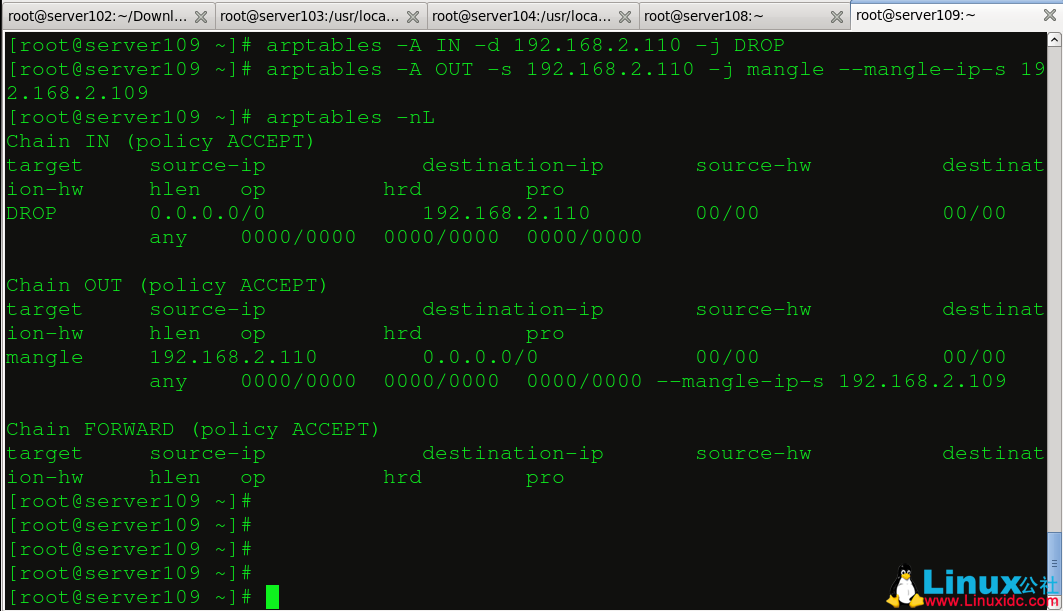

设置 arptables 的策略:

Keepalived 高可用集群搭建

Keepalived 高可用集群搭建

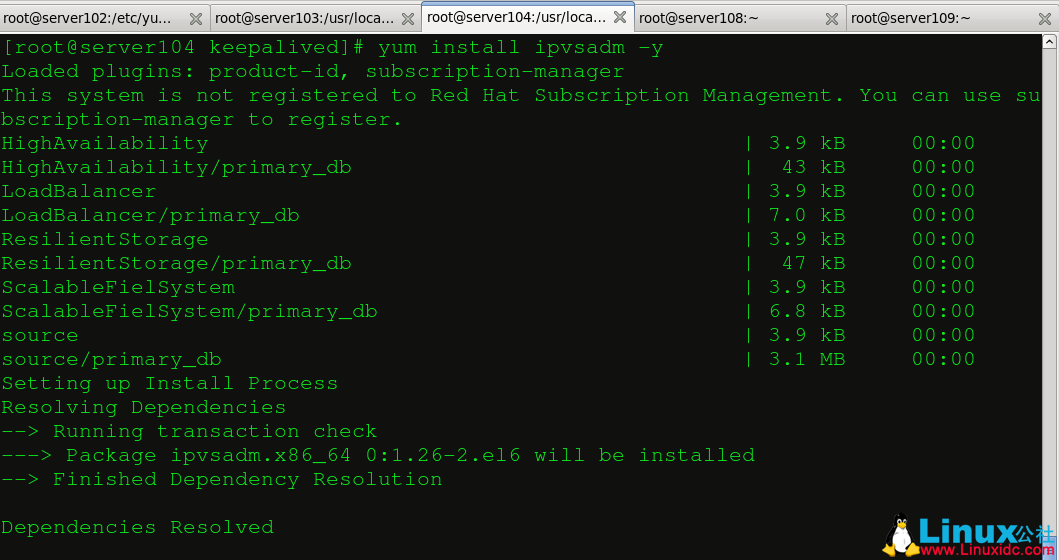

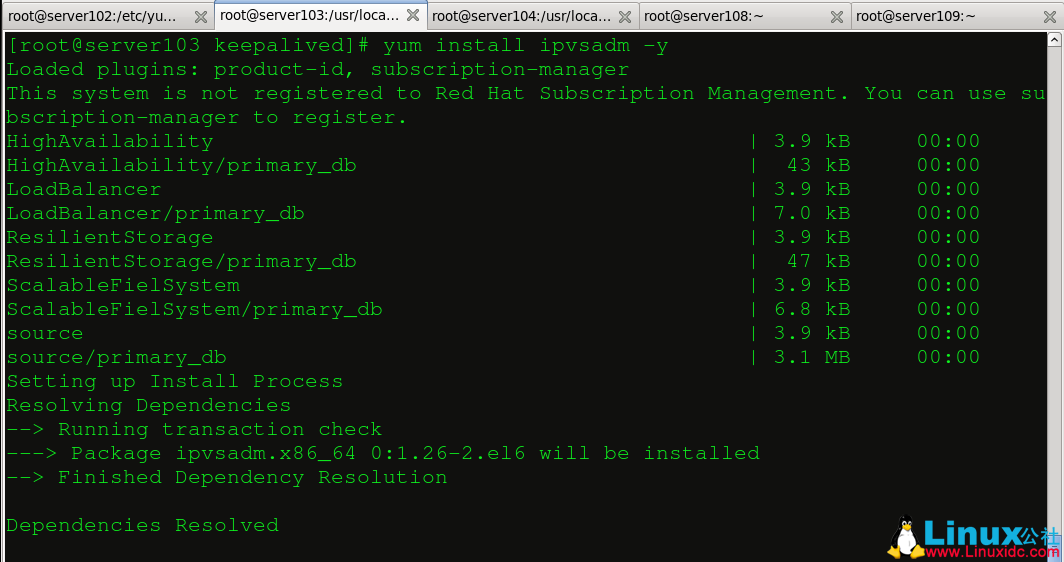

然后我们要在两个控制节点上安装 ipvsadm 软件来监控服务的状态:

Keepalived 高可用集群搭建

Keepalived 高可用集群搭建

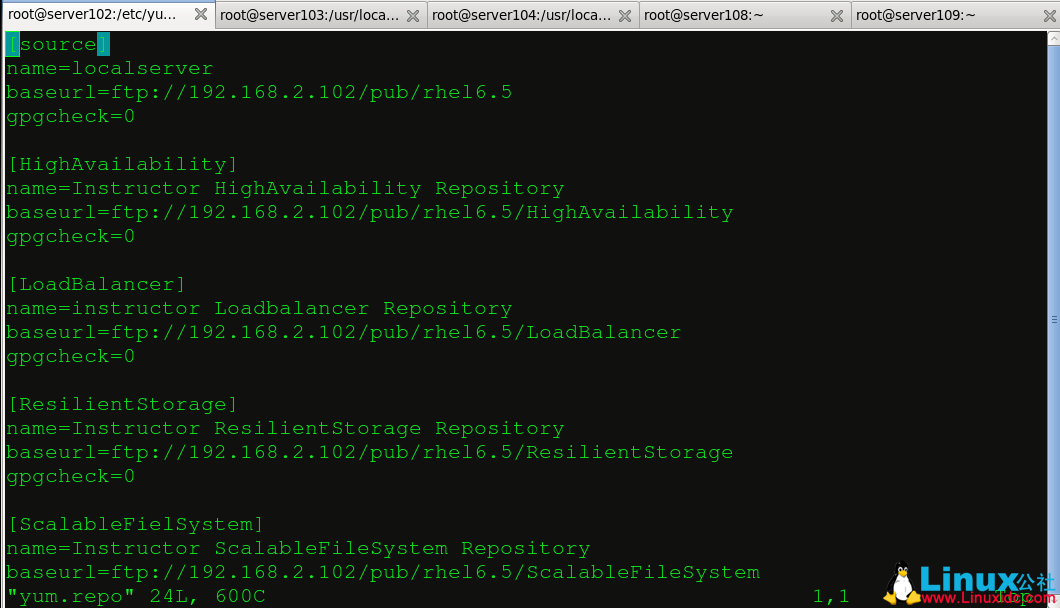

如果无法安装的话,查看 yum 源,设置成如下所示:

Keepalived 高可用集群搭建

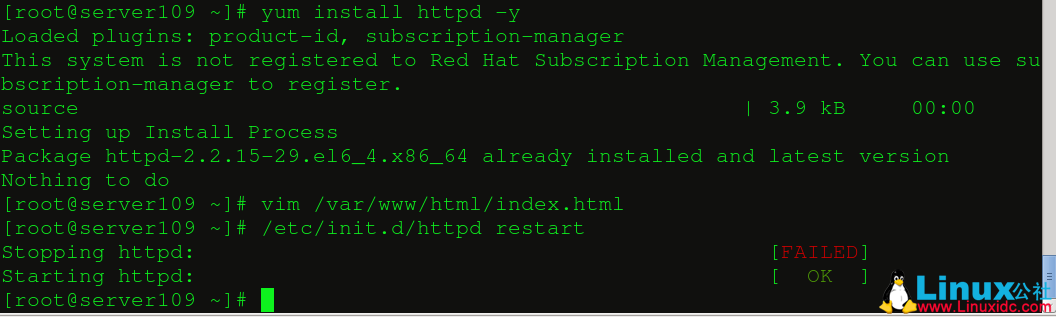

在两个提供服务的真机上安装 httpd,设置完默认发布内容后启动服务:

Keepalived 高可用集群搭建

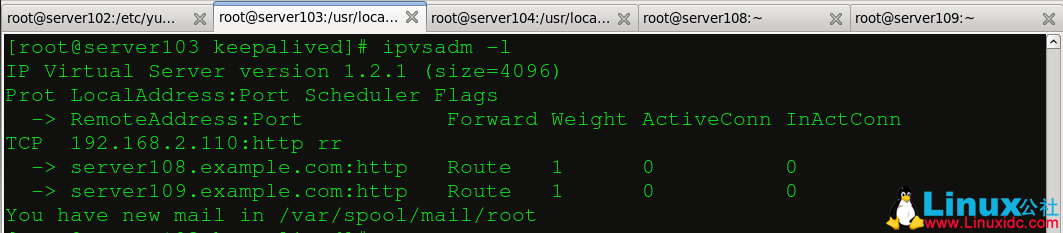

然后我们在主控制节点上查看当前的监控信息:

Keepalived 高可用集群搭建

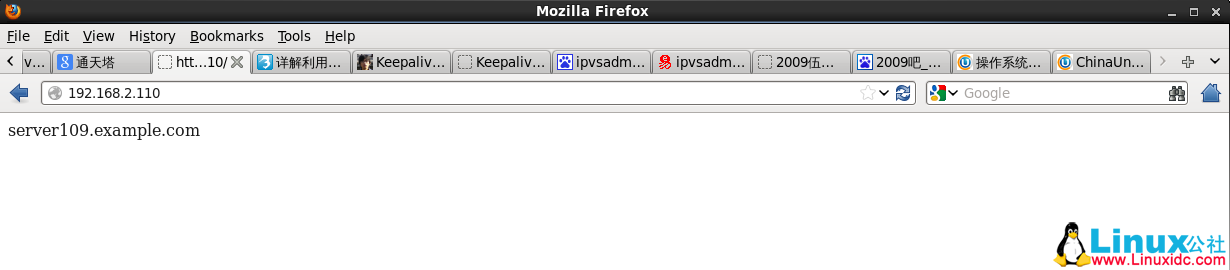

在真机的浏览器上查看 192.168.2.110 的信息。因为是轮叫策略,所以会轮换显示 192.168.2.108 和 192.168.2.109 的默认发布内容:

Keepalived 高可用集群搭建

3 小结:

这样我们就搭建了 keepalived 下的高可用集群。这个的复杂程度要低于 heartbeat,在生产环境中也是非常常见的。

1.Keepalived 简介

Keepalived 是一个基于 VRRP 协议来实现的 WEB 服务高可用方案,可以利用其来避免单点故障。使用多台节点安装 keepalived。其他的节点用来提供真实的服务,同样的,他们对外表现一个虚拟的 IP。主服务器宕机的时候,备份服务器就会接管虚拟 IP,继续提供服务,从而保证了高可用性。

keepalived 的原理图如下所示:

Keepalived 高可用集群搭建

最左边是客户机,它访问我们的虚拟 IP。然后我们有 master(主控制节点)和 backup(备用控制节点)。最右边的就是我们提供服务的真机了。

Linux 服务器 LB 群集之 LVS-NAT http://www.linuxidc.com/Linux/2013-05/84774.htm

Linux 下群集服务之 LB 集群 -LVS-NAT 模式 http://www.linuxidc.com/Linux/2012-05/59839.htm

LVS-NAT+ipvsadm 实现 RHEL 5.7 上的服务集群 http://www.linuxidc.com/Linux/2012-04/58936.htm

Linux 虚拟服务器 LVS-NAT 和 LVS-DR 模型的实现 http://www.linuxidc.com/Linux/2011-09/42934.htm

2. 搭建 keepalived 服务

我们使用四个节点来做这个实验,两个充当控制节点,另外两个提供服务。然后用真机的浏览器访问虚拟 IP。

注意事项:

1. 所有节点要做好解析。

2. 时间同步

3.yum 源设置好(除了基本的源,高可用等也要添加)

如图是我们的操作控制台:

Keepalived 高可用集群搭建

keepalived 的安装包为:

keepalived-1.2.13.tar.gz

两个控制节点分别解压和编译、安装 keepalived:

Keepalived 高可用集群搭建

在编译 keepalived 之前我们需要安装一些相关的包:

Keepalived 高可用集群搭建

Keepalived 高可用集群搭建

编译 keepalived 源码包:

Keepalived 高可用集群搭建

这个是我们的 编译结果:

Keepalived 高可用集群搭建
