玩客云刷ARMBIAN当服务器过程记录

329次阅读
没有评论

共计 3793 个字符,预计需要花费 10 分钟才能阅读完成。

玩客云的可玩性

1、可以刷成电视 + 游戏盒子的双系统。也可以刷成单独的电视盒子和游戏盒子。不过因为内存有限放不了多少游戏。还是建议用外置 SD 卡存储游戏比较合适。

2、刷成 Armbian linux 系统(可以实现 docker、可道云、甜糖等多种功能)

3、最后它还可以刷软路由 OpenWrt 系统

关于刷机的方法

网上有教程说只需要公头 USB 刷机,而我不知道什么原因,一直操作不成功,可能是板子不一样或者是操作方法不对,或者是我的设备是在有赞的上买的赚钱宝 3 代(可能是加了锁了),安装网上的无一直无法刷机成功。

耗费了好长时间终于用 TTL 转 USB 的方法将设备刷机成功。

以下内容均为本人折腾记录,刷机需要 TTL 转 USB,过程有些麻烦,需要有一定的动手能力。


玩客云的配置

玩客云配置:CPU 采用的是晶晨的 s805,单核主频 1.5GHz,这个 CPU 的最大优点就是功耗低,发热量小。内存采用的是海力士,512* 2 共 1GDDR3 内存。闪存是三星的 8g。网口芯片采用的是螃蟹的 rtl6211f 千兆网口。

1、CPU 是晶晨 S805 这是一款 32 位处理器的 CPU,性能放在现在来看是比较弱鸡的,很多玩法都被这颗 CPU 的性能局限了。

2、双 USB2.0 这个同样是被吐槽的地方,严重影响文件的传输速度。

3、千兆网口 这点比很多同期的设备强。但刷部分固件后会变成百兆。

4、1GB 内存 +8GB 存储组合 这种配置放到现在看也是比较低的。

5、另外盒子没有蓝牙、WiFi 和红外等功能。虽然主板留有红外扩展接口,可以自行焊接。

准备工具

1. 一台玩客云(海鲜市场大概 50 元左右)

2. 一台 Window 电脑以及刷机软件

3. 双公头 USB 线一根,淘宝买一根 3 块钱(别问,自制的费了三条线)

4.USB 串口模块一个(usb 转 ttl 的工具),淘宝上搜索

5. 闲置 U 盘一个,或者读卡器配合存储卡也行

6. 一把金属镊子,用来短接用(用金属线也是可以的,有洛铁或者铁丝

7. 显示器和 HDMI 线(可有可无)

用到的文件

链接:https://pan.baidu.com/s/1Dd-iLakEry0EsLb4Zh8hzQ提取码:6666

用到的工具

链接:https://pan.baidu.com/s/1otnPopUs6Csau5m4hYjdZQ提取码:6666

什么是 Armbian

Armbian 是其他项目可以信赖的单板计算机(SBC)的基本操作系统平台,它拥有以下几个特点:

1、轻量级基于 Debian 或 Ubuntu 的 Linux 发行版,专门用于 ARM 开发板;

2、每个系统均由 Armbian Build Tools 进行编译,组装和优化;

3、它具有强大的构建和软件开发工具,可以进行自定义构建;

4、充满活力的社区。

说到底 Armbian 就是 Linux 的一个发行版本,专门用于 ARM 开发板的小型系统。

准备刷机软件

U 盘写入 Armbian

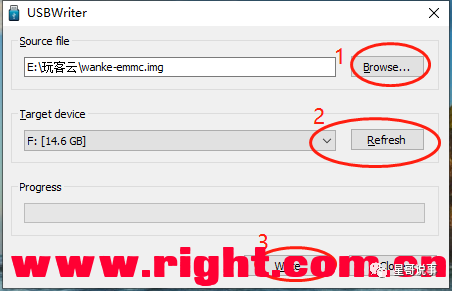

准备 8G 及以上优盘, 在电脑上格式化 (选择 FAT32,选择 FAT32,选择 FAT32), 运行 USBWriter, 将解压后的 wanke-emmc.img, 写入优盘. 写入完成后, 不要着急拔下来.

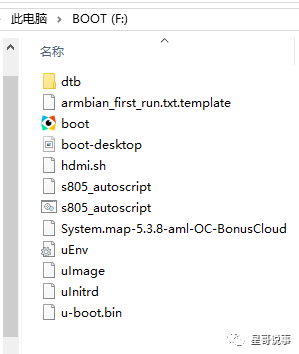

复制 uboot 及 meson8b_m201_1G.dtb 至优盘覆盖原文件

打开写入好的优盘, 将 u -boot.bin 复制到优盘目录下, meson8b_m201_1G.dtb 复制覆盖到 dtb 目录下, 弹出优盘, 放到一边备用。


准备 USB Burning Tool

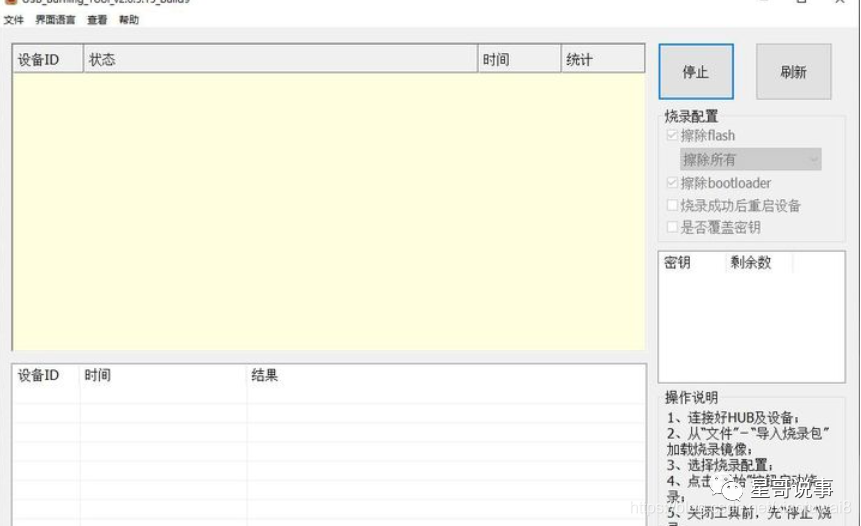

USB Burning Tool 装好后打开,左上角点击“文件”,然后选择导入烧录包,选择下载的 update.img 文件导入,然后确认右边配置里的擦除 flash 和擦除 bootloader 都是勾选上的,并且选择擦除所有。

确认配置没问题后就点击开始,让软件进入等待状态。

玩客云拆机

因为此次刷机我们需要短接主板,所以首先我们需要进行拆机操作。

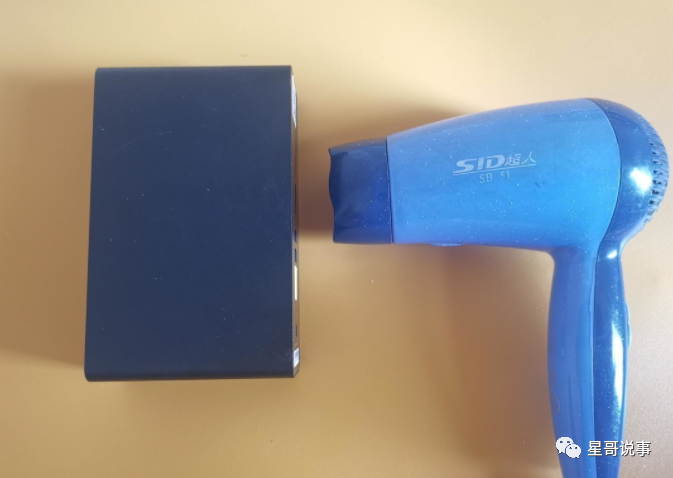

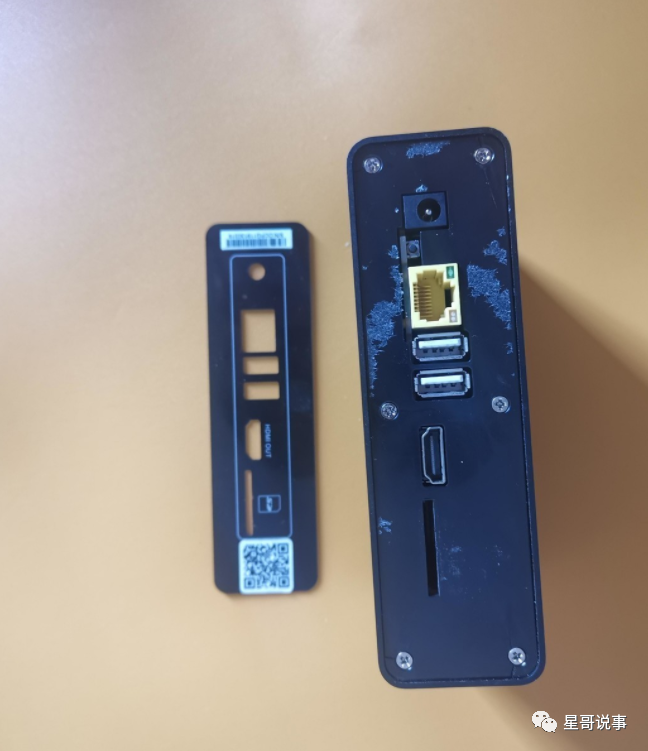

拆机其实非常的简单,直接用吹风机加热后面板,让面板里的胶软化。大约几分钟后用刀片或者撬棍就可以顺利将面板取下。

如果没有吹风机,也可以用细小的刀片直接刮,多少会伤害面板,如果不在意的话完全可以。

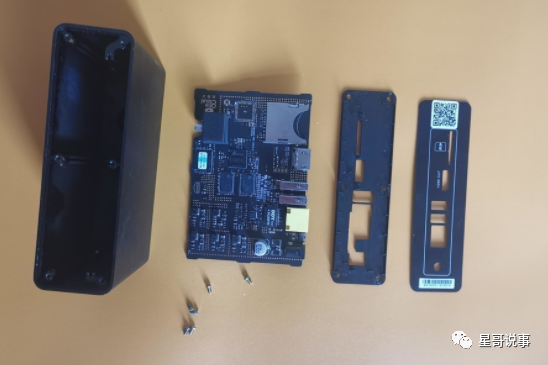

再拧下 6 颗螺丝保存好,拆完如图。

拆下主板,如图做工还可以,作为矿渣完全可以自用。硬件性能一般般,但是构建个人的宝塔系统还是勉强够用的。

新版(v1.3)VS 老版

两个版本不同点很好分辨,在存储卡插槽上有写“1.3”就是新版,没有就是老版。

二者刷机时候需要短接的触点也是不一样的!

用双公头 USB 线,插上靠近 HDMI 的 USB 插口,把玩客云主板连上电脑。

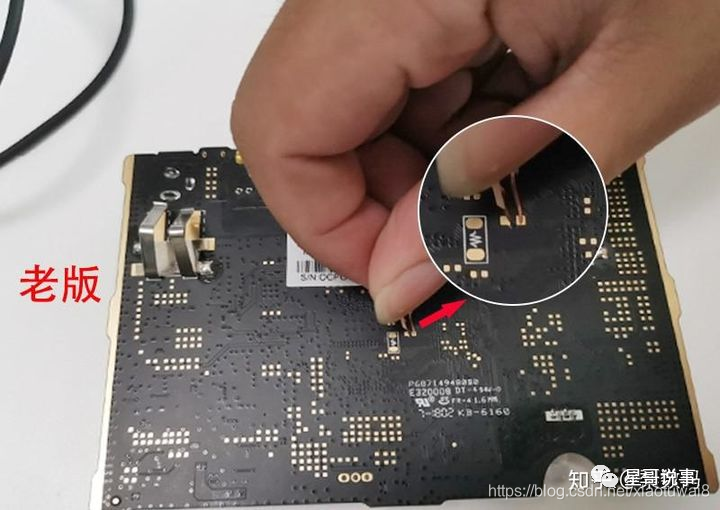

然后短接 emmc 芯片边上,如下图所示的两个点,用啥都行,镊子或者找根导线剥掉两头外皮都可以:

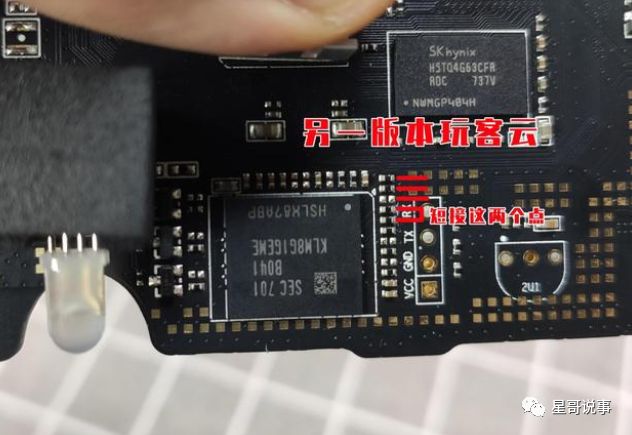

新版的短接方法按照网上的说法比较多,我这边实际操作短接的是第三排的两个点


刷机 update.img 镜像

基本流程:先刷入安卓盒子固件(update.img)再刷 ArmbianOS。

短接两个触点的同时插上电源,然后如果顺利的话,刷机软件会发现设备,自动开始刷入流程。短接成功还有个显著的提示,就是主板指示灯不会亮。

短接失败了也不会怎么样,软件没反应而已,可以放心大胆的多次尝试。

刷机软件有反应后就可以松开短接,等自动刷完提示成功即可,刷机成功后就拔掉刷机的双公头线,电源也断开。

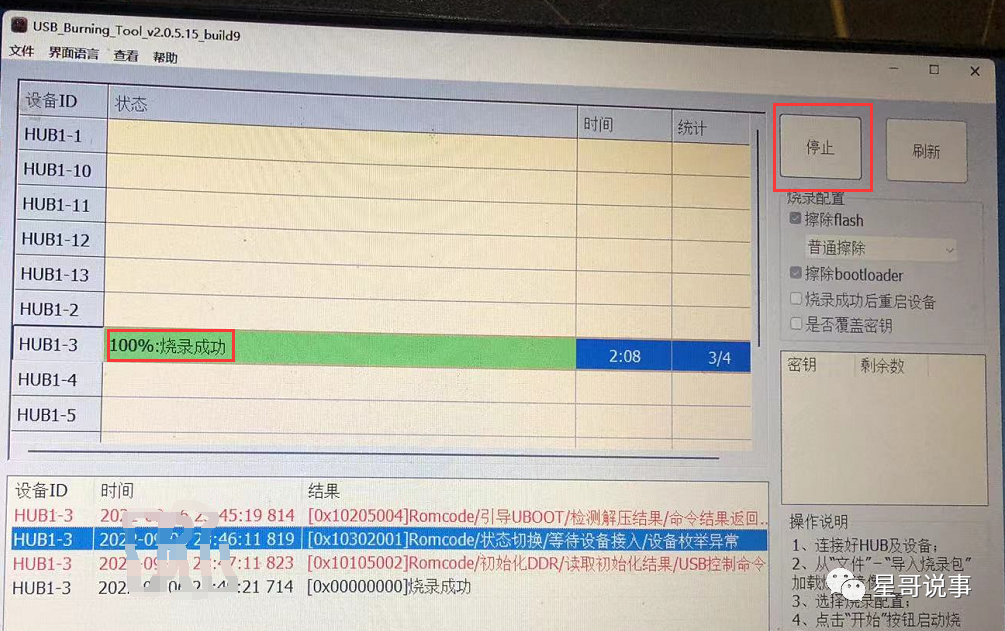

如图,笔者重复了三次才刷机成功。1.3 的板子一次性刷机成功。

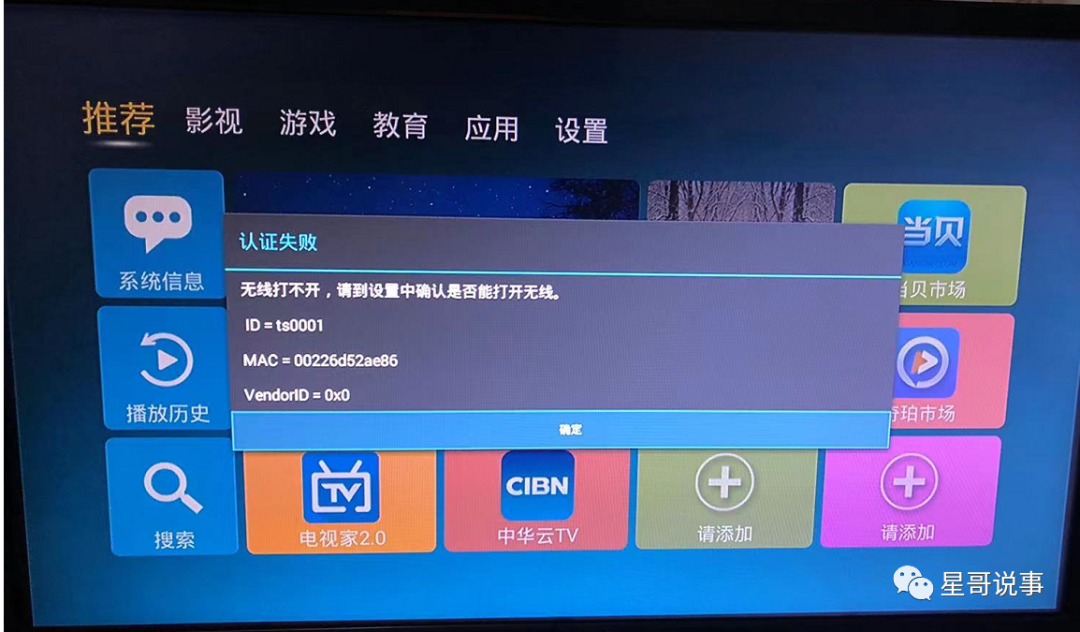

再断电,将 hdmi 的线连接显示器启动,等待一会进入一个电视盒子的系统

至此刷机成功,当然如果当个电视盒子也是可以的,但是没有网络插上网线没反应。

安装 armbian 系统

连接 TTL 线及相关设置

1. 准备好 usb 转 TTL 模块

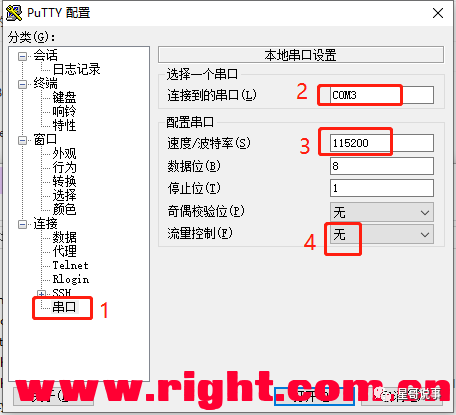

电脑安装好模块驱动, 将 COM 口(不一定和我一样是 COM3)

位 / 秒修改为 115200, 流控制改为无,(我用的是 CP2102 六合一模块)如图:

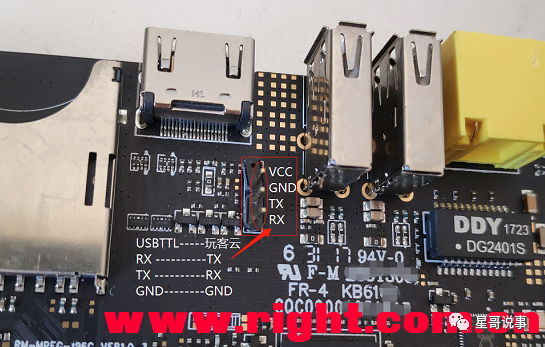

2.TTL 线与玩客云

玩客云不要通电, 将 TTL 线与玩客云连接好,(图上是自已焊的排针, 可以用网线剥出铜丝插到杜邦线及玩客云小孔里也可以)

这里我用手机取卡针插到板子的孔里,按照以下的连接

模块————————- 玩客云

RX—————————-TX
TX—————————-RX
GND————————GND

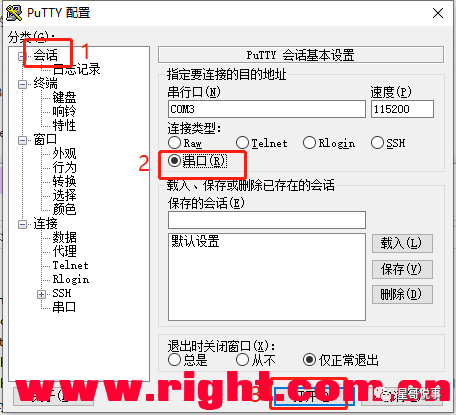

3. 运行 putty_x64_0.70.exe, 设置如下:

4. 玩客云通电

查看屏幕是否有输出, 有输出表示 TTL 连接正常, 如不正常请检查模块及 TTL 线是否连接正常. 拔下玩客云电源.

TTL 中断刷入 uboot

上面的工作都做好后, 保持 putty 为当前窗口, 将玩客云通电后, 迅速狂按回车键, 至中断成功.

中断成功, 屏幕显示将停留在 m8b_m201_1G# 状态. 此时玩客云网络是不通的.

将准备的优盘插到 1 号 USB 口(离网口近的), 在 puttyk 中输入以下命令:

一条一条粘贴到窗口, 回车执行。

usb start;fatload usb 0 12000000 u-boot.bin
store rom_write 12000000 0 60000
saveenv

完成后, 拔下优盘, 然后将玩客云断电.

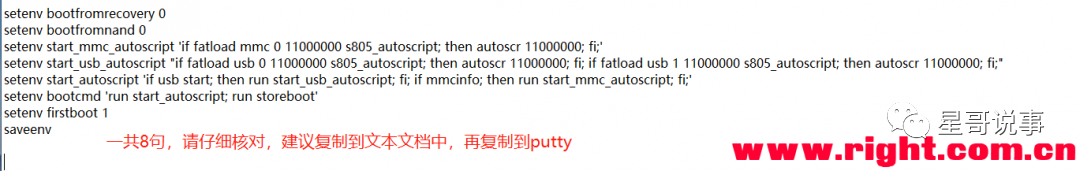

TTL 中断修改启动项

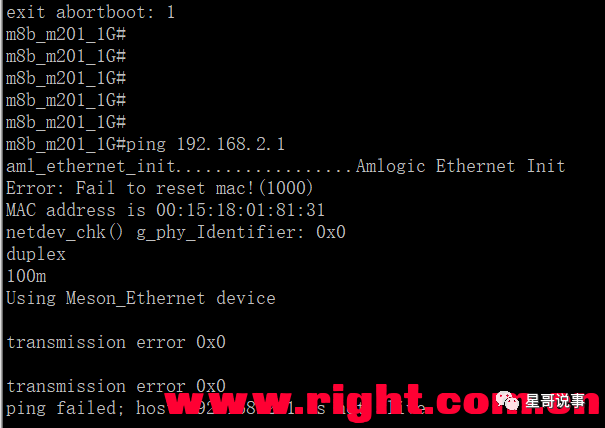

将玩客云通电, 中断,(此时玩客云已可以连网, 如连接网线, 可用 dhcp、pri、ping 等命令查看测试网络等,这里不赘述了)还是一条一条粘贴到窗口, 回车执行.

以下代码符号要是英文的标点符号!之前的帖子复制错了导致返工。

setenv bootfromrecovery 0

setenv bootfromnand 0

setenv start_mmc_autoscript'if fatload mmc 0 11000000 s805_autoscript; then autoscr 11000000; fi;'

setenv start_usb_autoscript"if fatload usb 0 11000000 s805_autoscript; then autoscr 11000000; fi; if fatload usb 1 11000000 s805_autoscript; then autoscr 11000000; fi;"

setenv start_autoscript'if usb start; then run start_usb_autoscript; fi; if mmcinfo; then run start_mmc_autoscript; fi;'

setenv bootcmd'run start_autoscript; run storeboot'

setenv firstboot 1

saveenv

完成后,玩客云断电,此时可以把 TTL 线都拔掉了。此处论友多有反馈,请详细检查命令是否已正常执行,确保优盘启动设置成功。


优盘插上开始刷机

将准备的优盘插到 1 号 USB 口 (离网口近的),玩客云通电,观查前面板蓝灯或优盘灯,等一会,约 5~10 分钟,期间玩客云会转成蓝紫 2 色灯交替闪烁,直至蓝灯长亮,拔下优盘,玩客云断电。 注意:如果没有灯闪,可在 5 分钟后将玩客云断开再重新通电,有交替闪烁就说明离成功不远了。注意:此处论友多有反馈,建议把 TTL 线去除,设备上仅连接网线,优盘(别插错口),电源线,盲刷就好。可能中途需要设备重启,等十分钟左右,设备断电再通电,不用怕,不会出问题,可能需要断电二三次才能看到灯光交替闪烁。

刷完收工

玩客云联网,通电,蓝灯长亮。

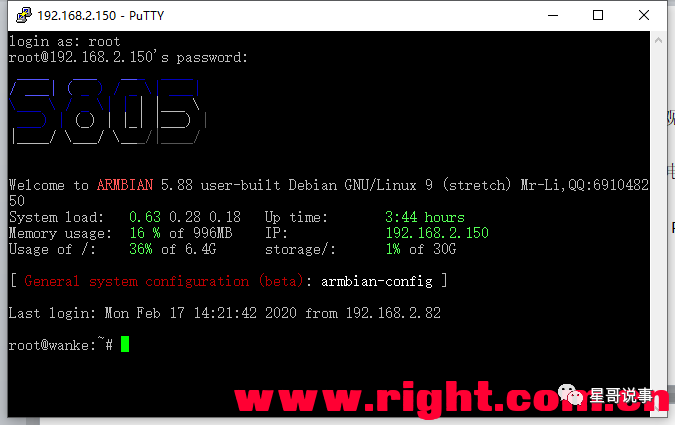

在路由器里可以看到玩客云的 IP 出现,可以用 PUTTY,SSH 连接到设备。

用户名 root 密码 1234

使用 passwd 修改密码后,尽情的玩耍吧。

关于如何配置 samba 共享,安装宝塔工具 nginx,php, 可道云等等,后续再写教程吧。



Armbian 刷机完成!
