负载均衡之LVS:实现高可用集群(WEB集群)

共计 12159 个字符，预计需要花费 31 分钟才能阅读完成。

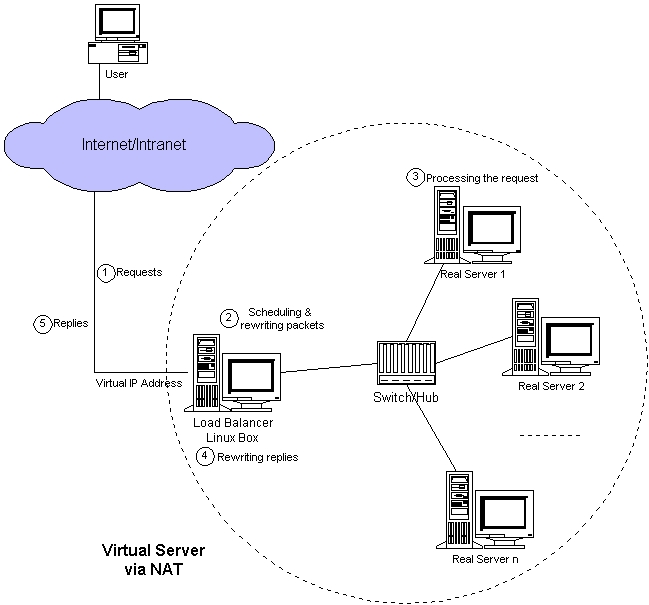

LVS（Linux VirtualServer）是一个建立在一系列真实服务器上的高可扩展、高可用性的服务器，工作于四层网络，即基于 IP 加端口的模式。LVS 的负载均衡器工作在 Linux 系统上。作为一个非常优秀的负载均衡解决方案，LVS 可用来搭建高可拓展和高可用的网络服务，例如 web、cache、ftp、mail、media 和 VoIP 服务等。以下为 LVS 集群体系结构：

负载均衡之 LVS: 实现高可用集群(WEB 集群)

负载均衡转发模式包括直接路由模式 DR、网络地址转换模式 NAT 以及隧道模式 TUN 三种

在一般的互联网应用环境，选择直接路由模式。

DR 利用大多数 Internet 服务的非对称特点，负载调度器中只负责调度请求，而服务器直接将响应返回给客户，可以极大地提高整个集群系统的吞吐量。从原理上可以知道，DR 模式下，负载均衡器的输出和输出流量应该是基本一致的
排错方便迅速。如果通过 vip 访问不到服务，则可以直接通过访问真实服务器的方式直接定位问题的所在。
当负载均衡器都停止工作时，DR 模式易于应急处理。通过修改 dns 的 A 记录，把先前主机名对应的 vip 改成真实服务器的 ip 地址，使服务迅速恢复起来，从而赢得时间处理负载均衡器的故障。

集群采用三层结构

负载调度器（loadbalancer），它是整个集群对外面的前端机，负责将客户的请求发送到一组服务器上执行，而客户认为服务是来自一个 IP 地址（我们可称之为虚拟 IP 地址）上的。它可以是用 IP 负载均衡技术的负载调度器, 也可以是基于内容请求分发的负载调度器, 还可以是两者的结合。
服务器池（serverpool），是一组真正执行客户请求的服务器，执行的服务有 WEB、MAIL、FTP 和 DNS 等。
共享存储（sharedstorage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。

IP 负载均衡技术
在 IP 负载均衡技术中, 需要服务器池拥有相同的内容提供相同的服务。当客户请求到达时, 调度器只根据负载情况从服务器池中选出一个服务器, 将该请求转发到选出的服务器, 并记录这个调度; 当这个请求的其他报文到达, 也会被转发到前面选出的服务器。

基于内容请求的分发技术
服务器可以提供不同的服务, 当客户请求到达时, 调度器可根据请求的内容和服务器的情况选择服务器执行请求。因为所有的操作都是在操作系统核心空间中将完成的, 它的调度开销很小, 所以它具有很高的吞吐率。

负载调度策略和算法

IP 负载均衡软件 IPVS 在内核中所实现的各种连接调度算法：

轮轮叫调度(Round-RobinScheduling)

加权轮叫调度(WeightedRound-Robin Scheduling)

最小连接调度(Least-ConnectionScheduling)

加权最小连接调度(WeightedLeast-Connection Scheduling)

基于局部性的最少链接(Locality-BasedLeast Connections Scheduling)

带复制的基于局部性最少链接(Locality- BasedLeast Connections with Replication Scheduling)

目标地址散列调度(DestinationHashing Scheduling)

源地址散列调度(SourceHashing Scheduling)

最短预期延时调度(ShortestExpected Delay Scheduling)

叫调度(Round-RobinScheduling)

加权轮叫调度(WeightedRound-Robin Scheduling)

最小连接调度(Least-ConnectionScheduling)

加权最小连接调度(WeightedLeast-Connection Scheduling)

基于局部性的最少链接(Locality-BasedLeast Connections Scheduling)

带复制的基于局部性最少链接(Locality-BasedLeast Connections with Replication Scheduling)

目标地址散列调度(DestinationHashing Scheduling)

源地址散列调度(SourceHashing Scheduling)

最短预期延时调度(ShortestExpected Delay Scheduling)

不排队调度(NeverQueue Scheduling)

后端存储
采用容错的分布式文件系统，如 AFS、GFS、Coda 和 Intermezzo 等。访问分布式文件系统就像访问本地文件系统一样。同时, 分布式文件系统提供良好的伸缩性和可用性。使用分布式锁管理器 (DistributedLock Manager) 来解决应用程序的访问冲突问题。

LVS 可应用的解决方案
可拓展的 Web 和媒体服务（如 Real 公司的 LLVS 可伸缩 Web 和媒体集群）、可拓展的 Cache 服务、可伸缩邮件服务（在前端是一个采用 IP 负载均衡技术的负载调度器; 在第二层是服务器池, 有 LDAP(Light-weightDirectory AccessProtocol)服务器和一组邮件服务器。第三层是数据存储, 通过分布式文件系统来存储用户的邮件。集群中结点间是通过高速网络相连的）、地理分布 LVS 集群等。

LVS+Keepalived 实现高可用集群（Web 服务）—使用 VS/DR 负载均衡技术构建可拓展的 Web 集群

Keepalived
用作 RealServer 的健康状态检查以及 LoadBalance 主机和 BackUP 主机之间 failover 的实现。Keepalived 是一个基于 VRRP 协议来实现的 WEB 服务高可用方案，可以利用其来避免单点故障。一个 WEB 服务至少会有 2 台服务器运行 Keepalived，一台为主服务器（MASTER），一台为备份服务器（BACKUP），但是对外表现为一个虚拟 IP，主服务器会发送特定的消息给备份服务器，当备份服务器收不到这个消息的时候，即主服务器宕机的时候，备份服务器就会接管虚拟 IP，继续提供服务，从而保证了高可用性。
VRRP
VirtualRouter Redundancy Protocol，能够动态分配可用的 IP 路由给参与的主机。在 VRRP 协议中，有两组重要的概念：VRRP 路由器和虚拟路由器，主控路由器和备份路由器。VRRP 路由器是指运行 VRRP 的路由器，是物理实体，虚拟路由器是指 VRRP 协议创建的，是逻辑概念。一组 VRRP 路由器协同工作，共同构成一台虚拟路由器。该虚拟路由器对外表现为一个具有唯一固定 IP 地址和 MAC 地址的逻辑路由器。处于同一个 VRRP 组中的路由器具有两种互斥的角色：主控路由器和备份路由器，一个 VRRP 组中有且只有一台处于主控角色的路由器，可以有一个或者多个处于备份角色的路由器。VRRP 协议使用选择策略从路由器组中选出一台作为主控，负责 ARP 相应和转发 IP 数据包，组中的其它路由器作为备份的角色处于待命状态。当由于某种原因主控路由器发生故障时，备份路由器能在几秒钟的时延后升级为主路由器。由于此切换非常迅速而且不用改变 IP 地址和 MAC 地址，故对终端使用者系统是透明的。
集群架构：负载均衡层 +WEB 服务层 + 数据库层
IP 配置信息：
LVS—DR-Master 192.168.56.1 rango.sysu
LVS—DR-Backup 192.168.56.101 vm1.sysu
LVS-DR-VIP 10.0.0.227
WEB1-Realserver 192.168.56.102 vm2.sysu
WEB2-Realserver 192.168.56.103 vm3.sysu
GateWay 192.168.56.254
VIP：虚拟 IP 需要事先从 IDC 处获得，并将其绑定到 Master 的 eth0 上：
ifconfig eth0:0 10.0.0.227 broadcast 10.0.0.227 netmask 255.255.255.255 up
安装 LVS 和 Keepalived
在 Master 和 Backup 上分别编译安装 ipvsadmin、keepalived
ps：安装前准备：lsmod |grep ip_vs;
ln -s /usr/src/kernels/{uname -r}/ /usr/src/linux;
yum install libnl* popt*
安装 ipvsadmin：
#tar zxvf ipvsadm-1.26.tar.gz
#cd ipvsadm-1.26
#make && make install
#find / -name ipvsadm # 查看 ipvsadm 的位置

安装 keepalived：
#tar zxvf keepalived-1.2.9.tar.gz
#cd keepalived-1.2.9
#./configure && make && make install
#find / -name keepalived #查看 keepalived 位置

做成系统启动服务方便管理：
#cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
#cp /usr/local/etc/sysconfig/keepalived/etc/sysconfig/
#mkdir /etc/keepalived
#cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
#cp /usr/local/sbin/keepalived/usr/sbin/
#service keepalived start|stop
利用 Keepalvied 实现负载均衡和和高可用性

在主负载均衡服务器上配置 keepalived.conf
在 Backup 服务器上配置 keepalived.conf
集群所有机器开启路由转发：
vim /etc/sysctl.conf:net.ipv4.ip_forward = 1

sysctl -p

在 Realserver 上设置网关：
/etc/sysconfig/network-scripts/ifcfg-eth0:

GATEWAY=192.168.56.254

RealServer 的启动脚本：lvs_rs.sh

#!/bin/bash

#description: start realserver

VIP=10.0.0.227

. /etc/rc.d/init.d/functions

case “$1” in

start)

echo “start LVS ofRealServer”

/sbin/ifconfig lo:0$VIP broadcast $VIP netmask 255.255.255.255 up

/sbin/route add -host$VIP dev lo:0

echo “1” >/proc/sys/net/ipv4/conf/lo/arp_ignore

echo “2” >/proc/sys/net/ipv4/conf/lo/arp_announce

echo “1” >/proc/sys/net/ipv4/conf/all/arp_ignore

echo “2” >/proc/sys/net/ipv4/conf/all/arp_announce

;;

stop)

/sbin/ifconfig lo:0down

/sbin/route del $VIP >/dev/null 2>&1

echo “close LVSDirectorserver”

echo “0”> /proc/sys/net/ipv4/conf/lo/arp_ignore

echo “0”> /proc/sys/net/ipv4/conf/lo/arp_announce

echo “0”> /proc/sys/net/ipv4/conf/all/arp_ignore

;;

echo “Usage: $0{start|stop}”

exit 1

esac

exit 0

启动：chmod +x lvs_rs.sh; lvs_rs.sh start

启动：分别在 MASTER、BACKUP 上执行 service keepalived start 启动 keepalived 就可实现负载均衡及高可用集群了

service keepalived start

查看 lvs 服务是否正常：#watch ipvsadm –ln
日志：监听日志，查看状态，测试 LVS 负载均衡及高可用性是否有效

#tail –n 12 /var/log/message

Keepalived 的详细介绍：请点这里
Keepalived 的下载地址：请点这里

推荐阅读：

CentOS 6.3 下 Haproxy+Keepalived+Apache 配置笔记 http://www.linuxidc.com/Linux/2013-06/85598.htm

Haproxy + KeepAlived 实现 WEB 群集 on CentOS 6 http://www.linuxidc.com/Linux/2012-03/55672.htm

Keepalived+Haproxy 配置高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/56748.htm

Haproxy+Keepalived 构建高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/55880.htm

VI. keepalived 的配置

/etc/keepalived/keepalived.conf：

global_defs {## 全局配置部分

# notification_email {## 下面几行均为全局通知配置，可以实现出现问题后报警，但功能有限，因此注释掉，并采用 Nagios 监视 lvs 运行情况

# admin@toxingwang.com

# }

# notification_email_frommaster@toxingwang.com

# smtp_server smtp.exmail.qq.com

# smtp_connect_timeout 30

router_id LVS_MASTER ## 设置 lvs 的 id，在一个网络内应该是唯一的

}

vrrp_instance VI_1 {## 设置 vrrp 组，唯一且同一 LVS 服务器组要相同

state MASTER ## 备份 LVS 服务器设置为 BACKUP

interface p5p1 ## 设置对外服务的接口

virtual_router_id 51 ## 设置虚拟路由标识

mcast_src_ip 192.168.56.1 #备机此处为 192.168.56.101

priority 100 #设置优先级，数值越大，优先级越高，backup 设置为 99，这样就能实现当 master 宕机后自动将 backup 变为 master，而当原 master 恢复正常时，则现在的 master 再次变为 backup。

advert_int 1 ## 设置同步时间间隔

authentication {## 设置验证类型和密码，master 和 backup 一定要设置一样

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {## 设置 VIP，可以多个，每个占一行

10.0.0.227

}

virtual_server 10.0.0.227 80 {

delay_loop 6 ## 健康检查时间间隔，单位 s

lb_algo wrr ## 负载均衡调度算法设置为加权轮叫

lb_kind DR ## 负载均衡转发规则

nat_mask 255.255.255.0 ## 网络掩码，DR 模式要保障真实服务器和 lvs 在同一网段

persistence_timeout 60 ## 会话保持时间，单位 s

protocol TCP ## 协议

real_server 192.168.56.102 80 {## 真实服务器配置，80 表示端口

weight 3 ## 权重

TCP_CHECK {## 服务器检测方式设置

connect_timeout 5 ## 连接超时时间

nb_get_retry 3

delay_before_retry 3

connect_port 80

}

real_server 192.168.56.103 80 {

weight 3

TCP_CHECK {

connect_timeout 10

nb_get_retry 3

delay_before_retry 3

connect_port 80

}

总结
LVS 是软件型负载均衡集群构架方案中，抗负载能力强，工作于网络 4 层之上的软件，它仅做分发之用，没有流量的产生。通过其自身完备的双机热备方案，如本文的 LVS+Keepalived，或者是 LVS+Heartbeat，可以确保集群能够稳定的工作和执行。但 LVS 软件本身不支持正则处理，不能做动静分离，而基于 Nginx/HAProxy+Keepalved 的负载均衡方案可以满足以上条件，后续文章将介绍这两种方案的具体实施。
