负载均衡群集LVS-DR 与 LVS-NAT

共计 3666 个字符，预计需要花费 10 分钟才能阅读完成。

负载均衡群集之 LVS-DR

调度服务器：
一块网卡：
Vmnet1：192.168.80.100
————————- 加载 LVS 内核模块 ———————-
LVS 现在已成为 Linux 内核的一部分，默认编译为 ip_vs 模块，必要时能够自动调用。以下操作可以手动加载 ip_vs 模块，并查看当前系统中 ip_vs 模块的版本信息
[root@lss ~]# cat /proc/net/ip_vs
cat: /proc/net/ip_vs: 没有那个文件或目录
[root@lss ~]# modprobe ip_vs // 加载 ip_vs 模块，
[root@lss ~]# cat /proc/net/ip_vs // 查看 ip_vs 版本信息
[root@lss ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm // 安装管理软件，不需要启动

———————DR 模式调度器配置 ——（调度器与各服务器在同个网段内）————-
—————— 注意：80.188 是调度器和各真实服务器要共同虚拟出的一个地址 —————
[root@lss ~]# vi dr.sh
#!/bin/bash
#
ifconfig ens33:0 192.168.80.188 broadcast 192.168.80.188 netmask 255.255.255.255 up
route add -host 192.168.80.188 dev ens33:0
ipvsadm -C
ipvsadm -A -t 192.168.80.188:80 -s rr
ipvsadm -a -t 192.168.80.188:80 -r 192.168.80.101:80 -g
ipvsadm -a -t 192.168.80.188:80 -r 192.168.80.102:80 -g
ipvsadm –Ln
[root@lss ~]# sh dr.sh
[root@lss ~]# ifconfig

192.168.80.101 服务器：
Vmnet1 内网：192.168.80.101
[root@lss01 ~]# yum install -y httpd
[root@lss01 ~]# vi /etc/httpd/conf/httpd.conf
ServerName www.aa.com
[root@lss01 ~]# vi /var/www/html/index.html
<h1>Server aa </h1>
[root@lss01 ~]# service httpd restart
——DR 模式, 各真实服务器配置 — 虚拟地址是相同的 —
[root@lss01 ~]# vi web.sh
#!/bin/bash
#haha
ifconfig lo:0 192.168.80.188 broadcast 192.168.80.188 netmask 255.255.255.255 up
route add -host 192.168.80.188 dev lo:0
echo “1” >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo “2” >/proc/sys/net/ipv4/conf/lo/arp_announce
echo “1” >/proc/sys/net/ipv4/conf/all/arp_ignore
echo “2” >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &>/dev/null
[root@lss01 ~]# sh web.sh
[root@lss01 ~]# ifconfig

192.168.80.102 服务器：
Vmnet1 内网：192.168.80.102
[root@lss02 ~]# yum install -y httpd
[root@lss02 ~]# vi /etc/httpd/conf/httpd.conf
ServerName www.bb.com
[root@lss02 ~]# vi /var/www/html/index.html
<h1>Server bb </h1>
[root@lss02 ~]# service httpd restart
——DR 模式, 各真实服务器配置 — 虚拟地址是相同的 —
[root@lss02 ~]# vi web.sh
#!/bin/bash
#haha
ifconfig lo:0 192.168.80.188 broadcast 192.168.80.188 netmask 255.255.255.255 up
route add -host 192.168.80.188 dev lo:0
echo “1” >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo “2” >/proc/sys/net/ipv4/conf/lo/arp_announce
echo “1” >/proc/sys/net/ipv4/conf/all/arp_ignore
echo “2” >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &>/dev/null
[root@lss02 ~]# sh web.sh

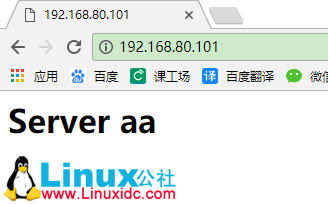

真机浏览器测试：
Vmnet1：192.168.80.88
浏览器输入：http://192.168.80.188/ 会轮流出现 192.168.80.101 和 192.168.80.102 的页面

负载均衡群集之 LVS-NAT

调度服务器：
两块网卡：
Vmnet1 内网：192.168.80.100
Vmnet2 外网：192.168.90.100（调度器的地址是外网口地址 )
————————- 加载 LVS 内核模块 ———————-
LVS 现在已成为 Linux 内核的一部分，默认编译为 ip_vs 模块，必要时能够自动调用。以下操作可以手动加载 ip_vs 模块，并查看当前系统中 ip_vs 模块的版本信息
[root@lss ~]# cat /proc/net/ip_vs
cat: /proc/net/ip_vs: 没有那个文件或目录
[root@lss ~]# modprobe ip_vs // 加载 ip_vs 模块，
[root@lss ~]# cat /proc/net/ip_vs // 查看 ip_vs 版本信息
[root@lss ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm // 安装管理软件，不需要启动

[root@lss ~]# vi nat.sh
#!/bin/bash
echo “1” > /proc/sys/net/ipv4/ip_forward
ipvsadm -C
ipvsadm -A -t 192.168.90.100:80 -s rr
ipvsadm -a -t 192.168.90.100:80 -r 192.168.80.102:80 -m
ipvsadm -a -t 192.168.90.100:80 -r 192.168.80.101:80 -m
ipvsadm -Ln
[root@lss ~]# sh nat.sh

192.168.80.101 服务器：
Vmnet1 内网：192.168.80.101
网关：192.168.80.100
[root@lss01 ~]# yum install -y httpd
[root@lss01 ~]# vi /etc/httpd/conf/httpd.conf
ServerName www.aa.com
[root@lss01 ~]# vi /var/www/html/index.html
<h1>Server aa </h1>
[root@lss01 ~]# service httpd restart
[root@lss01 ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33
GATEWAY=192.168.80.100
[root@lss01 ~]# service network restart

192.168.80.102 服务器：
Vmnet1 内网：192.168.80.102
网关：192.168.80.100

[root@lss02 ~]# yum install -y httpd
[root@lss02 ~]# vi /etc/httpd/conf/httpd.conf
ServerName www.bb.com
[root@lss02 ~]# vi /var/www/html/index.html
<h1>Server bb </h1>
[root@lss02 ~]# service httpd restart
[root@lss02 ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens33
GATEWAY=192.168.80.100
[root@lss02 ~]# service network restart

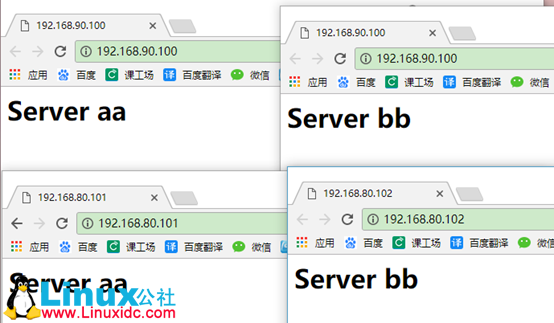

真机浏览器测试：
Vmnet1：192.168.80.88
Vmnet2：192.168.90.88
