Windows 服务器故障转移集群（Windows Server Failover Cluster，简称 WSFC）使用仲裁投票（Quorum Voting）决定集群的健康状况，或使故障自动转移，或使集群离线。当集群中的结点发生故障时，会由其他结点接手继续提供服务，不过，当结点之间通信出现问题，或大多数结点发生故障时，集群就会停止服务，可是集群可以容忍多少个结点发生故障呢？这要由仲裁配置（Quorum Configuration）决定，仲裁配置使用 多数（Majority）原则，只要集群中健康运行的结点数量达到仲裁规定的数量（多数结点投赞成票），集群就会继续提供服务，否则集群就停止提供服务。在停止提供服务期间，正常结点持续监控故障结点是否恢复正常，一旦正常结点的数量恢复到仲裁规定的数量，集群就恢复正常，继续提供服务。仲裁投票默认是启用的（Cluster Manged Voting：Enable）。
一，仲裁模式
仲裁模式是在 WSFC 集群级别配置的，规定仲裁投票的方法，默认情况下，故障转移集群管理器会基于集群结点的数量，自动推荐一个仲裁模式。仲裁配置影响集群的可用性，在集群中，重组的集群结点必须在线，否则集群将由于仲裁不足而必须停止服务。
1，术语解释
仲裁（Quorum）：法定数量，预先规定具有投票权的结点或见证（Witness）的数量；
仲裁投票（Quorum Voting）是指：法定数量的结点和见证进行投票，如果多数投赞成票，那么判断集群处于健康状态；
投票节点（Voting Node）：在集群中，拥有投票权的结点称作投票结点，如果投票结点投赞成票，代表该结点认为集群是健康的；但是，单个结点不能决定集群整体的健康状态。
投票见证（Voting Witness）：除了投票结点能够进行投票之外，共享的 File 和 Disk 也能投票，称作投票见证，共享的 File 投票见证，称作文件共享见证（File Share Witness）；共享的 Disk 投票见证，称作硬盘见证（Disk Witness）；
仲裁结点集合（Quorum Node Set）：拥有投票的结点和 Witness 统称仲裁结点集合；由仲裁结点集合的投票结果决定集群整体的健康状态。
2，仲裁模式
仲裁模式多数原则是指所有投票结点进行投票，如果赞成票占比在 50% 以上，那么 WSFC 认为集群处于健康状态，执行故障转移，继续提供服务，否则，WSFC 认为集群出现严重故障，WSFC 使集群离线，停止提供服务。根据仲裁结点集合的组成类型，将仲裁模式分为以下四种类型：
- 结点多数（Node Majority）：在集群中，投票结点都是集群的结点服务器，如果一半以上的投票结点（Voting Node）投赞成票，那么 WSFC 判定集群是健康的；
- 结点和文件共享多数（Node and File Share Majority）：和 Node Majority 模式相似，除了将远程文件共享配置为一个投票见证（Voting Witness）之外，该共享文件称作仲裁文件，或见证文件。使用仲裁文件，远程文件拥有投票权，如果其他结点能够连接到该共享文件，那么认为该文件投一个赞成票。如果投票结点和文件共享投的赞成票占一半以上，那么 WSFC 判定集群是健康的。作为一个最佳实践，文件共享见证（File Share Witness）不要存储在集群中的任何一个结点服务器上，并且设置任何一个结点服务器都有权限访问。
- 结点和硬盘多数（Node and Disk Majority）：和 Node Majority 模式相似，除了将共享硬盘配置为一个投票见证（Voting Witness）之外，该共享硬盘称作仲裁硬盘，或见证硬盘。仲裁硬盘需要共享存储，集群中各个结点都需要挂载同一个共享硬盘。
- 只硬盘（Disk Only）：没有多数，仅仅把一个共享的硬盘作为唯一见证，集群中的任何一个结点能够访问该共享硬盘，这意味着，一旦仲裁硬盘脱机，集群就会停止提供服务。
常见的仲裁模式是 结点多数（Node Majority） 和 结点和文件共享多数（Node and File Share Majority），如果集群结点数量是奇数，那么使用结点多数仲裁模式；如果集群结点数量是偶数，那么使用结点和文件共享多数仲裁模式，该模式需要配置一个共享文件夹，集群中的各个结点都有权限访问该共享文件夹，并且该共享文件夹不能创建是集群的结点上。
二，仲裁配置（Quorum Configuration）

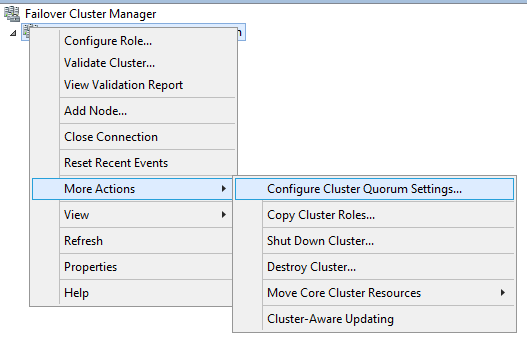

打开故障转移管理器（Failover Cluster Manager），右击集群结点，在上下文菜单中点击“More Actions”，在扩展菜单中选择“Configure Cluster Quorum Settings”，打开仲裁配置向导（Wizard），为该集群配置仲裁

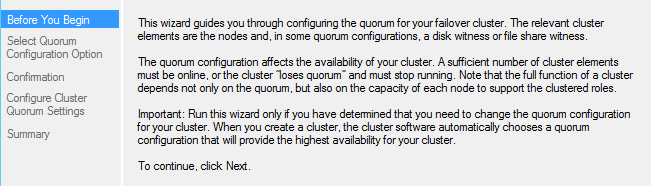

Step1，打开仲裁配置向导（Wizard），开始配置仲裁

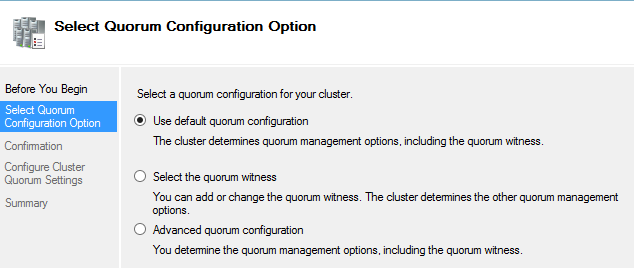

step2，选择仲裁配置选项
仲裁配置共有三个选项：
- 使用默认的仲裁配置：该选项将仲裁配置选项的选择权交由集群系统；
- 仲裁见证：该选项将集群中添加仲裁见证，由集群决定其他仲裁管理选项；
- 高级仲裁配置：由用户控制仲裁配置的所有选项
本例选择高级仲裁配置（Advanced quorum configuration），自主控制仲裁的所有配置选项

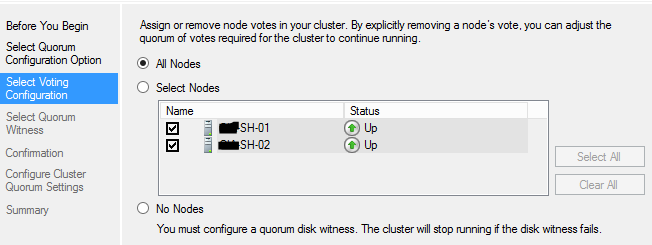

Step3，选择投票设置（Voting）
默认情况下，集群中的每一个结点都是投票结点，通过显式的移除结点的投票权，用户可以调整投票仲裁的设置，本例选择默认选项：All Nodes，这意味着，集群中的所有结点都拥有投票权。

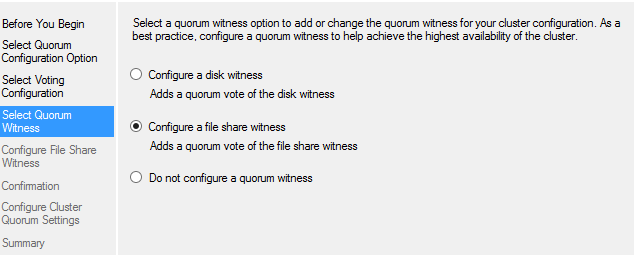

Step4，选择仲裁见证（Quorum Witness）
在集群中，能够添加两类仲裁见证：文件共享见证（File Share Witness）和 硬盘见证（Disk Witness），硬盘见证是指增加一个共享的硬盘作为一个仲裁投票结点，文件共享见证是指增加一个文件共享作为一个仲裁投票结点，如果集群中的其他结点能够访问该结点，那么认为该结点

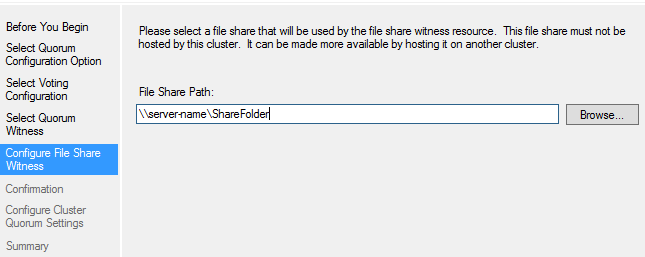

Step5，选择文件共享路径
三，投票仲裁
默认情况下，故障转移集群中的每一个结点都是集群仲裁结点，每一个结点都拥有投票权，如果一个结点投赞成票，那么代表该结点认为集群是健康的，但是，单个结点不能决定集群整体的健康状态，而是由集群中的所有仲裁结点的投票结果来决定。
在任何时刻，从每一个的结点的角度来看，其他结点可能处于离线状态，或正在进行故障转移，或由于网络连接失败而处于不响应状态，仲裁投票的关键在于确定所有投票结点的真实状态。除了“Disk Only”仲裁模式之外，其他仲裁模式都依赖于投票结点之间周期性的心跳信号通信，一旦某个结点因为网络通信故障，系统宕机，硬件损坏，机房停电等异常而无法回应心跳信号，那么剩余的结点就认为该结点出现异常，把该结点从当前集群排除。WSFC 统计所有投票结点的仲裁结果，决定集群的健康状态。
如果集群的结点位于不同的子网（Subnet）中，当一个结点在子网 1 中被认为是故障结点时，实际上，该结点可能是由于网络通信故障而不能被子网 1 的结点感知，但是该结点在子网 2 中是在线的，健康的。如果投票结点在不同的子网中能够建立多个投票仲裁，那么将产生脑裂场景。在该场景中，位于不同仲裁的结点有不同的表现，使仲裁产生冲突，WSFC 不能正确的执行故障转移，可能产生数据不同步。脑裂场景只可能在系统管理员手动执行强制仲裁（Forced Quorum）操作时发生。
四，健康检测和仲裁投票
WSFC 在集群的结点之间进行健康检测和仲裁投票，每一个结点通过周期性地发送心跳信号，检测其他其他结点的健康状态，并和其他结点共享健康数据，无法响应心跳信号的结点被认为处于异常状态，集群的所有健康结点都会很快知道该结点出现故障。
仲裁结点集合是投票结点和见证结点（Witness）结合，仲裁结果由多数（Majority）结点决定，集群整体的健康状态是由周期性的仲裁投票的结果决定的，WSFC 根据仲裁投票的结果，执行自动故障转移或者使集群离线：如果仲裁结点集合（Quorum Node Set)的投票结果表明大多数结点是健康的，那么集群将进行故障转移，继续提供服务；如果投票结果是少数结点，那么集群将处于离线状态。
引用 MSDN：
Each node in a WSFC cluster participates in periodic heartbeat communication to share the node’s health status with the other nodes. Unresponsive nodes are considered to be in a failed state.
A quorum node set is a majority of the voting nodes and witnesses in the WSFC cluster. The overall health and status of a WSFC cluster is determined by a periodic quorum vote. The presence of a quorum means that the cluster is healthy and able to provide node-level fault tolerance.
WSFC uses a quorum-based approach to monitoring overall cluster health and maximize node-level fault tolerance. A fundamental understanding of WSFC quorum modes and node voting configuration is very important to designing, operating, and troubleshooting your AlwaysOn high availability and disaster recovery solution.
参考文档：
WSFC Quorum Modes and Voting Configuration (SQL Server)
Failover Cluster Step-by-Step Guide: Configuring the Quorum in a Failover Cluster
