SSH端口转发详解及实例

共计 7683 个字符，预计需要花费 20 分钟才能阅读完成。

一、SSH 端口转发简介

SSH 会自动加密和解密所有 SSH 客户端与服务端之间的网络数据。但是，SSH 还能够将其他 TCP 端口的网络数据通 SSH 链接来转发，并且自动提供了相应的加密及解密服务。这一过程也被叫做 ”隧道“（tunneling），这是因为 SSH 为其他 TCP 链接提供了一个安全的通道来进行传输而得名。例如，Telnet，SMTP，LDAP 这些 TCP 应用均能够从中得益，避免了用户名，密码以及隐私信息的明文传输。而与此同时，如果工作环境许中的防火墙限制了一些网络端口的使用，但是允许 SSH 的连接，也能够将通过将 TCP 用端口转发来使用 SSH 进行通讯。

1.1 SSH 端口转发的两大功能

• 加密 SSH Client 端至 SSH Server 端之间的通讯数据。
• 突破防火墙的简直完成一些之前无法建立的 TCP 连接。

二、本地转发

命令：-L localport:remotehost:remotehostport sshserver

说明：localport 本机开启的端口号

      remotehost 最终连接机器的 IP 地址

      remotehostport        转发机器的端口号

      sshserver 转发机器的 IP 地址

选项：-f 后台启用

      -N 不打开远程 shell，处于等待状态（不加 - N 则直接登录进去）

      -g 启用网关功能

    接下来，我们通过实验来详细的说明一下如何实现本地转发：

实验一：实现 SSH 端口转发——本地转发

• 背景：企业内部 C 服务器只允许 telnet 连接（23 端口）访问，不允许外部直接访问，B 服务器是一个 ssh 服务器；有一个用户需要从外部连接到企业内部的 C 服务器。
• 前提：防火墙允许 22 端口进来（或者企业内部有一个堡垒机，ssh - t 通过堡垒机进去）。
• 原理： A 用户通过 ssh 协议连接到 B 机器上，再通过 B 机器做跳板，连接至 C 机器。
• 机器：rhel5 模拟 A 用户，CentOS6 模拟 B 机器，centos7 模拟 C 机器

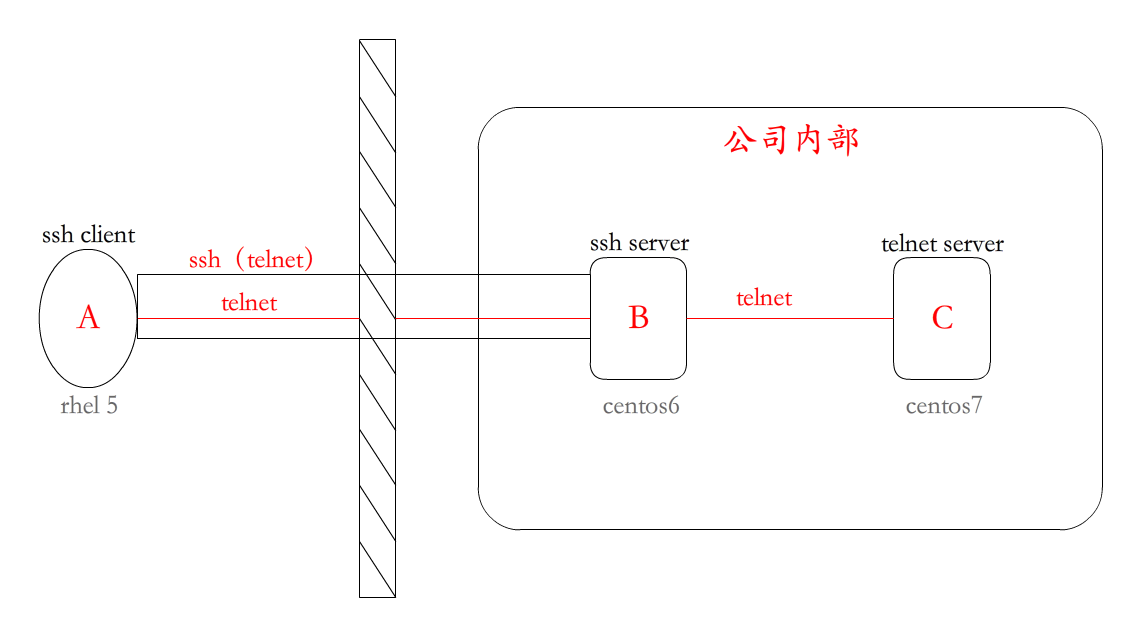

• 图示如下：

• 实验步骤：

1）模拟 C 机器不允许 A 用户连接，并且开启 B 机器的 telnet 服务端口 23。

在 centos7 上输入以下口令：

iptables -A INPUT -s 192.168.191.55 -j REJECT

此时，从 rhel5 用 ssh 命令连接 centos7，是拒绝的：

同时，我们还要开启 7 的 telnet 服务端口 23：

systemctl start telnet.soc ket

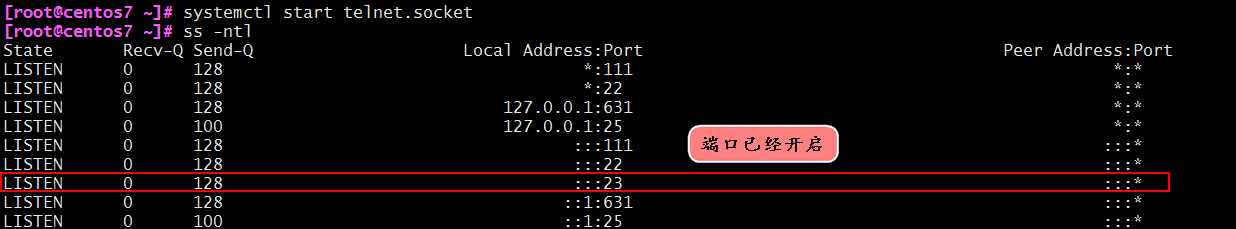

用 ss -ntl 命令可以查看的服务端口是否已开启

2）开启端口转发（telnet 隧道）

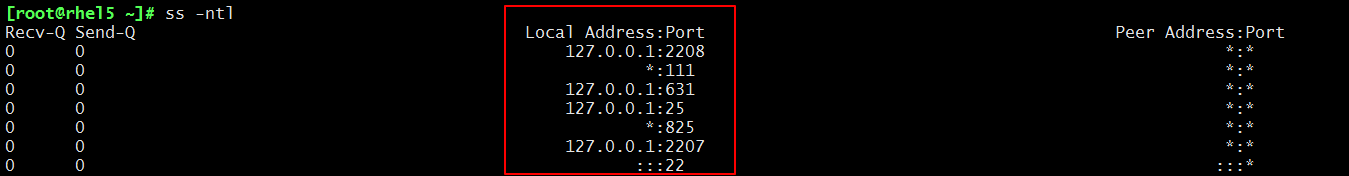

    首先，我们在 5 机器上确认已经开启的端口有哪些：

我们使用的端口是 9527 端口，从上图中我么已经看出，9527 端口没有被占用，所以我们可以使用~

接着我们建立本地转发的隧道（5 上输入以下命令）：

ssh -L 9527:192.168.191.77:23 -fN 192.168.191.66

    在这里，我们可以使用 ps aux 来查询后台运行的进程。也可以通过 ss -nt 查看接口连接情况：

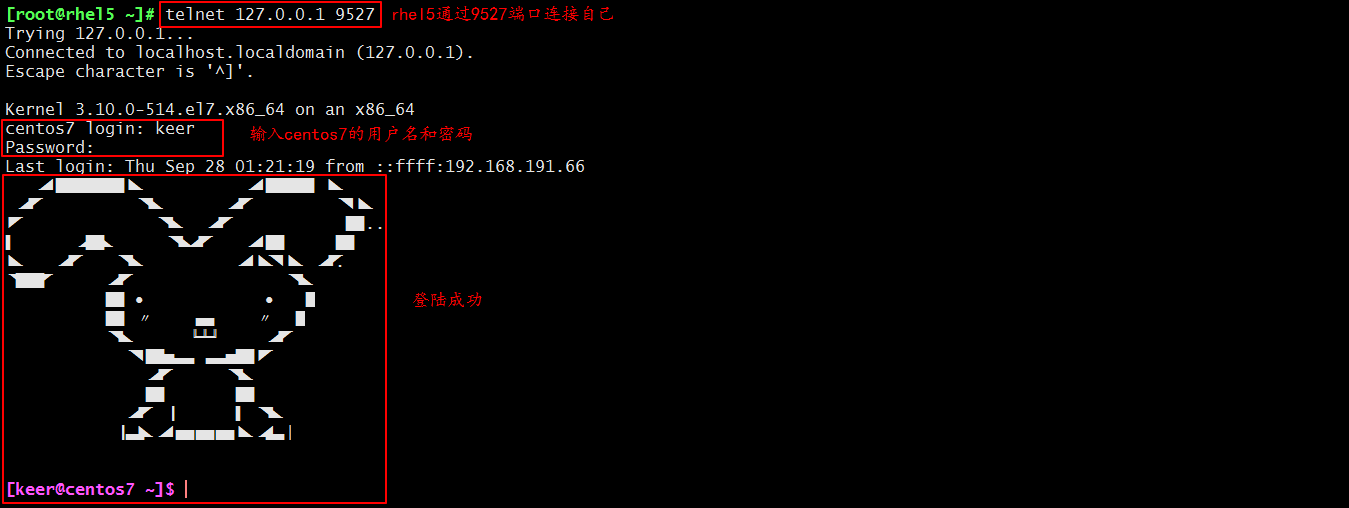

3）在 rhel5 上输入以下命令，用 9527 端口连接自己：

    telnet 127.0.0.1 9527

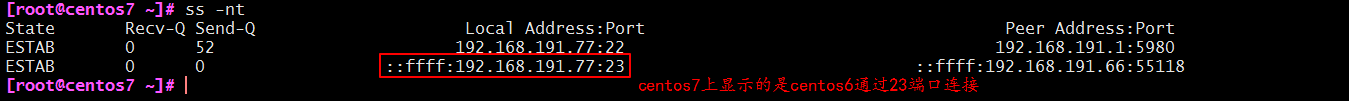

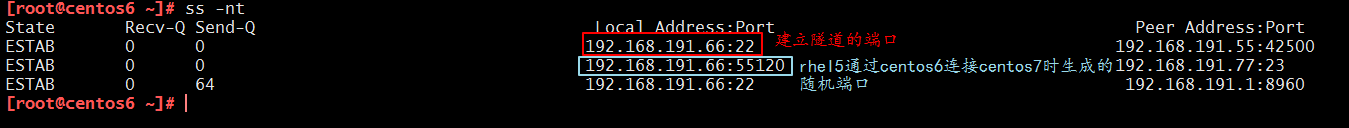

    此时，我们可以查看一下 centos6 和 centos7 的连接情况：

    至此，我们已经实现了 A 用户在公司外部远程连接 C 机器的需求，接下来我们就来讲一讲实现过程：

    data <- -> localhost:9527 端口 <- -> localhost:XXXXX（随机在客户端 6 开一个端口）<- -> sshsrv:22（通过 ssh 封装）<- -> sshsrv:YYYYY（服务器解封装，开一个端口，代表 telnet 客户端）<- -> telnetsrv:23

用大白话来解释就是：当 rhel5（A 用户）连接自己的 9527 端口时，该请求自然会通过 ssh 协议封装发送给 centos6（B 机器），然后在 centos6（C 机器）上解封装, 形成 telnet 流量，发送给 centos7（C 机器）。

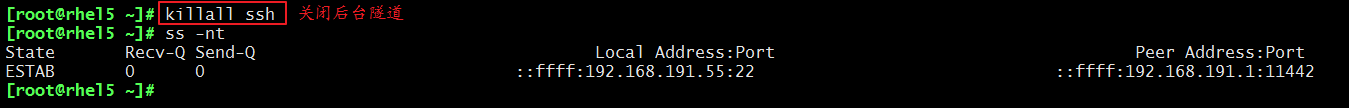

实验做完了，如果我们想要停止这个隧道，直接把后台的隧道进程杀死就可以了，命令如下：

killall ssh

我们的实验圆满完成ヾ (✿ﾟ▽ﾟ) ノ

三、远程转发

在我们实验一的场景下，首先要满足的是防火墙上必须打开 22 端口，但是在现实生活中，企业处于安全考虑，一般是不会打开防火墙，只允许出不允许进。所以，当防火墙的端口没有打开的时候，我们要怎么办呢？这就要用到我们接下来要说的远程转发了：

命令：-R sshserverport:remotehost:remotehostport sshserver

说明：sshserverport         被转发机器开启的端口号

      remotehost         最终连接机器的 IP 地址

      remotehostport        被转发机器的端口号

      sshserver            被转发机器的 IP 地址

同样的，我们以实验来具体说明我们的远程转发：

实验二、实现 SSH 端口转发——远程转发

• 背景：企业内部 C 服务器只允许 telnet 连接（23 端口）访问，不允许外部直接访问，B 服务器是一个 ssh 服务器；有一个用户需要从外部连接到企业内部的 C 服务器。
• 原理： B 机器访问 A 用户，给 A 用户转发
• 机器：rhel5 模拟 A 用户，centos6 模拟 B 机器，centos7 模拟 C 机器

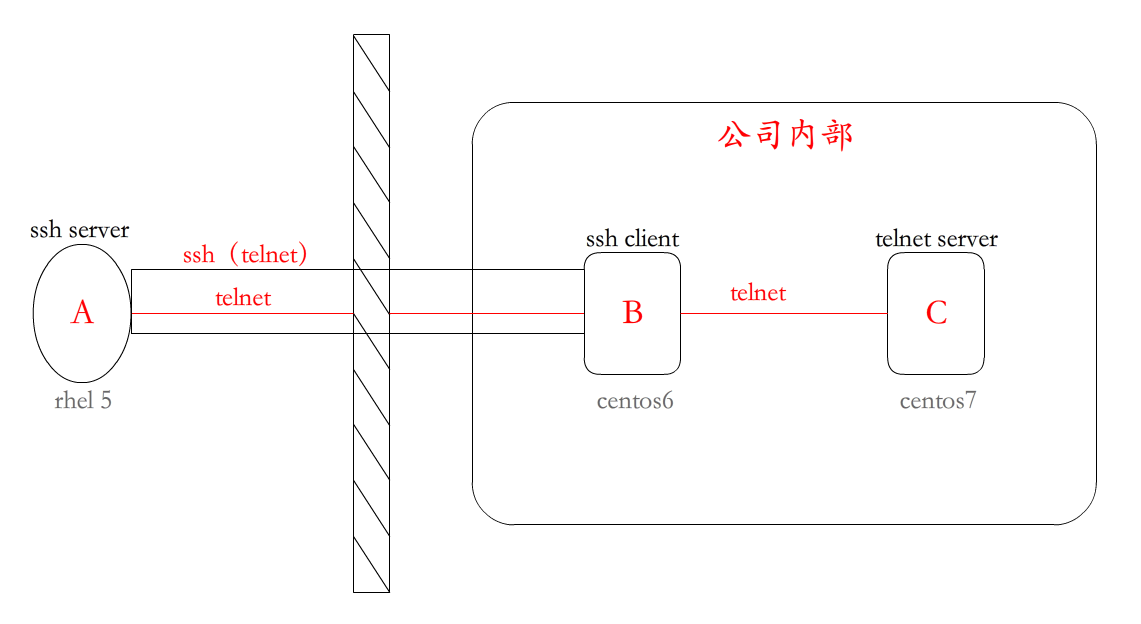

• 图示如下：

• 实验步骤：

1）模拟 C 机器不允许 A 用户连接，并且开启 B 机器的 telnet 服务端口 23。

在 centos7 上输入以下口令：

iptables -A INPUT -s 192.168.191.55 -j REJECT

此时，从 rhel5 用 ssh 命令连接 centos7，是拒绝的：

同时，我们还要开启 7 的 telnet 服务端口 23：

systemctl start telnet.soc ket

用 ss -ntl 命令可以查看的服务端口是否已开启

2）开启隧道转发（telnet 隧道）

    这一次，由于防火墙完全关闭，外部的设备连接不进来，所以我们要通过 B 机器去连接 A 用户的机器，因此，我们的开启隧道命令要在 B 机器（centos6）上运行：

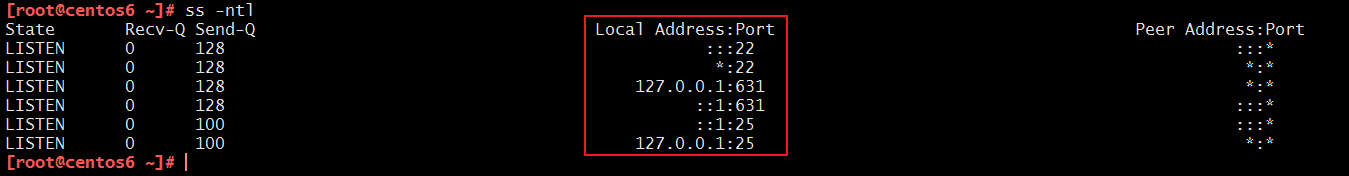

    首先，我们要确定一下 centos6 上开启了哪些端口：

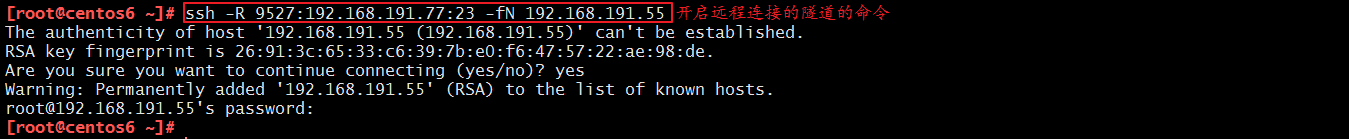

    然后，我们选择一个没有被开启的端口开启隧道，进行实验：

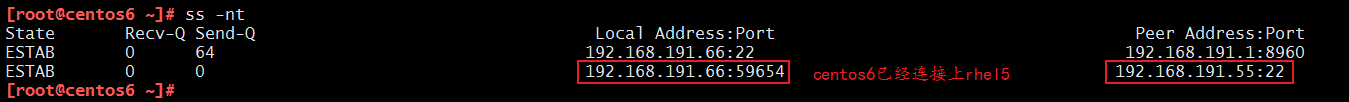

同样的，在这里，我们可以使用 ps aux 来查询后台运行的进程。也可以通过 ss -nt 查看接口连接情况：

3）在 rhel5 上输入以下命令，用 9527 端口连接自己：

    telnet 127.0.0.1 9527

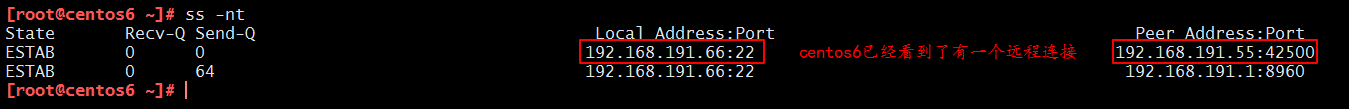

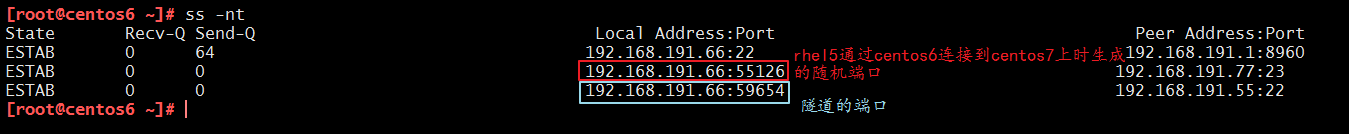

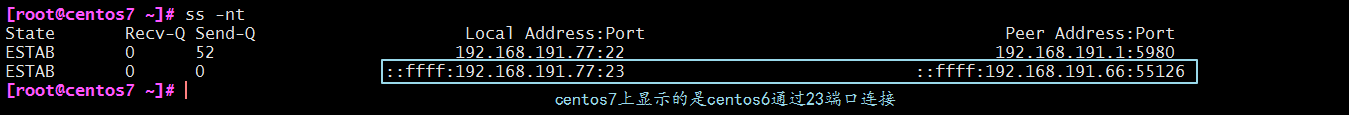

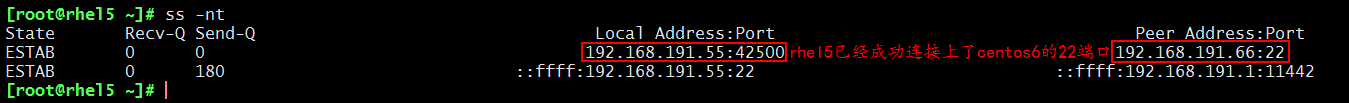

    此时，我们可以查看一下 centos6 和 centos7 的连接情况：

    至此，我们已经实现了 A 用户在公司外部远程连接 C 机器的需求，接下来我们就来讲一讲实现过程：

data <- -> sshsrv:9527 端口 <- -> sshsrv:22（通过 ssh 封装）<- -> localhost:XXXXX（随机在客户端 6 开一个端口）<- -> localhost:YYYYY（服务器解封装，开一个端口，代表 telnet 客户端）<- -> telnetsrv:23

用大白话来解释就是：当 rhel5（A 用户）连接自己的 9527 端口时，该请求自然会通过 ssh 协议封装发送给 centos6（B 机器），然后在 centos6（C 机器）上解封装, 形成 telnet 流量，发送给 centos7（C 机器）。

实验做完了，如果我们想要停止这个隧道，直接把后台的隧道进程杀死就可以了，命令如下：

killall ssh

我们的实验圆满完成ヾ (✿ﾟ▽ﾟ) ノ

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2017-09/147194p2.htm

四、动态转发

众所周知，我国有一个功能强大的防火墙，用来避免我们访问谷歌等外国的部分网站，嗯。。。FQ 的方法有很多，相信大家不比小编懂的少，所以我们就不一一举例说明了。接下来，小编就给大家说一说如何通过 ssh 转发技术实现 FQ~

这里，就要用到我们的动态转发技术了：

当用 firefox 访问 internet 时，本机的 1080 端口做为代理服务器，firefox 的访问请求被转发到 sshserver 上，由 sshserver 替之访问 internet。

接下来，我们还是以实验进行说明：

实验三、实现 SSH 端口转发——动态转发

• 背景：模拟 Google 的服务器 C 不允许国内网站 A 直接访问，B 服务器是国外的一个小型的学习用的服务器；国内网站 A 可以访问国外学习服务器 B；实现国内网站 A 访问模拟 Google 服务器 C。
• 原理：国内网站 A 通过 ssh 协议连接到国外学习服务器 B 上，再通过国外学习服务器 B 做跳板，连接至 Google 服务器 C。
• 机器：CentOS6 模拟国内网站 A，rhel5 模拟国外学习服务器 B，centos7 模拟 Google 服务器 C

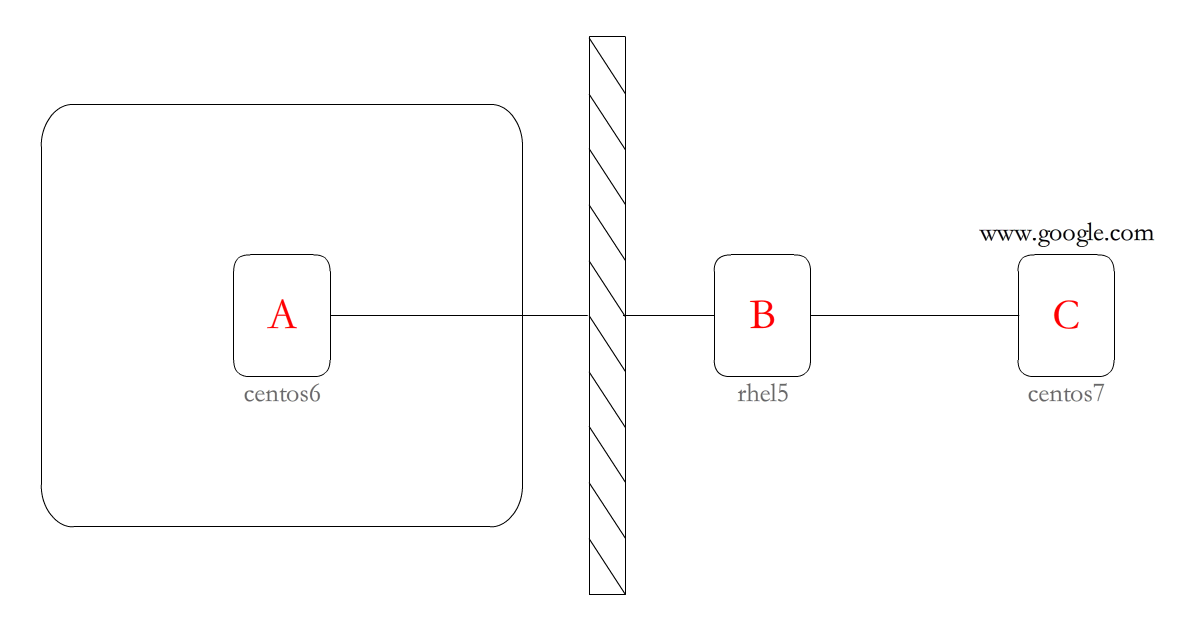

• 图示如下：

• 实验步骤：

1）在模拟 google 服务器 C 上搭建一个网页，从互联网上访问 centos7 时，页面显示 ”Welcome to www.google.com”

命令如下：

[root@centos7 ~]# cd /var/www/html/
[root@centos7 html]# vim index.html
<h1> Welcome to www.google.com </h1>

    编写完文件以后，记得重启一下 httpd 服务：

[root@centos7 html]# systemctl restart httpd

2）模拟 Google 服务器 C 不允许国内网站 A 连接

在 centos7 上输入以下口令：

[root@centos7 ~]# iptables -A INPUT -s 192.168.191.66 -j REJECT

此时，我们来测试一下 centos6 和 rhel5 能否访问 centos7，命令为：

curl 192.168.191.77 或 links 192.168.191.77

[root@rhel5 ~]# curl 192.168.191.77
<h1> Welcome to www.google.com </h1>


[root@centos6 ~]# curl 192.168.191.77
curl: (7) couldn't connect to host

可以看出，rhel5 可以连接到 centos7，但是 centos6 不能连接到 centos7。我们现在的需求就是希望 centos6 可以借助于 rhel5 访问 centos7，方法也很简单，接下来就给大家说一说。

3）动态端口转发

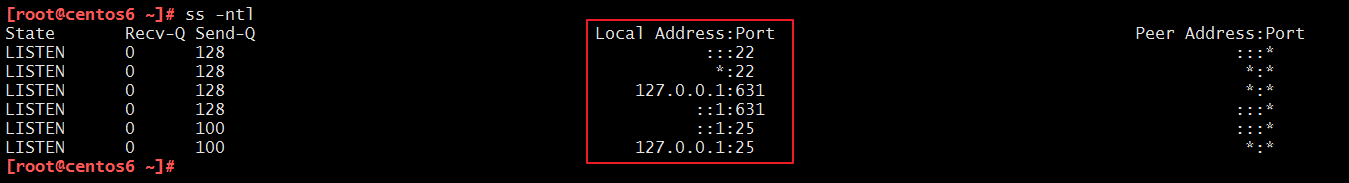

    首先，我们在 6 机器上确认已经开启的端口有哪些：

我们使用 1080 端口，从上图中我么已经看出，1080 端口没有被占用，所以我们可以使用~

接着我们建立动态转发的隧道（6 上输入以下命令）：

ssh -D 1080 -fN 192.168.191.55

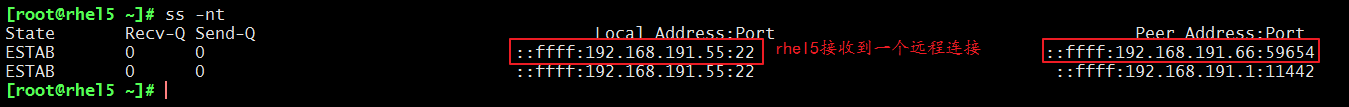

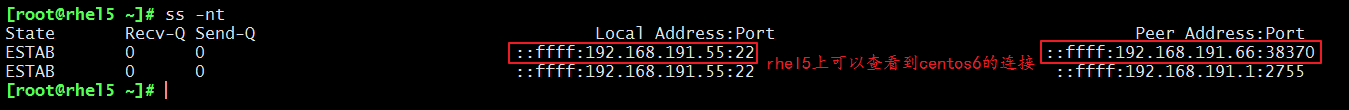

    在这里，我们可以在 rhel5 上查看到 centos6 的连接：

4）设置代理 rhel5 访问 centos7，命令如下（在 centos6 上输入）：

curl –socks5 127.0.0.1:1080 http://192.168.191.77

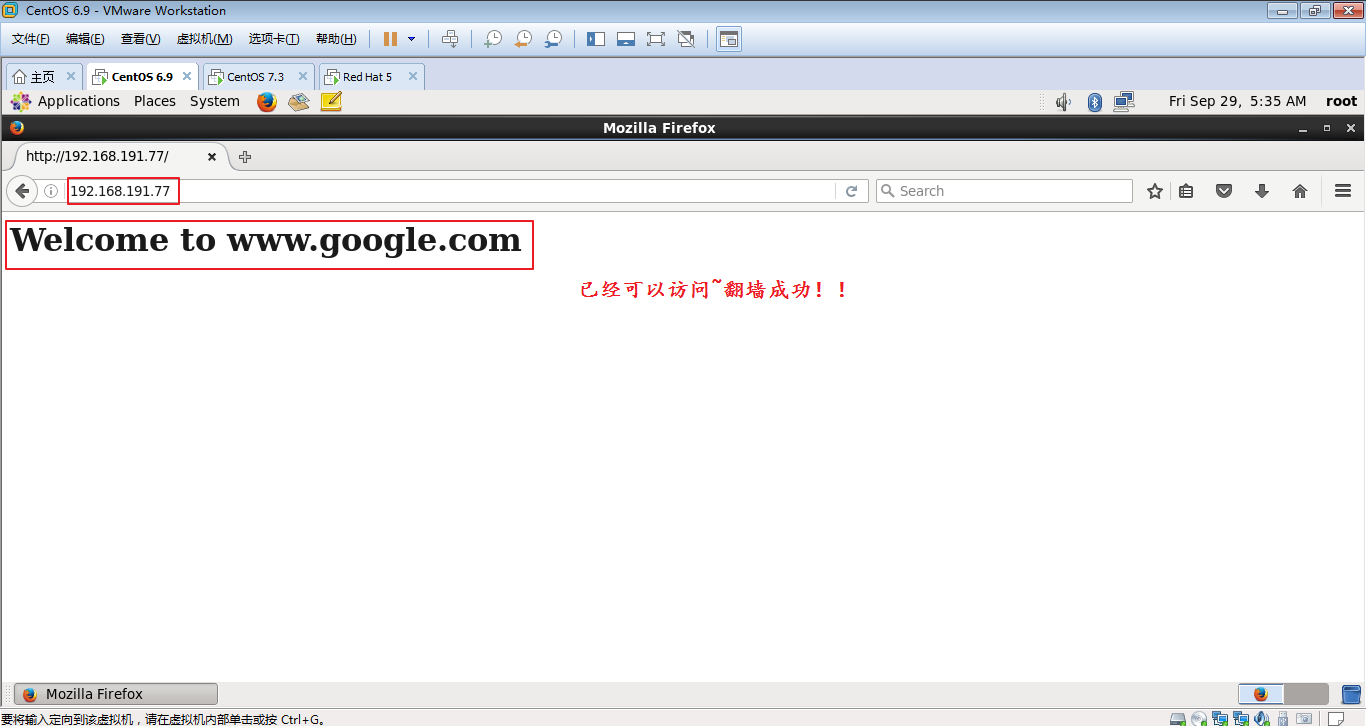

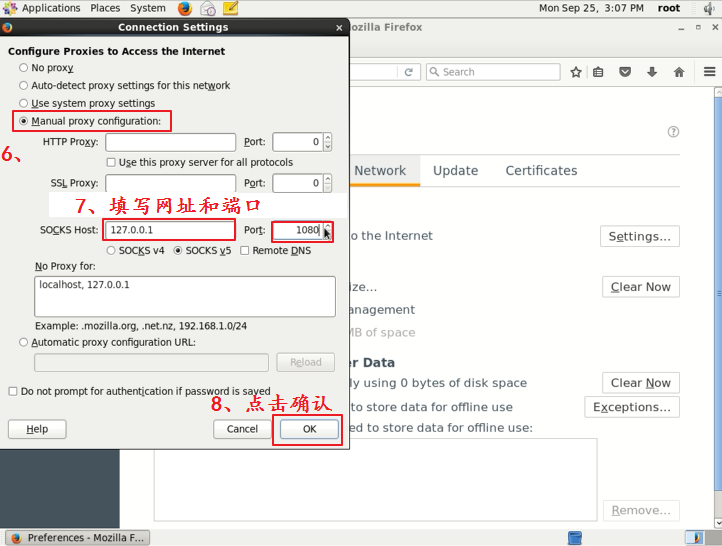

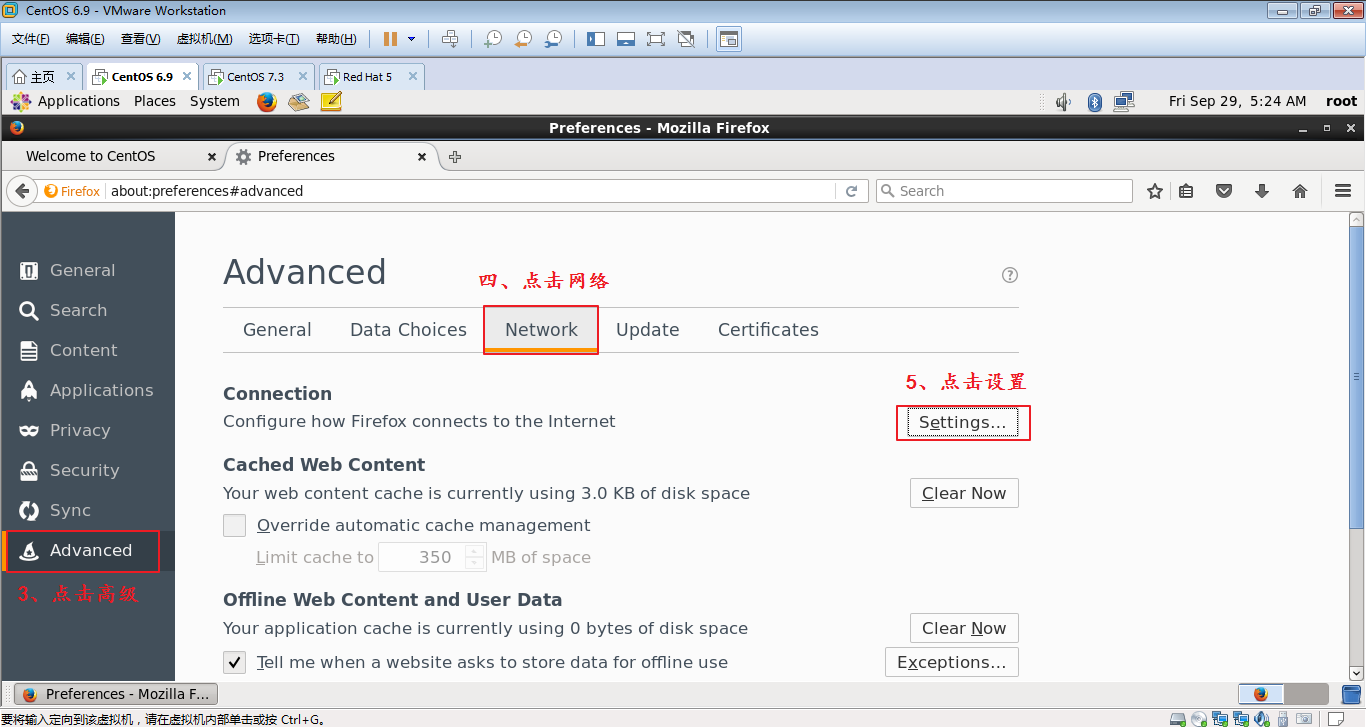

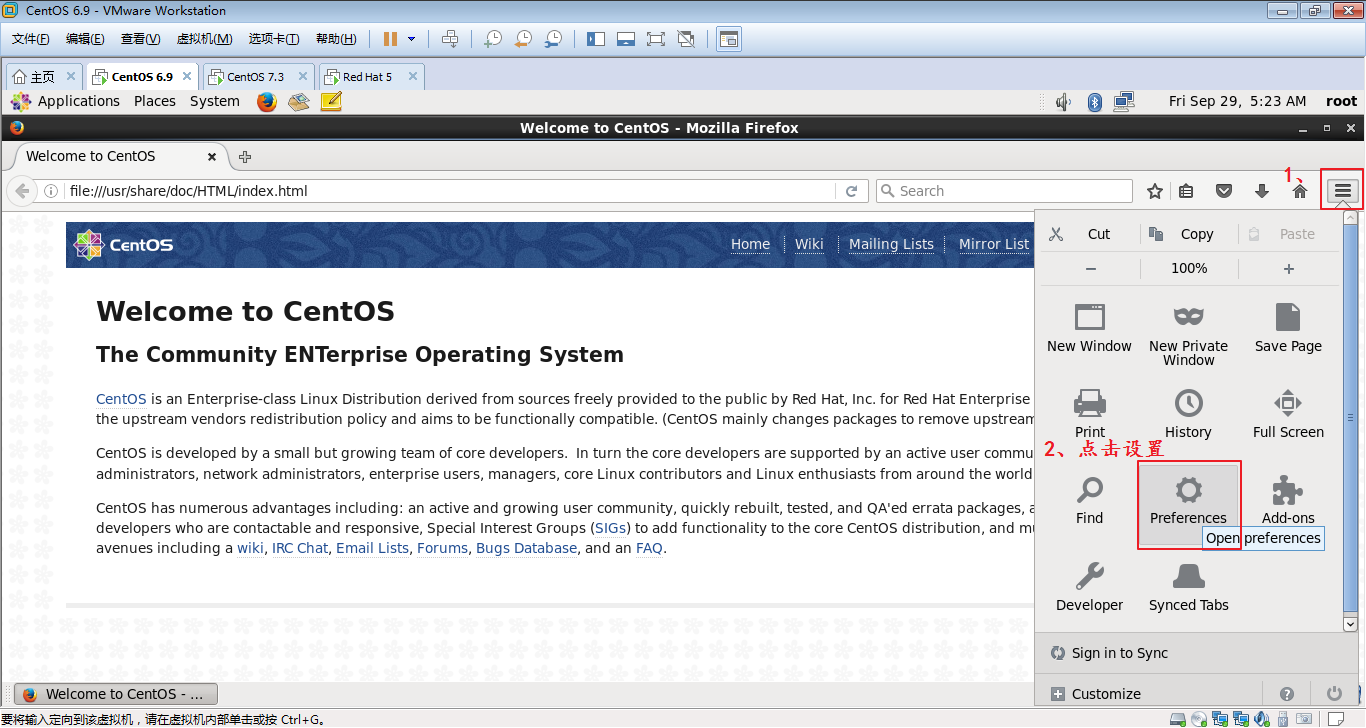

5）在图形化界面，在 centos6 上的 firefox 浏览器设置代理：

我们的实验圆满完成ヾ (✿ﾟ▽ﾟ) ノ

本文永久更新链接地址：http://www.linuxidc.com/Linux/2017-09/147194.htm
