0. 说明（重要，务必先看）
（1）关于模拟器选择
思科模拟器主要有 Packet Tracer（简称 PT）和 GNS3（IOU 暂且不说），可以根据个人的情况做适当的选择，实际上，GNS3 的效果要比 Packet Tracer 好很多，但是如果想深入学习思科网络技术，首选 GNS3.（对于华为设备，使用 eNSP，而对于华三设备，使用 HCL）
下面的隧道技术， 有些只能在 GNS3 上实现，在 Packet Tracer 上是无法完成的 ，所以在配置时会着重说明。
（2）关于 IPv6 隧道技术
IPv6 隧道技术本质上就是使用 IPv4 数据包封装 IPv6 数据包，来达到 IPv6 数据包可在 IPv4 网络传送的目的，所以也称为过渡技术。不管使用的设备是思科的，还是华为、华三的，配置 IPv6 隧道技术的命令可能不同，但是原理肯定都是一样的。
这里介绍的 IPv6 隧道技术的配置主要有：Manual 隧道、GRE 隧道、6to4 隧道、ISATAP 隧道， 其中 Manual 隧道最简单，强烈推荐完成该 Manual 隧道的实验 。
另外， 为了方便同学们理解和配置，所有的网络和配置都是最简单化的 ，比如，能使用尽量少的网络就使用尽量少的网络，能用静态路由就不用动态路由等等。
所以，选择一个自己感兴趣的隧道（如果不熟悉，建议选择 Manual 隧道）， 认真按照下面的步骤进行配置，是肯定没有问题的，如果遇到问题，请及时联系博主 。
有些隧道技术使用 PT 是无法完成的，下面用表格列出说明（GRE 隧道与 Manual 隧道类似，不说明）：
| 隧道名称 | 能否使用 Packet Tracer 完成 | 能否使用 GNS3 完成 |
| Manual 隧道 | 能 | 能 |
| 6to4 隧道 | 建议使用 GNS3 | 能 |
| ISATAP 隧道 | 基本能 （路由器能完成配置，但是双栈主机无法配置） | 能 （配置双栈主机时，建议桥接 VMware 虚拟机完成该实验） |
本文档的原则是，能使用 Packet Tracer 完成，就尽量使用 Packet Tracer 来进行该实验的配置，根据上面的信息，本文档给出的完整实验是 Manual 隧道和 6to4 隧道的配置。
1.Manual 隧道
Manual 隧道实验可以使用 Packet Tracer 来完成，所以这里使用 Packet Tracer 进行该实验。

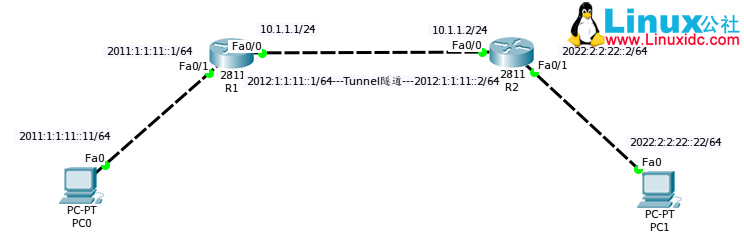

（1）网络拓扑
需要说明的是，路由器型号尽量选择高的，比如这里选择型号为 2811 的路由器。
（2）实验配置

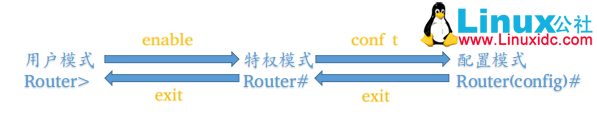

需要说明的是，在配置的时候，一定要注意看当前配置是在哪种模式下完成的，> 表示用户模式，#表示特权模式，(config)# 表示配置模式，关于用户模式的关系及如何切换，可以看下面的图示说明：
另外需要注意的是，适当的时候请在特权模式下使用命令 write 保存配置，否则重启设备后配置会丢失。
R1 配置
配置 IP/IPv6 地址：
Router>en Router#conf t Router(config)#hostname R1 R1(config)#int f0/0 R1(config-if)#no shu R1(config-if)#ip add 10.1.1.1 255.255.255.0 R1(config-if)#exit R1(config)#ipv6 unicast-routing R1(config)#int f0/1 R1(config-if)#no shu R1(config-if)#ipv6 add 2011:1:1:11::1/64 R1(config-if)#exit R1(config)#配置 Manual 隧道：
R1(config)#int tunnel 0 R1(config-if)#ipv6 add 2012:1:1:11::1/64 R1(config-if)#tunnel source f0/0 R1(config-if)#tunnel destination 10.1.1.2 R1(config-if)#tunnel mode ipv6ip R1(config-if)#exit R1(config)#配置 IPv6 静态路由：
R1(config)#ipv6 route 2022:2:2:22::/64 2012:1:1:11::2R2 配置
配置 IP/IPv6 地址：
Router>en Router#conf t Router(config)#hostname R2 R2(config)#int f0/0 R2(config-if)#no shu R2(config-if)#ip add 10.1.1.2 255.255.255.0 R2(config-if)#exit R2(config)#ipv6 unicast-routing R2(config)#int f0/1 R2(config-if)#no shu R2(config-if)#ipv6 add 2022:2:2:22::2/64 R2(config-if)#exit R2(config)#配置 Manual 隧道：
R2(config)#int tunnel 0 R2(config-if)#ipv6 add 2012:1:1:11::2/64 R2(config-if)#tunnel source f0/0 R2(config-if)#tunnel destination 10.1.1.1 R2(config-if)#tunnel mode ipv6ip R2(config-if)#exit R2(config)#配置 IPv6 静态路由：

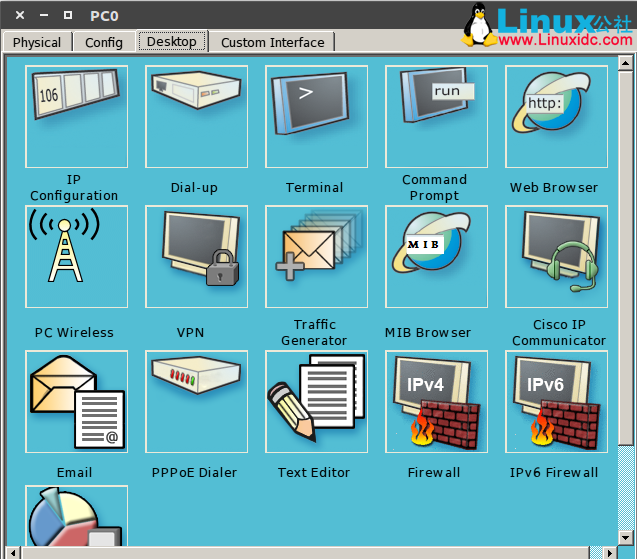

R2(config)#ipv6 route 2011:1:1:11::/64 2012:1:1:11::1PC0 配置：

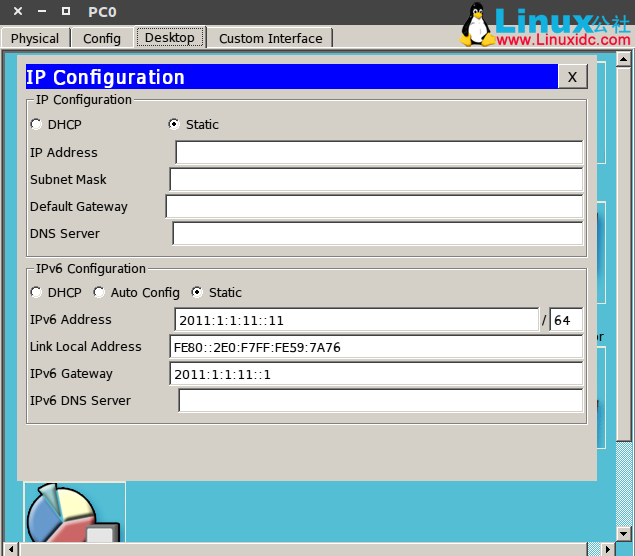

选择 IP Configuration：
PC1 配置
配置方式与 PC0 一样，只是 IPv6 Address 字段改为：2022:2:2:22::22，IPv6 Gateway 改为：2022:2:2:22::2。
（3）实验验证：连通性测试

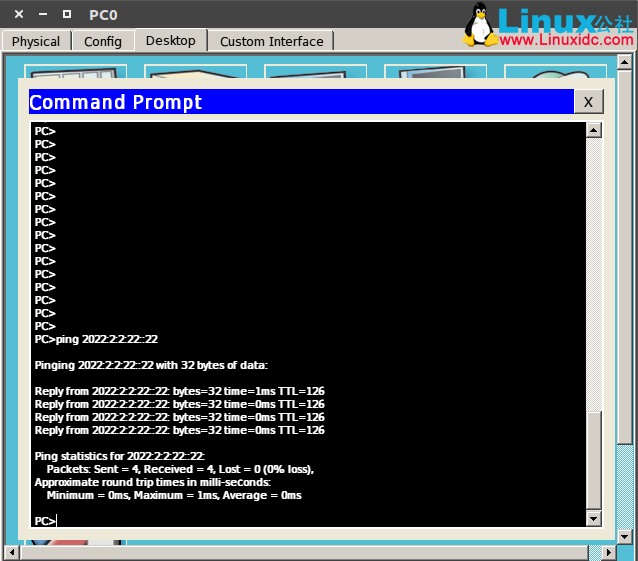

在 PC0 上进行验证

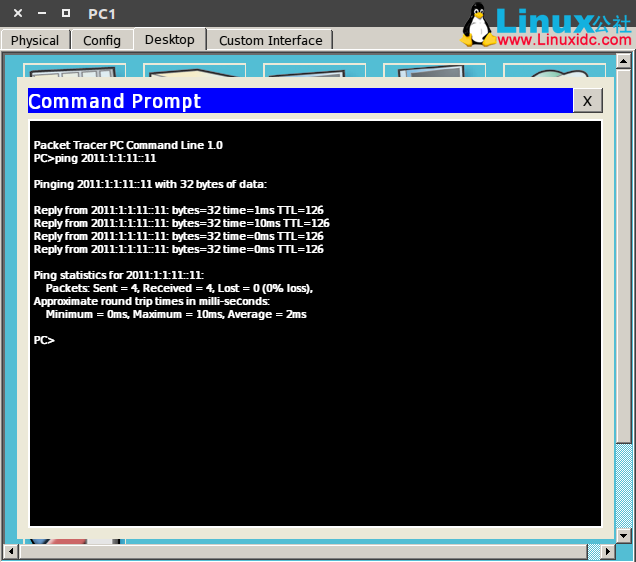

在 PC1 上进行验证
至此，Manual 隧道的实验完成！
2.6to4 隧道
6to4 隧道实验建议使用 GNS3 完成。
（1）网络拓扑
（2）实验配置
关于用户模式的说明，可以参照 Manual 隧道中的内容，这里不再重复。 另外需要注意的是，适当的时候请在特权模式下使用命令 write 保存配置，否则重启设备后配置会丢失。
R1 配置
配置 IP/IPv6 地址：
Router>en Router#conf t Router(config)#hostname R1 R1(config)#int s0/0 R1(config-if)#no shu R1(config-if)#encapsulation ppp R1(config-if)#ip add 133.32.2.1 255.255.255.0 R1(config-if)#exit R1(config)#ipv6 unicast-routing R1(config)#int f1/0 R1(config)#no shu R1(config-if)#ipv6 add 2002:8520:201:1::1/64 R1(config-if)#exit R1(config)#配置 6to4 隧道：
R1(config)#int tunnel 0 R1(config-if)#no ip address R1(config-if)#tunnel source s0/0 R1(config-if)#ipv6 unnumbered f1/0 R1(config-if)#tunnel mode ipv6ip 6to4 R1(config-if)#exit R1(config)#配置静态路由：
1 | R1(config)#ipv6 route 2002:8520:301::/48 tunnel 0 |
R2 配置
配置 IP/IPv6 地址：
Router>en Router#conf t Router(config)#hostname R2 R2(config)#int s0/0 R2(config-if)#no shu R2(config-if)#encapsulation ppp R2(config-if)#ip add 133.32.3.1 255.255.255.0 R2(config-if)#exit R2(config)#ipv6 unicast-routing R2(config)#int f1/0 R2(config-if)#no shu R2(config-if)#ipv6 add 2002:8520:301:1::1/64 R2(config-if)#exit R2(config)#配置 6to4 隧道：
R2(config)#int tunnel 0 R2(config-if)#no ip address R2(config-if)#tunnel source s0/0 R2(config-if)#ipv6 unnumbered f1/0 R2(config-if)#tunnel mode ipv6ip 6to4 R2(config-if)#exit R2(config)#配置静态路由：
R2(config)#ipv6 route 2002:8520:201::/48 tunnel 0HostA 配置
配置 IPv6 地址：
Router>en Router#conf t Router(config)#hostname HostA HostA(config)#ipv6 unicast-routing HostA(config)#int f0/0 HostA(config)#no shu HostA(config-if)#ipv6 add 2002:8520:201:1::2/64 HostA(config-if)#exit HostA(config)#配置默认路由：
HostA(config)#ipv6 route ::/0 2002:8520:201:1::1HostB 配置
配置 IPv6 地址：
Router>en Router#conf t Router(config)#hostname HostB HostB(config)#ipv6 unicast-routing HostB(config)#int f0/0 HostB(config)#no shu HostB(config-if)#ipv6 add 2002:8520:301:1::2/64 HostB(config-if)#exit HostB(config)#配置默认路由：
HostB(config)#ipv6 route ::/0 2002:8520:301:1::1 （3）实验验证：连通性测试
在 HostA 上进行验证
HostA#ping ipv6 2002:8520:301:1::2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 2002:8520:301:1::2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 40/54/68 ms在 HostB 上进行验证
HostB#ping ipv6 2002:8520:201:1::2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 2002:8520:201:1::2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 36/53/60 ms 至此，6to4 隧道的实验完成！
3.ISATAP 隧道
ISATAP 隧道实验可以使用 Packet Tracer 来完成路由器的核心配置，但是无法配置双栈主机，所以下面的配置只是针对路由器，不提供主机的配置，同时也不提供验证，如果需要完整完成该实验，建议使用 GNS3 桥接 Vmware 虚拟机来完成。

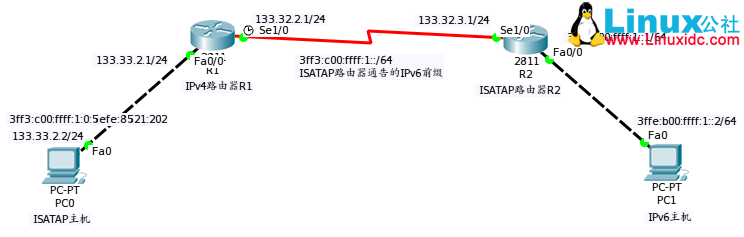

（1）网络拓扑

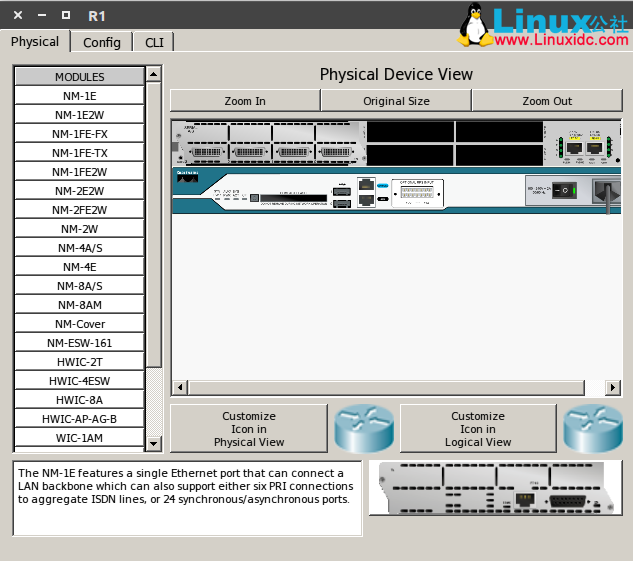

由于路由器需要使用到串行口，所以需要分别在两个路由器上添加相应的模块，这里添加的模块为 NM-4A/ S 模块，添加方法如下：
如上图所示，添加模块时，只需要用鼠标点击该模块名称，然后拖动模块到相应的插槽位置就可以了，不过需要注意的是，在添加模块前，请先关闭路由器。
（2）实验配置
关于用户模式的说明，可以参照 Manual 隧道中的内容，这里不再重复。 另外需要注意的是，适当的时候请在特权模式下使用命令 write 保存配置，否则重启设备后配置会丢失。
R1 配置
配置 IP 地址：
Router>en Router#conf t Router(config)#hostname R1 R1(config)#int s1/0 R1(config-if)#no shu R1(config-if)#encapsulation ppp R1(config-if)#ip add 133.32.2.1 255.255.255.0 R1(config-if)#exit R1(config)#int f0/0 R1(config-if)#no shu R1(config-if)#ip add 133.33.2.1 255.255.255.0 R1(config-if)#exit R1(config)#R2 配置
配置 IP/IPv6 地址：
Router>en Router#conf t Router(config)#hostname R2 R2(config)#int s1/0 R2(config-if)#no shu R2(config-if)#encapsulation ppp R2(config-if)#ip add 133.32.3.1 255.255.255.0 R2(config-if)#exit R2(config)#ipv6 unicast-routing R2(config)#int f0/0 R2(config-if)#no shu R2(config-if)#ipv6 add 3ffe:b00:ffff:1::1/64 R2(config-if)#exit R2(config)#配置 ISATAP 隧道：
R2(config)#int tunnel 0 R2(config-if)#tunnel source s1/0 R2(config-if)#tunnel mode ipv6ip isatap R2(config-if)#no ipv6 nd ra suppress R2(config-if)#ipv6 add 3ffe:c00:ffff:1::/64 eui-64 R2(config-if)#exit R2(config)#配置静态路由：
R2(config)#ip route 133.33.2.0 255.255.255.0 133.32.2.1本文永久更新链接地址 ：http://www.linuxidc.com/Linux/2017-05/144166.htm
