Symantec NetBackup备份实战操作笔记

147次阅读
没有评论

共计 4670 个字符,预计需要花费 12 分钟才能阅读完成。

记在南京某公司从事系统集成已有半年之久,在这半年期间学习了各方面的的知识体系。由于最近公司项目需要,部门领导给我开小灶培训学习 NBU 原理体系结构,自己也在之后捣鼓了几天,对 NetBackup 有了更深一步的了解,在此深深的感谢我的部门领导对我的循循教导。

NBU 全名 Netbackup 是赛门铁克收购 veritas 公司的一款产品,该产品功能强大,据称堪称备份界的鼻祖。

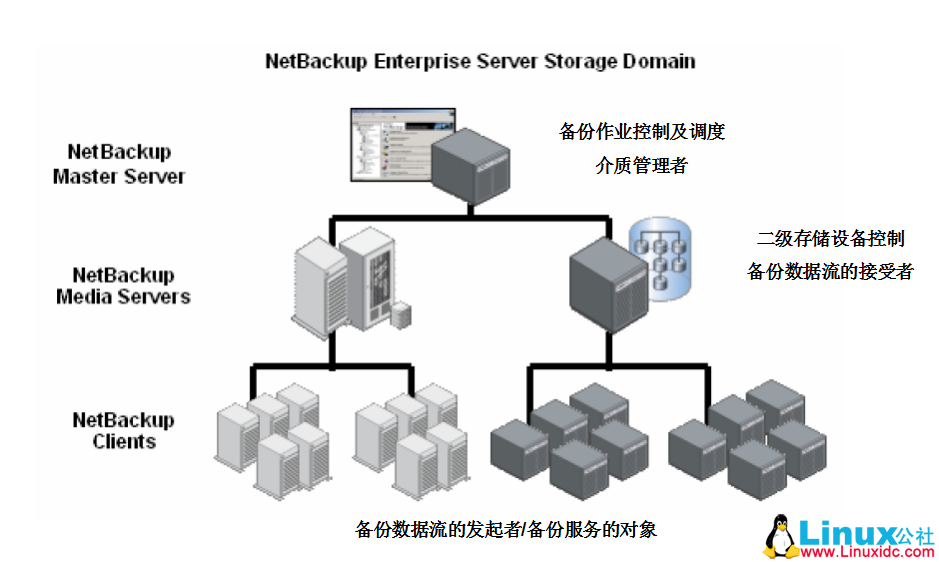

Netbackup 的体系结构:

Symantec NetBackup 备份实战操作笔记

Nbu master server 可以直接挂存储,也可以通过 media server 管理存储,可以来备份自身数据和 client 端的数据资源。

NBU 包括 Server/Media/Client 软件:

在需要连接存储设备(如磁带库或光盘库)的服务器上安装 Server 软件。

在需要提供数据进行备份的机器上安装 Client 软件。
NetBackup 主服务器(Master Server) 管理制定全网的备份策略,控制所有的备份作业,是集中管理的核心。Master Server 可管理存储设备、控制备份 / 归档策略和恢复操作。同时 Master Server 本身具备 Media Server 和 Client 的功能。

Media Server 只连接存储设备,提供数据分流,并不控制备份 / 归档策略和恢复操作,它的作用是分散网络负担,提高备份效率。本身也同时具备 Client 功能,Media Server 仅负责管理与之直接连接的存储设备。

Client 通过 LAN、LAN-Free 或 Server LAN-Free 发送备份接受恢复数据。备份基本的文件以及非结构化数据。

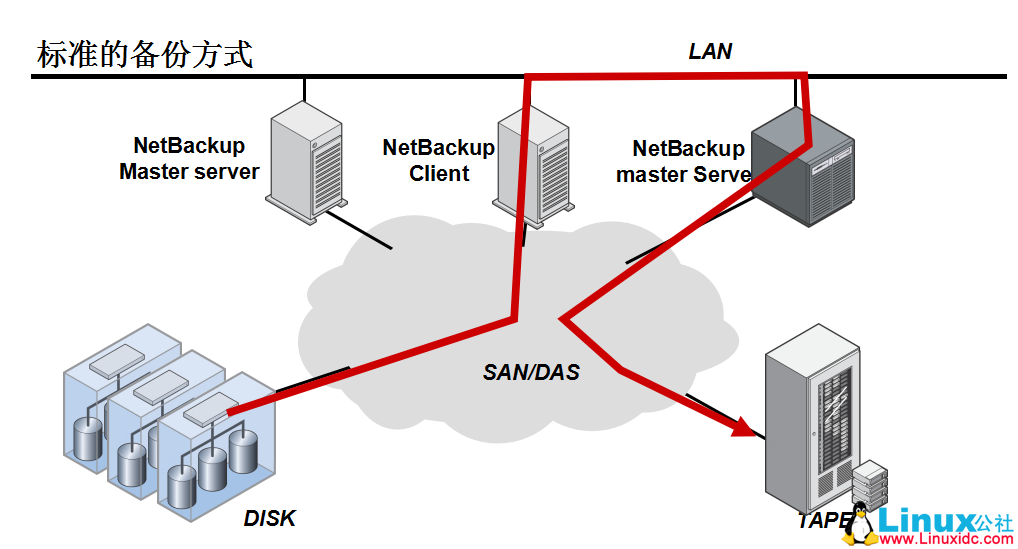

LAN 备份方式:

Client 从 DISK 存储传输备份数据通过 LAN 的传输方式传输数据到 Master Server 端的存储介质上;

2. LAN-Free 备份方式:

Symantec NetBackup 备份实战操作笔记

Media 从自身挂载的存储设备上传输数据资源通过 SAN 传输备份到自身所挂载的备份存储介质;

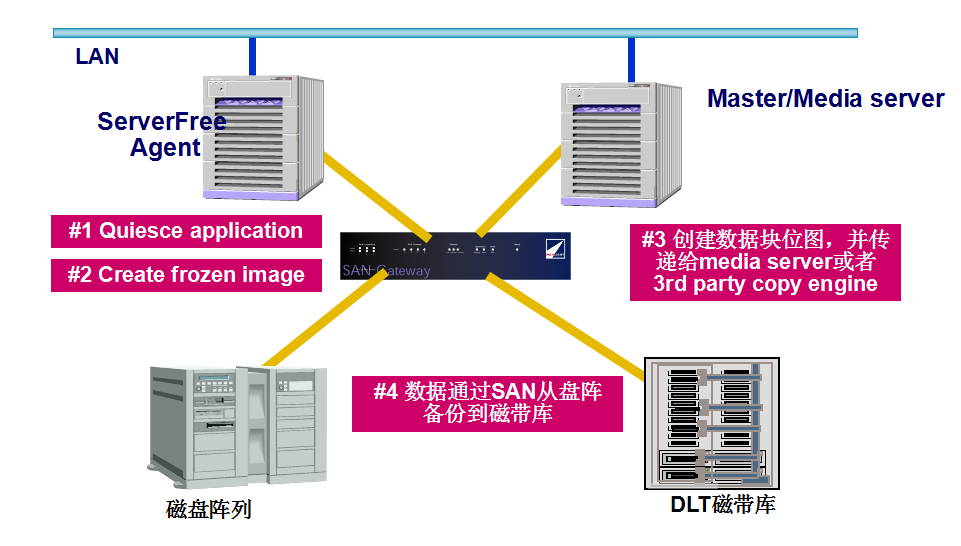

3. Server-Free 备份方式:

Symantec NetBackup 备份实战操作笔记

磁盘阵列通过 SAN Gateway 传输数据资源给对端 DLT 磁带库备份存储介质;

记录最近几天自己的学习部署实践成果:

测试学习环境:

测试学习环境:
      Winodws Server 2008R2       NBU Master Server
     RedHat Linux 6.3 x86_64      NBU Client

主要学习实践备份 RedHat Linux 环境下的 Oracle 11gR2 数据库到 Master Server 端;

[Master/Media server][192.168.60.100][Winodws Server 2008 R2]

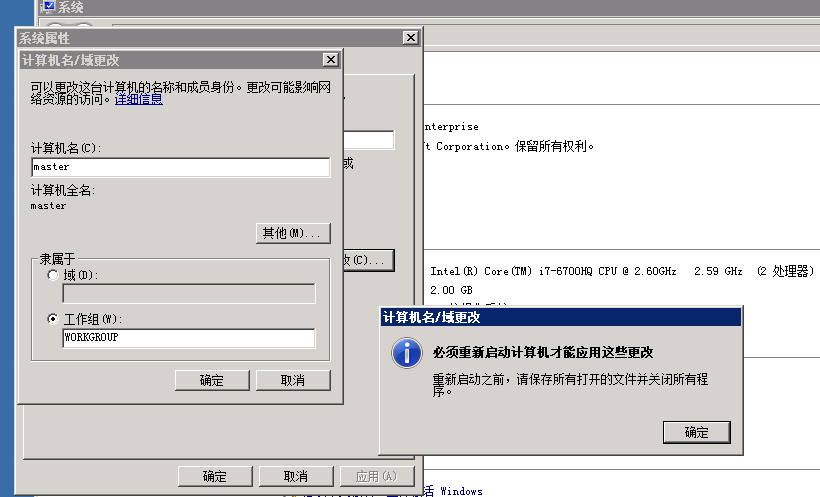

1. 修改 HOSTNAME

Symantec NetBackup 备份实战操作笔记

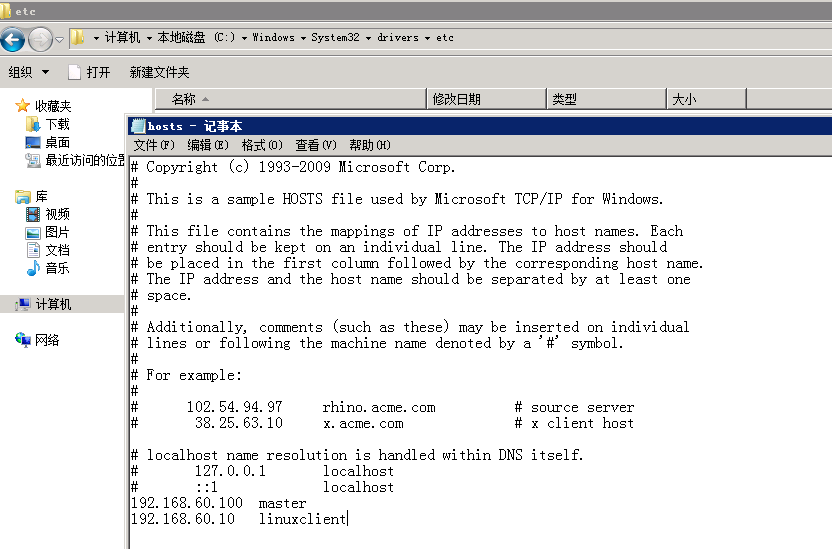

2. 修改 hosts 文件

Symantec NetBackup 备份实战操作笔记

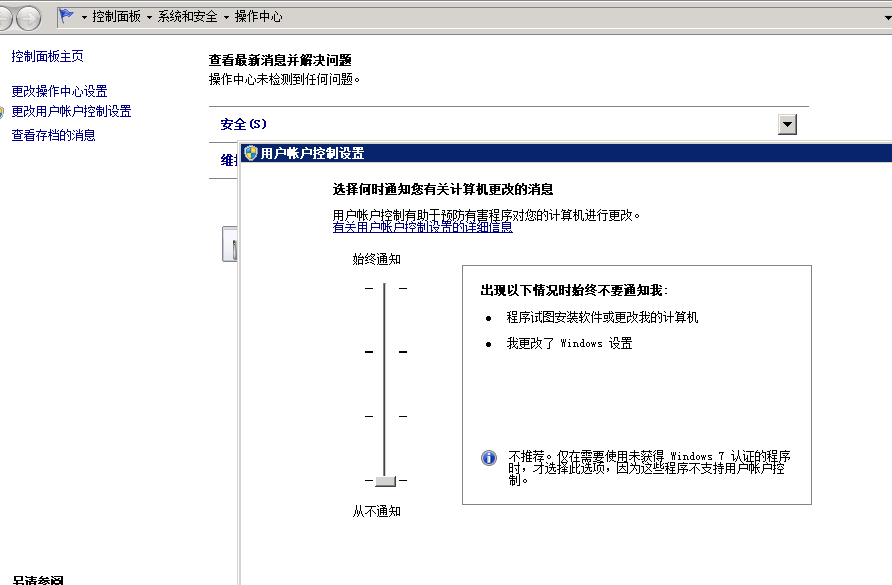

3. 修改用户控制中心

Symantec NetBackup 备份实战操作笔记

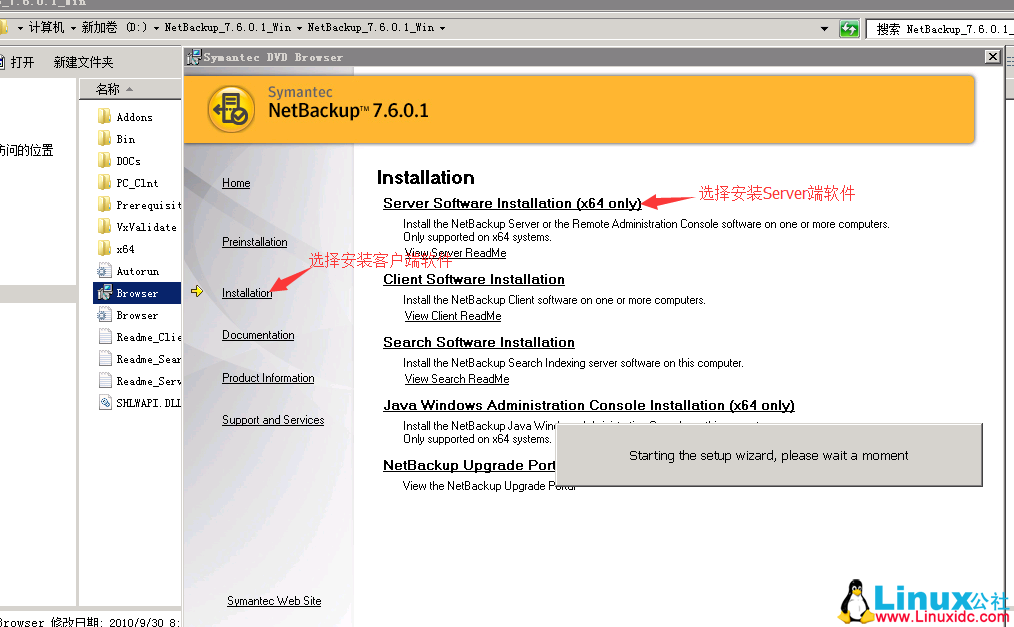

4. 上传 NBU 客户端软件解压缩并安装

Symantec NetBackup 备份实战操作笔记

5. 输入 License 授权安装 Master Server

Symantec NetBackup 备份实战操作笔记

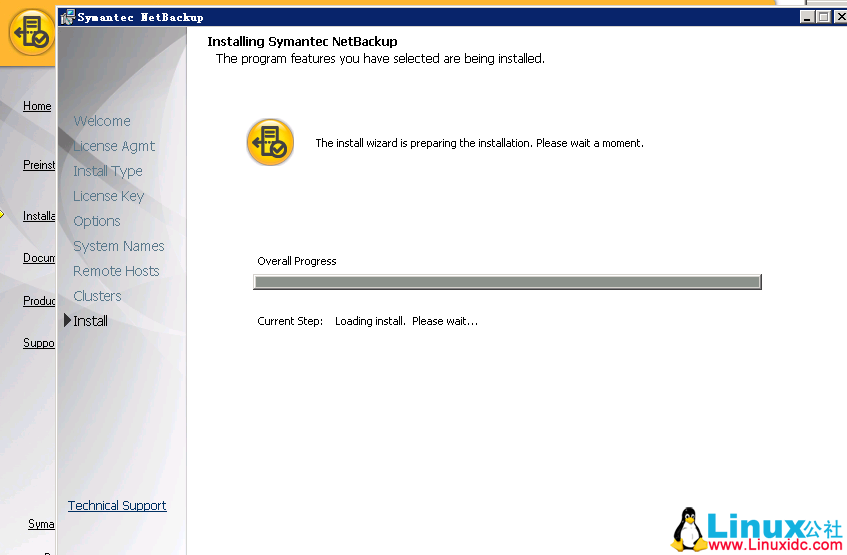

6. 安装等待过程

Symantec NetBackup 备份实战操作笔记

更多详情见请继续阅读下一页的精彩内容 :http://www.linuxidc.com/Linux/2017-04/143006p2.htm

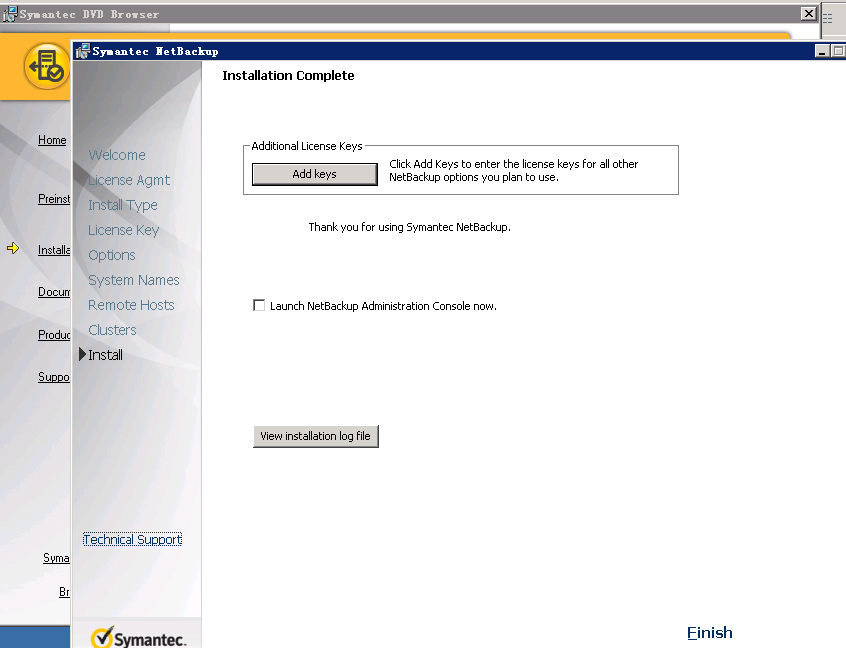

7. 完成安装

Symantec NetBackup 备份实战操作笔记

[Client][192.168.60.10][RedHat Linux 6.5]
修改 HOSTNAME
vi /etc/sysconfig/network
NETWORKING=yes
HOSTNAME=linuxclient

2. 修改 selinux 设置

vi /etc/selinux/config
SELINUXTYPE=disabled

3. 关闭防火墙

service iptables stop
iptables: Flushing firewall rules:                        [OK]
iptables: Setting chains to policy ACCEPT: filter          [OK]
iptables: Unloading modules:

4. 修改 hosts 文件

vi /etc/hosts
192.168.60.10  linuxclient
192.168.60.100  master

5.Linux NBU Client 安装

安装介质:

NetBackup_7.6.1_CLIENTS2.tar.gz  1532M

解压:

tar xf NetBackup_7.6.1_CLIENTS2.tar.gz -C /opt

进入解压完成后的目录:

cd NetBackup_7.6.1_CLIENTS2
./install
Do you wish to continue? [y,n] (y) y

Do you want to install the NetBackup client software for this client? [y,n] (y) y

Enter the name of the NetBackup master server : master

Would you like to use “linuxclient” as the configured
name of the NetBackup client? [y,n] (y) y

安装过程中写入如下:
/etc/rc.d/rc2.d/S77netbackup
/etc/rc.d/rc3.d/S77netbackup
/etc/rc.d/rc5.d/S77netbackup
/etc/rc.d/rc0.d/K01netbackup
/etc/rc.d/rc1.d/K01netbackup
/etc/rc.d/rc6.d/K01netbackup

[Master/Media][配置 Oracle 备份策略]

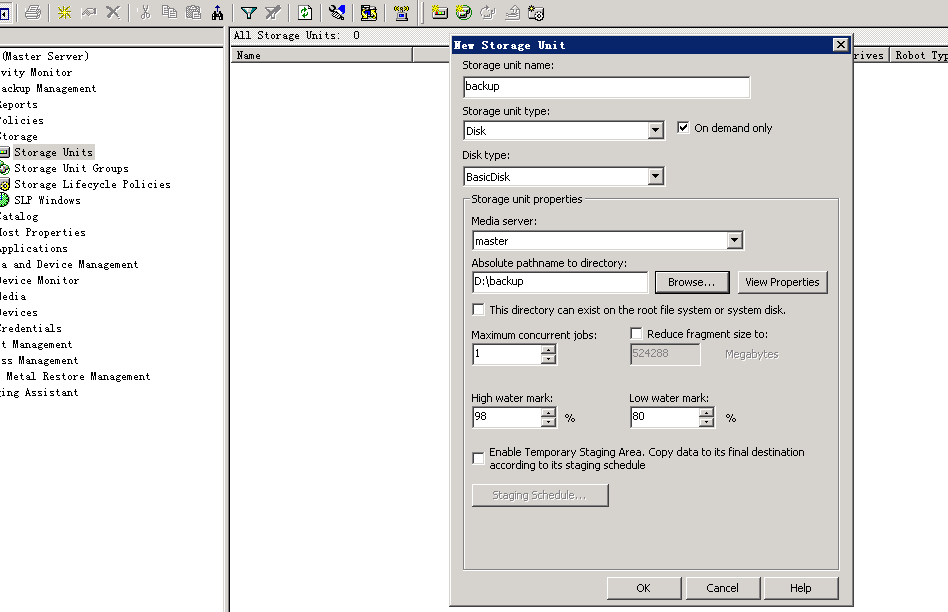

配置备份存储介质

Symantec NetBackup 备份实战操作笔记

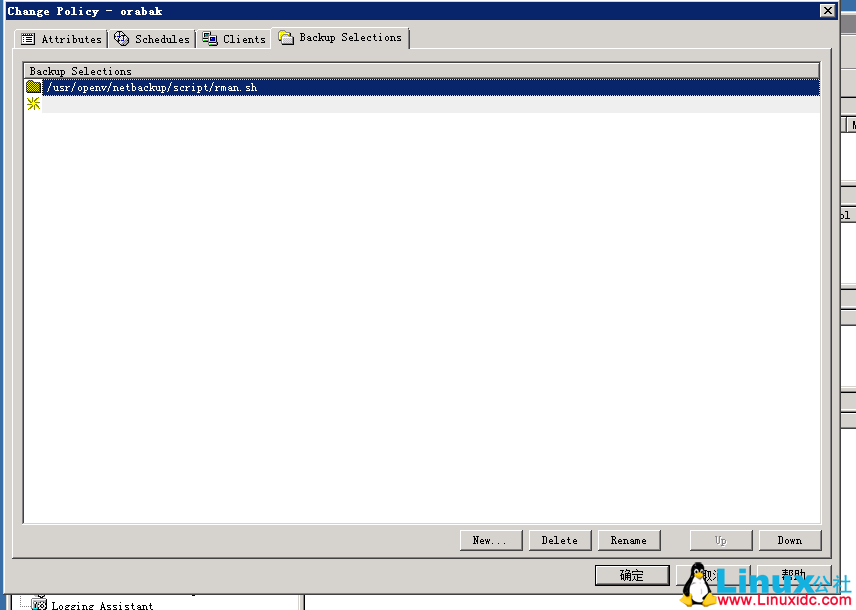

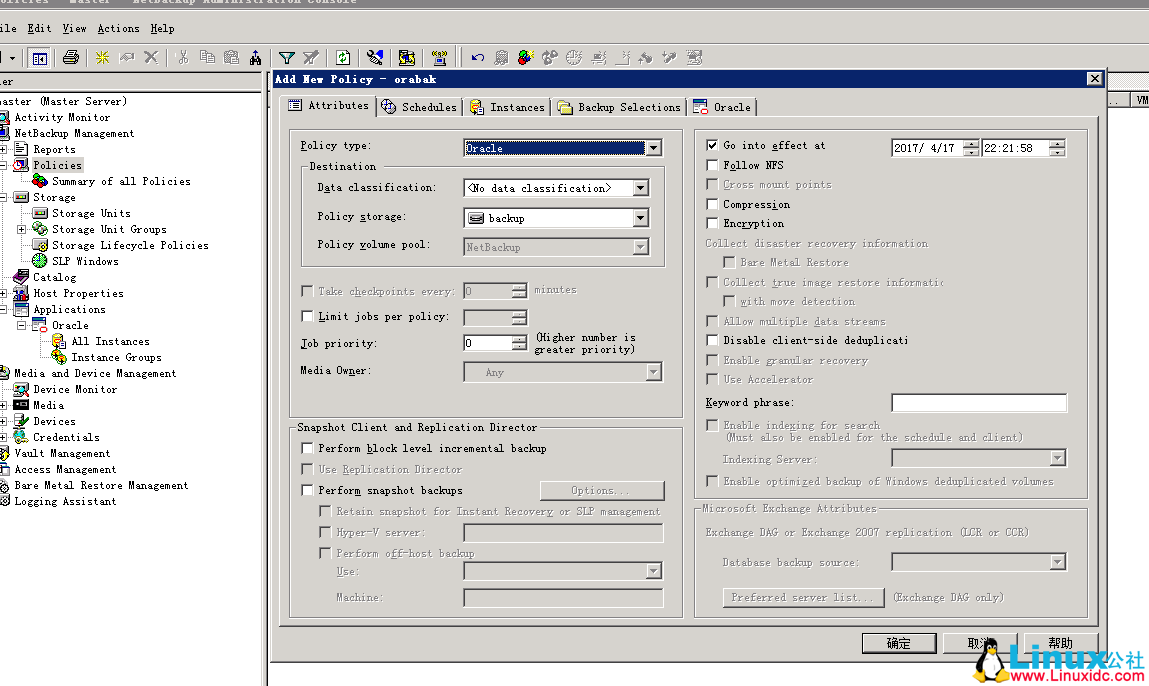

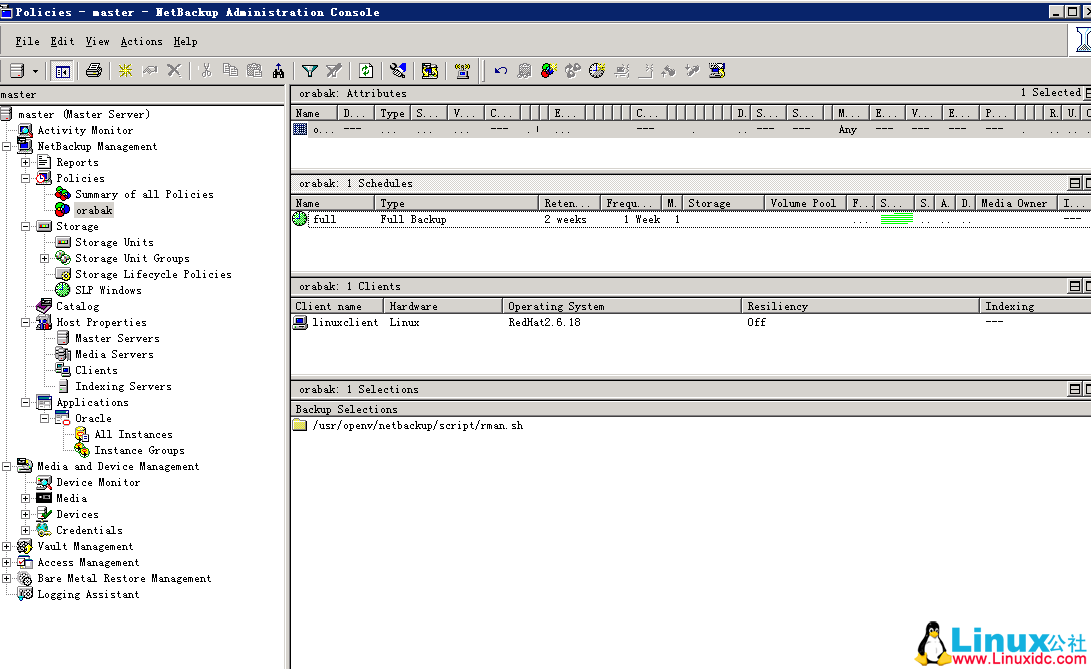

配置 Oracle 备份策略

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

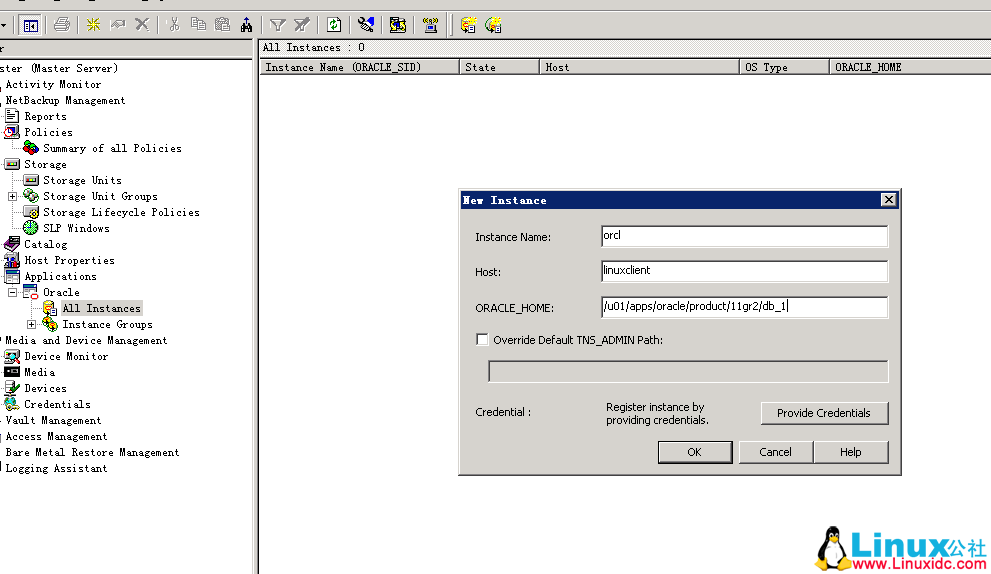

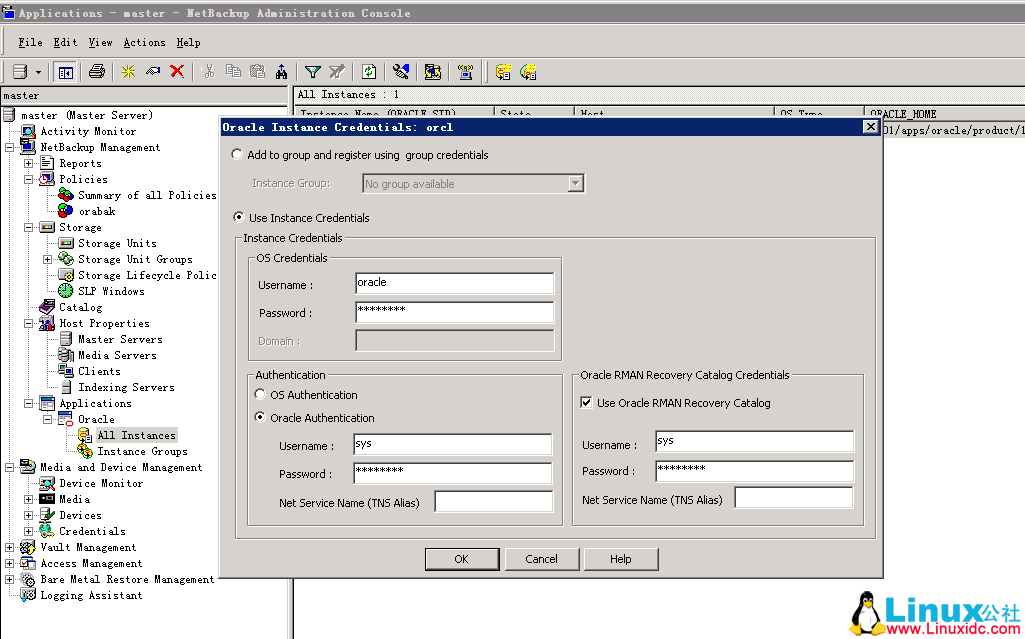

配置 Oracle 备份实例等信息

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

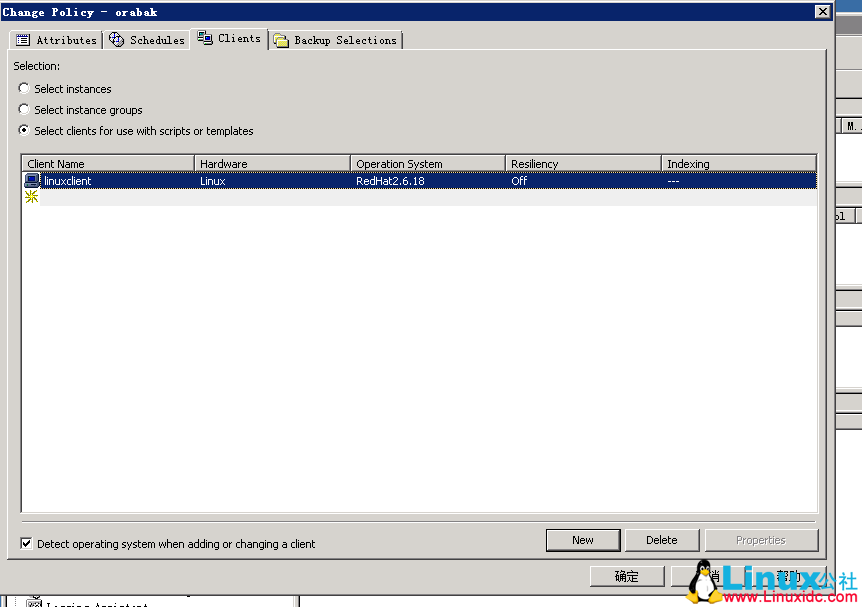

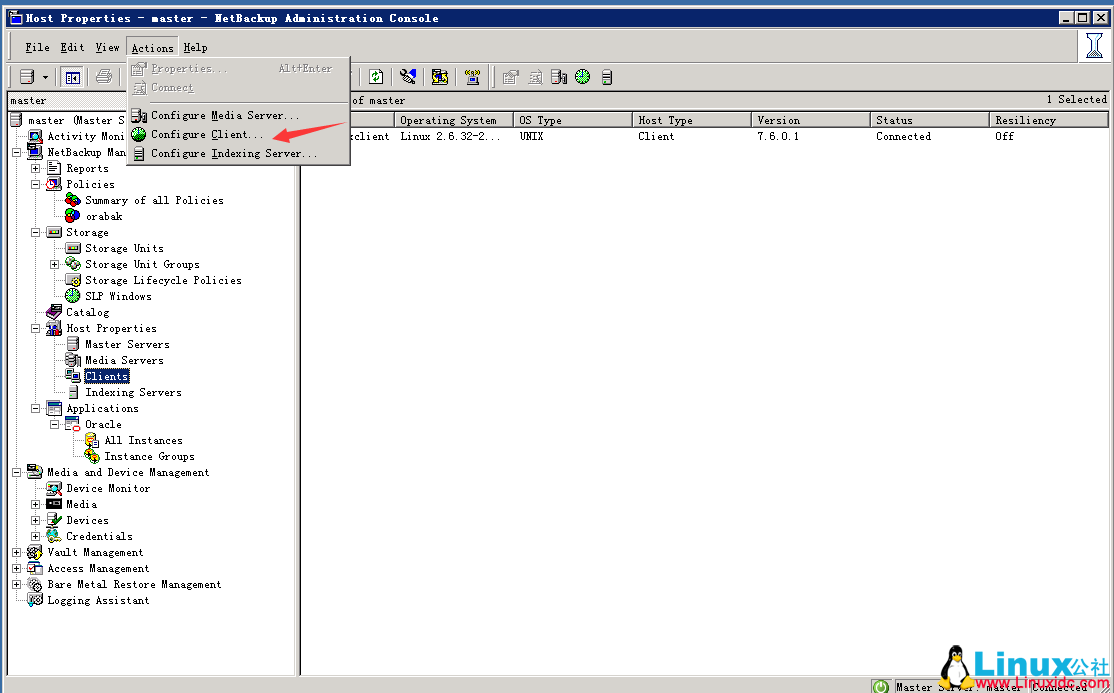

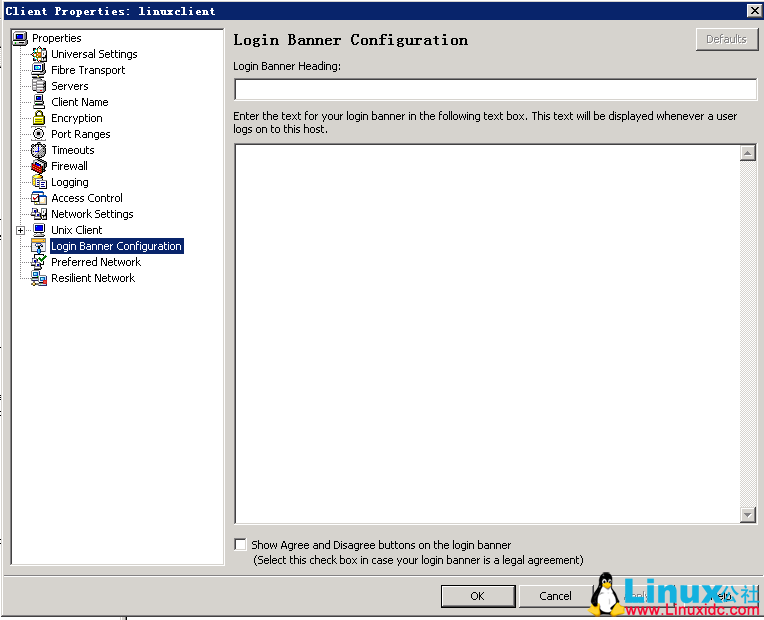

配置添加 Client 客户端

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

[Client][配置 Oracle 数据库备份]
1. 建立 Oracle Link 连接

su – oracle
cd /usr/openv/netbackup/bin/
./oracle_link

All Oracle instances should be shutdown before running this script.

Please log into the Unix system as the Oracle owner for running this script

Do you want to continue? (y/n) [n] y

LIBOBK path: /usr/openv/netbackup/bin

ORACLE_HOME: /orcl/oracle

Oracle version: 11.2.0.4.0

Platform type: i686

Linking LIBOBK:

ln -s /usr/openv/netbackup/bin/libobk.so /orcl/oracle/lib/libobk.so

Done

Please check the trace file located in /tmp/make_trace.4459

to make sure the linking process was successful.

2. 创建备份脚本

mkdir -p /usr/openv/netbackup/script
cd /usr/openv/netbackup/ext/db_ext/oracle/samples/rman/
cp hot_database_backup.sh /usr/openv/netbackup/script/
cd /usr/openv/netbackup/script/
mv hot_database_backup.sh rman.sh
chmd +x rman.sh
vi rman.sh

3. 编辑修改 RMAN 脚本

———————————————-
ORACLE_HOME=/u01/apps/oracle/product/11gr2/db_1
export ORACLE_HOME

———————————————-
ORACLE_SID=orcl
export ORACLE_SID

———————————————-
ORACLE_USER=oracle

———————————————-
TARGET_CONNECT_STR=sys/sysadmin

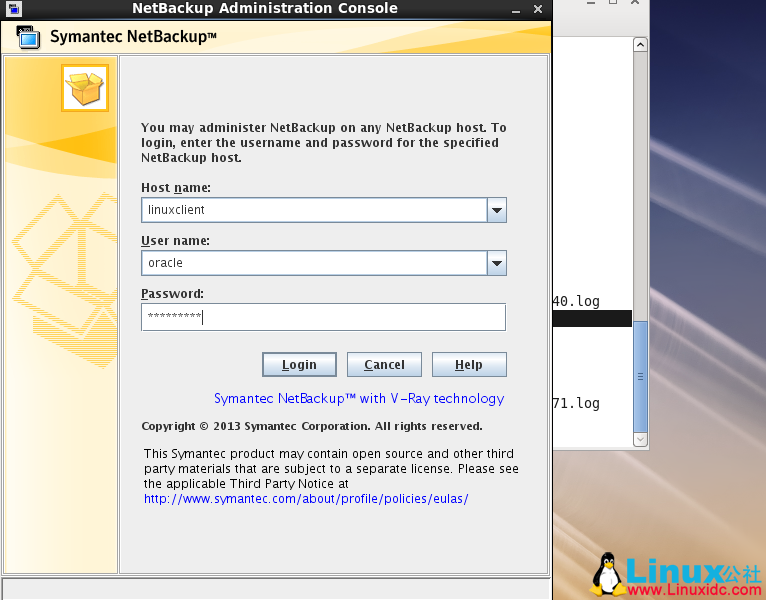

4. 执行 jnbSA 程序配置

cd /usr/openv/netbackup/bin/
./jnbSA

Symantec NetBackup 备份实战操作笔记

输入正确用户名和密码即可登录。

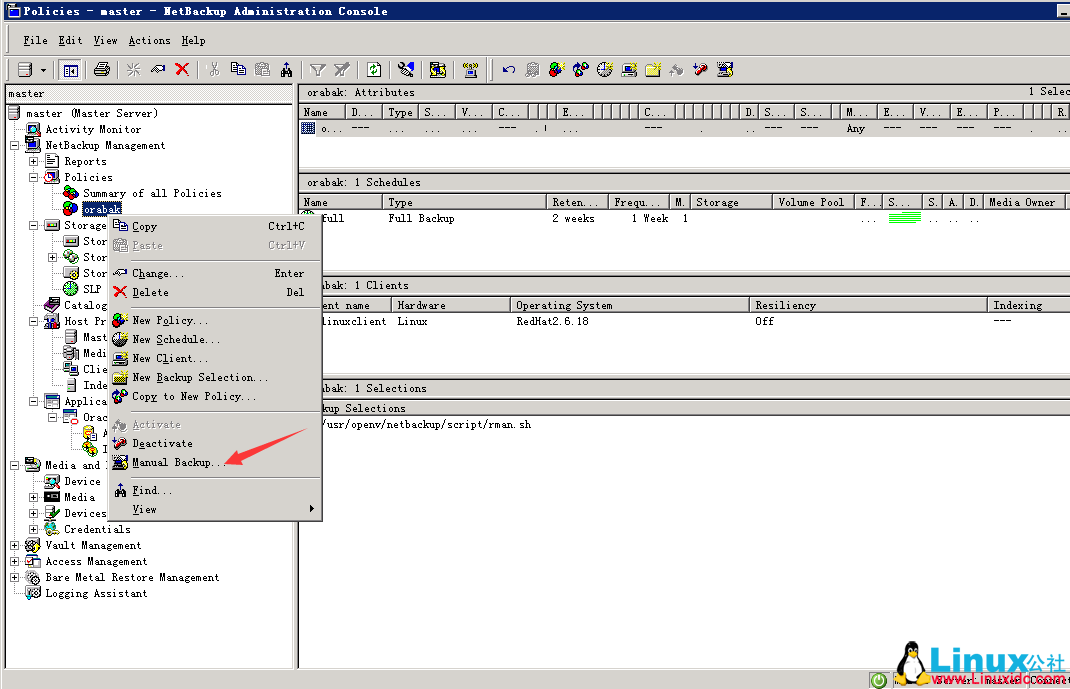

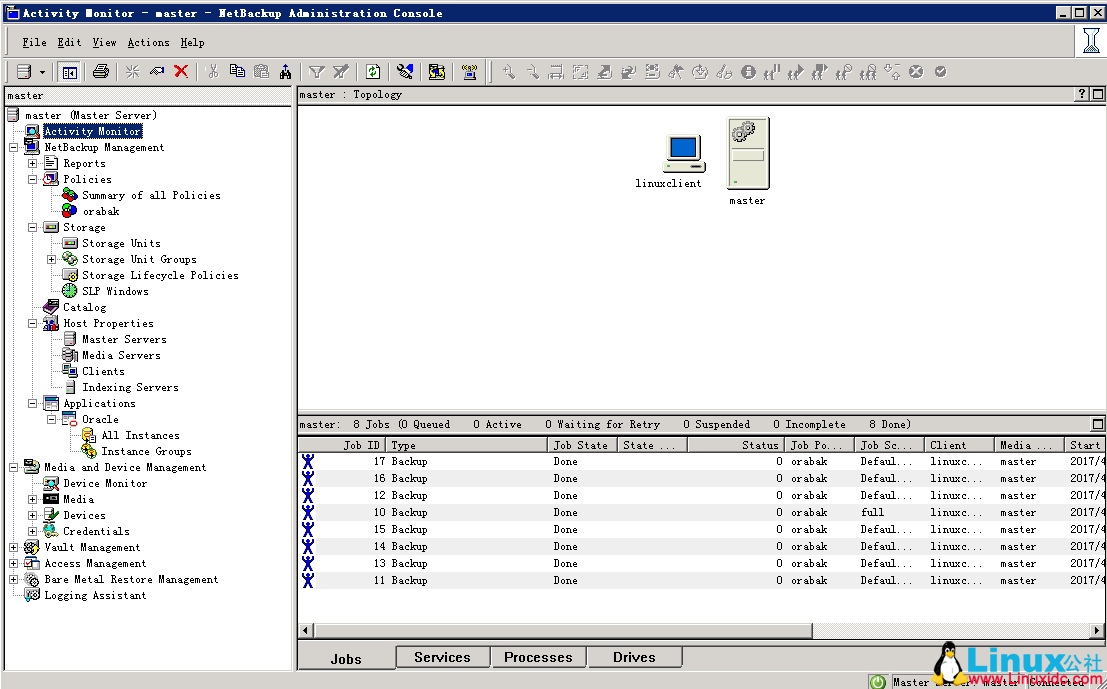

[Master/Client][测试备份]

Symantec NetBackup 备份实战操作笔记

Symantec NetBackup 备份实战操作笔记

本文永久更新链接地址 :http://www.linuxidc.com/Linux/2017-04/143006.htm
