Zabbix通过JMX监控Tomcat——防火墙策略问题分析

共计 3654 个字符，预计需要花费 10 分钟才能阅读完成。

一、现 状

对于 Zabbix 通过 JMX 来监控 Tomcat，网络上有很多文章，但大都是相同或类似的，且都是没有设置防火墙的，所以就安装而言百度就行。现在为了服务的安全，是必须开启防火墙的。于是出现了一系列的问题。

二、当前环境

1、Zabbix_server 的 Zabbix 版本是 3.0.4，系统是 CentOS 7.0，使用 YUM 安装。

Centos7.0 YUM 安装地址：http://www.linuxidc.com/Linux/2016-11/137638.htm

2、Zabbix-server 的 zabbix_server.conf 配置文件

LogFile=/var/log/zabbix/zabbix_server.log
LogFileSize=0
PidFile=/var/run/zabbix/zabbix_server.pid
DBName=zabbix
DBUser=zabbix
DBPassword=zabbix
JavaGateway=127.0.0.1    # gateway 地址
JavaGatewayPort=10052    # 监听端口
StartJavaPollers=5
SNMPTrapperFile=/var/log/snmptrap/snmptrap.log
Timeout=30
AlertScriptsPath=/etc/zabbix/alertscripts
ExternalScripts=/usr/lib/zabbix/externalscripts
LogSlowQueries=3000

3、zabbix_java_gateway.conf 配置文件

LISTEN_IP=”0.0.0.0″
LISTEN_PORT=10052
PID_FILE=”/var/run/zabbix/zabbix_java.pid”
START_POLLERS=5
TIMEOUT=3

4、zabbix 被监控端 catalina.sh 添加的内容

CATALINA_OPTS=”$CATALINA_OPTS -Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.port=12345
-Dcom.sun.management.jmxremote.authenticate=false
-Djava.rmi.server.hostname=192.168.1.13″  # tomcat 服务器 IP

5、防火墙策略添加

Zabbix_server 端 firewall-cmd –zone=public –add-port=10052/tcp –permanent
被监控端 iptables -I INPUT 4 -m state –state NEW -m tcp -p tcp –dport 12345 -j ACCEPT

注：Zabbix_server 和 Zabbix_java_gateway 可在不同服务器安装。

三、分析问题

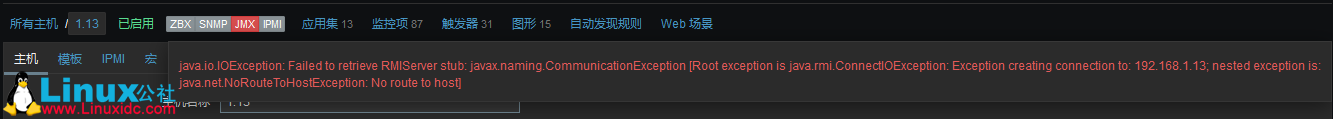

1、当所有配置完成，Zabbix 显示不通，如下图

Zabbix_server 日志显示

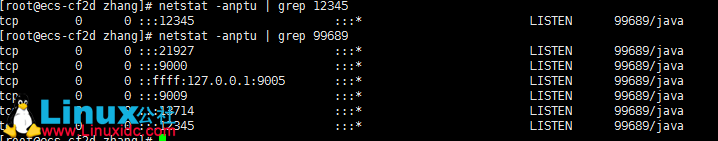

2、我以为配置有问题，于是就修改配置，修改了几次还是不行，让我意识到可能不是配置的问题，既然不是配置问题，那最大的可能就是防火墙，关闭防火墙进行测试。让我惊喜的是居然真的通了。被监控端的防火墙端口开了，为什么不通呢，难道还有一个端口没有开吗？于是重新开启防火墙，查看端口，如下

3、真的有端口被调用了，而且是动态的，当重启 tomcat 后端口又被改变，所以说，开启端口这种方法是行不通的，还有就是开放多端口，将一系列端口开放，但端口多了，容易出现问题，和开不开防火墙差不多。那么到底如何呢，只能是将另一端口固定调用。怎么做呢，方法如下：

4、修改 tomcat/bin/catalina.sh 添加的内容

CATALINA_OPTS=”$CATALINA_OPTS -Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.port=12345  #将端口这条去掉，
-Dcom.sun.management.jmxremote.authenticate=false
-Djava.rmi.server.hostname=192.168.1.13″  # tomcat 服务器 IP

注：必须去的，如果不去掉，将会导致不成功！

5、在 tomcat/conf/server.xml 添加以下内容

<Server port=”9005″ shutdown=”SHUTDOWN”>
  <Listener className=”org.apache.catalina.startup.VersionLoggerListener” />
  <!– Security listener. Documentation at /docs/config/listeners.html
  <Listener className=”org.apache.catalina.security.SecurityListener” />
  –>
  <!–APR library loader. Documentation at /docs/apr.html –>
  <Listener className=”org.apache.catalina.core.AprLifecycleListener” SSLEngine=”on” />
  <!– Prevent memory leaks due to use of particular java/javax APIs–>
  <Listener className=”org.apache.catalina.core.JreMemoryLeakPreventionListener” />
  <Listener className=”org.apache.catalina.mbeans.GlobalResourcesLifecycleListener” />
  <Listener className=”org.apache.catalina.core.ThreadLocalLeakPreventionListener” />
  <Listener className=”org.apache.catalina.mbeans.JmxRemoteLifecycleListener”
          rmiRegistryPortPlatform=”12345″ rmiServerPortPlatform=”12346″ />
          # 添加最后一条

6、添加被监控端防火墙策略

iptables -I INPUT 4 -m state –state NEW -m tcp -p tcp –dport 12346 -j ACCEPT

7、下载 catalina-jmx-remote.jar 将此文件放到 tomcat/lib 目录下

http://mirror.bit.edu.cn/apache/tomcat/tomcat-8/v8.0.37/bin/extras/catalina-jmx-remote.jar

8、成功，重启服务
