Keepalived+Nginx实现高可用（HA）

411次阅读

共计 4334 个字符，预计需要花费 11 分钟才能阅读完成。

keepalived 的 HA 分为抢占模式和非抢占模式，抢占模式即 MASTER 从故障中恢复后，会将 VIP 从 BACKUP 节点中抢占过来。非抢占模式即 MASTER 恢复后不抢占 BACKUP 升级为 MASTER 后的 VIP。下面分别介绍 CentOS7 下抢占模式和非抢占模式的配置方式：

1、方案规划

VIP	IP	主机名	Nginx 端口
192.168.1.210	192.168.1.201	nginx-01	80
192.168.1.210	192.168.1.202	nginx-02	80

两台服务器的 VIP 为：192.168.1.210

分别在两台 WEB 服务器安装 nginx 和 keepalived：
1、安装 Nginx，请参考《Nginx 源码安装 http://www.linuxidc.com/Linux/2017-02/140418.htm》
2、安装 Keepalived，请参考《Keepalived 安装与配置 http://www.linuxidc.com/Linux/2017-02/140421.htm》
3、防火墙添加 arrp 组播规则，或关闭防火墙
1> iptables

shell> vi /etc/sysconfig/iptables
-A INPUT -p vrrp -d 224.0.0.18/32 -j ACCEPT

2> firewall

firewall-cmd --direct --permanent --add-rule ipv4 filter INPUT 0 --in-interface enp4s0 --destination 224.0.0.18 --protocol vrrp -j ACCEPT
firewall-cmd --reload

4、关闭 selinux

shell> vi /etc/sysconfig/selinux
# 修改:
SELINUX=disabled
#setenforce 0

2、抢占模式配置

编辑 /etc/keepalived/keepalived.conf 配置文件

1> MASTER（192.168.1.201）：

global_defs {router_id nginx_01  # 标识本节点的名称，通常为 hostname
}

## keepalived 会定时执行脚本并对脚本执行的结果进行分析, 动态调整 vrrp_instance 的优先级。
## 如果脚本执行结果为 0, 并且 weight 配置的值大于 0, 则优先级相应的增加。如果脚本执行结果非 0,
## 并且 weight 配置的值小于 0, 则优先级相应的减少。其他情况, 维持原本配置的优先级, 即配置文件中 priority 对应的值。
vrrp_script chk_nginx {script "/etc/keepalived/nginx_check.sh"
       interval 2  # 每 2 秒检测一次 nginx 的运行状态
       weight -20  # 失败一次，将自己的优先级 -20
}

vrrp_instance VI_1 {state MASTER                  # 状态，主节点为 MASTER，备份节点为 BACKUP
    interface enp0s3              # 绑定 VIP 的网络接口，通过 ifconfig 查看自己的网络接口
    virtual_router_id 51          # 虚拟路由的 ID 号, 两个节点设置必须一样, 可选 IP 最后一段使用, 相同的 VRID 为一个组, 他将决定多播的 MAC 地址
    mcast_src_ip 192.168.1.201    # 本机 IP 地址
    priority 100                  # 节点优先级，值范围 0～254，MASTER 要比 BACKUP 高
    advert_int 1                  # 组播信息发送时间间隔，两个节点必须设置一样，默认为 1 秒
    # 设置验证信息，两个节点必须一致
    authentication {auth_type PASS
        auth_pass 1111
    }
    # 虚拟 IP，两个节点设置必须一样。可以设置多个，一行写一个
    virtual_ipaddress {192.168.1.210
    }

    track_script {chk_nginx  # nginx 存活状态检测脚本
    }
}

2> BACKUP（192.168.1.202）

global_defs {router_id nginx_02}

vrrp_script chk_nginx {
    script "/etc/keepalived/nginx_check.sh"
    interval 2
    weight -20
}

vrrp_instance VI_1 {
    state BACKUP
    interface enp0s3
    virtual_router_id 51
    mcast_src_ip 192.168.1.202
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {192.168.1.210}

    track_script {chk_nginx}
}

3> 创建 nginx 服务检测脚本

分别在主备服务器 /etc/keepalived 目录下创建 nginx_check.sh 脚本，并为其添加执行权限chmod +x /etc/keepalived/nginx_check.sh。用于 keepalived 定时检测 nginx 的服务状态，如果 nginx 停止了，会尝试重新启动 nginx，如果启动失败，会将 keepalived 进程杀死，将 vip 漂移到备份机器上。

#!/bin/bash
A=`ps -C nginx --no-header | wc -l`
if [$A -eq 0 ];then
    /opt/nginx/sbin/nginx # 尝试重新启动 nginx
    sleep 2  # 睡眠 2 秒
    if [`ps -C nginx --no-header | wc -l` -eq 0 ];then
        killall keepalived # 启动失败，将 keepalived 服务杀死。将 vip 漂移到其它备份节点
    fi
fi

4> 启动 keepalived 服务

shell> service keepalived start
shell> ps -ef | grep keepalived
[root@localhost ~]# ps -ef | grep keepalived
root       865     1  0 23:36 ?        00:00:00 keepalived -D
root       869   865  0 23:36 ?        00:00:00 keepalived -D
root       870   865  0 23:36 ?        00:00:00 keepalived -D

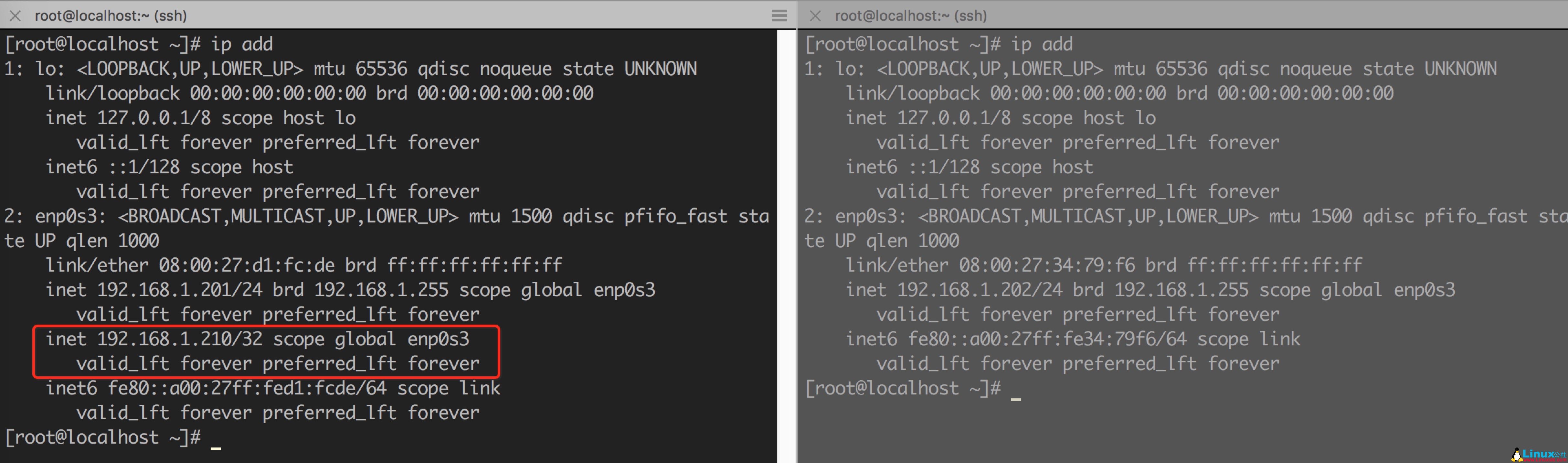

如果看到如上进程信息，表示 keepalived 已经启动成功。下面用 ip add 命令查看 vip 绑定的情况，如下图所示：
Keepalived+Nginx 实现高可用（HA）
从上图可以看出，vip 地址 192.168.1.210 绑定在 MASTER（192.168.1.201）的 enp0s3 网卡上。

5> 测试故障转移

将 MASTER 上的 keepalived 停止，查看 vip 是否会漂移到 192.168.2.202 上。

停止 201 的 keepalived 服务：

shell> service keepalived stop
shell> ip addr

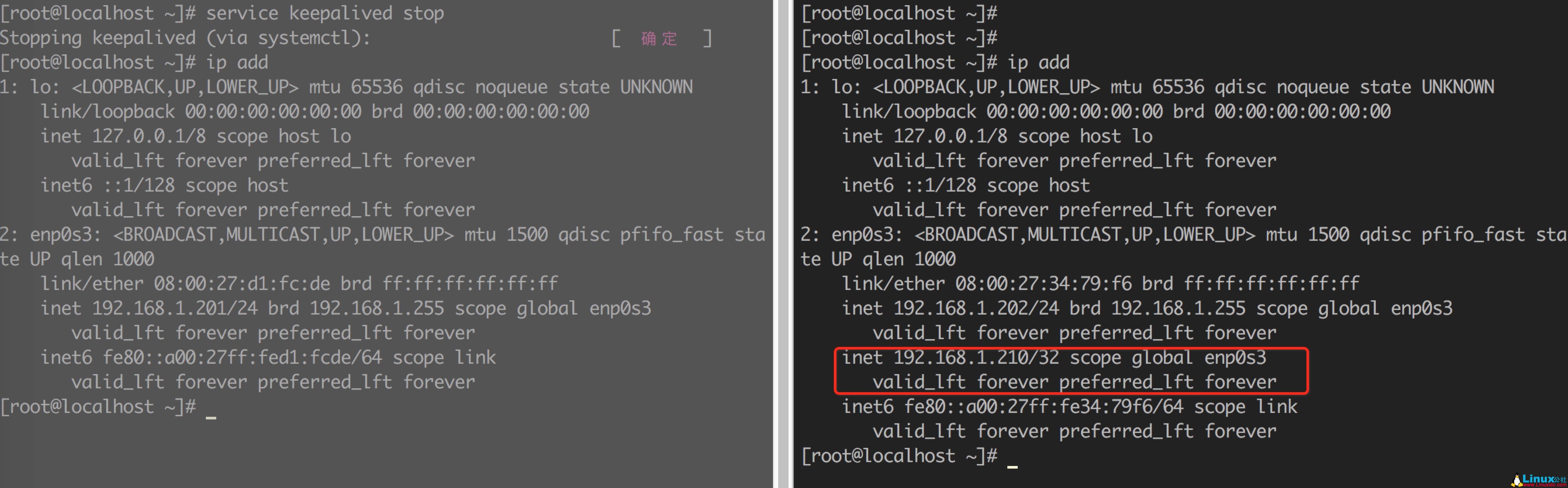

Keepalived+Nginx 实现高可用（HA）
从上图可以看出，vip 已经成功从 201 漂移到了 202。此时再将 201 的 keepalived 服务启动后，由于 201 是 MASTER，所以会将 202 的 VIP 抢占过来。

启动 201 的 keepalived 服务：

shell> service keepalived start

结��VIP 又回到了 201，如下图所示：
Keepalived+Nginx 实现高可用（HA）

3、非抢占模式

master 从故障中恢复后，不会抢占备份节点的 vip

1> MASTER（192.168.1.201）：

global_defs {router_id nginx_01  #标识本节点的名称，通常为 hostname}

vrrp_script chk_nginx {
       script "/etc/keepalived/nginx_check.sh"
       interval 2
       weight -20
}

vrrp_instance VI_1 {
    state BACKUP
    interface enp0s3
    virtual_router_id 51
    mcast_src_ip 192.168.1.201
    priority 100
    advert_int 1
    nopreempt
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {192.168.1.210}

    track_script {chk_nginx  # nginx 存活状态检测脚本}
}

2> BACKUP（192.168.1.202）

global_defs {router_id nginx_02}

vrrp_script chk_nginx {
    script "/etc/keepalived/nginx_check.sh"
    interval 2
    weight -20
}

vrrp_instance VI_1 {
    state BACKUP
    interface enp0s3
    virtual_router_id 51
    mcast_src_ip 192.168.1.202
    priority 90
    advert_int 1
    nopreempt
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {192.168.1.210}
    track_script {chk_nginx}
}

和非抢占模式的配置相比，只改了两个地方：
1> 在 vrrp_instance 块下两个节点各增加了 nopreempt 指令，表示不争抢 vip
2> 节点的 state 都为 BACKUP
两个 keepalived 节点都启动后，默认都是 BACKUP 状态，双方在发送组播信息后，会根据优先级来选举一个 MASTER 出来。由于两者都配置了 nopreempt，所以 MASTER 从故障中恢复后，不会抢占 vip。这样会避免 VIP 切换可能造成的服务延迟。
