简介

KVM 是 Kernel  Virtual  Machine 的简写,目前 Red  Hat 只支持在 64 位的 RHEL5.4 及以上的系统运行 KVM,同时硬件需要支持 VT 技术。KVM 的前身是 QEMU,2008 年被 Red  Hat 公司收购并获得一项 hypervisor 技术,不过 Red  Hat 的 KVM 被认为是将成为未来 Linux  hypervisor 的主流,准确来说,KVM 仅仅是 Linux 内核的一个模块。管理和创建完整的 KVM 虚拟机,需要更多的辅助工具。

案例:搭建 KVM 虚拟化平台

一、案例分析

1、案例概述

公司部分 Linux 服务器利用率不高,为充分利用这些 Linux 服务器,可以部署 KVM,在物理机上运行多个业务系统。例如,在运行 Nginx 的服务器上部署 KVM,然后在虚拟机上运行 Tomcat

2、案例前置知识点

KVM 自 Linux  2.6.20 版本后就直接整合到 Linux 内核,它依托 CPU 和虚拟化指令集(如 Inter-VT、AMD-V)实现高性能的虚拟化支持。由于与 Linux 内核高度整合,因此在性能、安全性、兼容性、稳定性上都有很好的表现

KVM 虚拟化平台部署

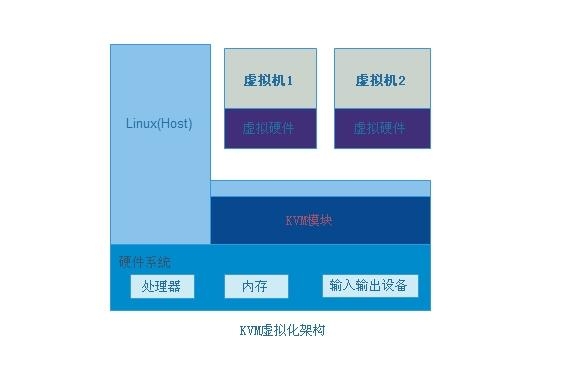

    图上简单描述了 KVM 虚拟化架构,在 KVM 环境中运行的每个虚拟化操作系统都将表现为单个独立的系统进程。因此它可以很方便地与 Linux 系统中的安全模块进行整合(SElinux),可以灵活地实现资源的管理及分配

3、案例环境

采用 CentOS  6.6  x86_64,开启 CPU 虚拟化支持

二、案例实施

1、安装方式

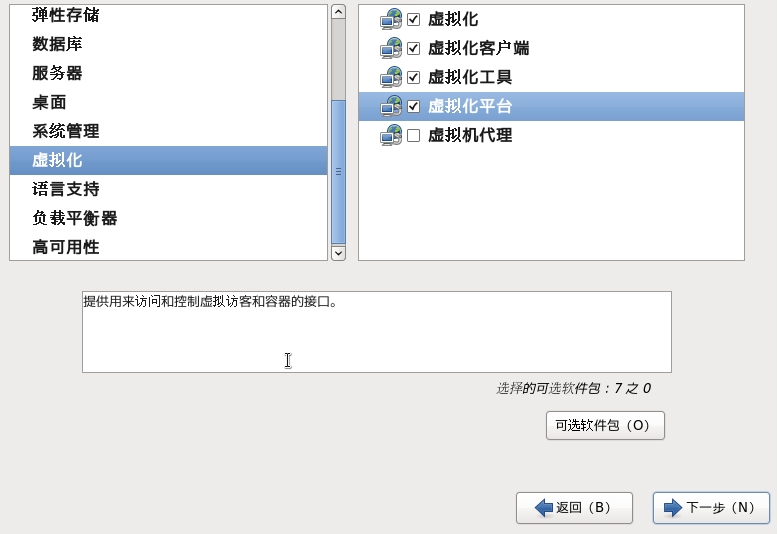

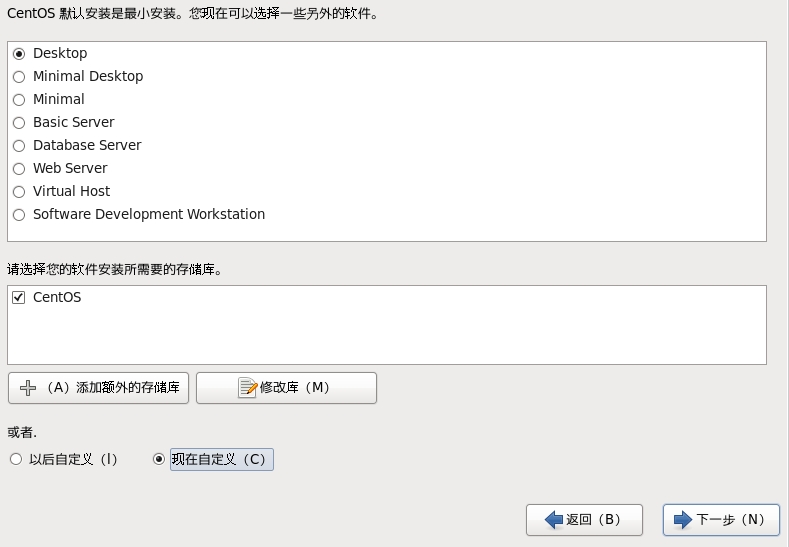

(1)最简单的安装方法就是在安装系统的时候,选择桌面安装,然后选择虚拟化选项

安装桌面

KVM 虚拟化平台部署

安装虚拟化平台

(2)在已有系统基础上,安装 KVM 所需软件

yum  -y  groupinstall  “Desktop”                  // 安装 GNOME 桌面环境
    yum  -y  install  qemu-kvm.x86_64                  //KVM 模块
    yum  -y  install  qemu-kvm-tools.x86_64            //KVM 调试工具,可不安装

    yum  -y  install  Python-virtinst.noarch          //python 组件,记录创建 VM 时的 xml 文件

    yum  -y  install  qemu-img.x86_64                  //qemu 组件,创建磁盘、启动虚拟机等

    yum  -y  install  bridge-utils.x86_64              // 网络支持工具

    yum  -y  install  libvirt                          // 虚拟机管理工具

    yum  -y  install  virt-manager                    // 图形界面管理虚拟机

    yum  -y  install  libguestfs*                      //virt-cat 等命令的支持软件包

(3)验证。重启系统后,查看 CPU 是否支持虚拟化,对于 Inter 服务器可以 通过一下命令查看,只要有输出就说明 CPU 支持虚拟化;AMD 服务器可用 cat  /proc/cpuinfo  |  grep  smv 命令查看

[root@localhost ~]# cat  /proc/cpuinfo  |  grep  vmx
flags: fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts mmx fxsr sse sse2 ss syscall nx pdpe1gb rdtscp lm constant_tsc up arch_perfmon pebs bts xtopology tsc_reliable nonstop_tsc aperfmperf unfair_spinlock pni pclmulqdq vmx ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave avx f16c rdrand hypervisor lahf_lm abm ida arat epb xsaveopt pln pts dts tpr_shadow vnmi ept vpid fsgsbase bmi1 avx2 smep bmi2 invpcid

检查 KVM 模块是否安装:

[root@localhost ~]# lsmod  |  grep  kvm
kvm_intel              55496  0
kvm                  337772  1 kvm_intel

2、设置 KVM 网络

宿主服务器安装完成 KVM,首先要设定网络,在 libvirt 中运行 KVM 网络有两种方法:NAT 和 Bridge,默认是 NAT

    关于两种模式的说明:

(1)用户模式,即 NAT 方式,这种方式是默认网络,数据包由 NAT 方式通过主机的接口进行传送,可以访问外网,但是无法从外部访问虚拟机网络

(2)桥接模式,这种模式允许虚拟机像一台独立的主机一样拥有网络,外部的机器可以直接访问到虚拟机内部,但需要网卡支持,一般有线网卡都支持

这里以 Bridge(桥接)为例

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:29:4C:0C:24
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=none
BRIDGE=”br0″

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0
DEVICE=br0
TYPE=Bridge
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=dhcp

重启 network 服务

[root@localhost ~]# service network restart
正在关闭接口 br0:[确定]
正在关闭接口 eth0:[确定]
关闭环回接口:[确定]
弹出环回接口:[确定]
弹出界面 eth0:[确定]
弹出界面 br0:
正在决定 br0 的 IP 信息 … 完成。[确定]

确认 IP 地址信息

[root@localhost ~]# ifconfig
br0      Link encap:Ethernet  HWaddr 00:0C:29:4C:0C:24
          inet addr:192.168.0.106  Bcast:192.168.0.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe4c:c24/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:70 errors:0 dropped:0 overruns:0 frame:0
          TX packets:25 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:69660 (68.0 KiB)  TX bytes:3066 (2.9 KiB)

eth0      Link encap:Ethernet  HWaddr 00:0C:29:4C:0C:24
          inet6 addr: fe80::20c:29ff:fe4c:c24/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:28413 errors:0 dropped:0 overruns:0 frame:0
          TX packets:20243 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:37239885 (35.5 MiB)  TX bytes:1683986 (1.6 MiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:140 errors:0 dropped:0 overruns:0 frame:0
          TX packets:140 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:12096 (11.8 KiB)  TX bytes:12096 (11.8 KiB)

virbr0    Link encap:Ethernet  HWaddr 52:54:00:0B:01:73
          inet addr:192.168.122.1  Bcast:192.168.122.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)

出现以上信息,说明网卡桥接成功了

3、KVM 管理

[root@localhost ~]# virt-manager

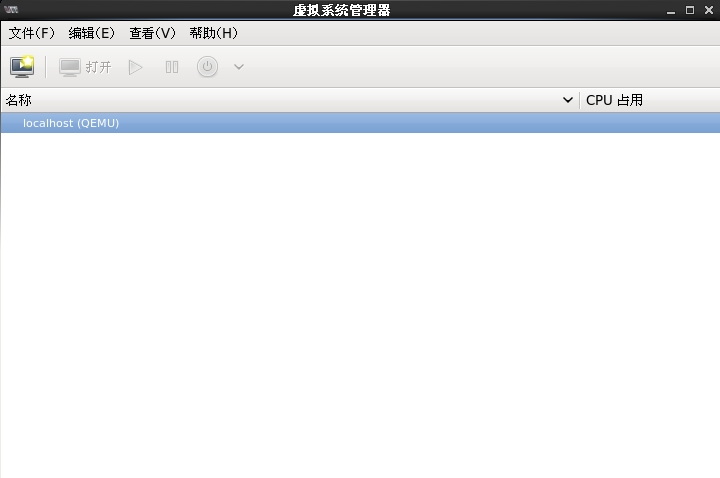

virt-manager 是基于 libvirt 的图像化虚拟机管理软件。请注意,不同的发行版上 virt-manager 的版本可能不同,图形界面和操作方法可能不同。本文使用了 Centos  6 企业版。创建 KVM 虚拟机最简单的方法是通过 virt-manager 接口。从控制台窗口启动这个工具,以 root 身份输入 virt-manager 命令

KVM 虚拟化平台部署

虚拟机管理界面

虚拟机管理步骤如下

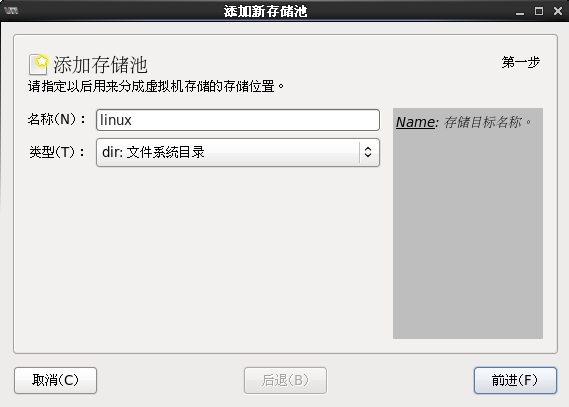

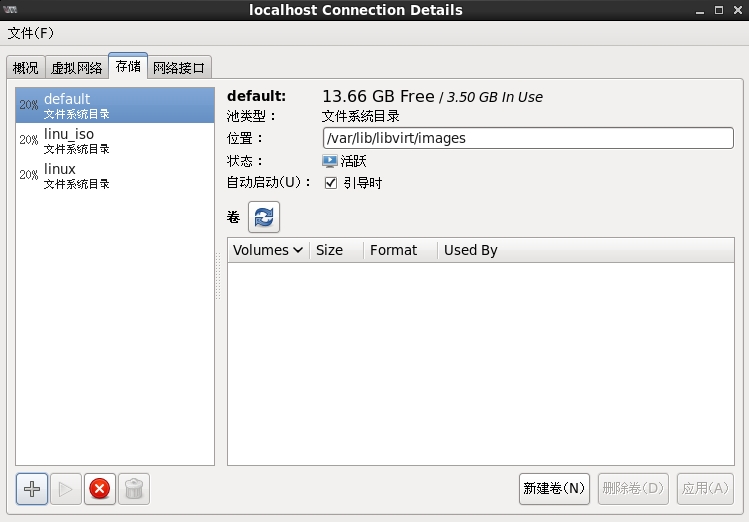

(1)创建存储池,双击 localhost(QEMU),选择“存储选项卡”,然后单击“+”按钮新建存储池。单击“前进”按钮,根据提示输入或浏览以设置存储目录,如 /data_kvm/store,最后单击“完成”按钮即可

KVM 虚拟化平台部署

创建存储池

(2)以同样的操作创建一个镜像存储池,命名为 linux_iso,目录为 /data_kvm/iso 即可。在安装操作系统时,我们把镜像上传到服务器目录 /data_kvm/iso

KVM 虚拟化平台部署

创建镜像存储池

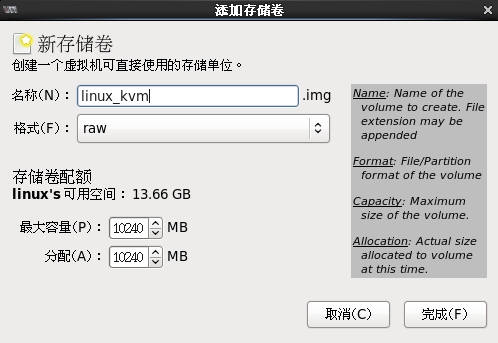

(3)创建存储卷,单击刚创建好的“linux”,单击对话框右下角的“新建卷”按钮建立一个存储卷,并设置最大容量与分配容量

KVM 虚拟化平台部署

创建存储卷

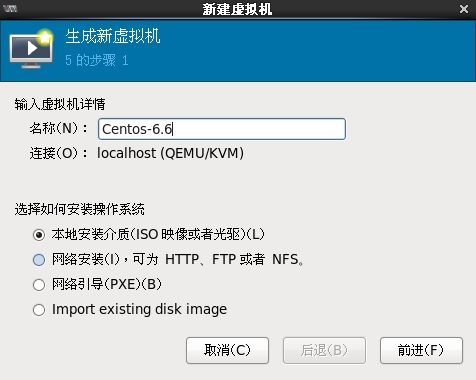

(4)单击“完成”按钮后,回到虚拟系统管理器。右击“localhost(QEMU)”,然后选择“新建”选项,在弹出的对话框中将虚拟机名称命令为“Centos-6.6”,然后单击“前进”按钮

KVM 虚拟化平台部署

新建虚拟机(1)

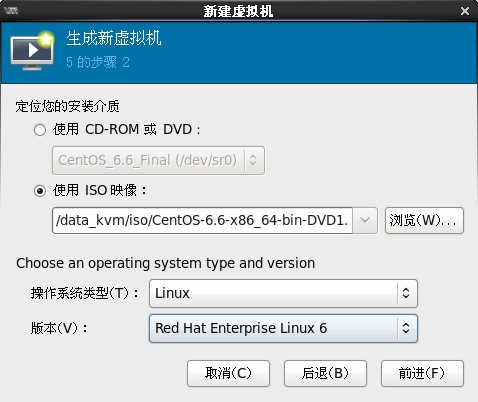

单击“浏览”按钮选择镜像文件,再选择操作系统类型及版本

KVM 虚拟化平台部署

新建虚拟机(2)

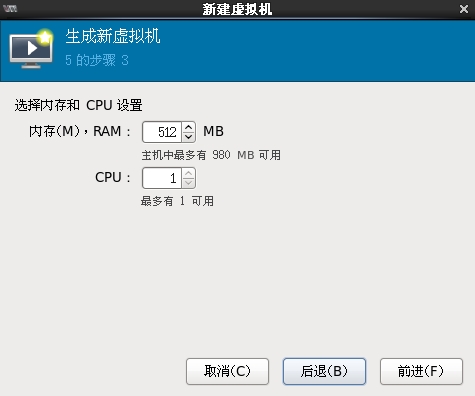

单击“前进”按钮,在对话框中适当分配内存和 CPU 资源,如 1 核 CPU、512MB 内存

KVM 虚拟化平台部署

 新建虚拟机(3)

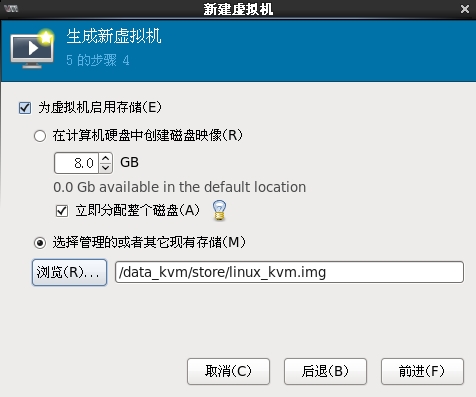

    单击“前进”按钮,在对话框中勾选“立即分配整个磁盘”复选框,点选“管理的或者其他现有存储”单选按钮,单击“浏览”按钮选择文件,然后单击“前进”按钮

KVM 虚拟化平台部署

新建虚拟机(4)

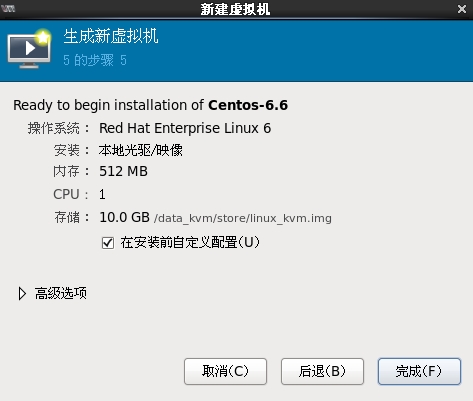

    在所示的对话框中勾选“在安装前自定义配置”复选框,单击“完成”按钮,弹出对话框

KVM 虚拟化平台部署

新建虚拟机(5)

KVM 虚拟化平台部署

新建虚拟机(6)

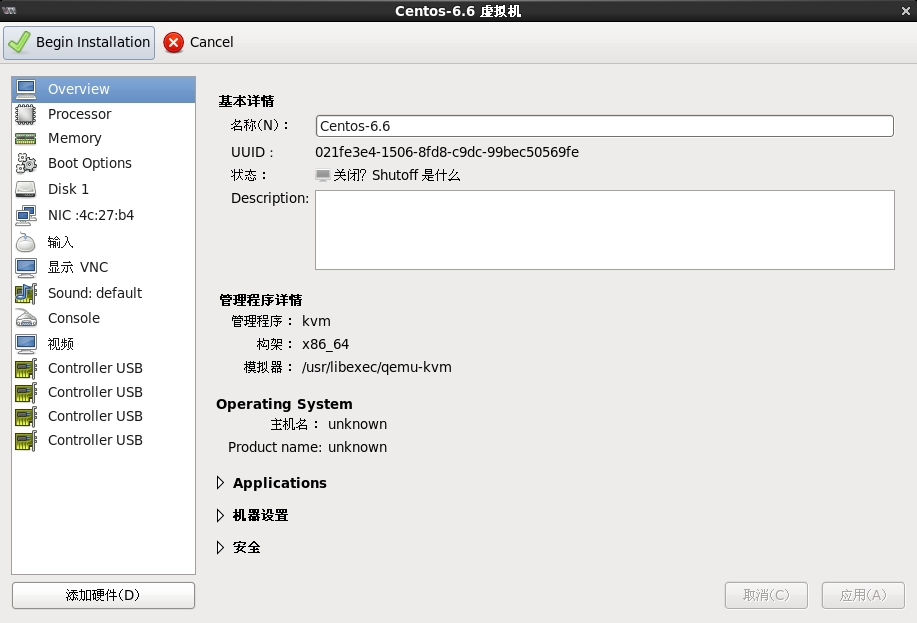

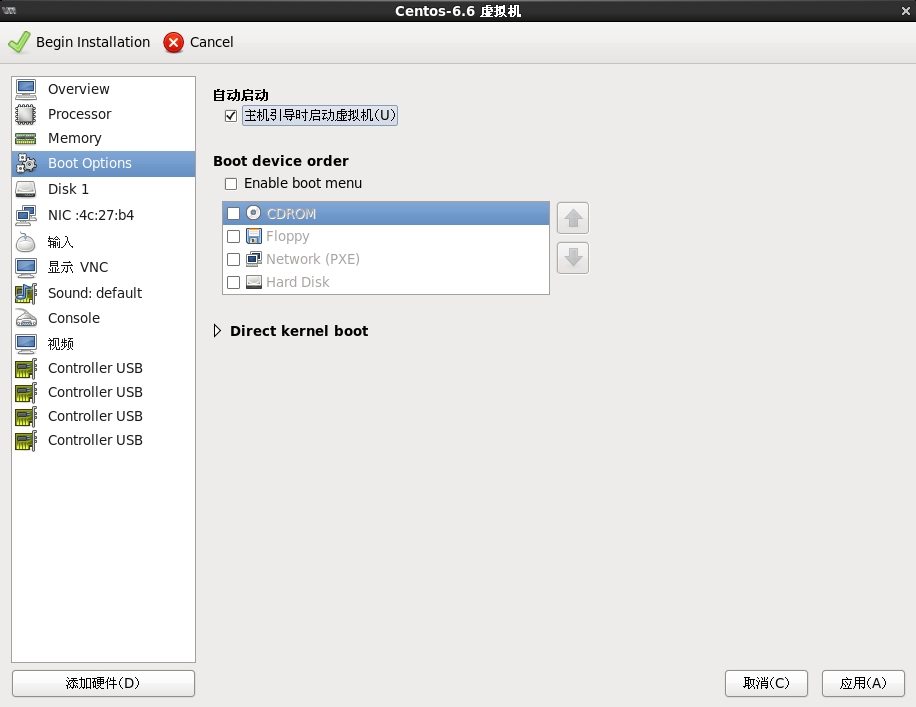

在“Overview”视图中,定位到“机器设置”,把机器设置 - 时钟偏移 - 改为“localtime”,单击“应用”按钮即可。定位到“Boot  Options”,勾选“主机引导时启动虚拟机”复选框,这样在物理宿主机启动后,这个 VM 也会启动,最后单击“应用”按钮。如果要远程管理,需要在“显示 VNC”中,将 Keymap 设置为“Copy  Local  Keymap”

KVM 虚拟化平台部署

新建虚拟机(7)

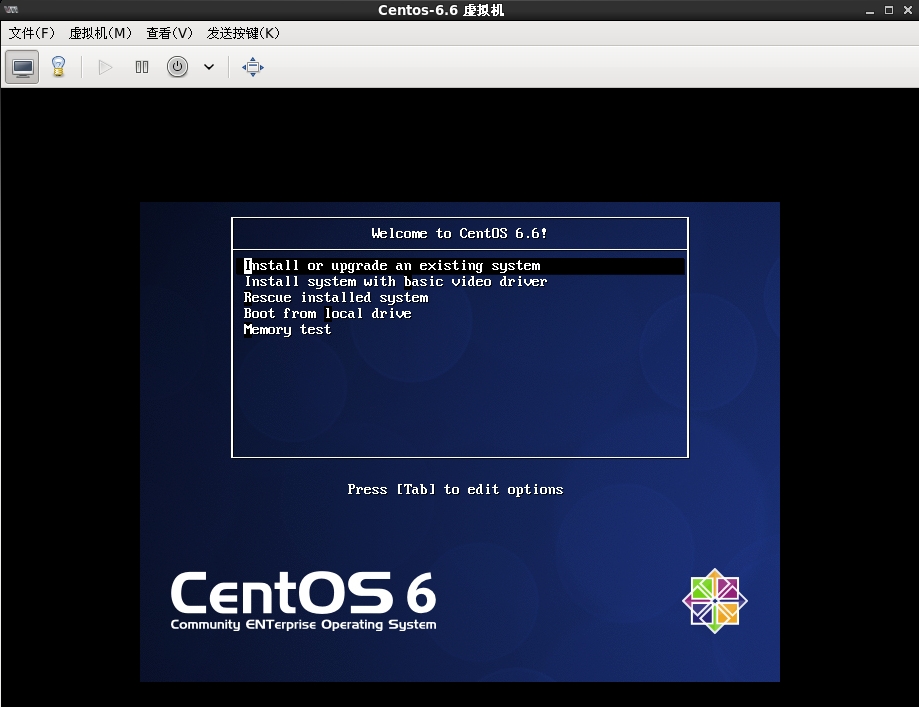

最后单击“Begin  Installation”按钮即可,整个虚拟机配置过程完成。下面就是安装操作系统的工作,和平时安装 Linux 系统一样

KVM 虚拟化平台部署

CentOS 安装界面

案例:使用 KVM 命令集管理虚拟机

一、案例分析

案例环境使用一台物理机器,一台服务器安装 Centos  6.6 的 64 位系统(即 Stranded), Centos-6.6 是在宿主机 Stranded 中安装的虚拟机

主机 操作系统 IP 地址 主要软件
StrandedCentos-6.6  x86_64192.168.1.100Xshell

Centos-6.6

Centos-6.6  x86_64192.168.1.103

Xmanager

二、案例实施

1、安装 Linux 虚拟机

安装过程同上一案例,使用 Xshell 远程控制 Stranded 主机

2、KVM 基本功能管理

(1)查看命令帮助

[root@localhost ~]# virsh  -h
……      // 省略输出内容

(2)查看 KVM 的配置文件存放目录(Centos-6.6.xml 是虚拟机系统实例的配置文件)

[root@localhost ~]# ls  /etc/libvirt/qemu
autostart  Centos-6.6.xml  networks

(3)查看虚拟机状态

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 2    Centos-6.6                  running

(4)虚拟机关机与开机

首先要确认 acpid 服务安装并运行

[root@localhost ~]# virsh  shutdown  Centos-6.6
[root@localhost ~]# virsh  start  Centos-6.6

(5)强制实例系统关闭电源

[root@localhost ~]# virsh  destroy  Centos-6.6

(6)通过配置文件启动虚拟机系统实例

[root@localhost ~]# virsh  create  /etc/libvirt/qemu/Centos-6.6.xml
[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  running

(7)挂起虚拟机

[root@localhost ~]# virsh  suspend  Centos-6.6

查看虚拟机状态

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  暂停

(8)恢复虚拟机

[root@localhost ~]# virsh  resume  Centos-6.6

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  running

(9)配置虚拟机实例伴随宿主机自动启动

[root@localhost ~]# virsh  autostart  Centos-6.6

上述命令将创建 /etc/libvirt/qemu/autostart/ 目录,目录内容为开机自动启动的系统

(10)导出虚拟机配置

[root@localhost ~]# virsh  dumpxml  Centos-6.6 >/etc/libvirt/qemu/Centos-02-6.6.xml

(11)虚拟机的删除与添加

删除虚拟机

[root@localhost ~]# virsh  shutdown Centos-6.6
[root@localhost ~]# virsh  undefine Centos-6.6

查看删除结果,Centos-6.6 的配置文件被删除,但磁盘文件不会被删除

[root@localhost ~]# ls  /etc/libvirt/qemu
autostart  Centos-02-6.6.xml  networks

通过 virsh  list  -all 查看不到 Centos-6.6 的信息,说明此虚拟机被删除

[root@localhost ~]# virsh  list –all
 Id    名称                  状态
—————————————————-

通过备份的配置文件重新定义虚拟机

[root@localhost ~]# cd  /etc/libvirt/qemu
[root@localhost qemu]# mv  Centos-02-6.6.xml  Centos-6.6.xml

重新定义虚拟机

[root@localhost qemu]# virsh  define Centos-6.6.xml

查看虚拟机信息

[root@localhost qemu]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 –    Centos-6.6                  关闭

(12)修改虚拟机配置信息(用来修改系统内存大小、磁盘文件等信息)

直接通过 vim 命令修改

[root@localhost ~]# vim  /etc/libvirt/qemu/Centos-6.6.xml

通过 virsh 命令修改

[root@localhost ~]# virsh  edit  Centos-6.6

3、KVM 文件管理

通过文件管理可以直接查看、修改、复制虚拟机的内部文件。例如,当系统因为配置问题无法启动时,可以直接修改虚拟机的文件。虚拟机磁盘文件有 raw 与 qcow2 格式,KVM 虚拟机默认使用 raw 格式,raw 格式性能最好,速度最快,其缺点是不支持一些新的功能,如镜像、Zlib 磁盘压缩、AES 加密等,针对两种格式的文件有不同的工具可供选择。这里介绍本地 YUM 安装 libguestfs-tools 后产生的命令行工具(这个工具可以直接读取 qcow2 格式的磁盘文件,因此需要将 raw 格式的磁盘文件转换成 qcow2 的格式)

(1)转换 raw 格式磁盘至 qcow2 格式

查看当前磁盘格式

[root@localhost ~]# qemu-img  info  /data_kvm/store/linux_kvm.img
image: /data_kvm/store/linux_kvm.img
file format: raw
virtual size: 10G (10737418240 bytes)
disk size: 10G

关闭虚拟机

[root@localhost ~]# virsh  shutdown  Centos-6.6

转换磁盘文件格式

[root@localhost ~]# qemu-img  convert  -f  raw  -O  qcow2  /data_kvm/store/linux_kvm.img  /data_kvm/store/linux_kvm.qcow2

(2)修改 Centos-6.6 的 xml 配置文件

[root@localhost ~]# virsh  edit  Centos-6.6
……            // 省略部分内容
    <disk type=’file’ device=’disk’>
      <driver name=’qemu’ type=’qcow2′ cache=’none’/>
      <source file=’/data_kvm/store/linux_kvm.qcow2’/>
      <target dev=’vda’ bus=’virtio’/>
      <address type=’pci’ domain=’0x0000′ bus=’0x00′ slot=’0x06′ function=’0x0’/>
    </disk>
……            // 省略部分内容

(3)virt-cat 命令,类似于 cat 命令

[root@localhost ~]# virt-cat  -a  /data_kvm/store/linux_kvm.qcow2  /etc/sysconfig/network
NETWORINT=yes
HOSTNAME=localhost.localdomain

(4)virt-edit 命令,用于编辑文件,用法与 vim 基本一致

[root@localhost ~]# virt-edit  -a  /data_kvm/store/linux_kvm.qcow2  /etc/resolv.conf
nameserver  8.8.8.8

(5)virt-df 命令用于查看虚拟机磁盘信息

[root@localhost  ~]# virt-df  -h  Centos-6.6
Filesystem                                    Size        Used      Available    Use%
Centos-6.6:/dev/sda1                          476M        32M        419M        7%
Centos-6.6:/dev/sdb1                          4.3G        4.3G          0          100%
Centos-6.6:/dev/VolGroup/lv_root              8.3G        620M        7.2G        8%

4、虚拟机克隆

(1)查看虚拟机状态

[root@localhost  ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 –    Centos-6.6                  关闭

(2)从 Centos-6.6 克隆 Centos-02-6.6

[root@localhost  ~]# virt-clone  -o  Centos-6.6  -n  Centos-02-6.6  -f  /data_kvm/store/Centos-02-6.6.qcow2

(3)查看虚拟机状态

[root@localhost  ~]# virsh  list  –all
 Id    名称                      状态
—————————————————-
 –    Centos-02-6.6              关闭
 –    Centos-6.6                关闭

(4)启动虚拟机

[root@localhost  ~]# virsh  start  Centos-02-6.6

5、虚拟机快照

KVM 虚拟机要使用快照功能,磁盘格式必须是 qcow2,之前已经将 Centos-6.6 的磁盘格式转换成了 qcow2

    下面介绍 KVM 虚拟机快照备份的过程

(1)对 Centos-6.6 创建快照

[root@localhost  ~]# virsh  snapshot-create  Centos-6.6
Domain snapshot 1440950172 created

(2)查看虚拟机快照版本信息

[root@localhost ~]# virsh  snapshot-current  Centos-6.6
<domainsnapshot>
  <name>1440950172</name>      // 快照版本号
  <state>shutoff</state>
……            // 省略部分内容

(3)查看快照信息

[root@localhost ~]# virsh  snapshot-list  Centos-6.6
 名称            Creation Time              状态
————————————————————
 1440950172      2015-08-30 23:56:12  +0800  shutoff

(4)创建新快照

[root@localhost ~]# virsh  snapshot-create  Centos-6.6
Domain snapshot 1440950433 created

(5)查看快照信息

[root@localhost ~]# virsh  snapshot-list  Centos-6.6
 名称              Creation Time              状态
————————————————————
 1440950172        2015-08-30 23:56:12  +0800  shutoff
 1440950433        2015-08-31 00:00:33  +0800  shutoff

(6)回复虚拟机状态至 1440950172

[root@localhost ~]# virsh  snapshot-revert  Centos-6.6  1440950172

(7)查看虚拟机快照版本信息

[root@localhost ~]# virsh  snapshot-current  Centos-6.6
<domainsnapshot>
  <name>1440950172</name>              // 快照版本号
  <state>shutoff</state>
……            // 省略部分输出

(8)删除快照

[root@localhost ~]# virsh  snapshot-delete  Centos-6.6  1440950172
Domain snapshot 1440950172 deleted

本文永久更新链接地址 :http://www.linuxidc.com/Linux/2016-10/136164.htm

简介

KVM 是 Kernel  Virtual  Machine 的简写,目前 Red  Hat 只支持在 64 位的 RHEL5.4 及以上的系统运行 KVM,同时硬件需要支持 VT 技术。KVM 的前身是 QEMU,2008 年被 Red  Hat 公司收购并获得一项 hypervisor 技术,不过 Red  Hat 的 KVM 被认为是将成为未来 Linux  hypervisor 的主流,准确来说,KVM 仅仅是 Linux 内核的一个模块。管理和创建完整的 KVM 虚拟机,需要更多的辅助工具。

案例:搭建 KVM 虚拟化平台

一、案例分析

1、案例概述

公司部分 Linux 服务器利用率不高,为充分利用这些 Linux 服务器,可以部署 KVM,在物理机上运行多个业务系统。例如,在运行 Nginx 的服务器上部署 KVM,然后在虚拟机上运行 Tomcat

2、案例前置知识点

KVM 自 Linux  2.6.20 版本后就直接整合到 Linux 内核,它依托 CPU 和虚拟化指令集(如 Inter-VT、AMD-V)实现高性能的虚拟化支持。由于与 Linux 内核高度整合,因此在性能、安全性、兼容性、稳定性上都有很好的表现

KVM 虚拟化平台部署

    图上简单描述了 KVM 虚拟化架构,在 KVM 环境中运行的每个虚拟化操作系统都将表现为单个独立的系统进程。因此它可以很方便地与 Linux 系统中的安全模块进行整合(SElinux),可以灵活地实现资源的管理及分配

3、案例环境

采用 CentOS  6.6  x86_64,开启 CPU 虚拟化支持

二、案例实施

1、安装方式

(1)最简单的安装方法就是在安装系统的时候,选择桌面安装,然后选择虚拟化选项

安装桌面

KVM 虚拟化平台部署

安装虚拟化平台

(2)在已有系统基础上,安装 KVM 所需软件

yum  -y  groupinstall  “Desktop”                  // 安装 GNOME 桌面环境
    yum  -y  install  qemu-kvm.x86_64                  //KVM 模块
    yum  -y  install  qemu-kvm-tools.x86_64            //KVM 调试工具,可不安装

    yum  -y  install  Python-virtinst.noarch          //python 组件,记录创建 VM 时的 xml 文件

    yum  -y  install  qemu-img.x86_64                  //qemu 组件,创建磁盘、启动虚拟机等

    yum  -y  install  bridge-utils.x86_64              // 网络支持工具

    yum  -y  install  libvirt                          // 虚拟机管理工具

    yum  -y  install  virt-manager                    // 图形界面管理虚拟机

    yum  -y  install  libguestfs*                      //virt-cat 等命令的支持软件包

(3)验证。重启系统后,查看 CPU 是否支持虚拟化,对于 Inter 服务器可以 通过一下命令查看,只要有输出就说明 CPU 支持虚拟化;AMD 服务器可用 cat  /proc/cpuinfo  |  grep  smv 命令查看

[root@localhost ~]# cat  /proc/cpuinfo  |  grep  vmx
flags: fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts mmx fxsr sse sse2 ss syscall nx pdpe1gb rdtscp lm constant_tsc up arch_perfmon pebs bts xtopology tsc_reliable nonstop_tsc aperfmperf unfair_spinlock pni pclmulqdq vmx ssse3 fma cx16 pcid sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave avx f16c rdrand hypervisor lahf_lm abm ida arat epb xsaveopt pln pts dts tpr_shadow vnmi ept vpid fsgsbase bmi1 avx2 smep bmi2 invpcid

检查 KVM 模块是否安装:

[root@localhost ~]# lsmod  |  grep  kvm
kvm_intel              55496  0
kvm                  337772  1 kvm_intel

2、设置 KVM 网络

宿主服务器安装完成 KVM,首先要设定网络,在 libvirt 中运行 KVM 网络有两种方法:NAT 和 Bridge,默认是 NAT

    关于两种模式的说明:

(1)用户模式,即 NAT 方式,这种方式是默认网络,数据包由 NAT 方式通过主机的接口进行传送,可以访问外网,但是无法从外部访问虚拟机网络

(2)桥接模式,这种模式允许虚拟机像一台独立的主机一样拥有网络,外部的机器可以直接访问到虚拟机内部,但需要网卡支持,一般有线网卡都支持

这里以 Bridge(桥接)为例

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:29:4C:0C:24
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=none
BRIDGE=”br0″

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0
DEVICE=br0
TYPE=Bridge
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=dhcp

重启 network 服务

[root@localhost ~]# service network restart
正在关闭接口 br0:[确定]
正在关闭接口 eth0:[确定]
关闭环回接口:[确定]
弹出环回接口:[确定]
弹出界面 eth0:[确定]
弹出界面 br0:
正在决定 br0 的 IP 信息 … 完成。[确定]

确认 IP 地址信息

[root@localhost ~]# ifconfig
br0      Link encap:Ethernet  HWaddr 00:0C:29:4C:0C:24
          inet addr:192.168.0.106  Bcast:192.168.0.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe4c:c24/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:70 errors:0 dropped:0 overruns:0 frame:0
          TX packets:25 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:69660 (68.0 KiB)  TX bytes:3066 (2.9 KiB)

eth0      Link encap:Ethernet  HWaddr 00:0C:29:4C:0C:24
          inet6 addr: fe80::20c:29ff:fe4c:c24/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:28413 errors:0 dropped:0 overruns:0 frame:0
          TX packets:20243 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:37239885 (35.5 MiB)  TX bytes:1683986 (1.6 MiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:140 errors:0 dropped:0 overruns:0 frame:0
          TX packets:140 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:12096 (11.8 KiB)  TX bytes:12096 (11.8 KiB)

virbr0    Link encap:Ethernet  HWaddr 52:54:00:0B:01:73
          inet addr:192.168.122.1  Bcast:192.168.122.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)

出现以上信息,说明网卡桥接成功了

3、KVM 管理

[root@localhost ~]# virt-manager

virt-manager 是基于 libvirt 的图像化虚拟机管理软件。请注意,不同的发行版上 virt-manager 的版本可能不同,图形界面和操作方法可能不同。本文使用了 Centos  6 企业版。创建 KVM 虚拟机最简单的方法是通过 virt-manager 接口。从控制台窗口启动这个工具,以 root 身份输入 virt-manager 命令

KVM 虚拟化平台部署

虚拟机管理界面

虚拟机管理步骤如下

(1)创建存储池,双击 localhost(QEMU),选择“存储选项卡”,然后单击“+”按钮新建存储池。单击“前进”按钮,根据提示输入或浏览以设置存储目录,如 /data_kvm/store,最后单击“完成”按钮即可

KVM 虚拟化平台部署

创建存储池

(2)以同样的操作创建一个镜像存储池,命名为 linux_iso,目录为 /data_kvm/iso 即可。在安装操作系统时,我们把镜像上传到服务器目录 /data_kvm/iso

KVM 虚拟化平台部署

创建镜像存储池


(3)创建存储卷,单击刚创建好的“linux”,单击对话框右下角的“新建卷”按钮建立一个存储卷,并设置最大容量与分配容量

KVM 虚拟化平台部署

创建存储卷

(4)单击“完成”按钮后,回到虚拟系统管理器。右击“localhost(QEMU)”,然后选择“新建”选项,在弹出的对话框中将虚拟机名称命令为“Centos-6.6”,然后单击“前进”按钮

KVM 虚拟化平台部署

新建虚拟机(1)

单击“浏览”按钮选择镜像文件,再选择操作系统类型及版本

KVM 虚拟化平台部署

新建虚拟机(2)

单击“前进”按钮,在对话框中适当分配内存和 CPU 资源,如 1 核 CPU、512MB 内存

KVM 虚拟化平台部署

 新建虚拟机(3)


    单击“前进”按钮,在对话框中勾选“立即分配整个磁盘”复选框,点选“管理的或者其他现有存储”单选按钮,单击“浏览”按钮选择文件,然后单击“前进”按钮

KVM 虚拟化平台部署

新建虚拟机(4)

    在所示的对话框中勾选“在安装前自定义配置”复选框,单击“完成”按钮,弹出对话框

KVM 虚拟化平台部署

新建虚拟机(5)

KVM 虚拟化平台部署

新建虚拟机(6)

在“Overview”视图中,定位到“机器设置”,把机器设置 - 时钟偏移 - 改为“localtime”,单击“应用”按钮即可。定位到“Boot  Options”,勾选“主机引导时启动虚拟机”复选框,这样在物理宿主机启动后,这个 VM 也会启动,最后单击“应用”按钮。如果要远程管理,需要在“显示 VNC”中,将 Keymap 设置为“Copy  Local  Keymap”

KVM 虚拟化平台部署

新建虚拟机(7)

最后单击“Begin  Installation”按钮即可,整个虚拟机配置过程完成。下面就是安装操作系统的工作,和平时安装 Linux 系统一样

KVM 虚拟化平台部署

CentOS 安装界面

案例:使用 KVM 命令集管理虚拟机

一、案例分析

案例环境使用一台物理机器,一台服务器安装 Centos  6.6 的 64 位系统(即 Stranded), Centos-6.6 是在宿主机 Stranded 中安装的虚拟机

主机 操作系统 IP 地址 主要软件
StrandedCentos-6.6  x86_64192.168.1.100Xshell

Centos-6.6

Centos-6.6  x86_64192.168.1.103

Xmanager

二、案例实施

1、安装 Linux 虚拟机

安装过程同上一案例,使用 Xshell 远程控制 Stranded 主机

2、KVM 基本功能管理

(1)查看命令帮助

[root@localhost ~]# virsh  -h
……      // 省略输出内容

(2)查看 KVM 的配置文件存放目录(Centos-6.6.xml 是虚拟机系统实例的配置文件)

[root@localhost ~]# ls  /etc/libvirt/qemu
autostart  Centos-6.6.xml  networks

(3)查看虚拟机状态

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 2    Centos-6.6                  running

(4)虚拟机关机与开机

首先要确认 acpid 服务安装并运行

[root@localhost ~]# virsh  shutdown  Centos-6.6
[root@localhost ~]# virsh  start  Centos-6.6

(5)强制实例系统关闭电源

[root@localhost ~]# virsh  destroy  Centos-6.6

(6)通过配置文件启动虚拟机系统实例

[root@localhost ~]# virsh  create  /etc/libvirt/qemu/Centos-6.6.xml
[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  running

(7)挂起虚拟机

[root@localhost ~]# virsh  suspend  Centos-6.6

查看虚拟机状态

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  暂停

(8)恢复虚拟机

[root@localhost ~]# virsh  resume  Centos-6.6

[root@localhost ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 3    Centos-6.6                  running

(9)配置虚拟机实例伴随宿主机自动启动

[root@localhost ~]# virsh  autostart  Centos-6.6

上述命令将创建 /etc/libvirt/qemu/autostart/ 目录,目录内容为开机自动启动的系统

(10)导出虚拟机配置

[root@localhost ~]# virsh  dumpxml  Centos-6.6 >/etc/libvirt/qemu/Centos-02-6.6.xml

(11)虚拟机的删除与添加

删除虚拟机

[root@localhost ~]# virsh  shutdown Centos-6.6
[root@localhost ~]# virsh  undefine Centos-6.6

查看删除结果,Centos-6.6 的配置文件被删除,但磁盘文件不会被删除

[root@localhost ~]# ls  /etc/libvirt/qemu
autostart  Centos-02-6.6.xml  networks

通过 virsh  list  -all 查看不到 Centos-6.6 的信息,说明此虚拟机被删除

[root@localhost ~]# virsh  list –all
 Id    名称                  状态
—————————————————-

通过备份的配置文件重新定义虚拟机

[root@localhost ~]# cd  /etc/libvirt/qemu
[root@localhost qemu]# mv  Centos-02-6.6.xml  Centos-6.6.xml

重新定义虚拟机

[root@localhost qemu]# virsh  define Centos-6.6.xml

查看虚拟机信息

[root@localhost qemu]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 –    Centos-6.6                  关闭

(12)修改虚拟机配置信息(用来修改系统内存大小、磁盘文件等信息)

直接通过 vim 命令修改

[root@localhost ~]# vim  /etc/libvirt/qemu/Centos-6.6.xml

通过 virsh 命令修改

[root@localhost ~]# virsh  edit  Centos-6.6

3、KVM 文件管理

通过文件管理可以直接查看、修改、复制虚拟机的内部文件。例如,当系统因为配置问题无法启动时,可以直接修改虚拟机的文件。虚拟机磁盘文件有 raw 与 qcow2 格式,KVM 虚拟机默认使用 raw 格式,raw 格式性能最好,速度最快,其缺点是不支持一些新的功能,如镜像、Zlib 磁盘压缩、AES 加密等,针对两种格式的文件有不同的工具可供选择。这里介绍本地 YUM 安装 libguestfs-tools 后产生的命令行工具(这个工具可以直接读取 qcow2 格式的磁盘文件,因此需要将 raw 格式的磁盘文件转换成 qcow2 的格式)

(1)转换 raw 格式磁盘至 qcow2 格式

查看当前磁盘格式

[root@localhost ~]# qemu-img  info  /data_kvm/store/linux_kvm.img
image: /data_kvm/store/linux_kvm.img
file format: raw
virtual size: 10G (10737418240 bytes)
disk size: 10G

关闭虚拟机

[root@localhost ~]# virsh  shutdown  Centos-6.6

转换磁盘文件格式

[root@localhost ~]# qemu-img  convert  -f  raw  -O  qcow2  /data_kvm/store/linux_kvm.img  /data_kvm/store/linux_kvm.qcow2

(2)修改 Centos-6.6 的 xml 配置文件

[root@localhost ~]# virsh  edit  Centos-6.6
……            // 省略部分内容
    <disk type=’file’ device=’disk’>
      <driver name=’qemu’ type=’qcow2′ cache=’none’/>
      <source file=’/data_kvm/store/linux_kvm.qcow2’/>
      <target dev=’vda’ bus=’virtio’/>
      <address type=’pci’ domain=’0x0000′ bus=’0x00′ slot=’0x06′ function=’0x0’/>
    </disk>
……            // 省略部分内容

(3)virt-cat 命令,类似于 cat 命令

[root@localhost ~]# virt-cat  -a  /data_kvm/store/linux_kvm.qcow2  /etc/sysconfig/network
NETWORINT=yes
HOSTNAME=localhost.localdomain

(4)virt-edit 命令,用于编辑文件,用法与 vim 基本一致

[root@localhost ~]# virt-edit  -a  /data_kvm/store/linux_kvm.qcow2  /etc/resolv.conf
nameserver  8.8.8.8

(5)virt-df 命令用于查看虚拟机磁盘信息

[root@localhost  ~]# virt-df  -h  Centos-6.6
Filesystem                                    Size        Used      Available    Use%
Centos-6.6:/dev/sda1                          476M        32M        419M        7%
Centos-6.6:/dev/sdb1                          4.3G        4.3G          0          100%
Centos-6.6:/dev/VolGroup/lv_root              8.3G        620M        7.2G        8%

4、虚拟机克隆

(1)查看虚拟机状态

[root@localhost  ~]# virsh  list  –all
 Id    名称                        状态
—————————————————-
 –    Centos-6.6                  关闭

(2)从 Centos-6.6 克隆 Centos-02-6.6

[root@localhost  ~]# virt-clone  -o  Centos-6.6  -n  Centos-02-6.6  -f  /data_kvm/store/Centos-02-6.6.qcow2

(3)查看虚拟机状态

[root@localhost  ~]# virsh  list  –all
 Id    名称                      状态
—————————————————-
 –    Centos-02-6.6              关闭
 –    Centos-6.6                关闭

(4)启动虚拟机

[root@localhost  ~]# virsh  start  Centos-02-6.6

5、虚拟机快照

KVM 虚拟机要使用快照功能,磁盘格式必须是 qcow2,之前已经将 Centos-6.6 的磁盘格式转换成了 qcow2

    下面介绍 KVM 虚拟机快照备份的过程

(1)对 Centos-6.6 创建快照

[root@localhost  ~]# virsh  snapshot-create  Centos-6.6
Domain snapshot 1440950172 created

(2)查看虚拟机快照版本信息

[root@localhost ~]# virsh  snapshot-current  Centos-6.6
<domainsnapshot>
  <name>1440950172</name>      // 快照版本号
  <state>shutoff</state>
……            // 省略部分内容

(3)查看快照信息

[root@localhost ~]# virsh  snapshot-list  Centos-6.6
 名称            Creation Time              状态
————————————————————
 1440950172      2015-08-30 23:56:12  +0800  shutoff

(4)创建新快照

[root@localhost ~]# virsh  snapshot-create  Centos-6.6
Domain snapshot 1440950433 created

(5)查看快照信息

[root@localhost ~]# virsh  snapshot-list  Centos-6.6
 名称              Creation Time              状态
————————————————————
 1440950172        2015-08-30 23:56:12  +0800  shutoff
 1440950433        2015-08-31 00:00:33  +0800  shutoff

(6)回复虚拟机状态至 1440950172

[root@localhost ~]# virsh  snapshot-revert  Centos-6.6  1440950172

(7)查看虚拟机快照版本信息

[root@localhost ~]# virsh  snapshot-current  Centos-6.6
<domainsnapshot>
  <name>1440950172</name>              // 快照版本号
  <state>shutoff</state>
……            // 省略部分输出

(8)删除快照

[root@localhost ~]# virsh  snapshot-delete  Centos-6.6  1440950172
Domain snapshot 1440950172 deleted

本文永久更新链接地址 :http://www.linuxidc.com/Linux/2016-10/136164.htm

正文完
星哥说事-微信公众号
post-qrcode
 0
星锅
版权声明:本站原创文章,由 星锅 于2022-01-21发表,共计21618字。
转载说明:除特殊说明外本站文章皆由CC-4.0协议发布,转载请注明出处。
【腾讯云】推广者专属福利,新客户无门槛领取总价值高达2860元代金券,每种代金券限量500张,先到先得。
阿里云-最新活动爆款每日限量供应
评论(没有评论)
验证码
【腾讯云】云服务器、云数据库、COS、CDN、短信等云产品特惠热卖中
