两台笔记本搭建OpenvSwitch网络

共计 1908 个字符，预计需要花费 5 分钟才能阅读完成。

环境说明：

笔记本 A、B 均运行 Ubuntu 14.04，两台笔记本通过无线网卡上网，用一根网线连接两台笔记本的有线网卡。

网络拓扑：

其中，vm1 vm2 S1 位于笔记本 A，vm3 vm4 S2 位于笔记本 B。

所有 VM 均为 virtualBox 虚拟机 (CorePlus.iso 是一个很轻量的 Linux 版本)。

操作步骤：

（1）在两台笔记本上安装 OVS

sudo apt-get install openvswitch-switch

（2）在两台笔记本上新建网桥，并将有线网卡 eth0 添加到网桥中

（注意以下 s1、s2 分别是两个笔记本上创建的网桥的名字）

笔记本 A:

sudo ovs-vsctl add-br s1

sudo ovs-vsctl add-port s1 eth0

笔记本 B:

sudo ovs-vsctl add-br s2

sudo ovs-vsctl add-port s2 eth0

（3）在两台笔记本上创建虚拟机，并且连接到 ovs 交换机上

笔记本 A：

以下脚本首先创建了两个虚拟网卡，并将此网卡桥接到 ovs 交换机中

#!/bin/bash

function add_port()
{
    ovs=${1};
    node=${2};

    echo $ovs –tap port– $node;
    port=vnet-${ovs}-${node};

    sudo ip tuntap add mode tap $port;
    sudo ip link set $port up;
    sudo ovs-vsctl add-port $ovs $port;
}

add_port s1 h1;
add_port s1 h2;

运行脚本之后，ifconfig 能看到 vnet-s1-h1 vnet-s1-h2 两块网卡。

然后在 VirtualBox 创建虚拟机 vm1 和 vm2，每个虚拟机的网络配置为：

vm1、vm2 的第一块网卡均选择 NAT，这是为了虚拟机能够访问外网，以便安装软件等。

vm1 的第二块网卡设置为桥接，然后网卡选择 vnet-s1-h1；

vm2 的第二块网卡设置为桥接，然后网卡选择 vnet-s1-h2；

笔记本 A 上的两个虚拟机便创建好了。为两个 vm 设置 ip 为 10.0.0.1 和 10.0.0.2。

笔记本 B 同上，只需把 s1 改为 s2 即可。为两个 vm 设置 ip 为 10.0.0.3 和 10.0.0.4。

（4）虚拟机开起来之后，分别在 A、B 上设置网桥 s1、s2 的控制器地址：

运行控制器的机器需要 A、B 均能访问，所以在 A、B 上运行都行。

假设在 A 上运行控制器：

java -jar target/floodlight.jar

（floodlight 是一个 SDN 控制器）

然后为 A、B 上的网桥 s1、s2 设置控制器地址：

A:

sudo ovs-vsctl set-controller s1 tcp:<controller_ip>:6653

B:

sudo ovs-vsctl set-controller s2 tcp:<controller_ip>:6653

其中，controller_ip 是运行控制器的机器的 ip。（此处即为 A 的 IP 地址）

注意：6653 是 floodlight 控制器监听的端口，在 1.0 版本以前，监听端口为 6633。

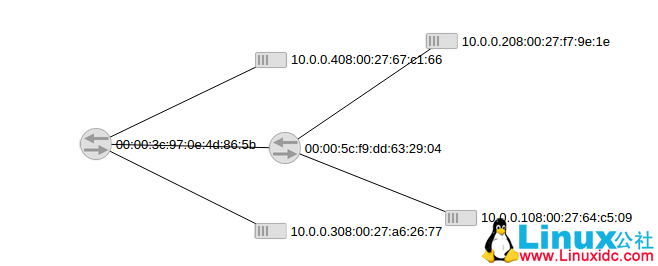

（5）访问 <controller_ip>:8080/ui/index.html，在 floodlight 的 web 界面查看拓扑。

如：http://155.98.39.126:8080/ui/index.html

完。
