CentOS 7.0下安装部署LVS

141次阅读

共计 8045 个字符，预计需要花费 21 分钟才能阅读完成。

系统：CentOS Linux release 7.0.1406 (Core)
首先, 设置系统语言格式, 用系统自带的 yum 命令安装、升级所需的程序库
#LANG=C
yuminstall gcc gcc-c++ libtool libtool-libs kernel kernel-devel libjpeglibjpeg-devel libpng libpng-devel libtiff libtiff-devel gettext gettext-devellibxml2 libxml2-devel zlib-devel net-snmp file glib2 glib2-devel bzip2 diff*openldap-devel bzip2-devel ncurses* curl e2fsprogs e2fsprogs-devel krb5krb5-devel libidn libidn-devel openssl openssl-devel vim-minimal unzip freetypefreetype-devel png jpeg zlib gd php-gd* libiconv libevent mhash mcryptyum-fastestmirror ntp patch flex bison tar pcre pcre-devel pcre-static automakeautoconf glibc glibc-devel openldap nss_ldap openldap-clients openldap-serverslibart_lgpl-devel pixman pixman-devel pango-devel* cairo-devel* perl-*curl-devel make apr* keyutils keyutils-libs-devel kernel-headers compat* mpfrcpp libgomp libstdc++-devel ppl cloog-ppl libcom_err-devel libsepol-devellibselinux-devel libXpm* php-common

一、安装前系统设置
1、修改当前的最大打开文件数
echo -e “ulimit -SHn 51200” >> /etc/rc.local
echo -e “ulimit -SHn 51200” >> /etc/profile
echo -e “* soft nofile 51200” >> /etc/security/limits.conf
echo -e “* hard nofile 51200” >> /etc/security/limits.conf
source /etc/profile

2、防火墙设置

centos7.0 默认防火墙为 firewalld（为了测试，关闭默认防火墙，使用 iptables 防火墙）

systemctl stop firewalld.service #停止 firewall
systemctl disable firewalld.service #禁止 firewall 开机启动
查看默认防火墙状态：
firewall-cmd –state
not running

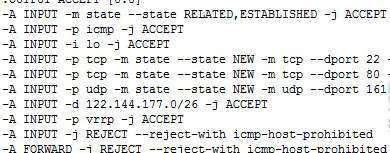

vi /etc/sysconfig/iptables

CentOS 7.0 下安装部署 LVS

/bin/systemctl enableiptables.service
/bin/systemctl restartiptables.service

3、修改 selinux
sed -i ‘s/SELINUX=enforcing/#SELINUX=enforcing/’/etc/selinux/config
sed -i ‘s/SELINUXTYPE=targeted/#SELINUXTYPE=targeted/’/etc/selinux/config
echo -e “SELINUX=disabled” >>/etc/selinux/config

4、卸载 java 包
rpm -qa | grep java
（查询出来的 java 包都卸载）

5. 重启 reboot

二、安装 lvs
122.144.166.21：LVS_MASTER
122.144.166.22：LVS_BACKUP
122.144.177.21：LVS_MASTER_VIP
real_server：122.144.166.100
real_server：122.144.166.101

安装所需依赖包
yum install popt-static kernel-devel make gcc openssl-devel lftplibnl* popt* openssl-devel lftplibnl* popt* libnl* libpopt* gcc*

1、lvs 安装部署：在两台 LVS Server 上安装 lvs、keepalived 软件（LVS_MASTER & LVS_BACKUP）
查看内核模块是否支持
lsmod | grep ip_vs #发现没有

2、安装 ipvsadm
wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz
tar zxf ipvsadm-1.26.tar.gz
cd ipvsadm-1.26
rpm -qa | grep kernel-devel（默认已经安装）
make && make install
加载 ip_vs 模块
# 执行 ipvsadm 命令加载
ipvsadm

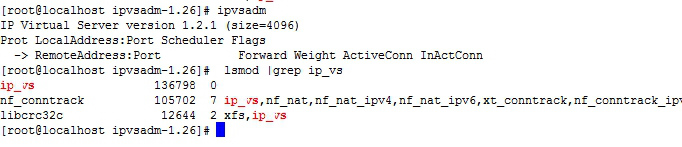

# 查看结果 (能够显示表示成功)

CentOS 7.0 下安装部署 LVS

3、keepalived 安装部署：
wget http://www.keepalived.org/software/keepalived-1.2.16.tar.gz
tar -zxvf keepalived-1.2.16.tar.gz
cd keepalived-1.2.16/
./configure
make && make install

######### 将 keepalived 做成启动服务，方便管理 ##########
cp /usr/local/etc/rc.d/init.d/keepalived /etc/init.d/
cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
mkdir /etc/keepalived/
cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
cp /usr/local/sbin/keepalived /usr/sbin/
service keepalived restart

4、开启路由转发
vi /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.conf.lo.arp_ignore = 0
net.ipv4.conf.lo.arp_announce = 0
net.ipv4.conf.all.arp_ignore = 0
net.ipv4.conf.all.arp_announce = 0
刷新系统变量, 使系统文件变更马上生效
sysctl –p
echo 1> /proc/sys/net/ipv4/ip_forward

5、在 LVS_MASTER 上配置虚拟 vip 地址
ifconfig lo:0 122.144.177.21 netmask 255.255.255.192 broadcast 122.144.177.255（我这里使用 122.144.177.21 为漂移地址，建议增加 lo:0 配置文件，为防止重启失效）

6、配置 Keepalived
################ 个例详细介绍 #########################
vi /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_idLVS_DEVEL_MASTER #表示运行 keepalived 服务器的一个标识。发邮件时显示在邮件主题的信息
}
vrrp_instance VI_1 {
state MASTER #指定 keepalived 的角色，MASTER 表示此主机是主服务器，BACKUP 表示此主机是备用服务器
interface em1 #指定 HA 监测网络的接口
virtual_router_id 51 #虚拟路由标识，这个标识是一个数字，同一个 vrrp 实例使用唯一的标识。即同一 vrrp_instance 下，MASTER 和 BACKUP 必须是一致的
priority 100 #定义优先级，数字越大，优先级越高，在同一个 vrrp_instance 下，MASTER 的优先级必须大于 BACKUP 的优先级
advert_int 1 #设定 MASTER 与 BACKUP 负载均衡器之间同步检查的时间间隔，单位是秒
authentication {# 设置验证类型和密码
auth_type PASS #设置验证类型，主要有 PASS 和 AH 两种
auth_pass 1111 #设置验证密码，在同一个 vrrp_instance 下，MASTER 与 BACKUP 必须使用相同的密码才能正常通信
}
virtual_ipaddress {# 设置虚拟 IP 地址，可以设置多个虚拟 IP 地址，每行一个
122.144.177.21
}
}
virtual_server 122.144.177.21 80 {# 设置虚拟服务器，需要指定虚拟 IP 地址和服务端口，IP 与端口之间用空格隔开
delay_loop 6 #设置运行情况检查时间，单位是秒
lb_algo rr #设置负载调度算法，这里设置为 rr，即轮询算法 lb_kind DR #设置 LVS 实现负载均衡的机制，有 NAT、TUN、DR 三个模式可选
nat_mask 255.255.255.0
persistence_timeout 50#会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的 session 共享提供了一个很好的解决方案。#有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。# 需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果 50 秒内没有执行任何操作，#那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受 50 秒的时间限制
protocol TCP #指定转发协议类型，有 TCP 和 UDP 两种
real_server122.144.166.100 80 {# 配置服务节点 1，需要指定 realserver 的真实 IP 地址和端口，IP 与端口之间用空格隔开
weight 1 #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器,# 分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源
connect_timeout 3 #表示 3 秒无响应超时
nb_get_retry 3# 表示重试次数
delay_before_retry 3 #表示重试间隔
}
real_server 122.144.166.101 80 {
weight 1
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
######################LVS_MASTER####################
! Configuration File for keepalived
global_defs {
router_id LVS_DEVEL_MASTER
}
vrrp_instance VI_1 {
state MASTER
interface em1
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
122.144.177.21
}
}
virtual_server 122.144.177.21 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 122.144.166.100 80 {
weight 1
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
real_server 122.144.166.101 80 {
weight 1
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
###################### LVS_BACKUP ####################
! Configuration File for keepalived
global_defs {
router_id LVS_DEVEL_BACKUP
}
vrrp_instance VI_1 {
state BACKUP
interface em1
virtual_router_id 51
priority 90
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
122.144.177.21
}
}
virtual_server 122.144.177.21 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 122.144.166.100 80 {
weight 1
connect_timeout3
nb_get_retry 3
delay_before_retry 3
}
real_server 122.144.166.101 80 {
weight 1
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
################################################
配置 keepalived 自启动
chkconfig –level 0123456 keepalived on
查看自启动状态
chkconfig –list keepalived
主备开启 keepalived 服务 service keepalived restart
################################################

7. 测试 #### 高可用性测试####

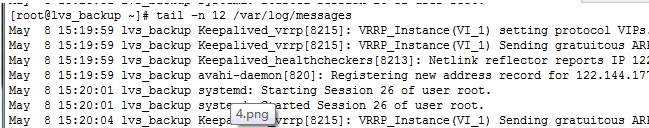

模拟故障，将 CentOS-LVS_MASTER 上的 keepalived 服务停掉，然后观察 CentOS-LVS_BACKUP 上的日志，信息如下
CentOS 7.0 下安装部署 LVS
从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为 MASTER 角色，并且接管了主机的虚拟 IP 资源，最后将虚拟 IP 绑定在 em1 设备上
将 CentOS-LVS_MASTER 上的 keepalived 服务开启后，CentOS-LVS_BACKUP 的日志状态
CentOS 7.0 下安装部署 LVS
从日志可知，备机在检测到主机重新恢复正常后，释放了虚拟 IP 资源重新成为 BACKUP 角色.
############################################
Web 服务器设置（122.144.166.100、122.144.166.101）
###########################################
在 WEB1 和 WEB2 机器上编辑如下文件
vi /home/shell/lvs_real.sh
#!/bin/bash
# description: Config realserver
#Written by :http://kerry.blog.51cto.com
SNS_VIP=122.144.177.21
/etc/rc.d/init.d/functions
case “$1” in
start)
/sbin/ifconfig lo:0 $SNS_VIP netmask255.255.255.0 broadcast $SNS_VIP
/sbin/route add -host $SNS_VIP dev lo:0
echo “1” >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo “2”>/proc/sys/net/ipv4/conf/lo/arp_announce
echo “1”>/proc/sys/net/ipv4/conf/all/arp_ignore
echo “2”>/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p >/dev/null 2>&1
echo “RealServer Start OK”
;;
stop)
/sbin/ifconfig lo:0 down
/sbin/route del $SNS_VIP >/dev/null2>&1
echo “0”>/proc/sys/net/ipv4/conf/lo/arp_ignore
echo “0”>/proc/sys/net/ipv4/conf/lo/arp_announce
echo “0”>/proc/sys/net/ipv4/conf/all/arp_ignore
echo “0”>/proc/sys/net/ipv4/conf/all/arp_announce
echo “RealServer Stoped”
;;
*)
echo “Usage: $0 {start|stop}”
exit 1
esac
exit 0
##############################################
赋给执行权限
chmod 777 /home/shell/lvs_real.sh
chmod 755 /etc/rc.d/init.d/functions 别人的配置文档中没这个步骤，我不知道为什么总是说执行到这句时没有权限，所以我添加了执行权限
chmod 755 /home/shell/lvs_real.sh
/home/shell/lvs_real.sh start
