Linux 双网卡绑定实践

共计 2155 个字符，预计需要花费 6 分钟才能阅读完成。

前言

工作中主要以 SUSE 为主，网络作为整个高可用架构中最重要的环节之一，在物理上一般是双网卡绑定模式，通常使用默认的 mode=1(active-backup) 作为主备关系。

在最近测试大数据的生产服务器中，考虑到性能优先，所以将绑定模式设置为 mode=6(balance-alb)，使用负载均衡提高 1 倍流量。与此同时针对 SuSE HA 架构由 Skybility HA 往 Corosync/Openais+Pacemaker 的测试过程中，配合网络交换机 Port Channel 链路聚合采用 mode=0(balance-rr)，凭借平衡轮询实现网络中断 0 丢包。

下文以 CentOS 为例 (Red Hat 类似)，其它平台双网卡设置都较为简单，SuSE(YaST)，AIX(SMIT)，Windows(Intel)，如果大家有需求可以回复留言，我会在后续更新和补充。

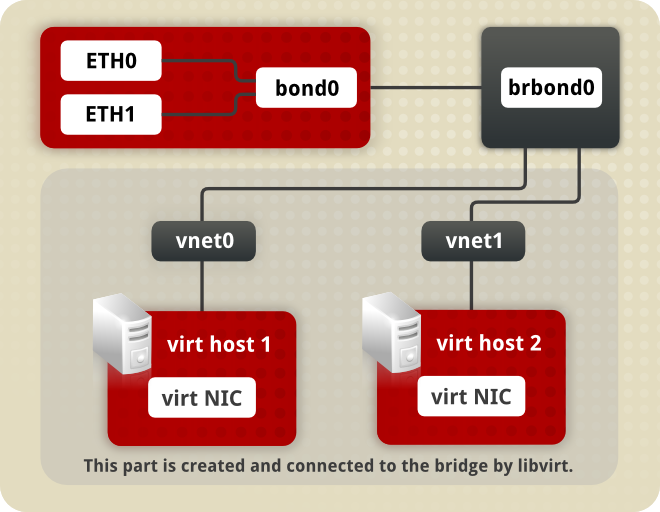

遵循高可用原则，实现失效保护和负载均衡

扩展阅读

• 七种网卡绑定模式详解 – http://www.linuxidc.com/Linux/2014-10/107515.htm

基础配置信息

常用的三种 Bond 模式

配置过程以 mode= 6 为例，其它 7 种模式请参考扩展阅读

mode=0：平衡负载模式，有自动备援，但需要”Switch”支援及设定。mode=1：自动备援模式，其中一条线若断线，其他线路将会自动备援。mode=6：平衡负载模式，有自动备援，不必”Switch”支援及设定。

物理接口

CentOS 版本

1. datanode01:~>cat /etc/RedHat–release
2. CentOS release 6.4(Final)

禁用 NetworkManager

1. # 立即关闭禁用 NetworkManager 并禁用开机自启动
2. /etc/init.d/NetworkManager stop
3. chkconfig NetworkManager off
4. /etc/init.d/network restart

关闭 iptables 和 selinux(可选)

1. # 立即关闭 iptables 并禁用开机自启动
2. /etc/init.d/iptables stop
3. chkconfig iptables off
4.
5. # 立即关闭 selinux 并永久禁用
6. setenforce 0
7. sed –i ‘s/SELINUX=enforcing/SELINUX=disabled/‘/etc/selinux/config

修改主机名

1. vi /etc/sysconfig/network
2.
3. NETWORKING=yes
4. HOSTNAME=namenode01
5.
6. # 刷新生效
7. hostname namnode01
8. source /etc/sysconfig/network

配置 IP

私有地址

1. cd /etc/sysconfig/network–scripts
2.
3. [root@datanode09 network–scripts]# cat ifcfg–eth3
4. DEVICE=eth3
5. ONBOOT=yes
6. BOOTPROTO=none
7. IPADDR=10.129.46.19
8. NETMASK=255.255.255.0
9. IPV6INIT=no
10. USERCTL=no

双网卡绑定

1. cd /etc/sysconfig/network–scripts
2.
3. # 编辑 eth0
4. cat > ifcfg–eth0 << EOF
5. DEVICE=eth0
6. ONBOOT=yes
7. BOOTPROTO=none
8. USERCTL=no
9. MASTER=bond0
10. EOF
11.
12. # 编辑 eth2
13. cat > ifcfg–eth2 << EOF
14. DEVICE=eth2
15. ONBOOT=yes
16. BOOTPROTO=none
17. USERCTL=no
18. MASTER=bond0
19. EOF
20.
21. # 编辑 bond0
22. cat > ifcfg–bond0 << EOF
23. DEVICE=bond0
24. TYPE=Ethernet
25. ONBOOT=yes
26. BOOTPROTO=none
27. IPADDR=10.3.3.214
28. NETMASK=255.255.255.0
29. GATEWAY=10.3.3.1
30. IPV6INIT=no
31. USERCTL=no
32. EOF
33.
34. # 设置 bond 参数，注意 mode 选择
35. cat >/etc/modprobe.conf << EOF
36. alias bond0 bonding
37. options bond0 miimon=100 mode=6
38. EOF
39.
40. # 加入开机自启动参数
41. cat >>/etc/rc.local<< EOF
42. ifenslave bond0 eth0 eth2
43. EOF
44.
45. # 重启网卡
46. service network restart
47.
48. # 使绑定网卡立即生效
49. ifenslave bond0 eth0 eth2
50.
51. # 测试绑定网络
52. ping 10.3.3.1
53.

常用 3 种网卡绑定模式对比

mode=0

中断任意一条链路或恢复链路，网络 0 丢包

优点：流量提高 1 倍

缺点：需要接入同一交换机做聚合配置，无法保证物理交换机高可用 (Cisco 似乎有解决方案？）

mode=1

中断任意一条链路丢失 1 - 3 个包 (秒)，恢复链路时 0 丢包

优点：交换机无需配置

缺点：如上

mode=6

中断任意一条链路 0 丢包，恢复链路时丢失 10-15 个包 (秒)

优点：交换机无需配置，流量提高 1 倍

缺点：恢复链路时丢包时间过长
