使用Linux系统(PC机)做路由转发

103次阅读
没有评论

共计 6426 个字符,预计需要花费 17 分钟才能阅读完成。

1、网络拓扑

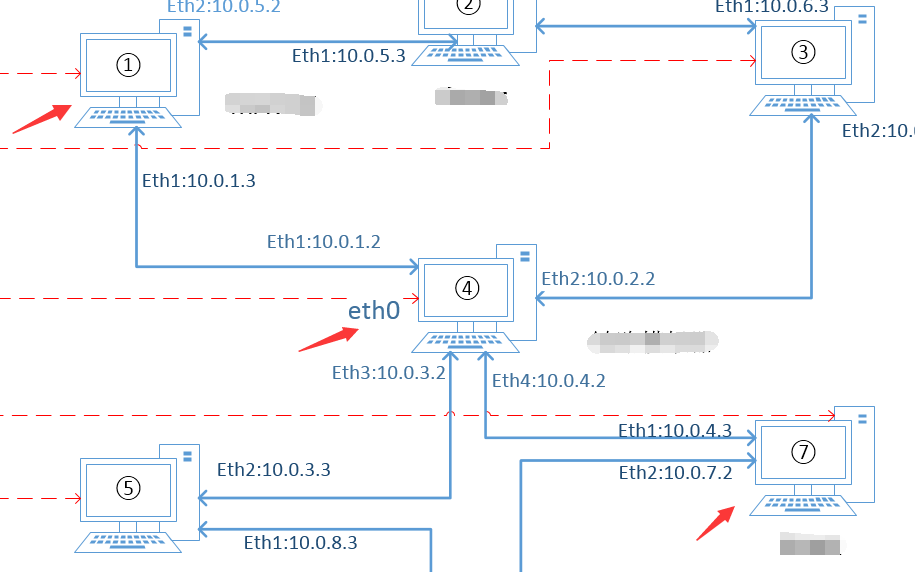

网络拓扑如下所示,我们在这里用到了三台机子做实验,分别是①、④、⑦号机,使用①号机 ping⑦号机,④号机作为路由转发。

使用 Linux 系统 (PC 机) 做路由转发

开启 Linux 路由转发功能  http://www.linuxidc.com/Linux/2010-06/26654.htm

2、错误的路由配置

首先我们使用如下的配置方法,配置这三台机子的路由表:

1)在①号机种配置如下,让目的网段是 10.0.4.0/24 的从 eth1 端口出去

  1. route add net 10.0.4.0/24 dev eth1

在①号机的查看路由表输入如下命令:

  1. route n

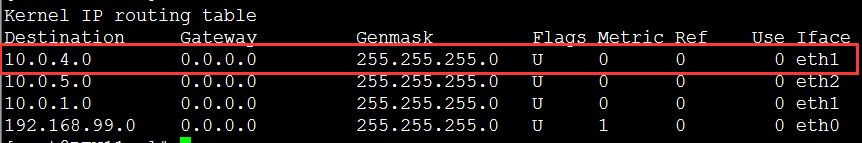

①号机的路由表的结果如下:

使用 Linux 系统 (PC 机) 做路由转发

  2)在⑦号机使用同样方法配置路由,结果如下:

使用 Linux 系统 (PC 机) 做路由转发

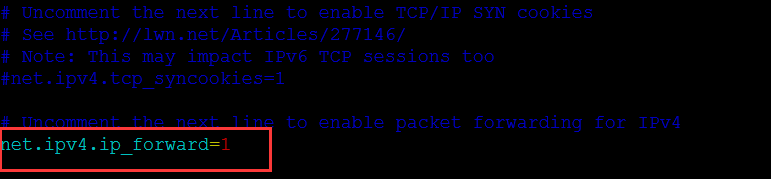

  3)在 4 号机配置路由转发功能,即将 /etc/sysctl.conf 文件里面的 net.ipv4.ip_forward 的值置 1:

使用 Linux 系统 (PC 机) 做路由转发

  4)所有的配置已经完成,我们在①号机 ping④号机


  1. ping 10.0.4.3


  结果如下,即 ping 不通:

  1. PING 10.0.4.3(10.0.4.3)56(84) bytes of data.
  2. From10.0.1.3 icmp_seq=2DestinationHostUnreachable
  3. From10.0.1.3 icmp_seq=3DestinationHostUnreachable
  4. From10.0.1.3 icmp_seq=4DestinationHostUnreachable
  5. From10.0.1.3 icmp_seq=6DestinationHostUnreachable
  6. From10.0.1.3 icmp_seq=7DestinationHostUnreachable
  7. From10.0.1.3 icmp_seq=8DestinationHostUnreachable

这里为了方便研究,把①号机的 eth1 配置放出来

  1. eth1 Link encap:EthernetHWaddr00:16:EC:AF:CB:CB
  2. inet addr:10.0.1.3Bcast:10.255.255.255Mask:255.255.255.0
  3. inet6 addr: fe80::216:ecff:feaf:cbcb/64Scope:Link
  4. UP BROADCAST RUNNING MULTICAST MTU:1500Metric:1
  5. RX packets:4564 errors:0 dropped:0 overruns:0 frame:0
  6. TX packets:6688 errors:0 dropped:0 overruns:0 carrier:0
  7. collisions:0 txqueuelen:1000
  8. RX bytes:459463(448.6KiB) TX bytes:546633(533.8KiB)
  9. Interrupt:23Base address:0x6000

在①号机 ping 的同时,我在④号机抓 eth1 包,结果如下:

  1. [root@h4~]# tcpdump i eth1 enn
  2. tcpdump: verbose output suppressed,usev orvv for full protocol decode
  3. listening on eth1, linktype EN10MB (Ethernet), capture size 65535 bytes
  4. 15:26:44.38861400:16:ec:af:cb:cb > ff:ff:ff:ff:ff:ff, ethertype ARP (0x0806), length 60:Request whohas 10.0.4.3 tell 10.0.1.3, length 46
  5. 15:26:45.39101400:16:ec:af:cb:cb > ff:ff:ff:ff:ff:ff, ethertype ARP (0x0806), length 60:Request whohas 10.0.4.3 tell 10.0.1.3, length 46
  6. 15:26:47.38782100:16:ec:af:cb:cb > ff:ff:ff:ff:ff:ff, ethertype ARP (0x0806), length 60:Request whohas 10.0.4.3 tell 10.0.1.3, length 46
  7. 15:26:48.39122000:16:ec:af:cb:cb > ff:ff:ff:ff:ff:ff, ethertype ARP (0x0806), length 60:Request whohas 10.0.4.3 tell 10.0.1.3, length 46
  8. 15:26:49.39262100:16:ec:af:cb:cb > ff:ff:ff:ff:ff:ff, ethertype ARP (0x0806), length 60:Request whohas 10.0.4.3 tell 10.0.1.3, length 46

  可见①号一直在寻找配有 10.0.4.3 IP 的机子的 mac 地址,即一直在发 arp 包。但是路由器(④号机)默认是不转发 arp 报文的,所有①号机永远也 ping 不通⑦号机。



3、正确的配置

在①号机种配置路由,命令如下:

  1. route add net 10.0.4.0/24 gw 10.0.1.2

这时候①号机的 路由表:

  1. [root@h1 ~]#
  2. [root@h1 ~]# route n
  3. Kernel IP routing table
  4. DestinationGatewayGenmaskFlagsMetricRefUseIface
  5. 10.0.4.010.0.1.2255.255.255.0 UG 000 eth1
  6. 10.0.5.00.0.0.0255.255.255.0 U 000 eth2
  7. 10.0.1.00.0.0.0255.255.255.0 U 000 eth1
  8. 192.168.99.00.0.0.0255.255.255.0 U 100 eth0
  9. 0.0.0.0192.168.99.10.0.0.0 UG 000 eth0

同样的方法配置⑦号机的路由表

  1. root@h7:~# route n
  2. 内核 IP 路由表
  3. 目标 网关 子网掩码 标志 跃点 引用 使用 接口
  4. 0.0.0.0192.168.99.10.0.0.0 UG 000 eth0
  5. 10.0.1.010.0.4.2255.255.255.0 UG 000 eth1
  6. 10.0.4.00.0.0.0255.255.255.0 U 100 eth1
  7. 10.0.7.00.0.0.0255.255.255.0 U 100 eth2
  8. 192.168.99.00.0.0.0255.255.255.0 U 100 eth0

下面再进行 ping 测试,在①号机 ping⑦号机,结果能够 ping 通。在这里我们问了方便分析, 首先列出各网卡的 MAC 地址

  1. ①号机 eth1:HWaddr00:16:EC:AF:CB:CB
  2. ④号机 eth1:HWaddr40:61:86:32:8F:0B
  3. ④号机 eth4:HWaddr40:61:86:32:8F:0E
  4. ⑦号机 eth1:HWaddr00:25:90:93:40:79

④号机 eth1 抓包如下:

  1. [root@h4 ~]# tcpdump i eth1 enn
  2. tcpdump: verbose output suppressed,usev orvv for full protocol decode
  3. listening on eth1, linktype EN10MB (Ethernet), capture size 65535 bytes
  4. 16:02:26.80944500:16:ec:af:cb:cb >40:61:86:32:8f:0b, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 1, length 64
  5. 16:02:26.81072340:61:86:32:8f:0b>00:16:ec:af:cb:cb, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 1, length 64
  6. 16:02:27.81184700:16:ec:af:cb:cb >40:61:86:32:8f:0b, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 2, length 64
  7. 16:02:27.81313640:61:86:32:8f:0b>00:16:ec:af:cb:cb, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 2, length 64
  8. 16:02:28.81324800:16:ec:af:cb:cb >40:61:86:32:8f:0b, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 3, length 64
  9. 16:02:28.81455140:61:86:32:8f:0b>00:16:ec:af:cb:cb, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 3, length 64
  10. 16:02:29.81464800:16:ec:af:cb:cb >40:61:86:32:8f:0b, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 4, length 64

④号机 eth4 抓包如下:

  1. root@h4 ~]# tcpdump i eth4 enn
  2. tcpdump: verbose output suppressed,usev orvv for full protocol decode
  3. listening on eth4, linktype EN10MB (Ethernet), capture size 65535 bytes
  4. 16:02:26.80946040:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 1, length 64
  5. 16:02:26.81071500:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 1, length 64
  6. 16:02:27.81185340:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 2, length 64
  7. 16:02:27.81313000:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 2, length 64
  8. 16:02:28.81325540:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 3, length 64
  9. 16:02:28.81454500:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 3, length 64

⑦号机 eth1 抓包如下:

  1. root@h7:~# tcpdump i eth1 enn
  2. tcpdump: verbose output suppressed,usev orvv for full protocol decode
  3. listening on eth1, linktype EN10MB (Ethernet), capture size 65535 bytes
  4. 16:02:27.22285340:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 1, length 64
  5. 16:02:27.22286700:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 1, length 64
  6. 16:02:28.22522640:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 2, length 64
  7. 16:02:28.22523700:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 2, length 64
  8. 16:02:29.22663840:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 3, length 64
  9. 16:02:29.22664900:25:90:93:40:79>40:61:86:32:8f:0e, ethertype IPv4(0x0800), length 98:10.0.4.3>10.0.1.3: ICMP echo reply, id 8079, seq 3, length 64
  10. 16:02:30.22805940:61:86:32:8f:0e>00:25:90:93:40:79, ethertype IPv4(0x0800), length 98:10.0.1.3>10.0.4.3: ICMP echo request, id 8079, seq 4, length 64



从抓取的包中我们不难看出,①号机在 ping ⑦号机时,由于其中路由表配置了通过四号机的 eth1(10.0.1.2)地址,这个地址对应的 mac①号机已经缓存了,所有没有进行 arp 广播就直接开 始发送 ICMP 包,并且目的 ip 是⑦号机,目的 MAC 是④号机的 eth1 的,之后在④号机路由中又将目的 MAC 变成了④号机的 eth4 的,目的 ip 不变,回来的过程相仿。



4、结论

由 于 linux 路由器默认不转发 arp 报文到, 所有若像”错误的配置“那样配置路由,①号机一直处在询问目的 MAC 的阶段而无法让路由器④号机转发数据包,所有我们可以通过”正确的配置“那样配置路由让①号机使用④号机 eth1 的 MAC 出去,然后再一步一步转发。或者通过”错误的配置“那样配置路由,然后在 ④号机中使用 arp 代理,从而让①号机获得⑦号机的 MAC,从而从发送 arp 报文阶段到发送 ICMP 包阶段。
