Cacti安装及配置图文详解

237次阅读
没有评论

共计 7077 个字符,预计需要花费 18 分钟才能阅读完成。

一、Cacti 简介

Cacti 是通过 snmpget 来获取数据,使用 RRDtool 绘画图形,而且你完全可以不需要了解 RRDtool 复杂的参数。它提供了非常强大的数据和用户管理功能,可以指定每一个用户能查看树状结构、host 以及任何一张图,还可以与 LDAP 结合进行用户验证,同时也能自己增加模板,功能非常强大完善。界面友好。软件 Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件,除了基本的 Snmp 流量跟系统资讯监控外,Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

Cacti 是用 php 语言实现的一个软件,它的主要功能是用 snmp 服务获取数据,然后用 rrdtool 储存和更新数据,当用户需要查看数据的时候用 rrdtool 生成图表呈现给用户。因此,snmp 和 rrdtool 是 cacti 的关键。Snmp 关系着数据的收集,rrdtool 关系着数据存储和图表的生成。

Mysql 配合 PHP 程序存储一些变量数据并对变量数据进行调用,如:主机名、主机 ip、snmp 团体名、端口号、模板信息等变量。

snmp 抓到数据不是存储在 mysql 中,而是存在 rrdtool 生成的 rrd 文件中(在 cacti 根目录的 rra 文件夹下)。rrdtool 对数据的更新和存储就是对 rrd 文件的处理,rrd 文件是大小固定的档案文件(Round Robin Archive),它能够存储的数据笔数在创建时就已经定义。关于 RRDTool 的知识请参阅 RRDTool 教学。

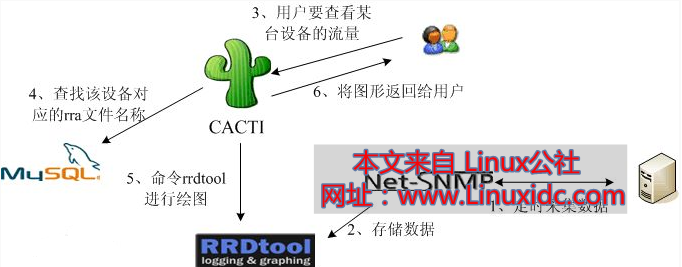

二、构造图:

Cacti 安装及配置图文详解

相关阅读

RHEL6.4 中使用 Cacti+Spine 监控主机实现发送邮件报警 http://www.linuxidc.com/Linux/2013-11/92795.htm

RHEL6.4 中使用 Cacti+Spine 监控远程主机 http://www.linuxidc.com/Linux/2013-11/92796.htm

CentOS 5.5 完整安装 Cacti+Spine http://www.linuxidc.com/Linux/2011-12/49701.htm

CentOS 6 下 Cacti 搭建文档 http://www.linuxidc.com/Linux/2013-06/86595.htm

RHEL5.9 下 Cacti 监控部署详解 http://www.linuxidc.com/Linux/2013-06/85427.htm

CentOS 6.3 下 Cacti 安装详解 http://www.linuxidc.com/Linux/2013-05/84279.htm

CentOS Linux 下快速安装配置 Cacti 中文版 http://www.linuxidc.com/Linux/2013-03/81627.htm

三、准备所需要的软件包

    Apache    http://www.apache.org/
    Mysql      http://www.mysql.com/
    Php        http://www.php.net
    Rrdtool    http://oss.oetiker.ch/rrdtool/
    Net-snmp  http://www.net-snmp.org/
    Cacti      http://www.cacti.net/

其中 apache、php 通过 yum 安装

四、安装所需要的软件

    4.1、安装 LAMP

1 [root@node2 app]#yum -y install httpd php php-mysql
2 [root@node2 app]#chkconfig httpd on
3 [root@node2 app]#/etc/init.d/httpd start
    此处 mysql 已经用源码安装,无需使用 yum 安装。

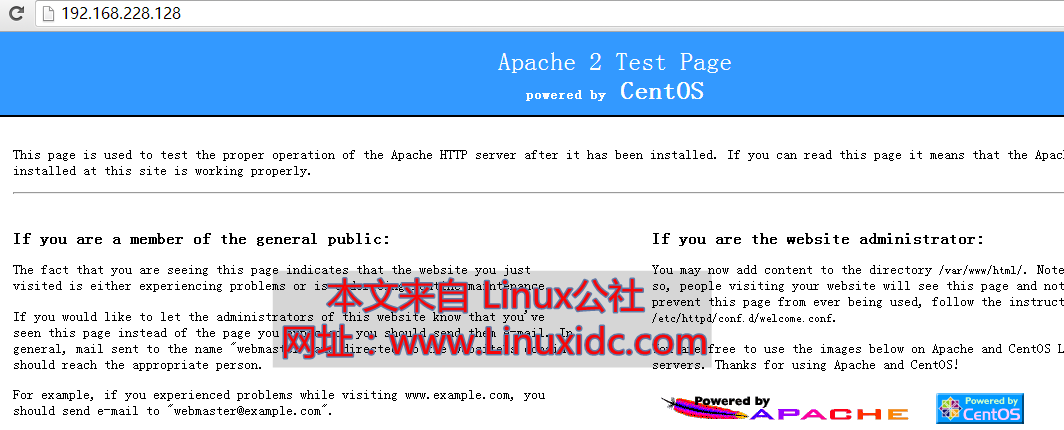

    安装完成后,可通过登陆页面测试:

 Cacti 安装及配置图文详解

    4.2、rrdtool

    Rrdtool 安装需要 cairo、libxml2、pango 库支持,可通过 yum 安装

1 [root@node2 app]# yum -y install cairo-devel libxml2-devel pango-devel
2 [root@node2 app]# tar zxvf rrdtool-1.4.8.tar.gz
3 [root@node2 app]# cd rrdtool-1.4.8
4 [root@node2 rrdtool-1.4.8]# ./configure –prefix=/usr/local/rrdtool
5 [root@node2 rrdtool-1.4.8]# make && make install
6 [root@node2 rrdtool-1.4.8]# ln -s /usr/local/rrdtool/bin/* /usr/local/bin/

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2014-04/100756p2.htm

4.3、安装 net-snmp

[root@node2 app]# tar zxvf net-snmp-5.6.1.1.tar.gz
[root@node2 app]# cd net-snmp-5.6.1.1
[root@node2 net-snmp-5.6.1.1]# ./configure –prefix=/usr/local/net-snmp
[root@node2 net-snmp-5.6.1.1]# make && make install
[root@node2 net-snmp-5.6.1.1]# cp EXAMPLE.conf /etc/snmpd.conf
[root@node2 net-snmp-5.6.1.1]# ln -s /usr/local/net-snmp/bin/* /usr/local/bin/
[root@node2 net-snmp-5.6.1.1]# vim /etc/snmpd.conf
rocommunity public localhost #去掉注释
[root@node2 net-snmp-5.6.1.1]# /usr/local/net-snmp/sbin/snmpd -c /etc/snmpd.conf
—- 加入开启启动
[root@node2 net-snmp-5.6.1.1]# echo “/usr/local/net-snmp/sbin/snmpd -c /etc/snmpd.conf ” >>/etc/rc.local

4.4、安装 cacti

[root@node2 app]# tar zxvf cacti-0.8.8b.tar.gz
—- 将 cacti 中的内容移到 web 目录
[root@node2 app]# mv cacti-0.8.8b/* /var/www/html
[root@node2 app]# chown -R apache:apache /var/www/html/
—- 连接到 mysql 创建数据库
[root@node2 app]# mysql
—- 创建 cacti 数据库
mysql> create database cacti;
—- 建立用户 cacti,密码 cacti123
mysql> insert into mysql.user(host,user,password) values (‘localhost’,’cacti’,password(‘cacti123’));
—- 重载 mysql 授权表
mysql> flush privileges;
—- 把数据库 cacti 授权于用户 cacti
mysql> grant all on cacti.* to cacti@’localhost’ identified by ‘cacti123’;
[root@node2 app]# cd /var/www/html/
[root@node2 html]# mysql -ucacti -pcacti123 cacti<cacti.sql
[root@node2 html]# vi include/config.php
$database_type = “mysql”;
$database_default = “cacti”;
$database_hostname = “localhost”;
$database_username = “cacti”;
$database_password = “cacti123”;
$database_port = “3306”;
—- 在 httpd 中添加 cacti 目录的配置
[root@node2 app]# cat /etc/httpd/conf.d/cacti.conf
Alias /cacti /var/www/html/
<Directory /var/www/html/>
    DirectoryIndex index.php
    Options -Indexes
    AllowOverride all
    order deny,allow
    allow from all
    AddType application/x-httpd-php .php
    php_flag magic_quotes_gpc on
    php_flag track_vars on
</Directory>
—- 如果不添加此配置,登陆页面会报:
/cacti/auth_changepassword.php was not found on this serve

首次登陆页面可能会出现:

FATAL: Cannot connect to MySQL server on ‘localhost’. Please make sure you have specified a valid MySQL database name in ‘include/config.php’

或者:

[root@node2 app]# mysql -uroot -p
Enter password:
ERROR 2002 (HY000): Can’t connect to local MySQL server through socket ‘/var/lib/mysql/mysql.sock’ (2)

解决方案:ln -s /tmp/mysql.sock /var/lib/mysql/mysql.sock

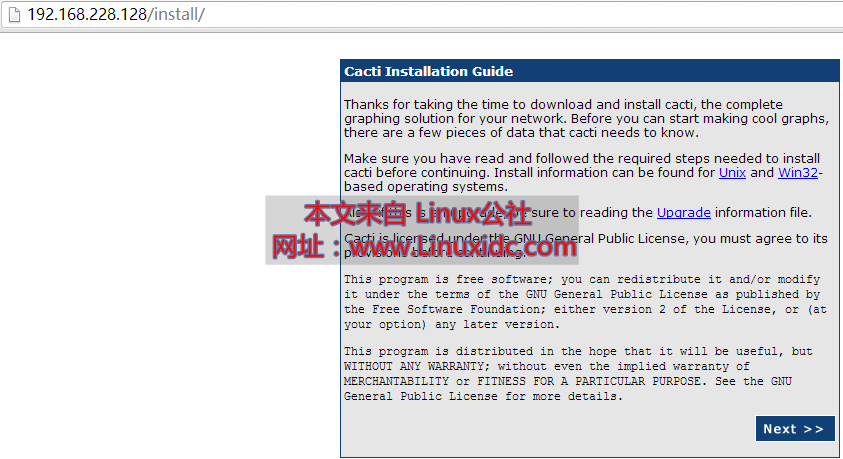

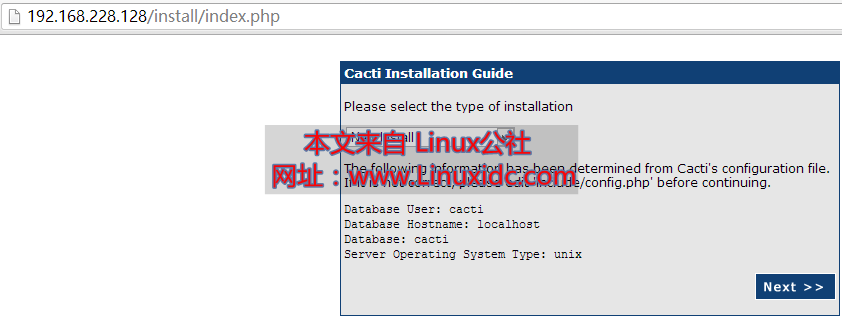

使用浏览器打开 http://ip/install/,会看到安装向导:

Cacti 安装及配置图文详解

Cacti 安装及配置图文详解

Cacti 安装及配置图文详解

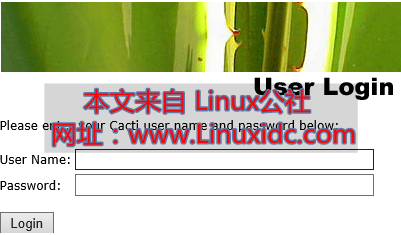

点击 FINISH 后出现下面的界面:

Cacti 安装及配置图文详解

默认用户名和密码 admin,第一次登陆会要求更改密码。

4.5、设置 cacti 数据采集轮询时间

[root@node2 ~]# crontab -l
*/5 * * * * env LANG=C /usr/bin/php /var/www/html/poller.php

一、Cacti 简介

Cacti 是通过 snmpget 来获取数据,使用 RRDtool 绘画图形,而且你完全可以不需要了解 RRDtool 复杂的参数。它提供了非常强大的数据和用户管理功能,可以指定每一个用户能查看树状结构、host 以及任何一张图,还可以与 LDAP 结合进行用户验证,同时也能自己增加模板,功能非常强大完善。界面友好。软件 Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件,除了基本的 Snmp 流量跟系统资讯监控外,Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

Cacti 是用 php 语言实现的一个软件,它的主要功能是用 snmp 服务获取数据,然后用 rrdtool 储存和更新数据,当用户需要查看数据的时候用 rrdtool 生成图表呈现给用户。因此,snmp 和 rrdtool 是 cacti 的关键。Snmp 关系着数据的收集,rrdtool 关系着数据存储和图表的生成。

Mysql 配合 PHP 程序存储一些变量数据并对变量数据进行调用,如:主机名、主机 ip、snmp 团体名、端口号、模板信息等变量。

snmp 抓到数据不是存储在 mysql 中,而是存在 rrdtool 生成的 rrd 文件中(在 cacti 根目录的 rra 文件夹下)。rrdtool 对数据的更新和存储就是对 rrd 文件的处理,rrd 文件是大小固定的档案文件(Round Robin Archive),它能够存储的数据笔数在创建时就已经定义。关于 RRDTool 的知识请参阅 RRDTool 教学。

二、构造图:

Cacti 安装及配置图文详解

相关阅读

RHEL6.4 中使用 Cacti+Spine 监控主机实现发送邮件报警 http://www.linuxidc.com/Linux/2013-11/92795.htm

RHEL6.4 中使用 Cacti+Spine 监控远程主机 http://www.linuxidc.com/Linux/2013-11/92796.htm

CentOS 5.5 完整安装 Cacti+Spine http://www.linuxidc.com/Linux/2011-12/49701.htm

CentOS 6 下 Cacti 搭建文档 http://www.linuxidc.com/Linux/2013-06/86595.htm

RHEL5.9 下 Cacti 监控部署详解 http://www.linuxidc.com/Linux/2013-06/85427.htm

CentOS 6.3 下 Cacti 安装详解 http://www.linuxidc.com/Linux/2013-05/84279.htm

CentOS Linux 下快速安装配置 Cacti 中文版 http://www.linuxidc.com/Linux/2013-03/81627.htm

三、准备所需要的软件包

    Apache    http://www.apache.org/
    Mysql      http://www.mysql.com/
    Php        http://www.php.net
    Rrdtool    http://oss.oetiker.ch/rrdtool/
    Net-snmp  http://www.net-snmp.org/
    Cacti      http://www.cacti.net/

其中 apache、php 通过 yum 安装

四、安装所需要的软件

    4.1、安装 LAMP

1 [root@node2 app]#yum -y install httpd php php-mysql
2 [root@node2 app]#chkconfig httpd on
3 [root@node2 app]#/etc/init.d/httpd start
    此处 mysql 已经用源码安装,无需使用 yum 安装。

    安装完成后,可通过登陆页面测试:

 Cacti 安装及配置图文详解

    4.2、rrdtool

    Rrdtool 安装需要 cairo、libxml2、pango 库支持,可通过 yum 安装

1 [root@node2 app]# yum -y install cairo-devel libxml2-devel pango-devel
2 [root@node2 app]# tar zxvf rrdtool-1.4.8.tar.gz
3 [root@node2 app]# cd rrdtool-1.4.8
4 [root@node2 rrdtool-1.4.8]# ./configure –prefix=/usr/local/rrdtool
5 [root@node2 rrdtool-1.4.8]# make && make install
6 [root@node2 rrdtool-1.4.8]# ln -s /usr/local/rrdtool/bin/* /usr/local/bin/

更多详情见请继续阅读下一页的精彩内容:http://www.linuxidc.com/Linux/2014-04/100756p2.htm

五、常用插件安装

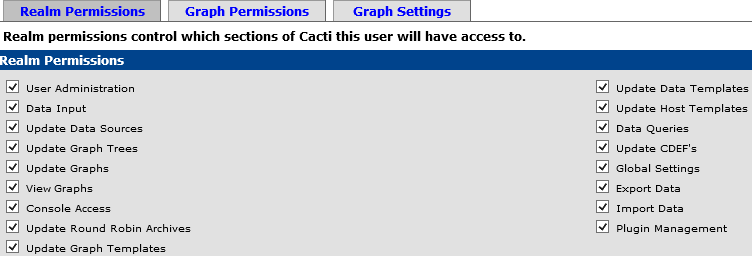

cacti-0.8.7i-PIA-3.1 集成了 plugin 架构扩展,所以可以直接开启后就可以安装其他插件,打开 ”Console”—-“User Management”—-“admin”—-“Realm Permissions”,选择以下后,单击保存 ”save”。

Cacti 安装及配置图文详解

之后会在 ”Console” 中的 ”Configuration” 看到一个 ”Plugin Management”。

5.1、Monitor 安装(以图形方式显示设备状态)

[root@node2 u01]# tar zxvf monitor-v1.3-1.tgz
[root@node2 u01]# mv monitor /var/www/html/plugins/
[root@node2 u01]# cd /var/www/html/plugins/monitor/
[root@node2 monitor]# mysql -ucacti –pcacti123 cacti&lt;monitor.sql

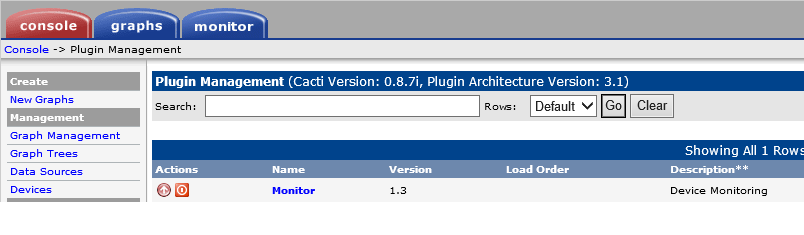

打开 Cacti 的 web 页面 ”Plugin Management” 激活插件:
Cacti 安装及配置图文详解

5.2、Setting 安装(用于邮件报警)

1 [root@node2 u01]# tar zxvf settings-v0.71-1.tgz
2 [root@node2 u01]# mv settings /var/www/html/plugins

打开 Cacti 的 web 页面 ”Plugin Management” 激活插件
Cacti 安装及配置图文详解

打开 ”console”—-“Settings” 可以找到以下:

Cacti 安装及配置图文详解

5.3、Thold 安装(用于设备异常预警、阀值报警)

1 [root@node2 u01]# tar zxvf thold-v0.4.9-3.tgz
2 [root@node2 u01]# mv thold /var/www/html/plugins/

打开 Cacti 的 web 页面 ”Plugin Management” 激活插件:
Cacti 安装及配置图文详解

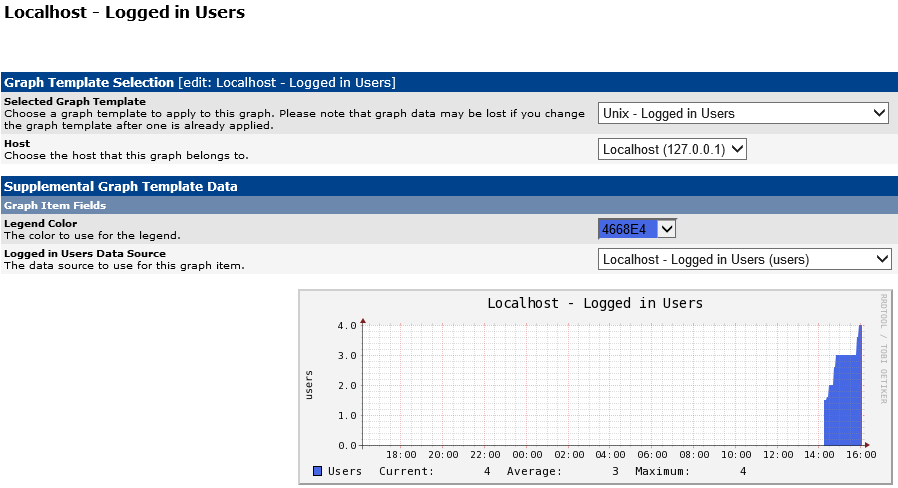

六、最后效果图:

Cacti 安装及配置图文详解

Cacti 的详细介绍:请点这里
Cacti 的下载地址:请点这里
