Twitter Storm源代码分析之CoordinatedBolt

共计 2065 个字符，预计需要花费 6 分钟才能阅读完成。

关于 Twitter Storm 的新特性：Transactional Topology 被问到的最多的问题是: Storm 是怎么知道一个 Bolt 处理完成了它所有的 tuple 的？其实要做到这一点还是有蛮多事情要做的, 幸运的是 Storm 已经提供了一个 Bolt，帮我们把这些事情都做掉了。这个牛逼的 bolt 就是
CoordinatedBolt. 重要的是CoordinatedBolt 的实现也是在 storm 的原语:spout, bolt 这些基础之上的 — 也就是说即使作者不提供，我们自己也可以实现。我们来看看这个类的实现原理。

虽然 CoordinatedBolt 所发挥的作用很牛逼，但是其实它的原理并不是很复杂。它现在被用在两个场景里面:

• DRPC
• Transactional Topology

在看 CoordinatedBolt 的原理之前，我们先看看到底什么叫”处理完了”, 到底处理完什么了?
其实 CoordinatedBolt 对于业务不是完全没有侵入的，要使用 CoordinatedBolt 提供的功能，你必须要保证你的每个 bolt 发送的每个 tuple 的第一个 field 是 request-id，那么所谓的”做完了”的意思是说当前这个 bolt 对于当前这个”request-id”所需要做的工作做完了。这个request-id 在DRPC里面代表一个 DRPC 请求；在 Transactional Topology 里面代表一个 batch.

CoordinatedBolt 的原理是这样的：

• 对于用户在 DRPC, Transactional Topology 里面的 Bolt，都被 CoordinatedBolt 包装了一层：也就是说在 DRPC, Transactional Topology 里面的 topology 里面运行的已经不是用户提供的原始的 Bolt, 而是一堆 CoordinatedBolt, CoordinatedBolt 把这些 Bolt 的事务都代理了。
• 有了这个代理层，CoordinatedBolt 就可以做它的工作了。
• 它会在自己这里维护以下几个数据：
  • 哪些上游 task 要给我发 tuple？（通过构造 topology 的时候所提供的 grouping 信息可以得知）
  • 我给哪些下游 task 发 tuple? (同样通过 grouping 信息可以得知)
• 每个 CoordinatedBolt 在每次真正 bolt 发出一个 tuple 之后，它都会记录下，这个 tuple 发给哪个 task 了。
• 等它所有的 tuple 都发送完了之后（怎么知道发送完了？等会再说，少安毋躁），它通过另外一个特殊的 stream 以 emitDirect 的方式告诉所有它发送过 tuple 的 task，它发送了多少 tuple 给它。
• 一个 bolt 在接到所有的上游 task 发送的 tuple 个数信息之后，对比它接收到的 tuple 数量，如果数量对上了，说明它接收到了所有的 tuple — 它处理完成了。
• 这样它处理完成了，它可以重复上面的步骤通知它的下游，它的下游再通知它的下游的下游等等。
• 总结一下，每个 tuple 怎么知道自己处理完成了的？都是靠它的上游通知的。所以只要一个 bolt 有上游，它就能够知道自己什么时候完成。
• 那总有一个 bolt 是没有上游的 — 最上面那个 bolt。那么这个 bolt 是怎么知道自己处理完成的呢？靠的是 storm 的 ack 系统 — 只要它 ack 了它的上游（某个非 CoordinatedBolt, 在 DRPC 里面就是 PrepareRequest)发送过来的 tuple, 它就完成处理这个 tuple 了。— 也就是说对于最上面那个 bolt 来说它只要处理完一个 tuple(相对于它的下游要处理很多 tuple 才算完成)

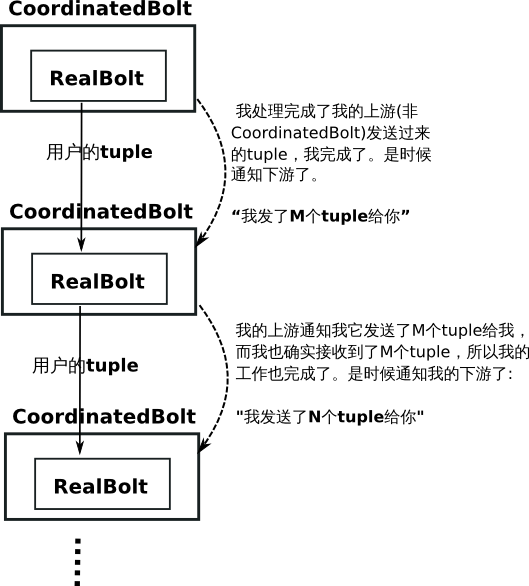

具体原理如下图:

正如我们在上面讨论到底什么叫”做完成”的概念的时候，我们说了，CoordinatedBolt的使用对于业务是有侵入的：你必须要在你的每个 tuple 的第一个字段带上当前 request-id, 否则CoordinatedBolt 就跟踪不了了。一种更优雅的方式是网络协议栈里面 IP, TCP 协议的处理方式。IP 包在 TCP 包的外面包上 IP 层需要的信息，而不要求把 IP 层需要的信息掺杂在 TCP 的包字段里面，TCP 层在发送数据的时候只组装 TCP 的那些字段，到了 IP 层自动加上 IP 层的信息。而 IP 层把数据包传给 TCP 层之前也自动去掉 IP 层的那些信息，TCP 只会看到自己层的那些字段，毫无侵入。。作者对于这个问题提了一些改进的措施在这里
