LVS的DR模型+NAS

189次阅读
没有评论

共计 2679 个字符,预计需要花费 7 分钟才能阅读完成。

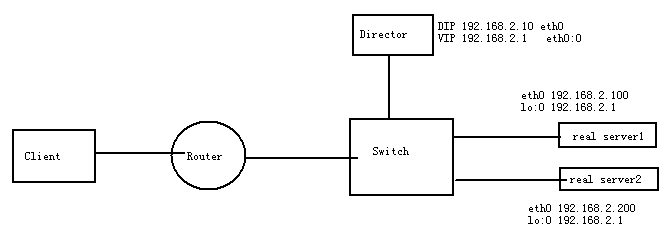

在下图的 DR 模型中,所有机器 (包括 Director)都配置了一个额外的 IP 地址,即 vip

LVS 的 DR 模型 +NAS

该模型需要解决一下几个问题

1、当一个客户 client 上 VIP 发去一个连接请求是,此请求必须要连接到 Director 的 VIP 上,而不是 real server 上的 lo:0 的,因为 LVS 主要目的就是要 Director 负责调度这些连接请求到 real server 上,所以到 ARP 广播请求时,仅将 Director 的 MAC 地址响应给 client 就可以了。

解决此问题,

(1)可以再路由器上做静态的 mac-ip 绑定、或 arp 地址过滤。

(2)在本地的 linux 主机上通过 arp_ignore、arp_announce 来解决。

在这我们就用第二种方法来解决。

关于 arp_ignore、arp_announce 在 linux 的 2.4 和 2.6 的版本中以引入。

Arp_announce –arp 宣告 有 3 个值

0 – (default) Use any local address, configured on any interface.

1 – Try to avoid local addresses that are not in the target’s subnet for this interface.

2 – Always use the best local address for this target. – 自己与 arp 请求的目标 ip 地址不符,不回答。

Arp_ignore –arp 忽略 有 8 个值

0 – (default): reply for any local target IP address, configured on any interface.

1 – reply only if the target IP address is local address configured on the incoming interface. – 仅响应与本地的进接口一致的请求

2 – reply only if the target IP address is local address configured on the incoming interface and both with the sender’s IP address are part from same subnet on this interface.

3 – do not reply for local address configured with scope host,only resolutions for golbal and link addresses are replied.

4-7 – reserved

8 – do not reply for all local addresses

2、real server 必须要有与 director 的 VIP 一样的 ip 地址,即可以配置 Looback 地址

3、Real server 必须要有到 client 的路由

下面就用上面的模型图做一个 web 服务的例子,具体配置一下。

1、Director 上的配置

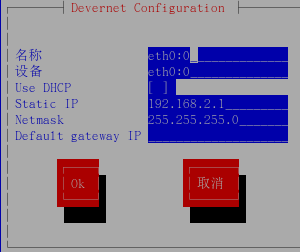

配置 eth0:0 的 ip

LVS 的 DR 模型 +NAS

安装 ipvsadm

yum -y install ipvsadm

添加规则使 Director 成为虚拟的 web 服务

Ipvsadm -A -t 192.168.2.1:80 -s rr

指明后方的 real server

Ipvsadm -a -t 192.168.2.1:80 -r 192.168.2.100 -g (默认就是 -g 即 DR)

Ipvsadm -a -t 192.168.2.1:80 -r 192.168.2.200 -g

service ipvsadm save

service ipvsadm start

chkconfig ipvsadm on

2、real server 的配置

Real server 的 lo:0 接口 ip 的配置

先看一下 arp 的那两个参数

sysctl -a |grep arp 默认都是 0

net.ipv4.conf.eth0.arp_ignore = 0

net.ipv4.conf.eth0.arp_announce = 0

设置它们的值如下:

echo “net.ipv4.conf.eth0.arp_ignore = 1” >>/etc/sysctl.conf

echo “net.ipv4.conf.eth0.arp_announce = 2” >>/etc/sysctl.conf

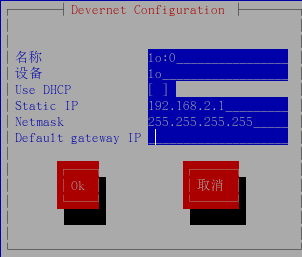

sysctl -p – 立即生效 下面配置 lo:0 的 ip

LVS 的 DR 模型 +NAS

掩码是 4 个 255

server1 和 server2 一样

你可以 cp server1

scp 192.168.2.100:/etc/sysctl.conf /etc/

3、配置 server1 和 server2 的路由

route add -host 192.168.2.1 dev lo:0

4、搭建 Server1 和 server2 的 web 服务

这里就不写了

当客户机 client 访问 VIP 是,每刷新一次就会在 server1 和 server2 之间轮询,这在实际应用中对于静态的网站不会出现什么问题,但当时动态网站时,如你注册了一个账号保存到了 server1 上了,当你刷新时你连接到了 server2 上,但是 server2 上可没有保存你的注册信息呀,怎样解决这个问题呢,需要共享存储了。我们先看看先下面的 NAS 吧。。

NAS 网络存储技术(Network Storage Technologies)是一种采用直接与网络介质相连的特殊设备实现数据存储的机制。由于这些设备都分配有 IP 地址,所以客户机通过充当数据网关的服务器可以对其进行存取访问。

NAS 网络存储是文件级别的共享存储,可以通过文件共享协议 SAMBA、NFS 来实现。

假如有一台共享存储服务器,它的 ip 为 192.168.2.2 我们可以共享文件夹在本地,server1 和 server2 通过磁盘映射将共享文件夹挂载到 /var/ww/html/ 下,在共享文件夹下存放我们的动态网站不就可以了。你也可以设置成自动挂载。。。。!!!

关于 NFS 的配置和自动挂载,这里我就不写了,可以参考 http://www.linuxidc.com/Linux/2012-12/76893.htm 一文
