Oracle Data Guard的配置

共计 13868 个字符，预计需要花费 35 分钟才能阅读完成。

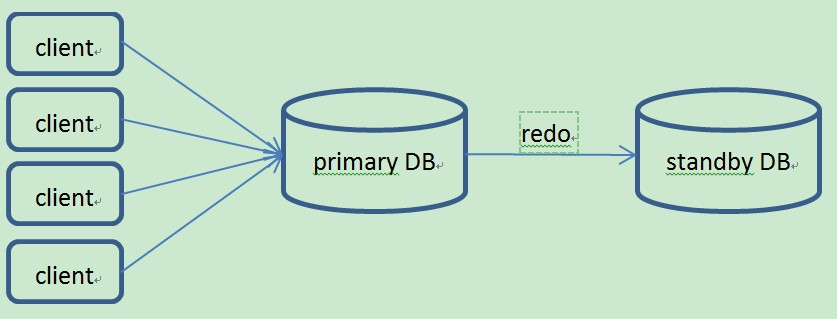

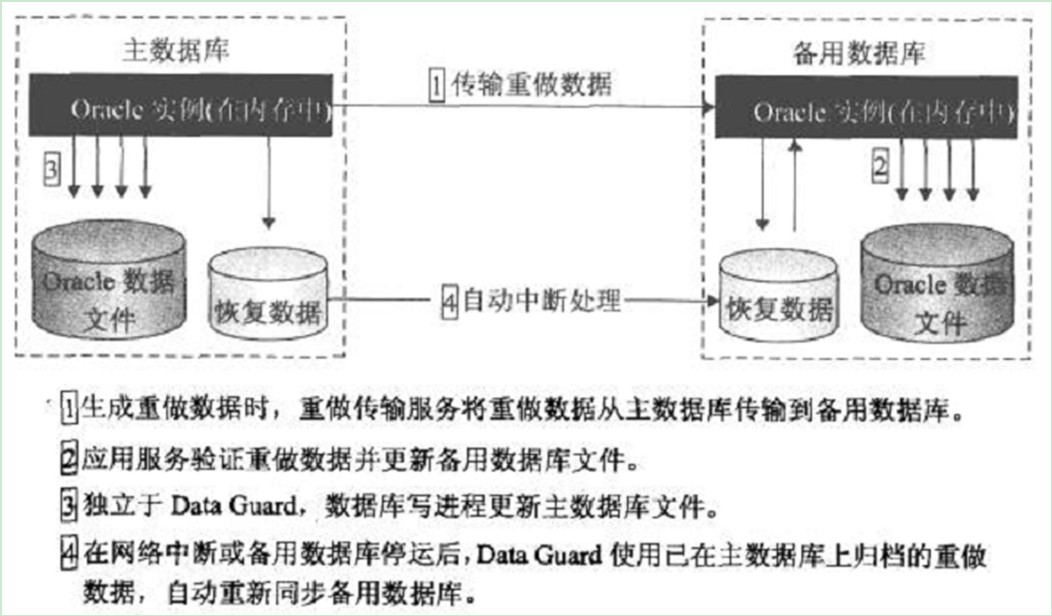

Oracle Data Guard 是针对企业数据库的最有效和最全面的数据可用性、数据保护和灾难恢复解决方案。它提供管理、监视和自动化软件基础架构来创建和维护一个或多个同步备用数据库，从而保护数据不受故障、灾难、错误和损坏的影响。一台主数据库最多可以配备 9 个备数据库。

Oracle Data Guard 的配置

一、创建 DG 的大致流程

a、主库启用归档与强制日志模式
b、主库配置 redo 传输服务 (即相关参数配置)
c、主库及备库配置监听
d、为备库创建目录
e、配置备库密码文件及参数文件
f、复制数据文件，日志文件，备份控制文件到备库
g、启动备库并校验结果

1. 演示环境

主库和备库的系统版本和数据库的版本是相同的

[oracle@Master orcl]$ cat /etc/issue
Oracle Linux Server release 6.6
Kernel \r on an \m

[oracle@oracle orcl]$ sqlplus -v

SQL*Plus: Release 11.2.0.1.0 Production

2. 开启主库启用归档与强制日志模式

SQL> select name,log_mode from v$database;

NAME      LOG_MODE
--------- ------------
ORCL      ARCHIVELOG

SQL> select destination from v$archive_dest where destination is not null;

DESTINATION
——————————————————————————–
/u01/ARCHLOG/



SQL> alter database force logging;

数据库已更改。

SQL> select FORCE_LOGGING from v$database;

FOR
—
YES


SQL> select database_role from v$database;

DATABASE_ROLE
----------------
PRIMARY

3. 为主库添加 standby redo log

- 为主库添加 standby redo log，简要描述一下 standby redo log 的作用

– 实际上就是与主库接收到的重做日志相对应，也就是说备库调用 RFS 进程将从主库接收到的重做日志按顺序写入到 standby logfile

– 在主库创建 standby logfile 是便于发生角色转换后备用

–sandby redo log 创建原则：

–a)、确保 standby redo log 的大小与主库 online redo log 的大小一致

–b)、如主库为单实例数据库：standby redo log 组数 = 主库日志组总数 +1

–c)、如果主库是 RAC 数据库：standby redo log 组数 =(每线程的日志组数 +1)* 最大线程数

–d)、不建议复用 standby redo log，避免增加额外的 I / O 以及延缓重做传输

这里主库是 3 个重做日志组，所以建立 4 个 standby redo log 组

alter database add standby logfile
group 11 ('/u01/orcl/onlinelog/redo11.log') size 50M,
group 12 ('/u01/orcl/onlinelog/redo12.log') size 50M,
group 13 ('/u01/orcl/onlinelog/redo13.log') size 50M,
group 14 ('/u01/orcl/onlinelog/redo14.log') size 50M;

— 删除也同样简单：SQL> alter database drop standby logfile group 11;

4. 修改主机参数文件

--Add below item when DB acts as primary role
alter system set db_unique_name='orcl' scope=spfile;
alter system set log_archive_config='DG_CONFIG=(orcl,standby)';
alter system set log_archive_dest_1='LOCATION=/u01/ARCHLOG db_unique_name=orcl valid_for=(ALL_LOGFILES,ALL_ROLES)';
alter system set log_archive_dest_2='SERVICE=standby ASYNC db_unique_name=standby valid_for=(ONLINE_LOGFILES,PRIMARY_ROLE)';
alter system set log_archive_dest_state_1=enable;
alter system set log_archive_dest_state_2=enable;
alter system set log_archive_max_processes=4;
alter system set remote_login_passwordfile='EXCLUSIVE' scope=spfile;

--Add below item when DB turn to standby role
alter system set db_file_name_convert='standby','orcl' scope=spfile;
alter system set log_file_name_convert='standby','orcl' scope=spfile;
alter system set standby_file_management='AUTO';
alter system set fal_server='standby';
alter system set fal_client='orcl';

保存成 pfile

SQL> create pfile='/u01/app/oracle/product/11.2.0/db_1/dbs/initorcl.ora' from spfile;

查看

orcl.__db_cache_size=201326592
orcl.__java_pool_size=4194304
orcl.__large_pool_size=4194304
orcl.__oracle_base='/u01/app/oracle'#ORACLE_BASE set from environment
orcl.__pga_aggregate_target=281018368
orcl.__sga_target=528482304
orcl.__shared_io_pool_size=0
orcl.__shared_pool_size=306184192
orcl.__streams_pool_size=0
*._allow_resetlogs_corruption=TRUE
*.audit_file_dest='/u01/app/oracle/admin/orcl/adump'
*.audit_trail='db'
*.compatible='11.2.0.0.0'
*.control_files='/u01/app/oracle/oradata/orcl/control01.ctl','/u01/app/oracle/flash_recovery_area/orcl/control02.ctl'
*.db_block_size=8192
*.db_domain=''
*.db_file_name_convert='standby','orcl'
*.db_name='orcl'
*.db_recovery_file_dest='/u01/app/oracle/flash_recovery_area'
*.db_recovery_file_dest_size=4070572032
*.db_unique_name='orcl'
*.diagnostic_dest='/u01/app/oracle'
*.dispatchers='(PROTOCOL=TCP) (SERVICE=orclXDB)'
*.fal_client='orcl'
*.fal_server='standby'
*.log_archive_config='DG_CONFIG=(orcl,standby)'
*.log_archive_dest_1='LOCATION=/u01/ARCHLOG db_unique_name=orcl valid_for=(ALL_LOGFILES,ALL_ROLES)'
*.log_archive_dest_2='SERVICE=standby ASYNC db_unique_name=standby valid_for=(ONLINE_LOGFILES,PRIMARY_ROLE)'
*.log_archive_dest_3=' '
*.log_archive_dest_state_1='ENABLE'
*.log_archive_dest_state_2='ENABLE'
*.log_archive_max_processes=4
*.log_archive_min_succeed_dest=1
*.log_file_name_convert='standby','orcl'
*.memory_target=806354944
*.open_cursors=300
*.processes=150
*.remote_login_passwordfile='EXCLUSIVE'
*.standby_file_management='AUTO'
*.undo_tablespace='UNDOTBS1'

5. 备份控制文件

SQL> alter database create standby controlfile as '/u03/backup/control01.ctl';

6. 配置主库监听

- 为主库和备库配置监听，整个 DG 的 redo 传输服务，都依赖于 Oracle Net，因此需要为主备库配置监听
– 配置方法多种多样，可用 netmgr，netca，以及直接编辑 listener.ora 与 tnsnames.ora 文件
– 下面是配置之后的 listener.ora 与 tnsnames.ora 文件内容

tnsnames.ora

ORCL =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.81)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = orcl)
    )
  )

standby =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.82)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = standby)
    )
  )

listener.ora

# listener.ora Network Configuration File: /u01/app/oracle/product/11.2.0/db_1/network/admin/listener.ora
# Generated by Oracle configuration tools.
SID_LIST_LISTENER=
  (SID_LIST =
    (SID_DESC =
    (SID_NAME = PLSExtProc)
    (ORACLE_HOME = /u01/app/oracle/product/11.2.0/db_1)
    (PROGRAM = extproc)
  )
  (SID_DESC =
    (GLOBAL_DBNAME= orcl)
    (ORACLE_HOME=/u01/app/oracle/product/11.2.0/db_1)
    (SID_NAME=orcl)
  )
)

LISTENER =
  (DESCRIPTION_LIST =
    (DESCRIPTION =
      (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
      (ADDRESS = (PROTOCOL = TCP)(HOST = Master)(PORT = 1521))
    )
  )

7. 关闭服务

SQL> shutdown immediate;

8.pfile，口令文件，控制文件到 standby

– 由于要求主库与备库 sys 使用相同的密码，在此处，我们直接复制了主库的密码文件到备库

[oracle@Master dbs]$ scp /u01/app/oracle/product/11.2.0/db_1/dbs/orapworcl oracle@192.168.0.82:/u01/app/oracle/product/11.2.0/db_1/dbs/orapwstandby
[oracle@Master dbs]$ scp /u03/backup/control01.ctl oracle@192.168.0.82:/u01/app/oracle/oradata/standby/

[oracle@Master dbs]$ scp /u01/app/oracle/product/11.2.0/db_1/dbs/initorcl.ora oracle@192.168.0.82:/u01/app/oracle/product/11.2.0/db_1/dbs/initstandby.ora

9. 传输数据文件和重做日志文件

– 对于从主库克隆 standby 有多种方法，而且 Oracle 11g 支持从 ative database 直接克隆数据库

– 此次操作直接使用冷备方式将数据及日志文件复制到备库目录

[oracle@Master orcl]$ scp /u01/app/oracle/oradata/orcl/*dbf oracle@192.168.0.82:/u01/app/oracle/oradata/standby/
[oracle@Master orcl]$ scp /u01/orcl/onlinelog/redo* oracle@192.168.0.82:/u01/standby/onlinelog/
[oracle@Master orcl]$ scp /u02/orcl/onlinelog/redo* oracle@192.168.0.82:/u02/standby/onlinelog/
[oracle@Master orcl]$ scp /u03/orcl/onlinelog/redo* oracle@192.168.0.82:/u03/standby/onlinelog/

standby 的配置

1、修改 oracle 环境变量

export ORACLE_BASE=/u01/app/oracle
export ORACLE_SID=standby
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:/usr/lib
export ORACLE_HOME=/u01/app/oracle/product/11.2.0/db_1
export PATH=$PATH:$ORACLE_HOME/bin
#export LANG="zh_CN.UTF-8"
#export NLS_LANG="SIMPLIFIED CHINESE_CHINA.AL32UTF8"
export NLS_LANG="SIMPLIFIED CHINESE_CHINA.AL32UTF8"
#export NLS_LANG="american_america.AL32UTF8"
export NLS_DATE_FORMAT='yyyy-mm-dd hh24:mi:ss'

2. 备用服务器相关目录的创建

[oracle@Salve ~]$ mkdir -p /u01/app/oracle/admin/standby/adump
[oracle@Salve ~]$mkdir -p /u01/app/oracle/flash_recovery_area/standby

3. 修改初始化参数文件

standby.__large_pool_size=4194304
standby.__oracle_base='/u01/app/oracle'#ORACLE_BASE set from environment
standby.__pga_aggregate_target=281018368
standby.__sga_target=528482304
standby.__shared_io_pool_size=0
standby.__shared_pool_size=306184192
standby.__streams_pool_size=0
*._allow_resetlogs_corruption=TRUE
*.audit_file_dest='/u01/app/oracle/admin/standby/adump'
*.audit_trail='db'
*.compatible='11.2.0.0.0'
*.control_files='/u01/app/oracle/oradata/standby/control01.ctl','/u01/app/oracle/flash_recovery_area/standby/control02.ctl'
*.db_block_size=8192
*.db_domain=''
*.db_file_name_convert='orcl','standby'
*.db_name='orcl'
*.db_recovery_file_dest='/u01/app/oracle/flash_recovery_area'
*.db_recovery_file_dest_size=4070572032
*.db_unique_name='standby'
*.diagnostic_dest='/u01/app/oracle'
*.dispatchers='(PROTOCOL=TCP) (SERVICE=orclXDB)'
*.fal_client='standby'
*.fal_server='orcl'
*.log_archive_config='DG_CONFIG=(orcl,standby)'
*.log_archive_dest_1='LOCATION=/u01/ARCHLOG db_unique_name=standby valid_for=(ALL_LOGFILES,ALL_ROLES)'
*.log_archive_dest_2='SERVICE=orcl ASYNC db_unique_name=orcl valid_for=(ONLINE_LOGFILES,PRIMARY_ROLE)'
*.log_archive_dest_3=' '
*.log_archive_dest_state_1='ENABLE'
*.log_archive_dest_state_2='ENABLE'
*.log_archive_max_processes=4
*.log_archive_min_succeed_dest=1
*.log_file_name_convert='orcl','standby'
*.memory_target=806354944
*.open_cursors=300
*.processes=150
*.remote_login_passwordfile='EXCLUSIVE'
*.standby_file_management='AUTO'
*.undo_tablespace='UNDOTBS1'

4. 修改备用服务器 tns.ora listen.ora 信息

vim /u01/app/oracle/product/11.2.0/db_1/network/admin/tnsnames.ora

orcl =
    (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.81)(PORT = 1521))
        (CONNECT_DATA =
          (SERVICE_NAME = orcl)
        )
    )

standby =
    (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.82)(PORT = 1521))
        (CONNECT_DATA =
           (SERVICE_NAME = standby)
        )
    )

EXTPROC_CONNECTION_DATA=
    (DESCRIPTION =
        (ADDRESS_LIST =
                (ADDRESS = (PROTOCOL =TPC)(KEY = EXTPROCO))
        )
        (CONNECT_DATA =
                (SID = PLSExtProc)
                (PRESENTATION = RO)
        )
    )

vi /u01/app/oracle/product/11.2.0/db_1/network/admin/listener.ora

SID_LIST_LISTENER=
(SID_LIST =
(SID_DESC =
(SID_NAME = PLSExtProc)
(ORACLE_HOME = /u01/app/oracle/product/11.2.0/db_1)
(PROGRAM = extproc)
)
(SID_DESC =
(GLOBAL_DBNAME= standby)
(ORACLE_HOME=/u01/app/oracle/product/11.2.0/db_1)
(SID_NAME=standby)
)
)

LISTENER =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
(ADDRESS = (PROTOCOL = TCP)(HOST = Salve)(PORT = 1521))
)
)

ADR_BASE_LISTENER = /u01/app/oracle

5. 重启监听

[oracle@Salve ~]$ lsnrctl stop
[oracle@Salve ~]$ lsnrctl start

6. 测试监听是否正常

[oracle@Master admin]$ sqlplus sys/oracle@standby as sysdba

SQL*Plus: Release 11.2.0.1.0 Production on 星期三 1 月 4 22:05:49 2017

Copyright (c) 1982, 2009, Oracle.  All rights reserved.

已连接到空闲例程。SQL> exit
已断开连接
[oracle@Master admin]$ sqlplus sys/oracle@orcl as sysdba

SQL*Plus: Release 11.2.0.1.0 Production on 星期三 1 月 4 22:05:57 2017

Copyright (c) 1982, 2009, Oracle.  All rights reserved.

已连接到空闲例程。

7. 用创建的备份服务器参数启动数据库到 mount

SQL> startup mount pfile='/u01/app/oracle/product/11.2.0/db_1/dbs/initstandby.ora'
ORACLE 例程已经启动。Total System Global Area  805875712 bytes
Fixed Size            2217672 bytes
Variable Size          595593528 bytes
Database Buffers      201326592 bytes
Redo Buffers            6737920 bytes
数据库装载完毕。

8. 创建 spfile 文件

SQL>  create spfile from pfile;

文件已创建。SQL> show parameter instance_name

NAME                     TYPE     VALUE
------------------------------------ ----------- ------------------------------
instance_name                 string     standby

9. 在备库端启动 redo apply

SQL> alter database recover managed standby database disconnect from session;

数据库已更改。

10. 判断配置是否成功，主要通过查看主数据库归档日志的 sequence 是否一致

在主库上执行

SQL> alter system switch logfile;

系统已更改。SQL> select max(sequence#) from v$archived_log;

MAX(SEQUENCE#)
--------------
        59

SQL>  select switchover_status from v$database;    ### 查看主库 DG 状态

SWITCHOVER_STATUS
--------------------
TO STANDBY

查询归档日志是否应用（应用需要点时间），确定应用后在从库上查询

SQL>  select sequence#,applied from v$archived_log where applied='YES' order by sequence#;

 SEQUENCE# APPLIED
---------- ---------
     59 YES

在从库上执行

SQL> select max(sequence#) from v$archived_log;

MAX(SEQUENCE#)
--------------
        59

11. 日志测试

在主库上执行

SQL> conn scott/tiger
已连接。SQL> create table standby(test int);

表已创建。SQL> insert into standby values(1);

已创建 1 行。SQL> commit;

提交完成。SQL>  conn / as sysdba;
已连接。SQL> alter system switch logfile;

系统已更改。

测试库上测试数据是否同步过来

SQL> ALTER DATABASE RECOVER MANAGED STANDBY DATABASE CANCEL;

数据库已更改。SQL> alter database open read only;

数据库已更改。SQL> conn scott/tiger
已连接。SQL> select * from standby;

      TEST
----------
     1

可以看出数据同步成功，大功告成。

参数配置详解：

DB_NAME：

保持同一个 Data Guard 中所有的 DB_NAME 相同

DB_NAME=ora11g

DB_UNIQUE_NAME：

为一个数据库指定一个唯一的名称，该参数一经指定就不会发生改动除非 DBA 主动改动

主库：DB_UNIQUE_NAME=ora11g_primary

备库：DB_UNIQUE_NAME=ora11g_standby

LOG_ARCHIVE_CONFIG：

该参数用于定义 DG 中所有有效的 DB_UNIQUE_NAME 名字的列表，最多可以指定 9 个，为 DG 提供安全性检查。建议始终配置该参数。主库与备库端采用相同设置。

LOG_ARCHIVE_CONFIG=’DG_CONFIG=(ora11g_primary ,ora11g_standby)’

LOG_ARCHIVE_DEST_n：

指定本地归档的路径，主库和配库的配置不相同，location 表示本地路径，service 表示 standby 数据库

LOG_ARCHIVE_DEST_1=’LOCATION=/u01/app/oracle/archive VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=ora11g_primary’

指定远端备库的归档路径：

LOG_ARCHIVE_DEST_2=’SERVICE=ora11g_standby LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=ora11g_standby’

LOG_ARCHIVE_DEST_STATE_n：

它对应于 LOG_ARCHIVE_DEST_n，有 4 个参数：

ENABLE: 默认值，表示允许传输服务

DEFER: 指定对应的 log_archive_dest_n 参数有效，但暂不使用

ALTERNATE: 禁止传输，但是如果其他相关的目的地的连接通通失败，则它将变成 enable

RESET: 功能与 DEFER 类似，不过如果传输目的地之前有过错误，它会清除所有错误信息

LOG_ARCHIVE_DEST_STATE_1=ENABLE

LOG_ARCHIVE_DEST_STATE_2=ENABLE

REMOTE_LOGIN_PASSWORDFILE

 远程登录设置独享模式，主备库配置相同
remote_login_passwordfile='EXCLUSIVE'

LOG_ARCHIVE_FORMAT

归档日志的格式：

LOG_ARCHIVE_FORMAT=%t_%s_%r.arc

FAL_SERVER

FAL_SERVER(Fetch Archive Log) = Oracle_Net_service_name，主库和备库设置是不一样的

该参数定义为存在于备用服务器的 TNS 名称列表 (指向主数据库和任意备用数据库)。该参数仅物理备用数据库有效。
主要是用于轮询查找丢失的重做日志间隔，并处理应用进程发布的任意未定间隔请求。
当物理备用数据库遇到重做间隔时无法连接到主库，也可从其它备库提取日志。

主库：FAL_SERVER=ora11g_standby (主库进行设置，是为了在切换后主备角色互换)
备库：FAL_SERVER=ora11g_primary

FAL_CLIENT

日志间隔请求着客户端名称，为 TNSNAMES 名称。FAL_SERVER 上的归档进程可以反向连接请求者。该参数仅物理备用数据库有效。
该参数的值必须在主库的 TNSNAMES 文件中定义。
主库：*.FAL_CLIENT=ora11g_primary (主库进行设置，是为了在切换后主备角色互换)
备库：*.FAL_CLIENT=ora11g_standby

STANDBY_FILE_MANAGEMENT = {AUTO | MANUAL}

该参数仅适用于物理备用数据库。建议将其值设置为 AUTO，这样当主库添加或删除数据文件时，会自动在备库上完成相应的更改。
主库：*.STANDBY_FILE_MANAGEMENT=AUTO (主库进行设置，是为了在切换后主备角色互换)
备库：*.STANDBY_FILE_MANAGEMENT=AUTO

主库参数

DB_NAME=ora11g

DB_UNIQUE_NAME=ora11g_primary

LOG_ARCHIVE_CONFIG=’DG_CONFIG=(ora11g_primary ,ora11g_standby)’

LOG_ARCHIVE_DEST_1=’LOCATION=/u01/app/oracle/archive VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=ora11g_primary’

LOG_ARCHIVE_DEST_2=’SERVICE=ora11g_standby LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=ora11g_standby’

LOG_ARCHIVE_DEST_STATE_1=ENABLE

LOG_ARCHIVE_DEST_STATE_2=ENABLE

REMOTE_LOGIN_PASSWORDFILE=EXCLUSIVE

LOG_ARCHIVE_FORMAT=%t_%s_%r.arc

FAL_SERVER=ora11g_standby

FAL_CLIENT=ora11g_primary
