OpenStack教程：安装4网卡Ubuntu 14.04及网络配置详解

共计 3332 个字符，预计需要花费 9 分钟才能阅读完成。

四个网卡：

网络 1：物理机与虚拟机连接，为 host-only 类型，主要用来管理网络，它的 dhcp off。

网络 2：Open vSwitch 占用网络，也是 Host-only 类型

网络 3：OpenStack 中有一些存储组件，这些存储组件会传递大量的数据，而这些数据传输最好单独使用一个网络进行传输（真实环境中也建议这样做），其类型也是 Host-only

网络 4：专门为了连接 Internet 网络，为 NAT 类型

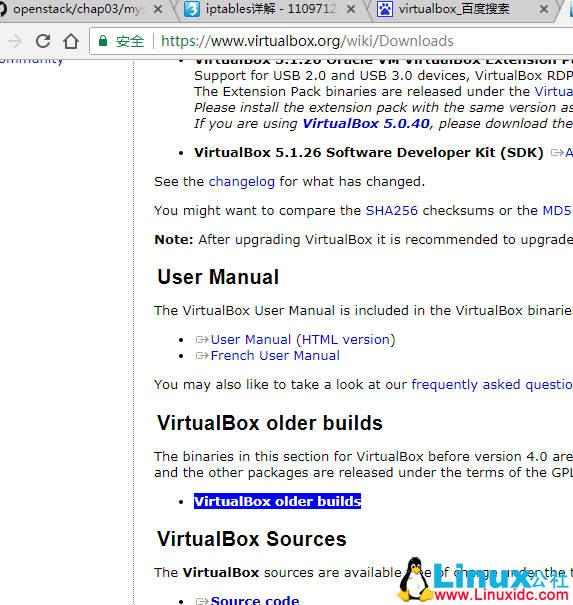

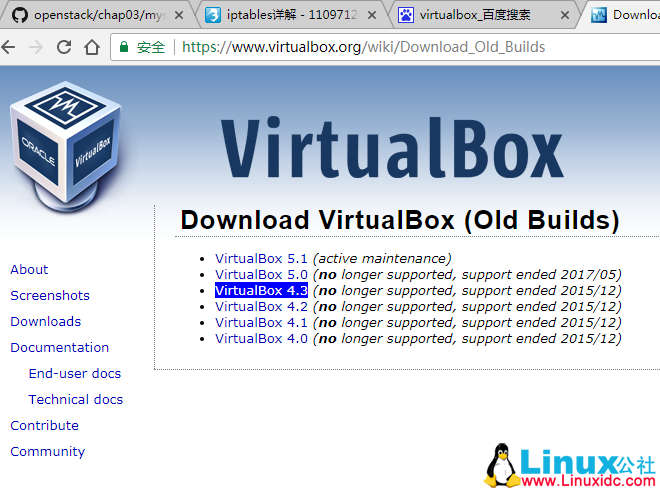

首先下载 VirtualBox（与 VMware Workstation 相比 VitualBox 更加轻便，且功能齐全），如下我选择的是比较稳定的 order builds

选择下载 4.3

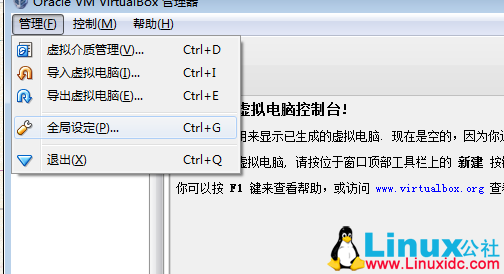

安装后点击管理—> 全局设定

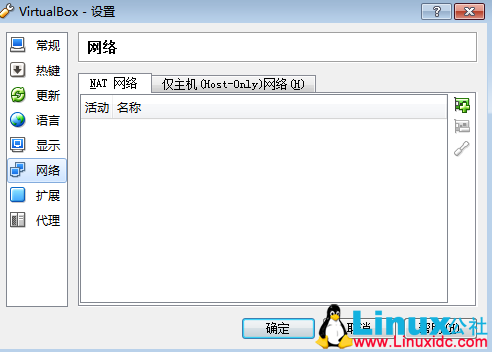

点击网络，添加网络

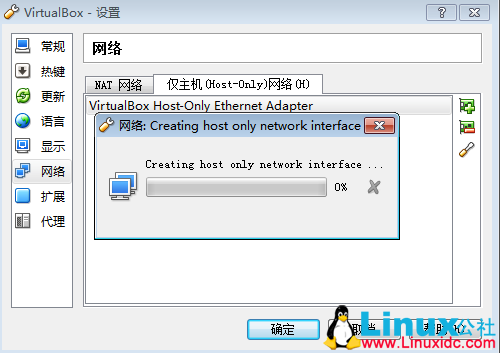

点击右边的 + 号

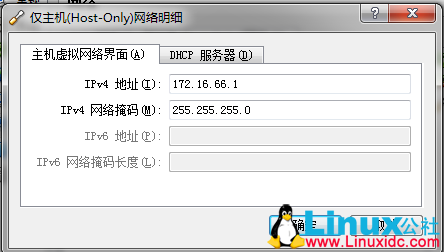

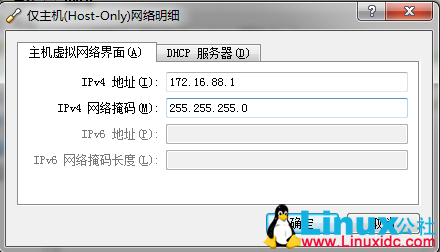

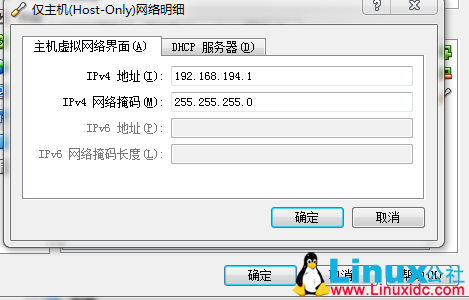

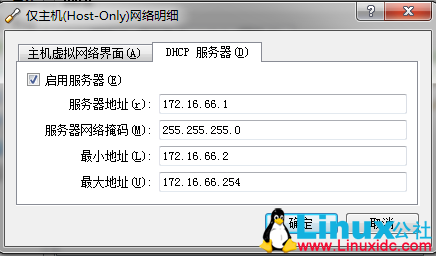

网络 1

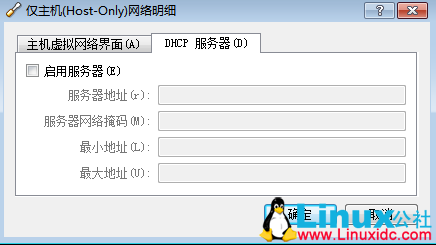

dhcp off

网络 2

网络 3

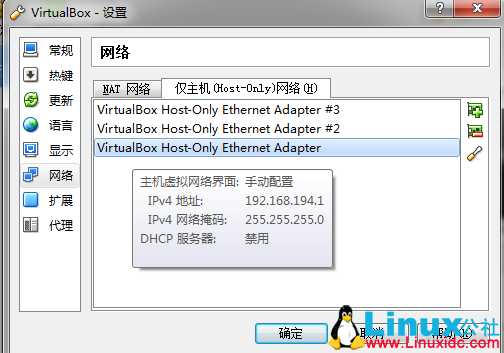

前面 3 个 host-only 网络添加完毕

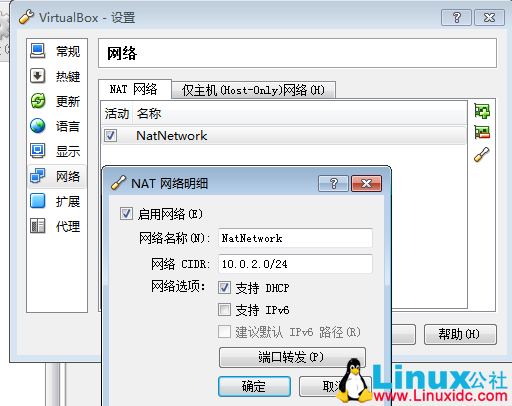

网络 4（为 NAT 类型）

这是在 windows 的更改网络适配器中看到生成了 3 个 host-only 的网卡

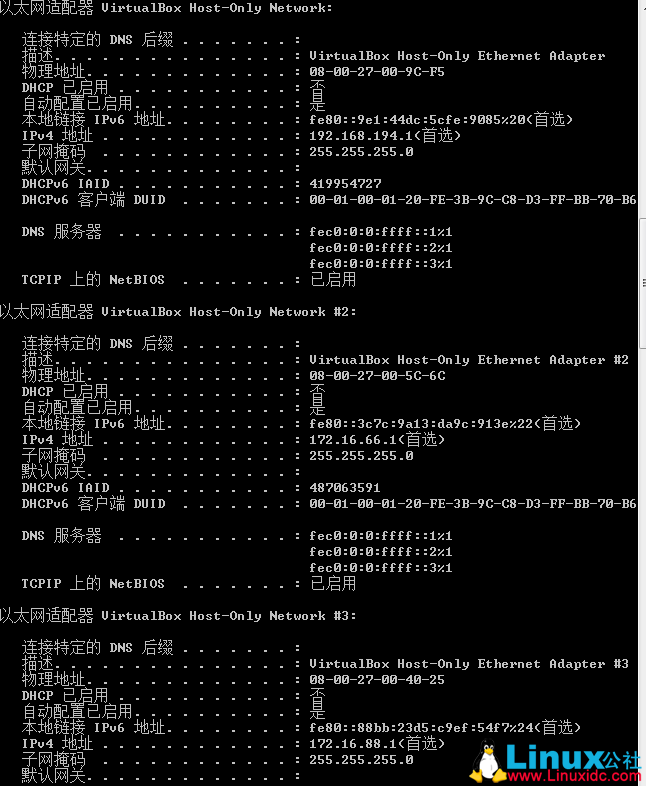

cmd –>ipconfig /all

注意一定要保证每个 Host-only 的 IP 是首选的

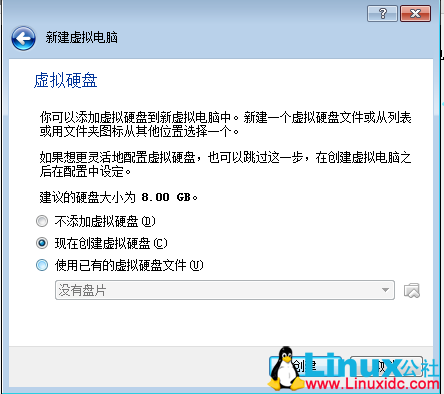

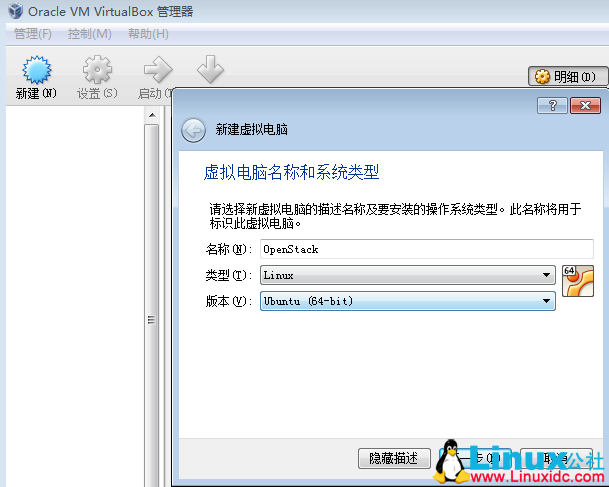

然后点击新建创建虚拟机

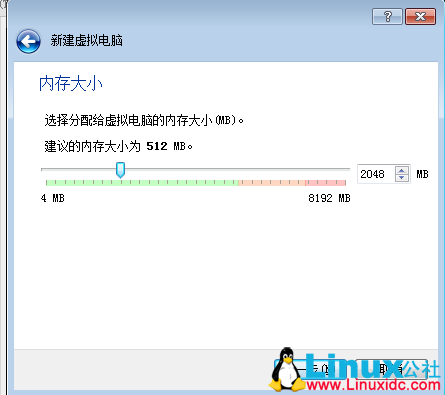

内存根据你的电脑配置设置

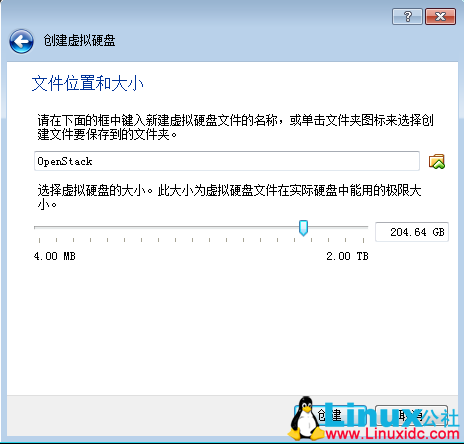

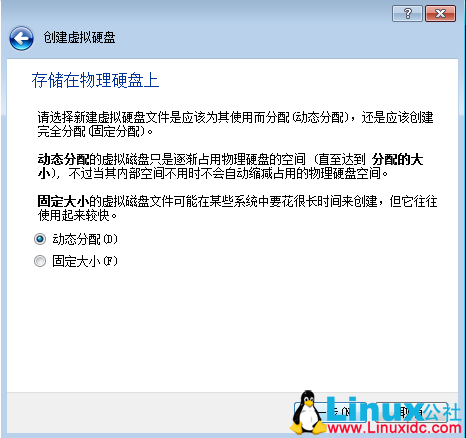

采用动态分配，则磁盘空间是用多少占多少

动态分配 200G，则最多使用 200G 的空间

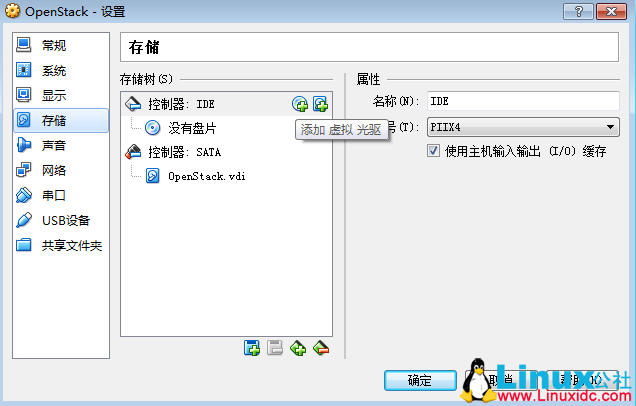

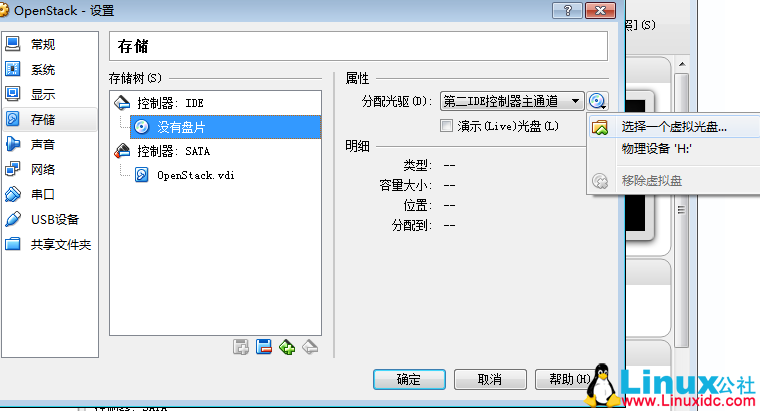

然后点击存储，添加虚拟光驱

为虚拟光驱添加镜像（即你下载的 iso 系统安装镜像）

选择 Ubuntu-14.04-server-amd64.iso 镜像添加进虚拟光驱

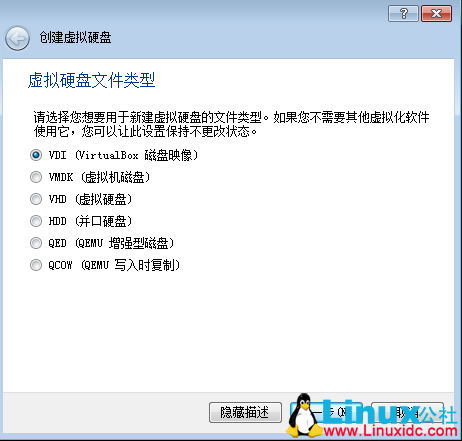

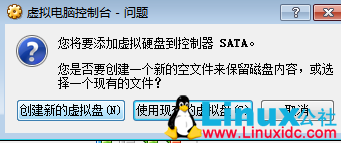

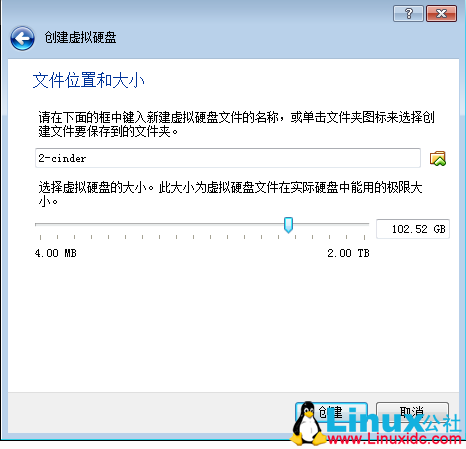

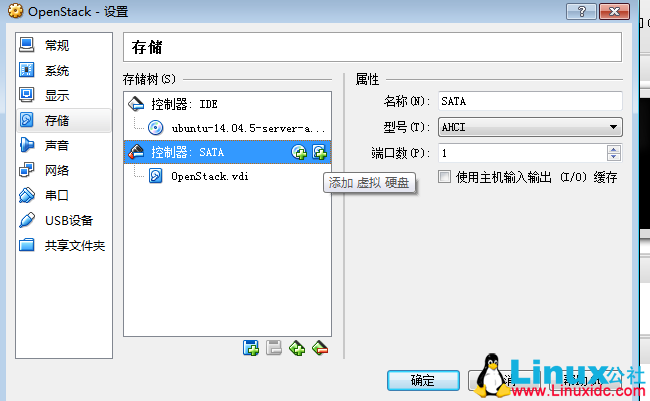

然后添加硬盘, 选择创建一个新的

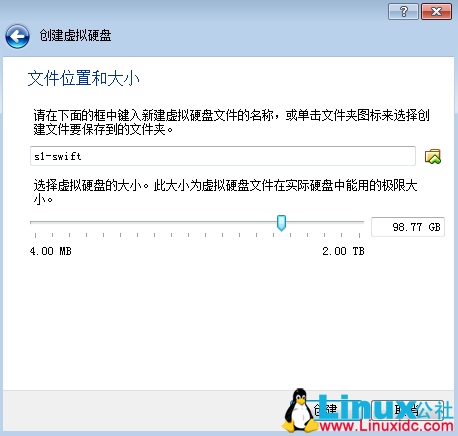

大小设置为 100G 也是动态分配的

在添加一块 100G 的硬盘

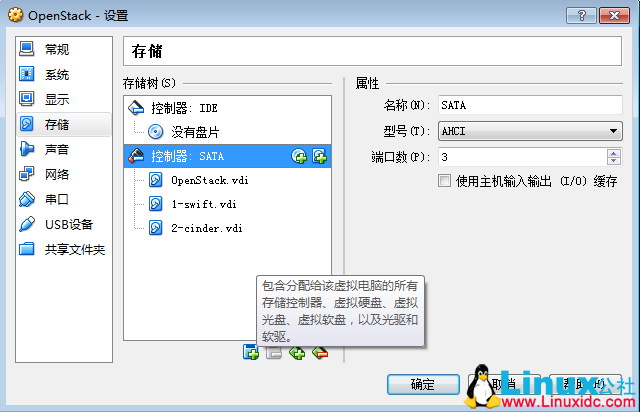

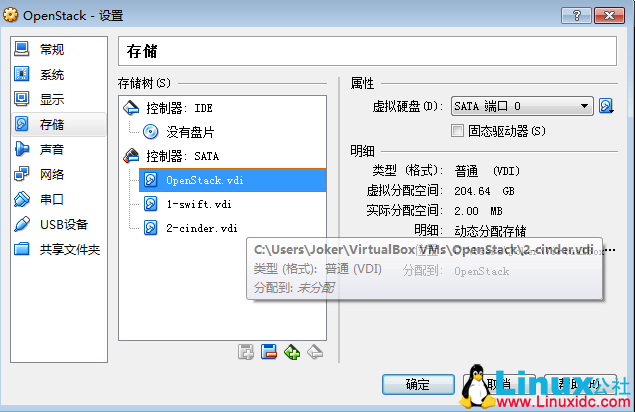

添加完毕，这是我们就有课三块硬盘

这样磁盘添加完毕，下面设置网络

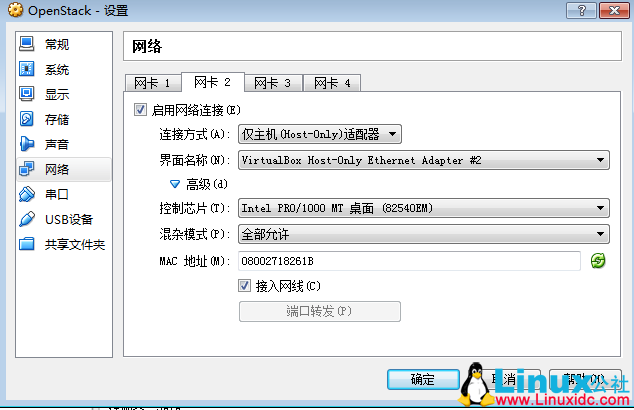

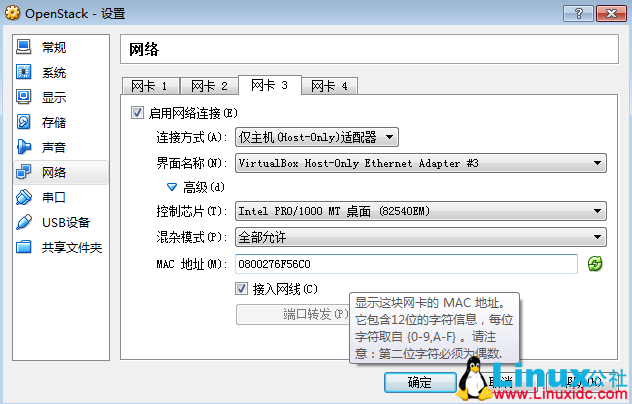

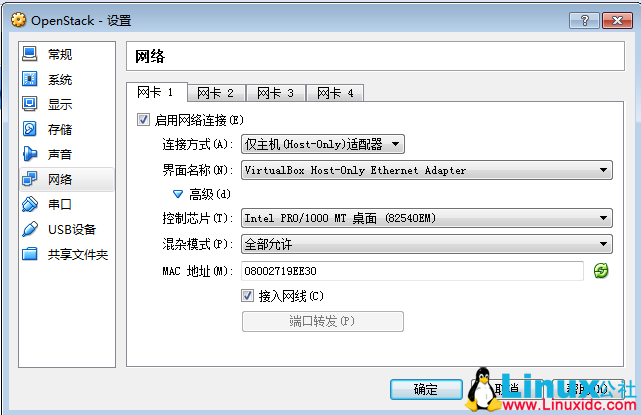

网卡 1 /2/ 3 全部为 host-only，选择不同的界面名称，并允许全部

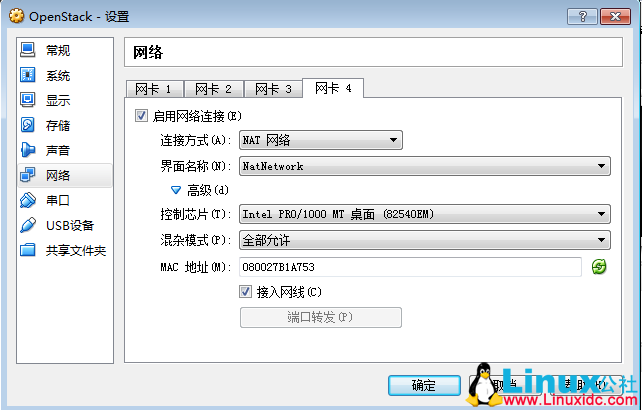

网卡 3 选择 NAT 网络，允许全部

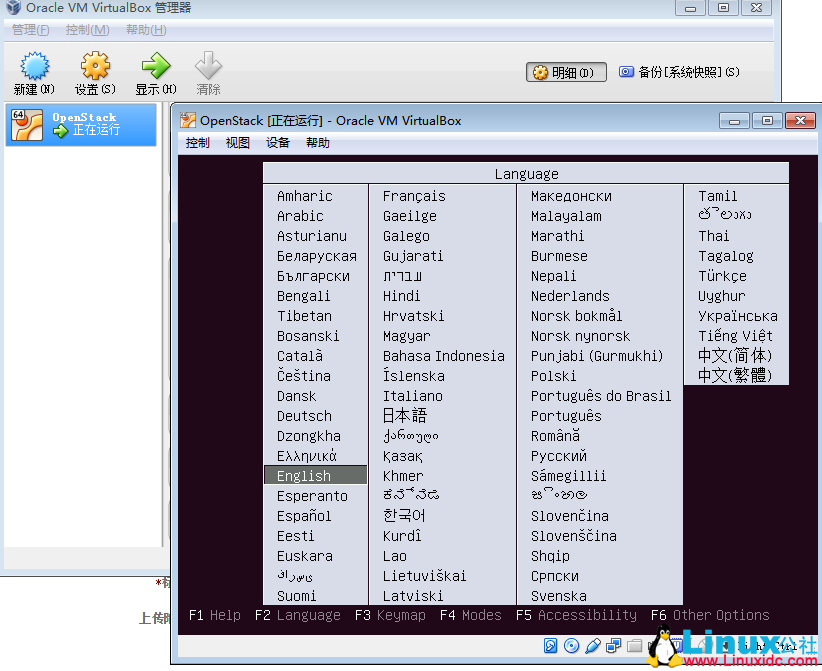

至此虚拟机的网络，存储设置完毕，下面启动虚拟机进行安装，前面的语言键盘这些直接选择 us 便可

在这里选择第一个网卡

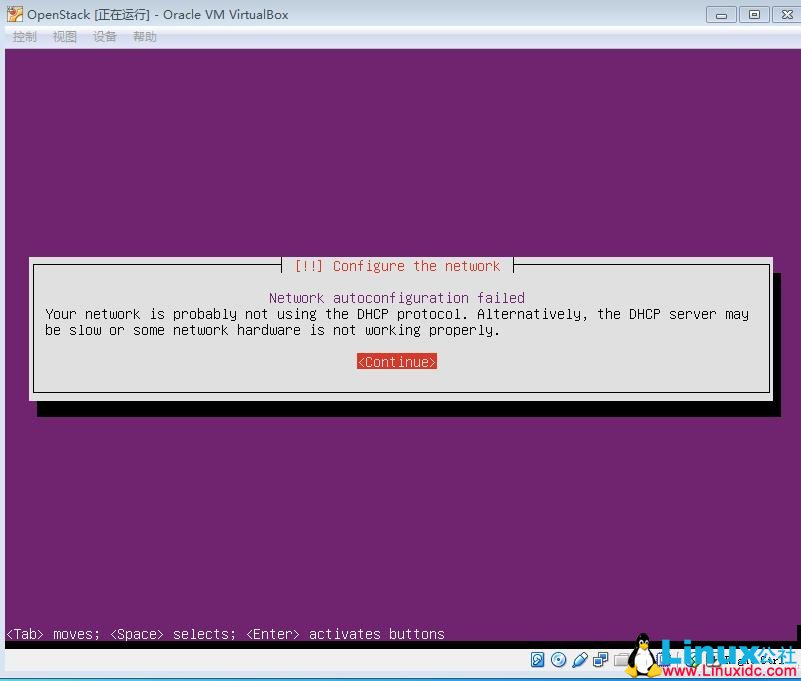

但是 dhcp 配置失败了（因为第一个网卡 eth0 的 dhcp 是 off 的），其实也可以继续安装，网络可以最后通过配置文件重新设置的。。。

选择 eth1 安装

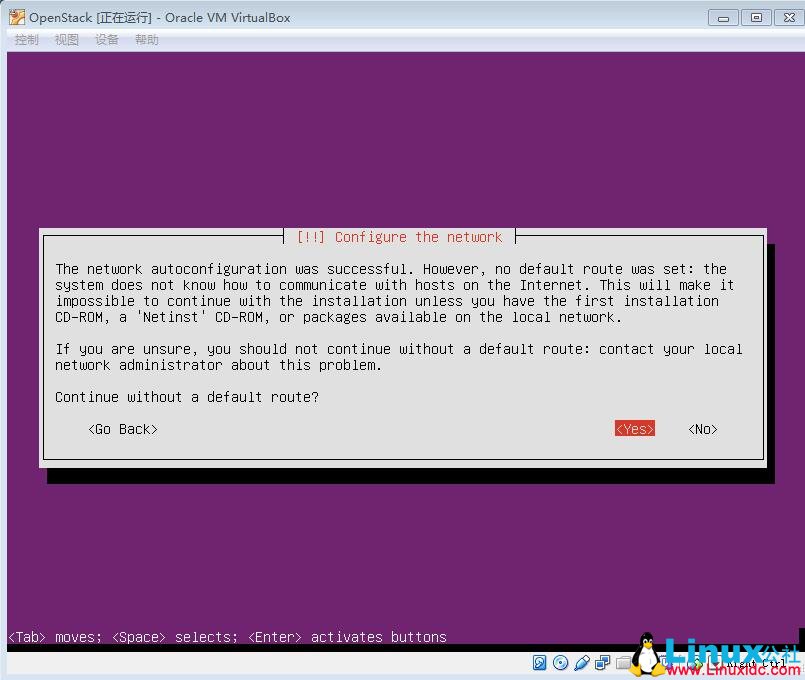

dhcp 配置成功，但是提示说默认的路由没有设置这样连不上外网的，没关系，安装完可以改的

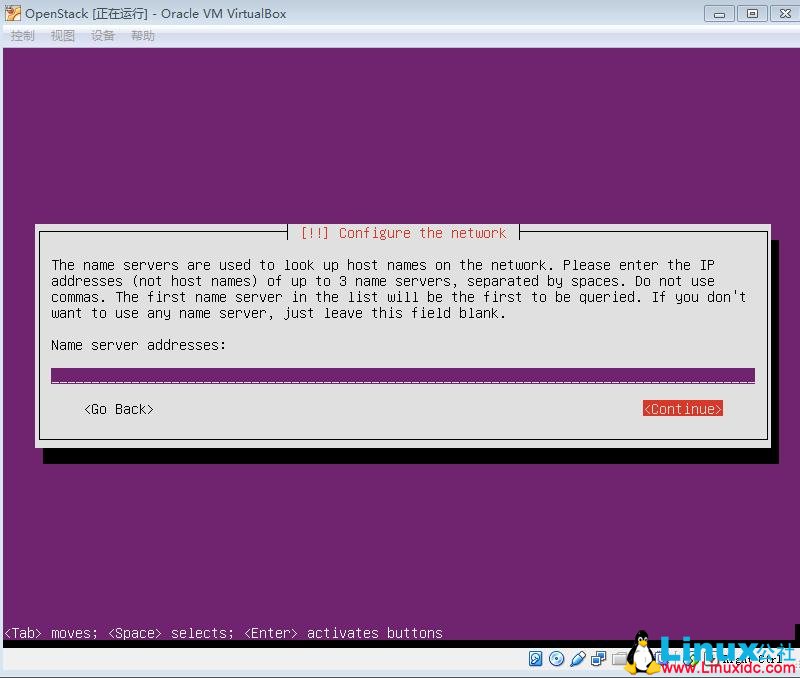

跳过继续

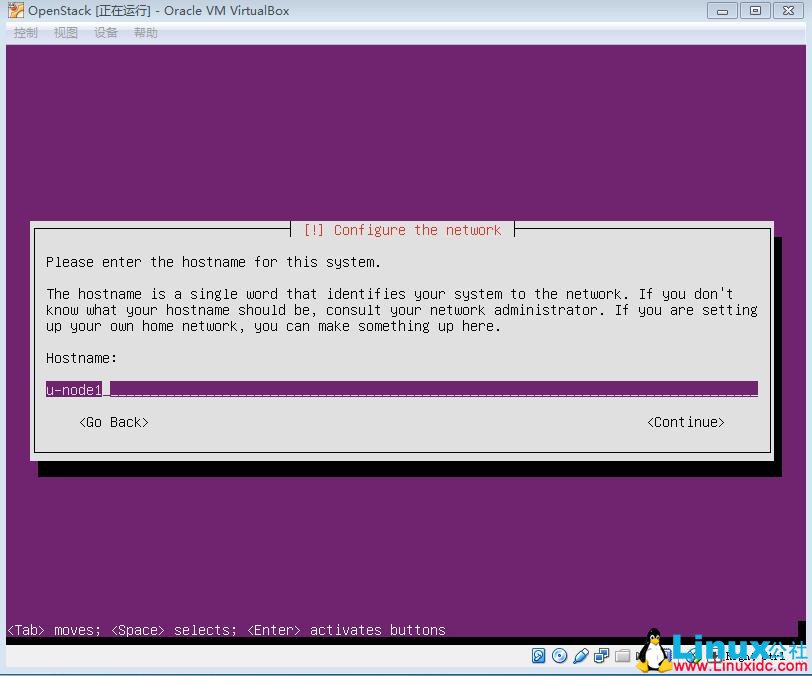

添加虚拟机主机名称

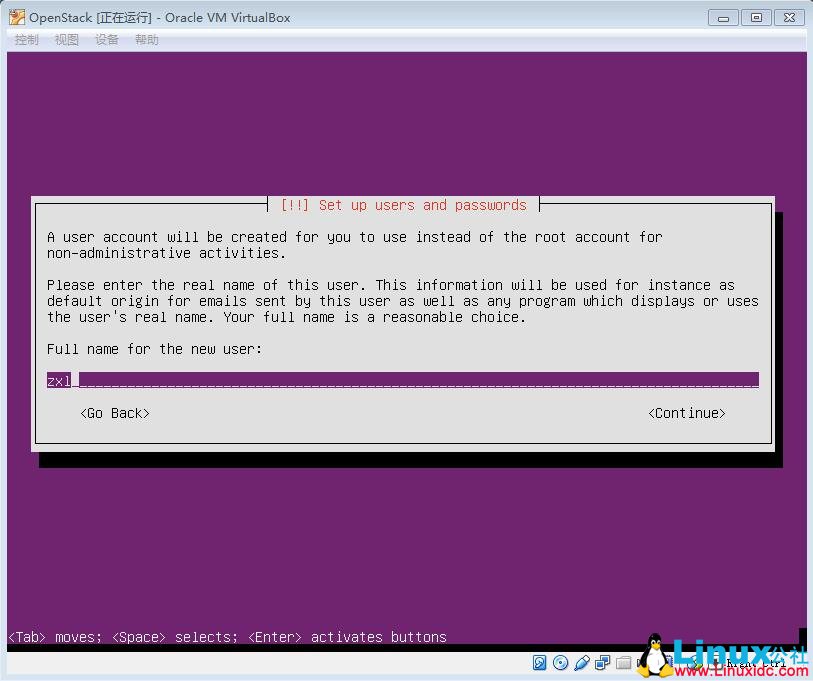

添加一个 user

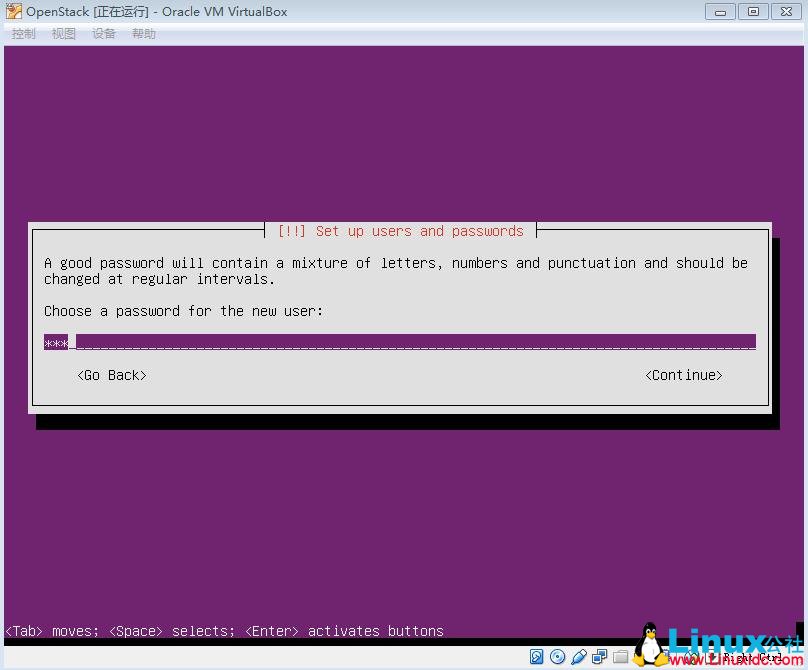

设置密码

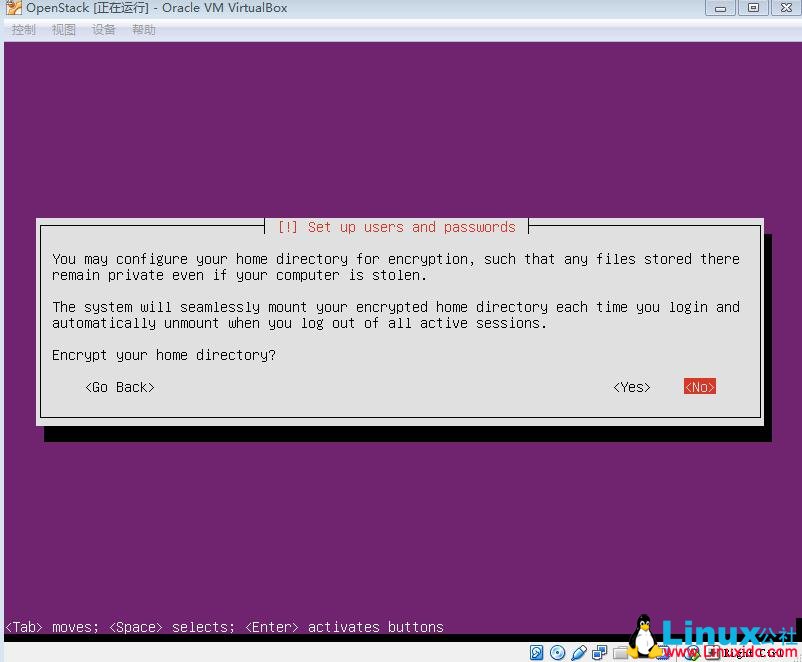

问是否加密你的 home 目录，选择 no 继续

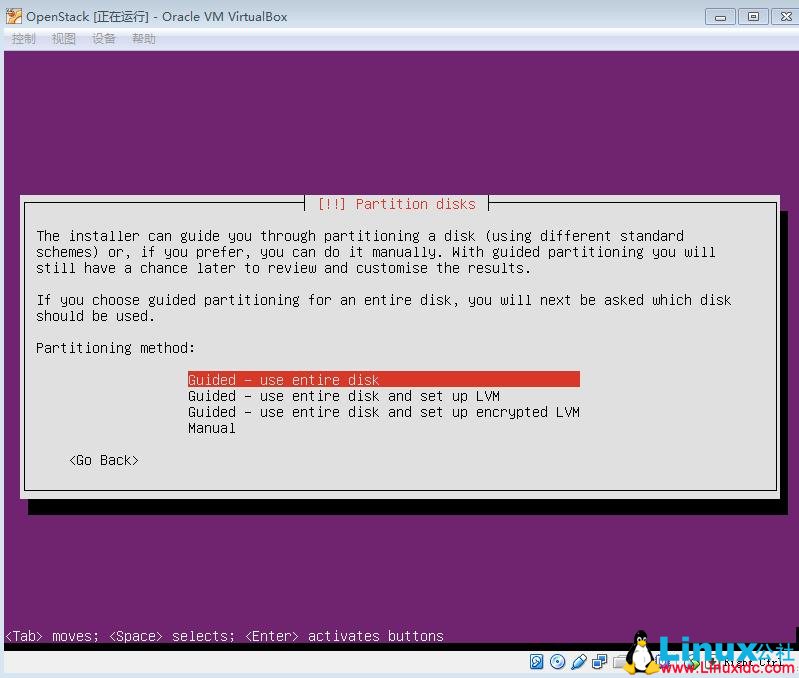

分别为：使用整块磁盘，使用整块磁盘并配置 LVM，使用整块磁盘并配置加密的 LVM，手动分区

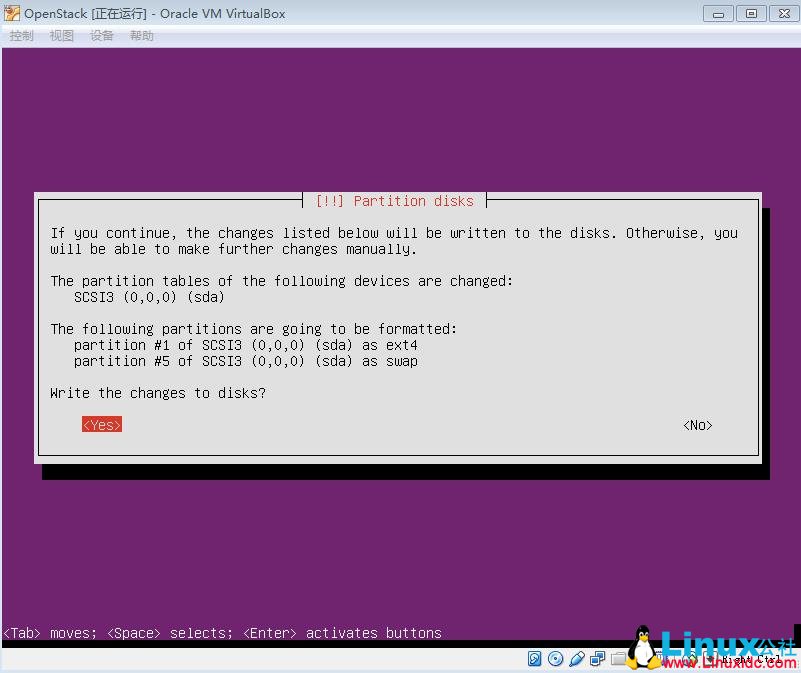

这里直接选择第一个继续

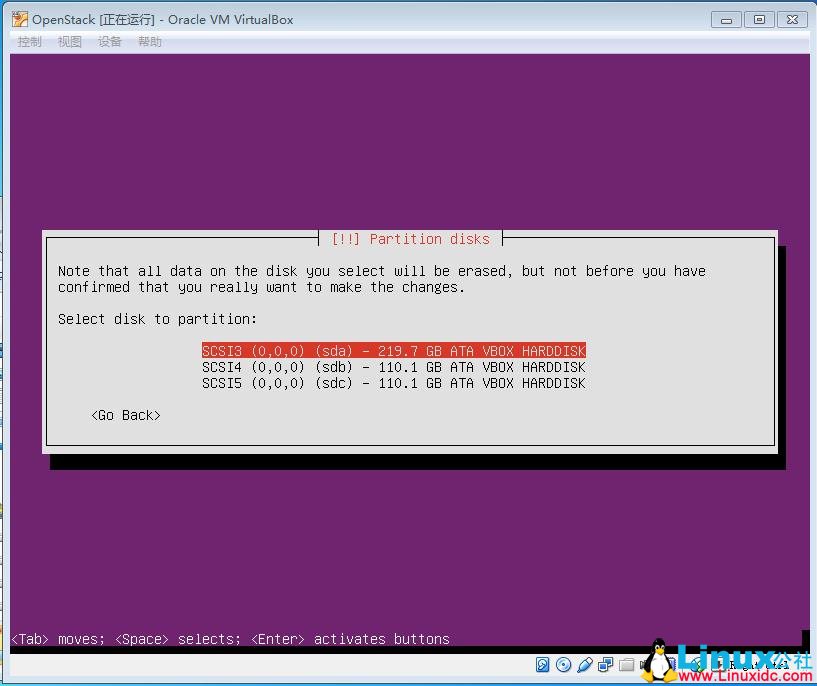

选择安装在第一块磁盘上即 sda 上

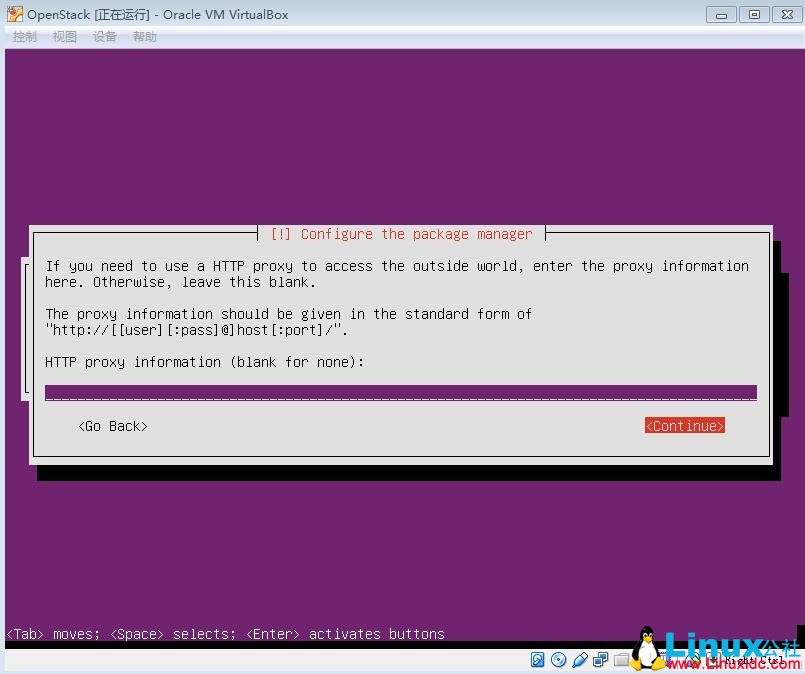

这里不需要提供代理，直接跳过

选不自动更新

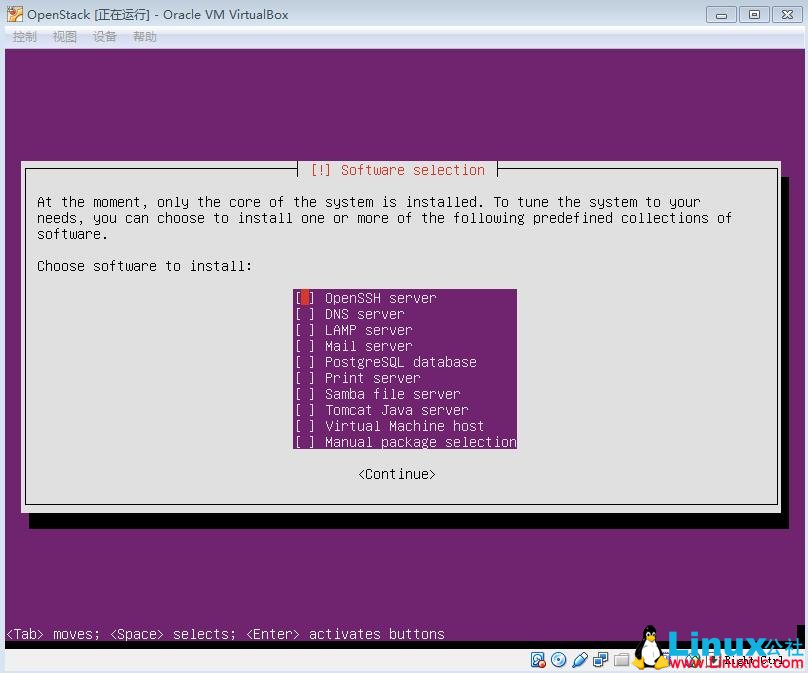

这里选择要安装的软件包，我们选择 OpenSSH server 远程桌面软件包，其他包以后可以慢慢装

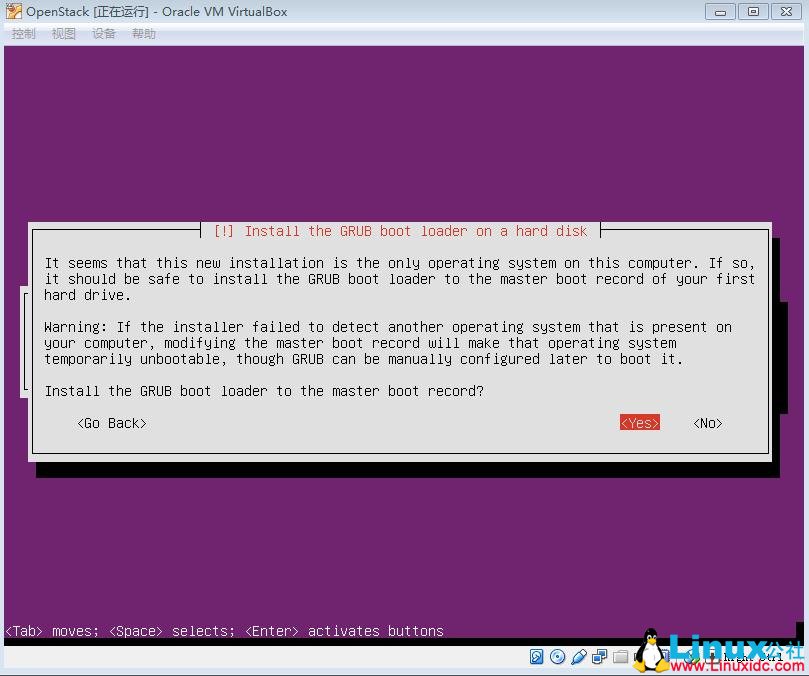

安装 grub 引导，装载程序的主引导记录

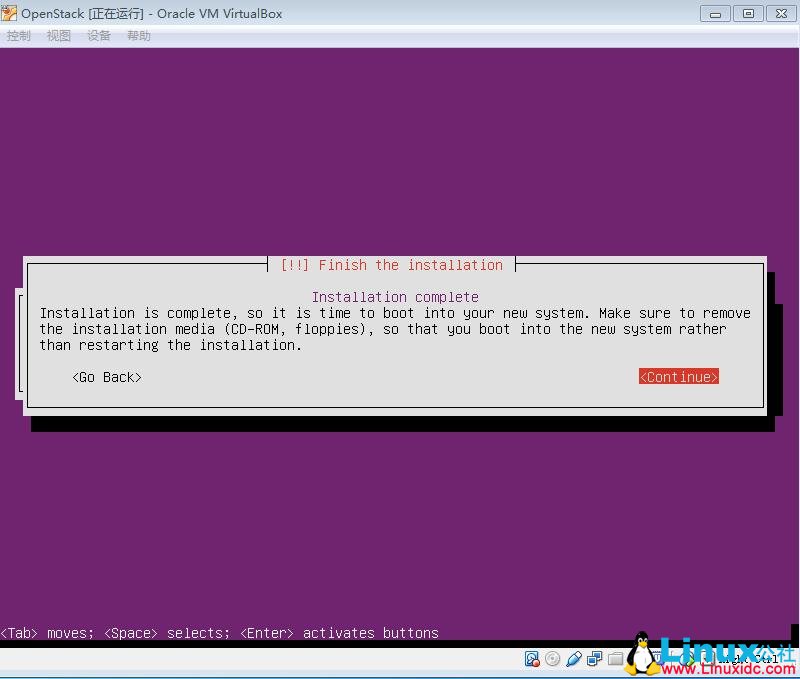

安装完成，选择继续则重启

重启后配置网络

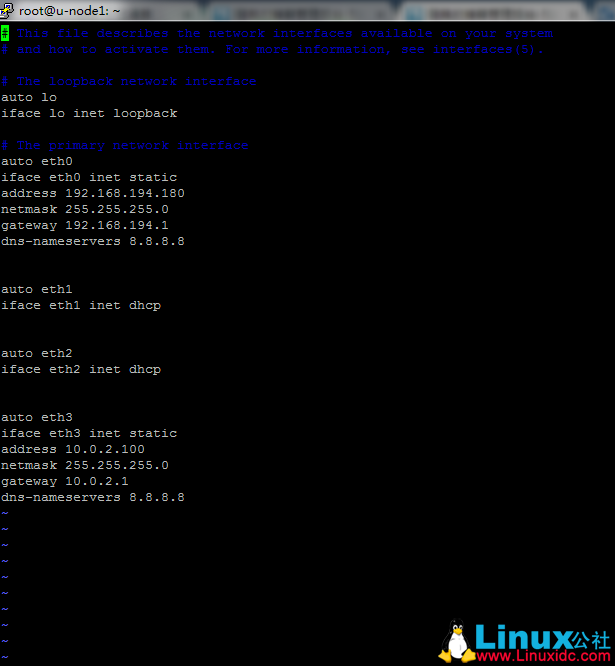

配置网络文件 /etc/network/interfaces 如下，eth0 为 static，eth1 和 eth2 为 dhcp，eth3 为 static

注意 eth0 和 eth3 的静态 IP 尽量设置的大一些

然后保存退出，执行 reboot 重启系统

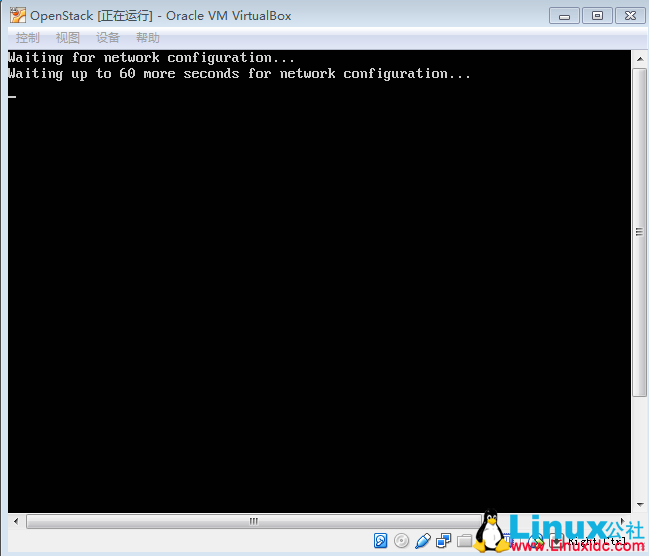

在重启的过程中因为要重新配置网络，所以可能会等超过 60 秒的时间，慢慢等哈(*^▽^*)

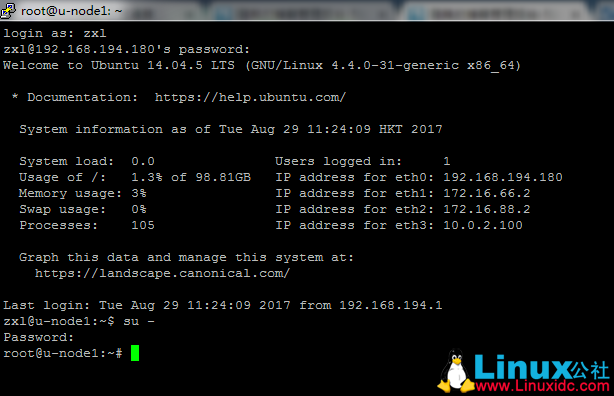

重启后登陆, 用 putty 连接立马可以看到 4 个网卡配的 IP

192.168.194.180 为 eth0 的 IP

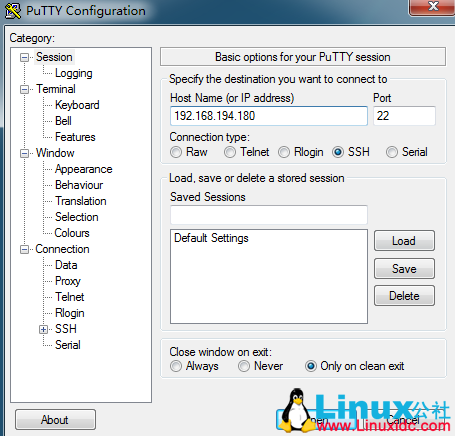

我们通过 putty 远程连接 eth0 的地址登陆（eth0 就是为了管理网络，连接物理机和虚拟机），从而控制虚拟机，以下为在 putty 中的操作

重启后登陆, 立马可以看到 4 个网卡配的 IP

（注意如果 IP 配置正确，仍然连接不上去，那么在本地登录，然后配置路由可连外网后，重新装一下 openssh-server, 刚才装机的时候可能忘了选择安装）

将默认路由改为 route add default gw 10.0.2.1 eth3，便可以通过 eth3 访问 internet

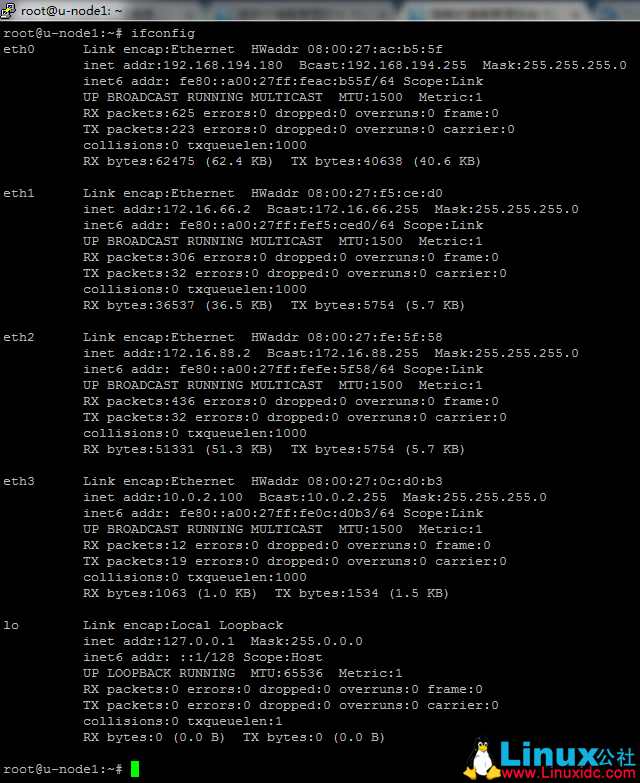

以下为 4 个网卡的详细信息

至此我们安装在 VirtualBox 中安装为学习 OPenStack 准备的虚拟机就安装成功了，其有 4 块不同作用的网卡，3 块磁盘，且可以连接外网

在进行远程连接是最好只使用 eth0 地址，虽然 eth1 和 eth2 地址也可以远程登录，但是这两个网卡是留给其他组件使用的。

eth1 是给 open vSwich 使用的

eth2 是保留给 OpneStack 的其他组价内使用的

接下来配置 apt-get 源，刚安装玩 apt 源为 ubuntu 在美国的源，替换为中国的，这样装程序快啊！

root@u-node1:~# vim /etc/apt/sources.list

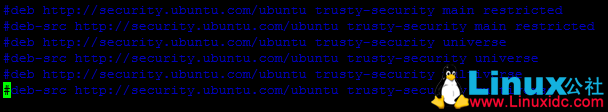

注释掉与 security 相关的，因为每次 update 要花许多时间

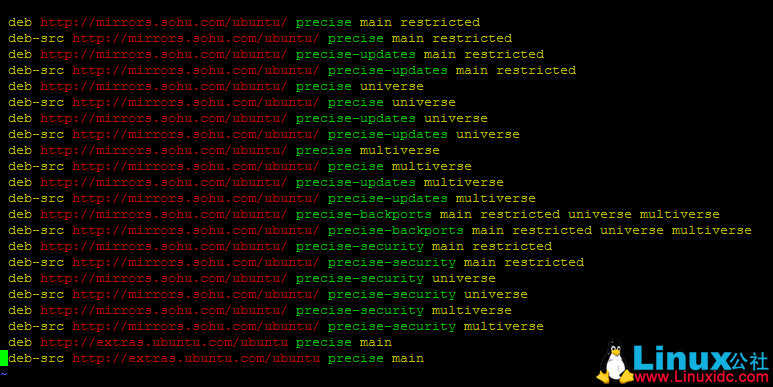

添加国内的 sohu 源。。。aliyun，163 也可以

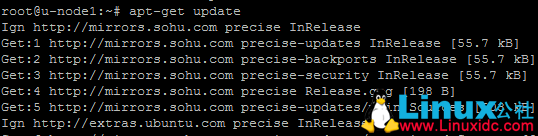

执行 update

配置网络中遇到的问题：

刚开始我在设置 VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3 的 IP 的 IP 时，设置的 IP 分别为 192.168.60.1 和 192.168.61.1，即分别向 eth1 和 eth2 两个网卡 dhcp 自动分发 192.168.60.2-192.168.60.254 和 192.168..61.2.-192.168.61.254 网段的 IP, 即这两个网卡既是 eth1 和 eth2 的网关也是它们的 DHCP-Server 地址

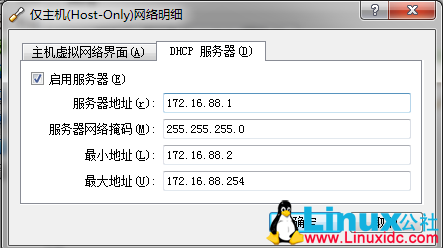

但是这样设置后在创建或者重新启动虚拟机时，会立马弹出窗口提示 windows 检测 IP 与某台主机的冲突（注意这可不是你安装的其他的虚拟机，而是你所处环境的整个局域网中有人的 IP 和你冲突，这是本人在换了 VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3 的 IP 不下20 次 后得出的结论，各种不同网段的私有 IP 网段都设置了，实在找不到不冲突的，最后万幸，在公司的配置中找到了 172.16.66.1 和 172.16.88.1 网段可以使用，而本实验就是在公司成功配置的基础上做的。

但是此时本人在家里配置时就没这么幸运了，仍然没有解决 IP 冲突，最后只能把 VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3 的 IP 的 Dhcp off 掉，让它只做 eth1 和 eth2 的网关，并在开启虚拟机后在 /etc/network/interfaces 中静态配置这两个网卡的 IP(家里的局域网 IP 看来被占光了。。毕竟做 dhcp 需要分配的是一整个网段的 IP，而不只是获得一个单个 IP。

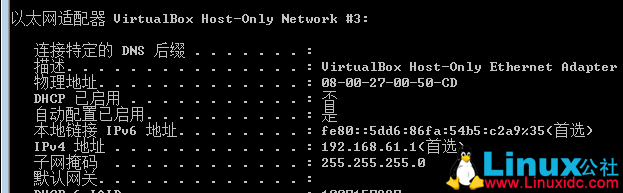

当你配置的 Host-only 网卡在 cmd 中运行 ipconfig /all 由刚开始的下图

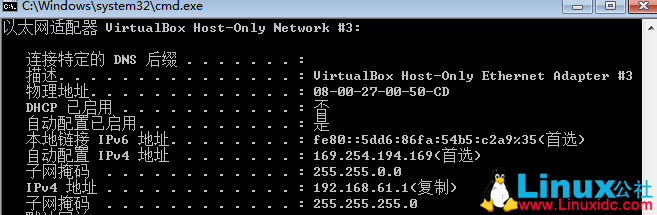

突然变成这样时，那说明 IP 冲突了，首选 IP 是 windows 给你重新配置的微软自己的网段 169.254.0.0 的 IP，而原有的 Ip 成了复制！这样你的虚拟机的 eth1 和 eth2 是 ping 不同自己的网关的

本来想尝试能不能关闭 windows 的 ip 自动配置，在网上也搜了主要是下面的类似方法：

解决自动配置 ipv4 的方法（Win7 系统）：

以管理员身份运行 cmd.exe

输入：netsh winsock reset catalog 按回车

输入：netsh int ip reset reset.log 按回车

重新启动

然后填写 ip 地址、子网掩码、网关，确定即可

然而并没有什么卵用，设置好后重新启动，配好 Ip 后，一启动虚拟机，又要为 eth1 和 eth2 重新分配 ip, 还是会冲突，还是会自动配置；还有一种是在控制面板中直接关闭 windows 的 dhcp 服务，但一想这要是关了肯定连上网都是问题，所以实在解决不了先设置为静态吧，估计没人比我背 ^_^。

感受就是 VirtualBox 确实比 VMware Workstation 使用起来简单，小巧，装个系统从配置到安装完 10 分钟搞定 ^_^

本次实验结束，下次将直接进行 OpenStack 的组件安装。
