Zabbix 自动监控网络设备 Juniper 防火墙

1、配置 juniper 防火墙 SNMP

登陆到 juniper 页面或使用 SSH 链接配置,此处使用 web 界面配置

1)定位到 Configuration > Report Settings > SNMP,配置端口管理信息如图

Zabbix 自动监控网络设备 Juniper 防火墙

2)点击 New Community 创建团体名,配置版本等,如图:

Zabbix 自动监控网络设备 Juniper 防火墙

3)在 Host IP Address/Netmask 填写链接 IP 地址和子网,选择版本, 点击 Add 添加

Zabbix 自动监控网络设备 Juniper 防火墙

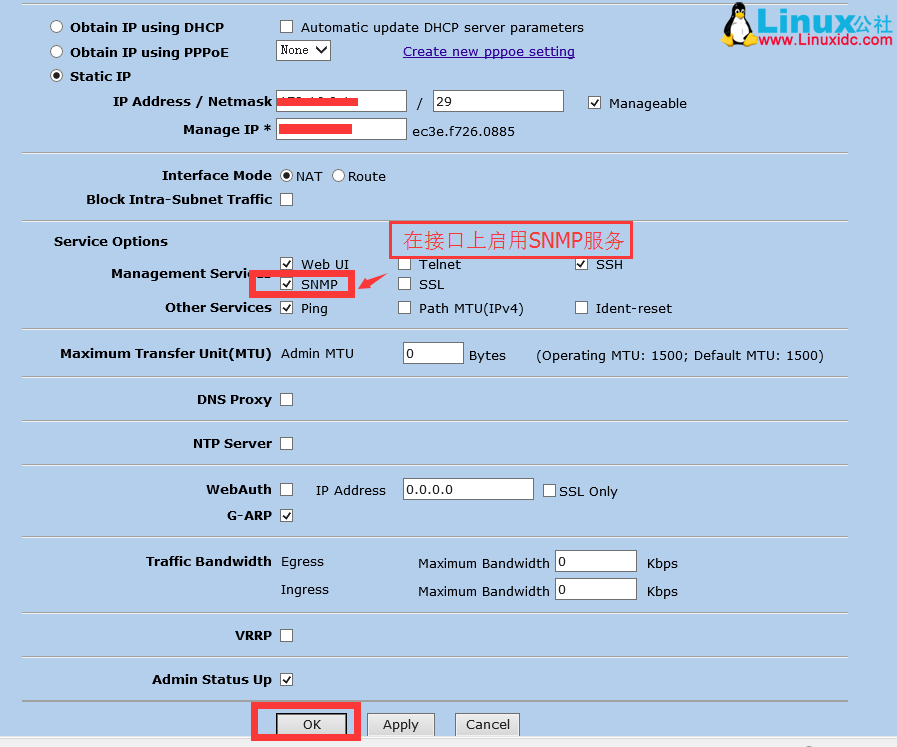

4)定位到 Network > Interfaces (List)选择链接接口编辑,勾选允许 snmp 链接

Zabbix 自动监控网络设备 Juniper 防火墙

到此 juniper 防火墙的 SNMP 就配置好了,记住链接地址和团体名,后面要用到。

在 zabbix 服务器上使用 snmpwalk -v 2c -c xxx 10.1.1.1 ifDescr, 能获取到接口信息就表示配置成功。

snmpwalk 命令可以用:yum -y install net-snmp-utils  安装。

2、在 zabbix 页面配置自动发现模块

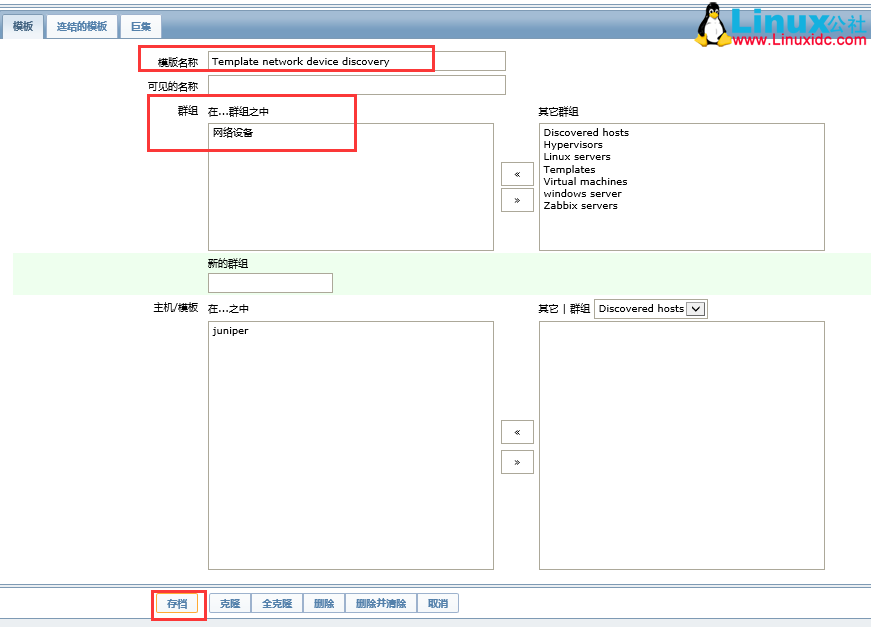

1)选择组态 - 模版 - 创建模块,命名模版,加入到群组,存档

Zabbix 自动监控网络设备 Juniper 防火墙

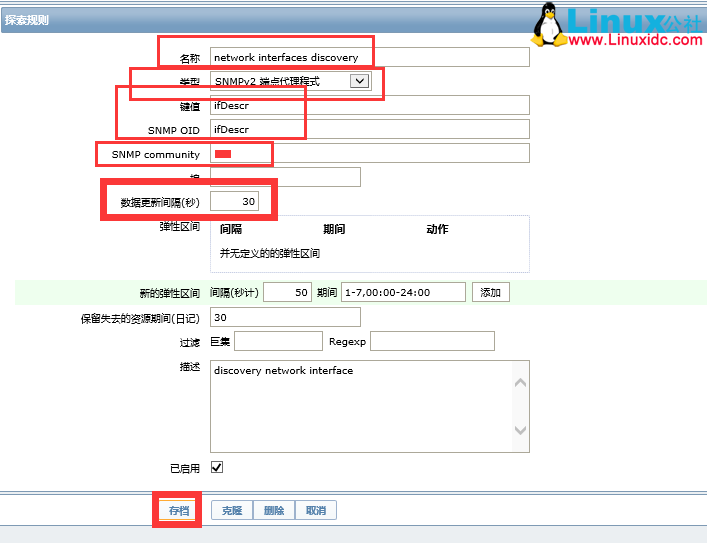

2)点击模块的探索规则 - 创建发现规则,命名,选择类型为 SNMPv2 端点代理程式,填写键值为 ifDescr,此键值可以发现设备的所有接口,并生成两个 JSON 格式的数据,一个为 {#SNMPVALUE} 对应数据的接口名称,另一个为 {#SNMPINDEX} 对应数据接口的 ID,后面会用到,设置 SNMP community 为上面为设备配置的 SNMP 团体名,设置数据更新时间为 30 秒,如图

Zabbix 自动监控网络设备 Juniper 防火墙

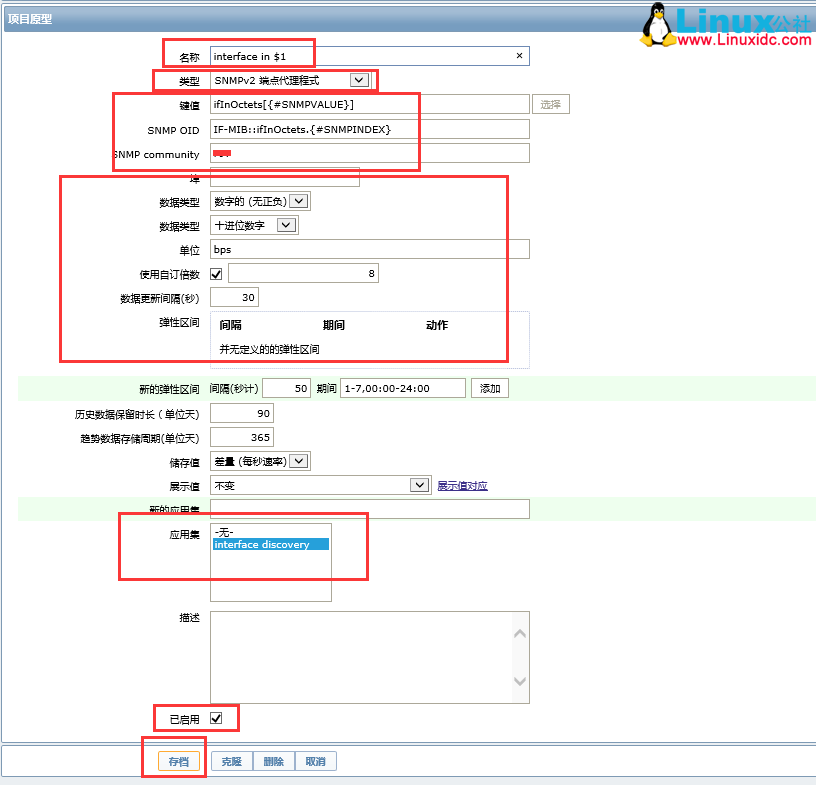

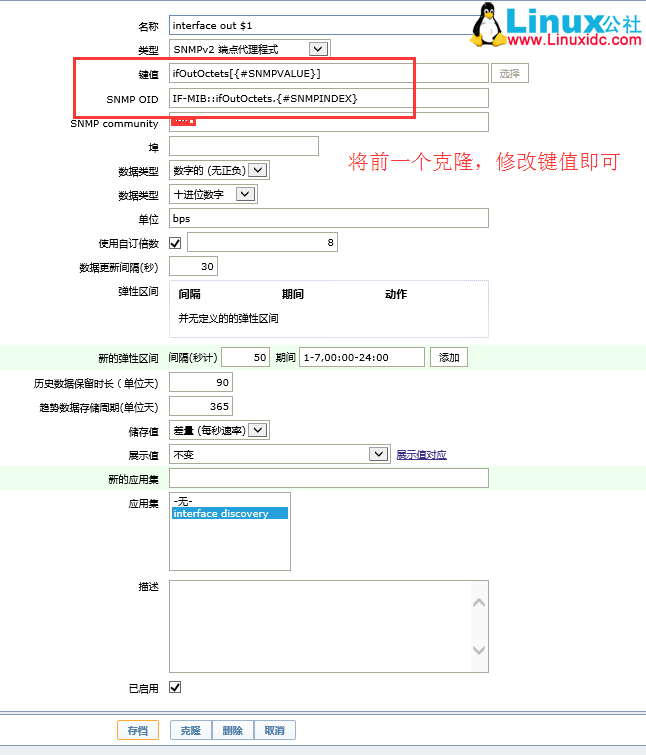

3)点击模块的项目原型 - 创建监控项目原型,在名称后面接入 $1 也就是 {#SNMPVALUE} 的值,类型为 SNMPv2 端点代理程式,键值:ifInOctets[{#SNMPVALUE}]为进口流量,SNMP OID:IF-MIB::ifInOctets.{#SNMPINDEX}将发现接口的 OID 值,团体名,单位为 bps,设备使用 bit 单位此处需要选定 8 的倍数,存储值使用差量每秒,添加。然后克隆一个修改名称,键值改为:ifOutOctets[{#SNMPVALUE}],SNMP OID:IF-MIB::ifOutOctets.{#SNMPINDEX},团体名。如图

Zabbix 自动监控网络设备 Juniper 防火墙

Zabbix 自动监控网络设备 Juniper 防火墙

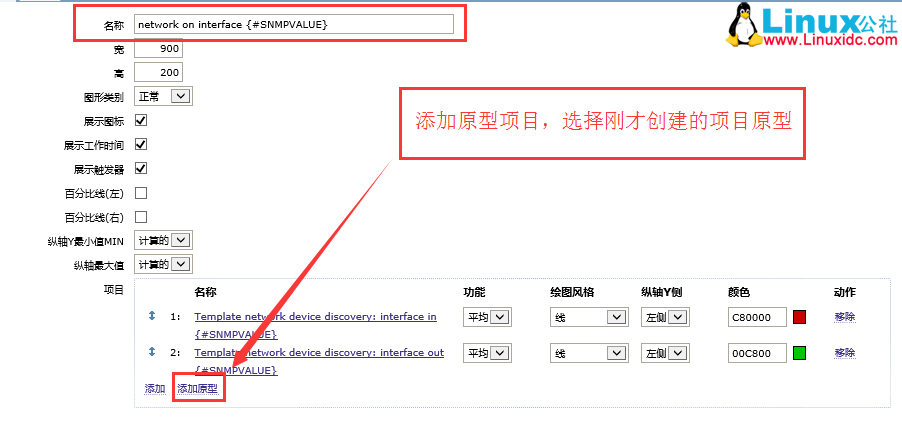

4)选择模版图形原型 - 创建图形原型,名称后面跟宏变量匹配接口,如:network on interface {#SNMPVALUE},然后添加原型,将上一步添加的项目原型添加进来。

Zabbix 自动监控网络设备 Juniper 防火墙

Zabbix 自动监控网络设备 Juniper 防火墙

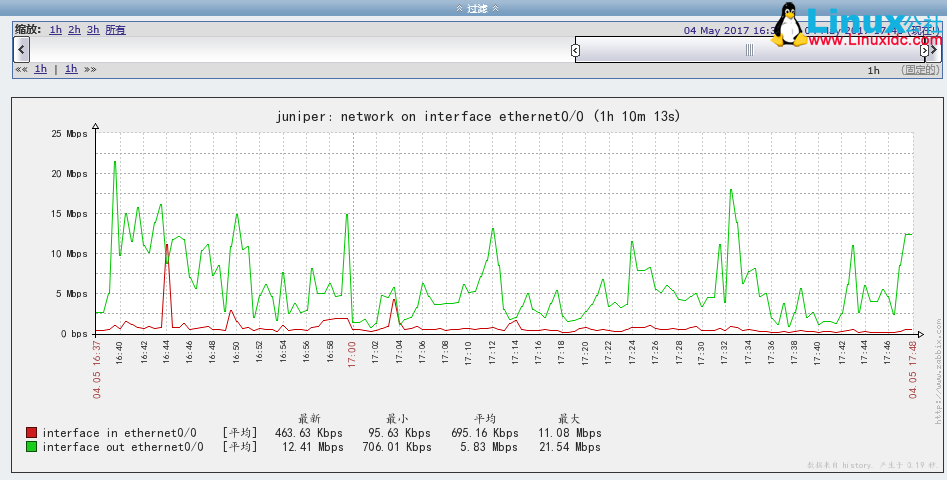

5)将创建网络设备主机并链接到模块,技能自动监控所有接口进出口流量,并生成图形。

Zabbix 自动监控网络设备 Juniper 防火墙

自动监控网络设备 juniper 就完成了,监控其他网络设备也可以,只要团体名对应上,后期可以优化添加触发器,和添加设备 CPU,内存等的自动监控。
