使用Ganglia构建集群监控（单播与组播双实例）

共计 10958 个字符，预计需要花费 28 分钟才能阅读完成。

前言：Ganglia 是 UC Berkeley 发起的一个开源集群监视项目，设计用于测量数以千计的节点。Ganglia 的核心包含 gmond、gmetad 以及一个 Web 前端。主要是用来监控系统性能，如：cpu、mem、硬盘利用率，I/ O 负载、网络流量情况等，通过曲线很容易见到每个节点的工作状态，对合理调整、分配系统资源，提高系统整体性能起到重要作用。

规划：

使用一台 ganglia 机器监控两个集群

ganglia-server（gmetad）：10.64.8.10 CentOS6.5

ganglia-agent（gmond）：xdHadoop、sjselk

集群 xdhadoop：

master1、master2、slave1、slave2、slave3

集群 sjselk：

es-master1、es-master2、es-master3、es-master4、es-master5

一：准备工作

（1）修改主机名，并将监控机名写入 hosts

10.10.1.10

#hostname ganglia && echo ganglia >/etc/hostname
#cat >> /etc/hosts << EOF
10.10.1.1 master1
10.10.1.2 master2
10.10.1.3 slave1
10.10.1.4 slave2
10.10.1.5 slave3
10.10.0.1 es-master1
10.10.0.2 es-master2
10.10.0.3 es-master3
10.10.0.4 es-master4
10.10.0.5 es-master5
10.10.1.10 ganglia
EOF

（2）关闭 selinux 和防火墙

#setenforce 0&& service iptables stop &&chkconfig iptables off

二：ganglia-server 环境安装

ganglia

（1）web 环境

安装 apache

#yum install httpd
#vim /etc/httpd/conf/httpd.conf
User nobody
Group nobody

安装 php，并编辑测试页面。

#yum install php
#vim /var/www/html/info.php
<?php
phpinfo();
?>

启动 httpd

#service httpd restart

打开浏览器访问 10.64.8.10/info.php 测试，出现下图说明 apache 与 php 联动成功。

下面关于 Ganglia 的文章您也可能喜欢，不妨参考下：

Ganglia 3.1.x 下扩展 Python 模块（翻译自官方 wiki) http://www.linuxidc.com/Linux/2014-04/99565.htm

Ganglia 环境搭建并监控 Hadoop 分布式集群  http://www.linuxidc.com/Linux/2017-03/141652p2.htm

开源监控软件 Ganglia 安装使用  http://www.linuxidc.com/Linux/2016-08/134668.htm

Ganglia 调试技巧  http://www.linuxidc.com/Linux/2016-08/134672.htm

（2）安装依赖

1 # yum install -y apr-devel apr-util check-devel cairo-devel pango-devel libxml2-devel rpm-build glib2-devel dbus-devel freetype-devel fontconfig-devel gcc-c++ expat-devel python-devel libXrender-devel

（3）安装 libconfuse

#wget http://download.savannah.gnu.org/releases/confuse/confuse-2.7.tar.gz
#tar confuse-2.7.tar.gz
#cd confuse-2.7
# ./configure CFLAGS=-fPIC –disable-nls
# make&&make install

（4）安装 pcre

#tar xf pcre-8.12.tar.bz2
#cd pcre-8.12
#./configure && make && make install
#echo “/usr/local/lib” >> /etc/ld.so.conf
# ldconfig

（5）安装 rrdTool

1：下载 tar 包，编译安装 rrdTool

#cd /opt
#wget  http://oss.oetiker.ch/rrdtool/pub/rrdtool-1.3.1.tar.gz
#tar xf rrdtool-1.3.1.tar.gz
#cd rrdtool-1.3.1
#./configure –prefix=/usr/local
#make && make install

rrd 安装后：lib 库文件 /usr/local/lib  bin 可执行文件 /usr/local/bin/rrdtool

2：将 rrdtool 所以拷到 /usr/bin 下（方便后面 ganglia 调用），并加入库文件。

#cp /usr/local/bin/rrdtool  /usr/bin/rrdtool
#echo “/usr/local/lib” >> /etc/ld.so.conf
# ldconfig

3：验证 rrdtool 是否安装成功，利用 examples 下的示例，渲染一个示例图

#rrdtool -V
#cd /usr/local/share/rrdtool/examples/
#./stripes.pl
#cp stripes.png /var/www/html/

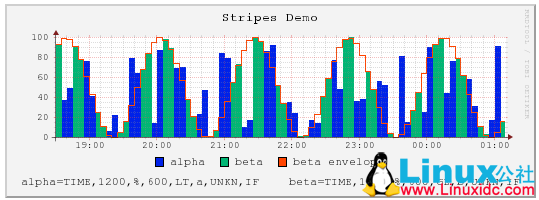

在浏览器访问 http://ganglia/stripes.png，，如下图说明 rrd 安装正常。

三：ganglia-server（gmetad）安装

ganglia

（1）编译安装 ganglia

#wget http://120.52.73.45/jaist.dl.sourceforge.net/project/ganglia/ganglia%20monitoring%20core/3.7.2/ganglia-3.7.2.tar.gz
#tar xf  ganglia-3.7.2.tar.gz
#cd  ganglia-3.7.2
# ./configure –prefix=/usr/local/ganglia –with-gmetad –with-librrd=/usr/local/lib –sysconfdir=/etc/ganglia –with-libpcre=no
#make && make install

（2）cpoy 启动脚本

# cp gmond/gmond.init /etc/rc.d/init.d/gmond
# cp gmetad/gmetad.init /etc/rc.d/init.d/gmetad
# chkconfig –add gmond && chkconfig gmond on
# chkconfig –add gmetad && chkconfig gmetad on
#vim /etc/init.d/gmetad
改
GMETAD=/usr/sbin/gmetad
为
GMETAD=/usr/local/ganglia/sbin/gmetad
#vim /etc/init.d/gmond
改
GMETAD=/usr/sbin/gmond
为
GMETAD=/usr/local/ganglia/sbin/gmond

复制 python_modules

#mkdir /usr/local/ganglia/lib64/ganglia/python_modules
#cp ./gmond/python_modules/*/*.py  /usr/local/ganglia/lib64/ganglia/python_modules

（3）安装 ganglia 前端

#wget http://120.52.73.47/jaist.dl.sourceforge.net/project/ganglia/ganglia-web/3.7.1/ganglia-web-3.7.1.tar.gz
#tar xf ganglia-web-3.7.1.tar.gz
#cd ganglia-web-3.7.1
#vim Makefile
# 改成实际的目录
##########################################################
# User configurables:
##########################################################
# Location where gweb should be installed to (excluding conf, dwoo dirs).
#ganglia 的 web 发布目录
GDESTDIR = /var/www/html/ganglia

# Location where default apache configuration should be installed to.
#ganglia-web 的配置文件目录
GCONFDIR = /etc/ganglia-web

# Gweb statedir (where conf dir and Dwoo templates dir are stored)
GWEB_STATEDIR = /var/lib/ganglia-web

# Gmetad rootdir (parent location of rrd folder)
GMETAD_ROOTDIR = /usr/local/ganglia
#httpd 的用户
APACHE_USER = nobody

#make install

（4）启动 server 端 gmetad

# service gmetad start

Starting GANGLIA gmetad:                                  [OK]

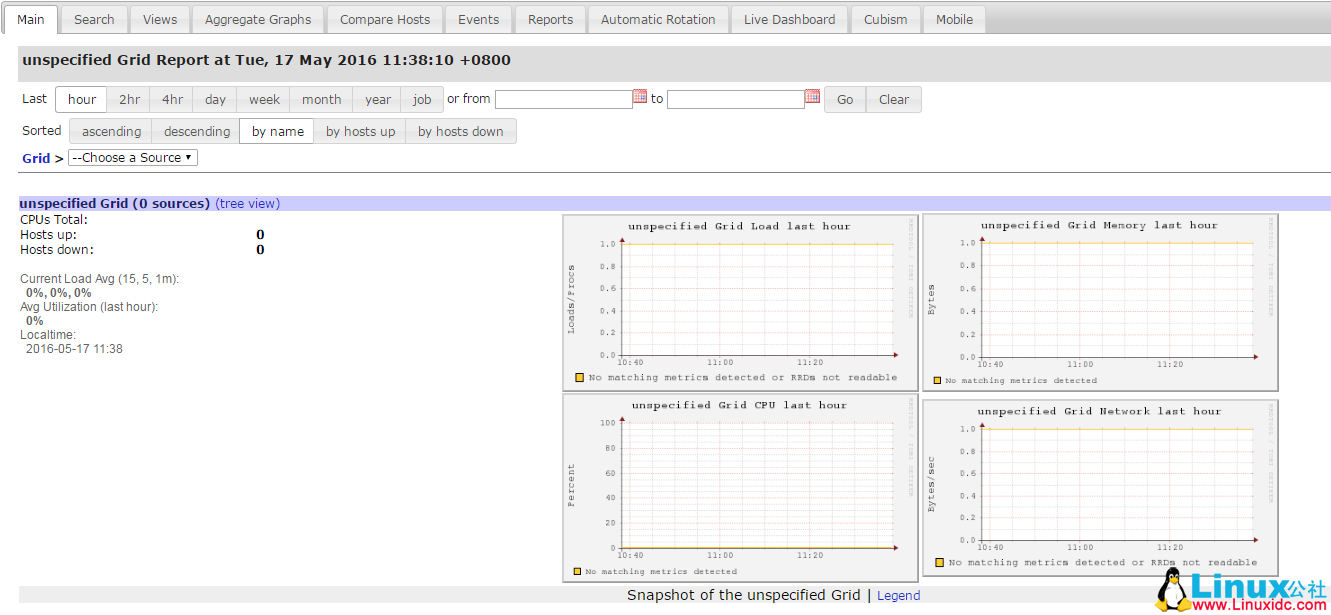

浏览器访问：http://ganglia/ganglia 如下图，gmetad 正常，但是还没有加入机器，所以是空白的。

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2017-03/142153p2.htm

四：ganglia-agent（gmond）安装

xdHadoop 所有机器、sjselk 所有机器

（1）安装依赖

1 # yum install -y apr-devel apr-util check-devel cairo-devel pango-devel libxml2-devel rpm-build glib2-devel dbus-devel freetype-devel fontconfig-devel gcc-c++ expat-devel python-devel libXrender-devel

（2）安装 libconfuse

#wget http://download.savannah.gnu.org/releases/confuse/confuse-2.7.tar.gz
#tar confuse-2.7.tar.gz
#cd confuse-2.7
# ./configure CFLAGS=-fPIC –disable-nls
# make&&make install

（3）安装 pcre

#tar xf pcre-8.12.tar.bz2
#cd pcre-8.12
#./configure && make && make install
#echo “/usr/local/lib” >> /etc/ld.so.conf
# ldconfig

（4）安装

#tar xf  ganglia-3.7.2.tar.gz
#cd  ganglia-3.7.2
# ./configure –prefix=/usr/local/ganglia –sysconfdir=/etc/ganglia
#make && make install
启动脚本
#cp gmond/gmond.init /etc/rc.d/init.d/gmond
#chkconfig –add gmond && chkconfig gmond on
#vim /etc/init.d/gmond
改
GMETAD=/usr/sbin/gmond
为
GMETAD=/usr/local/ganglia/sbin/gmond

复制 python_modules

#mkdir /usr/local/ganglia/lib64/ganglia/python_modules
#cp ./gmond/python_modules/*/*.py  /usr/local/ganglia/lib64/ganglia/python_modules

安装完毕，其实 agent 安装和 server 安装几乎一样，只是 server 端我们用的是 gmetad（也会安装 gmond），agent 端，我们只用 gmond 就行了。

五：配置 gmetad 和 gmond

（1）配置 gmond.conf（sjselk 集群，组播）

sjselk

#vim  /etc/ganglia/gmond.conf
cluster {
  name = “sjselk”              #集群名
  owner = “nobody”              #运行 gmond 用户名
  latlong = “unspecified”
  url = “unspecified”
}

host {
  location = “unspecified”
}

udp_send_channel {
  mcast_join = 239.2.11.71      #默认组播地址
  port = 8649                  #gmond 端口
  ttl = 1
}

udp_recv_channel {
  mcast_join = 239.2.11.71
  port = 8649
  bind = 239.2.11.71
  retry_bind = true
}

tcp_accept_channel {
  port = 8649
  gzip_output = no
}

添加路由到组播地址

# ip route add 239.2.11.71 dev eth0

（2）配置 gmond.conf（xdhadoop 集群，单播）

xdhadoop

#vim  /etc/ganglia/gmond.conf
cluster {
  name = “xdhadoop”      #集群名
  owner = “nobody”      #运行 gmond 的用户
  latlong = “unspecified”
  url = “unspecified”
}

host {
  location = “unspecified”
}

udp_send_channel {
#  mcast_join = 239.2.11.71  #使用单播，注释组播地址
  host = 10.10.1.10          #使用单播，写 gmond 的 IP
  port = 8653                #设置端口
  ttl = 1
}

udp_recv_channel {
#  mcast_join = 239.2.11.71    #使用单播，注释组播地址
  port = 8653                  #设置端口
#  bind = 239.2.11.71          #使用单播，注释组播地址
bind = 10.10.0.1              #写自己的 IP
  retry_bind = true
}

tcp_accept_channel {
  port = 8653
  gzip_output = no
}

（3）配置 gmetad.conf

ganglia

#vim /etc/gmetad.conf
 #组播只写一个 ip 即可，可以写两个，防止一台机器挂了后，收不到数据。单播需要写上所有机器。
data_source “sjselk” es-master1:8649  es-master2:8649
data_source “xdhadoop” master1:8653 master2:8653 slave1:8653  slave2:8653 slave3:8653

添加路由到组播地址

# ip route add 239.2.11.71 dev eth0

五：启动 gmetad 和 gmond

ganglia

[root@ganglia ~]# service gmetad start
Starting GANGLIA gmetad:                                    [OK]

sjselk、xdhadoop

[root@ganglia ~]# service gmond start
Starting GANGLIA gmond:                                    [OK]

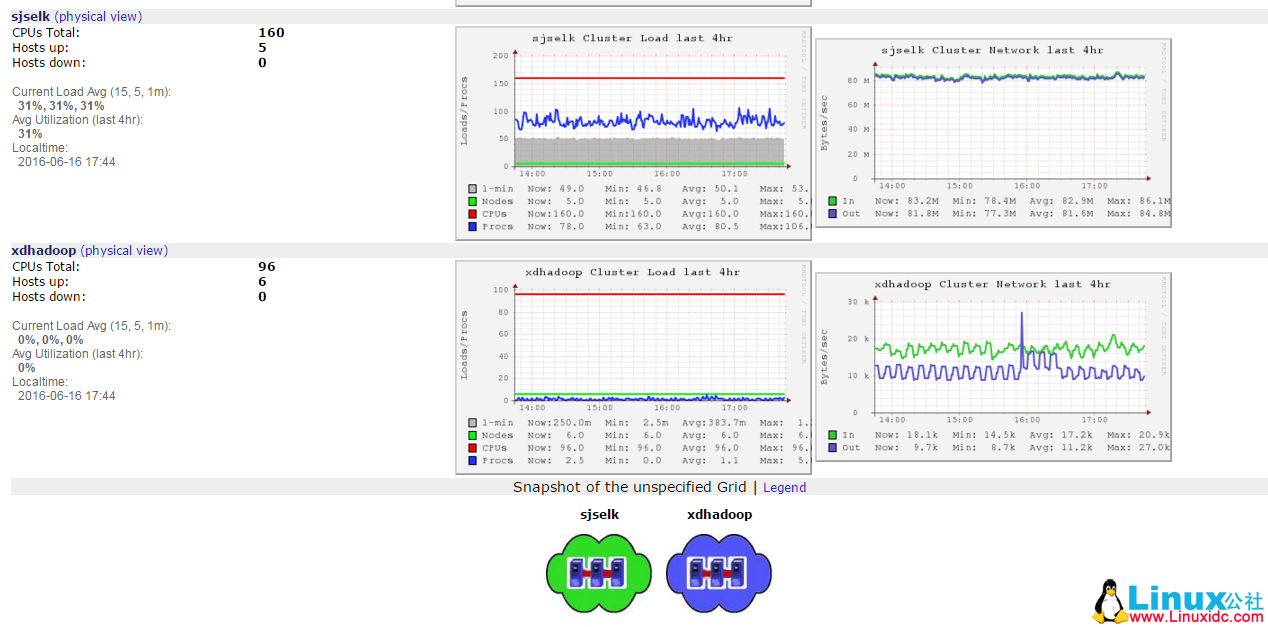

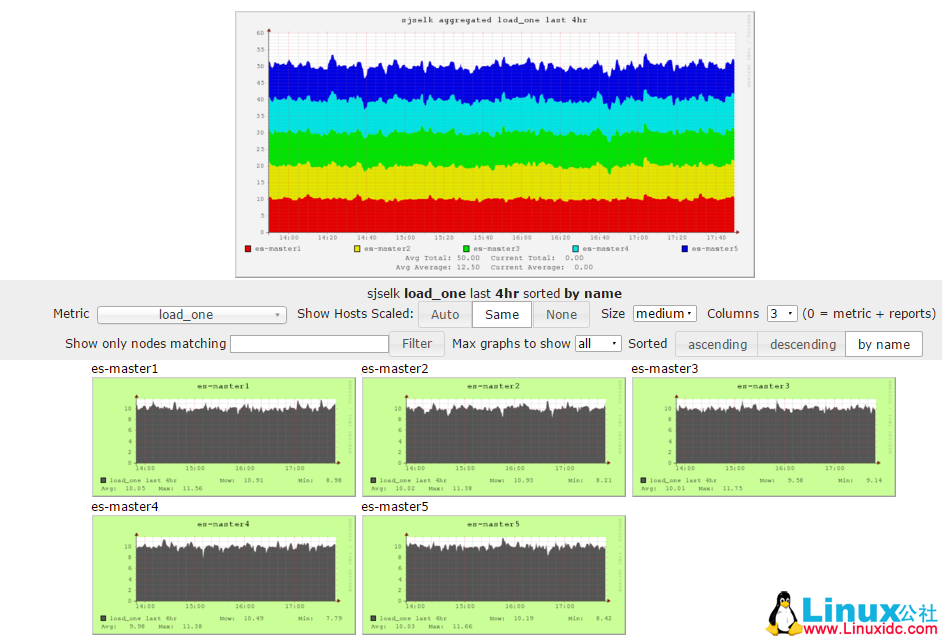

访问 http://ganglia/gangliaspacer.gif
