通过更换硬盘舱位的方式解决存储问题

182次阅读
没有评论

共计 1149 个字符,预计需要花费 3 分钟才能阅读完成。

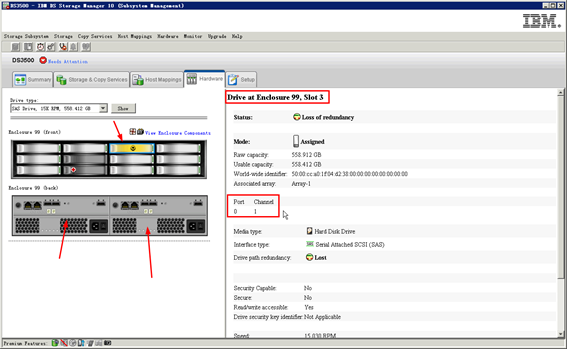

一台 IBM V3500 存储,有 2 个控制器,每个控制器具有 2 个 SAS 接口,通过 SAS 线连接到 3 台服务器。这个存储服务器在 Slot1、2、3、4、5、7、8、9、11、12 盘位安装 3.5 寸 600GB 的 SAS 磁盘。原来这个 IBM V3500 只有一个控制器,后来通过升级的方式,添加了第二个控制器,但添加控制器之后,其第 3 个舱位(Slot 3)的磁盘出现黄色的报警,显示只有 Port 0 连接到了这个磁盘,如图 1 - 1 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -1 Slot 3 的舱位显示报警

对于这个故障,尝试了多种方法没有解决,因为存储已经使用多年,有许多数据,另外,虽然提示有这个报警,但每个服务器都能连接、使用存储,数据存储显示也正常。

因为在 Slot 6、10 还有两个空的盘位,原来一直是空着。后来我想,可以在 Slot 6 或 10 盘位,添加相同的磁盘,将 Slot 3 的磁盘 ” 替换 ” 到 Slot 6 或 10,来解决这个问题。

(1)在 Slot 6 与 10 插上相同型号的两个磁盘,将这两个磁盘设置为全局热备磁盘。

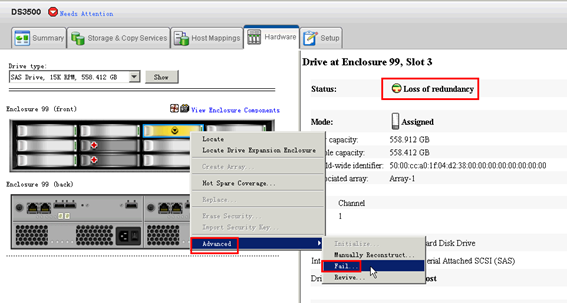

(2)右击 Slot 3,在弹出的快捷菜单中选择 ”Advanced →Fail”,如图 1 - 2 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -2 将磁盘标记为 Fail

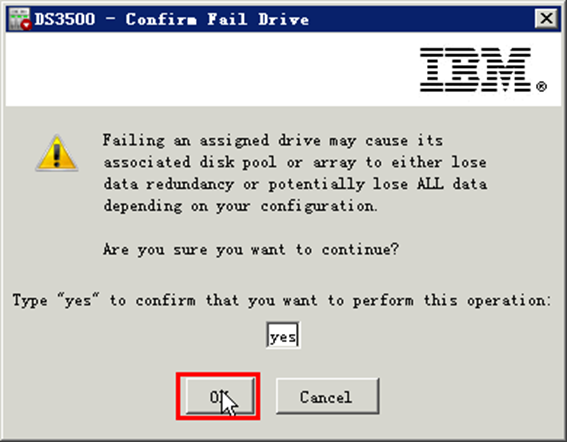

(3)在弹出的 ”Confirm Fail Drive” 对话框中,输入 Yes,然后单击 ”OK” 按钮,如图 1 - 3 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -3 Yes

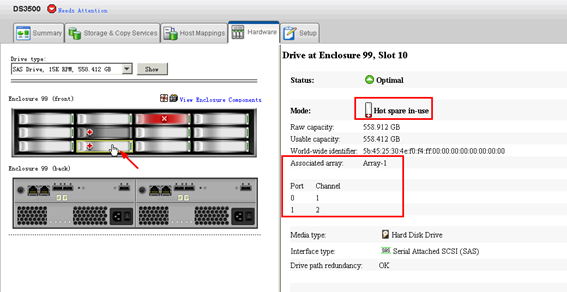

(4)将 Slot 3 标记为 Fail 后,全局热备磁盘将生效。在此 Slot 10 的舱位的磁盘开始同步数据,如图 1 - 4 所示。Slot 10 加入陈列,如图 1 - 4 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -4 Slot 10 舱位磁盘加入陈列

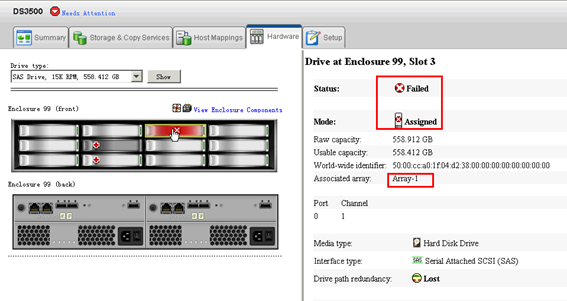

(5)此时 Slot 3 状态为失败,如图 1 - 5 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -5 磁盘状态为失败

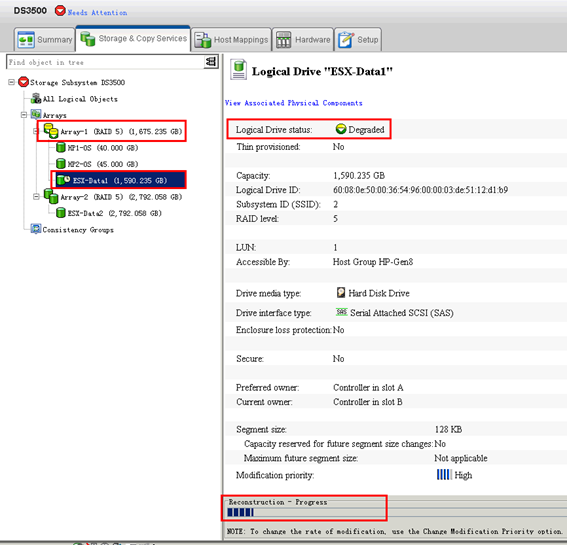

(6)在 ”” 查看陈列,涉及到 Slot 3 所在陈列 Array- 1 陈列到数据正在同步,如图 1 - 6 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -6 陈列数据正在同步

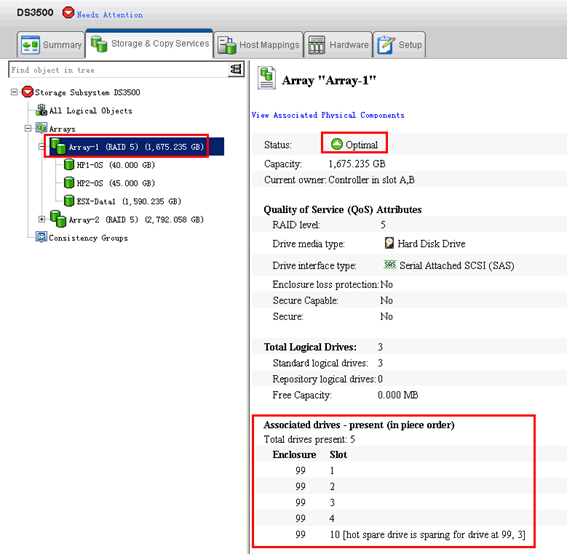

(7)在阵列中更换物理硬盘或有失效硬盘时,逻辑磁盘状态为 ”Degraded”,在磁盘同步完成状态为 ”Optional”,如图 1 - 7 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -7 物理磁盘同步完成

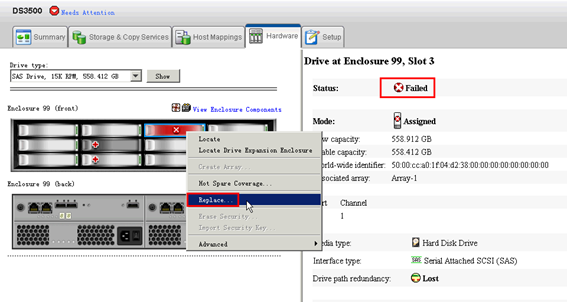

(8)返回到 ”Hardware” 选项卡,右击 Slot 3,在弹出的快捷菜单中选择 ”Replace”,如图 1 - 8 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -8 Replace

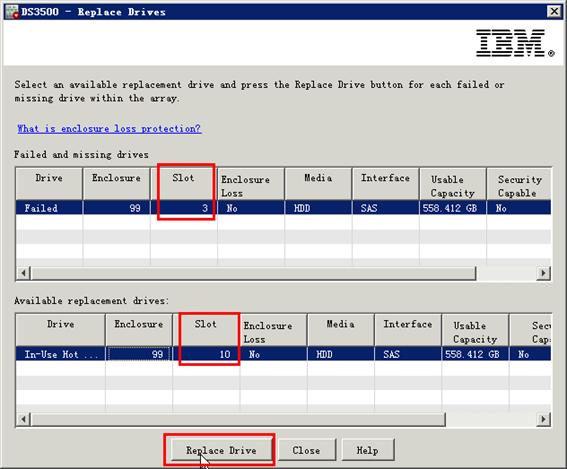

(9)在弹出的对话框中,显示将把失败的磁盘从 Slot 3 替换到 Slot 10 的位置,单击 ”Replace Drive” 按钮,如图 1 - 9 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -9 替换驱动器

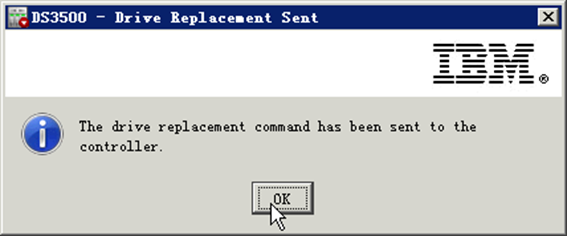

(10)在弹出的对话框中单击 ”OK” 按钮,如图 1 -10 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -10 确认

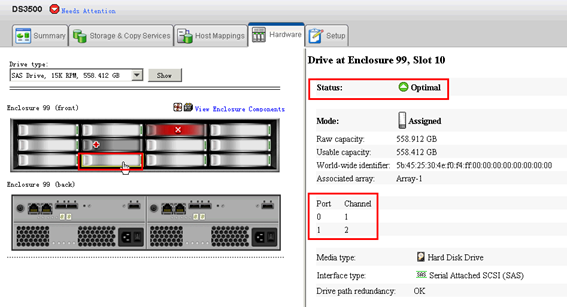

(11)返回到控制台界面,Slot 10 的状态已经正常,如图 1 -11 所示。

通过更换硬盘舱位的方式解决存储问题

图 1 -11 Slot 10 正常

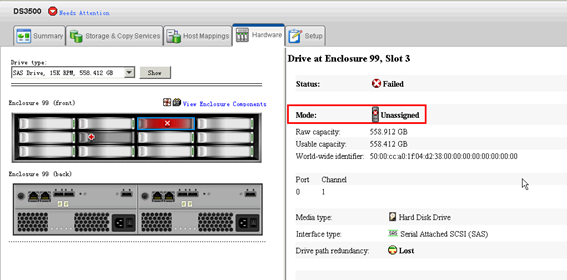

(12)Slot 3 模式为未分配,如图 1 -12 所示。至此整个替换完成。

通过更换硬盘舱位的方式解决存储问题

图 1 -12 Slot 3 模式为未分配

本文永久更新链接地址 :http://www.linuxidc.com/Linux/2017-03/142287.htm
