华为5700和ar2220s局域网部署

169次阅读
没有评论

共计 3113 个字符,预计需要花费 8 分钟才能阅读完成。

为了几个省里的领导,全公司周末在打扫整个办公楼,本来打算回家的,老妈还在医院打吊针!却在公司打扫卫生一整天,本身不是本职的工作,但是还是要给人家干!!!

中午空闲时间将公司网络整理了下,网上把公司办公楼和车间的网络同步实现相互访问,算是把这几天的计划给完成

接下来

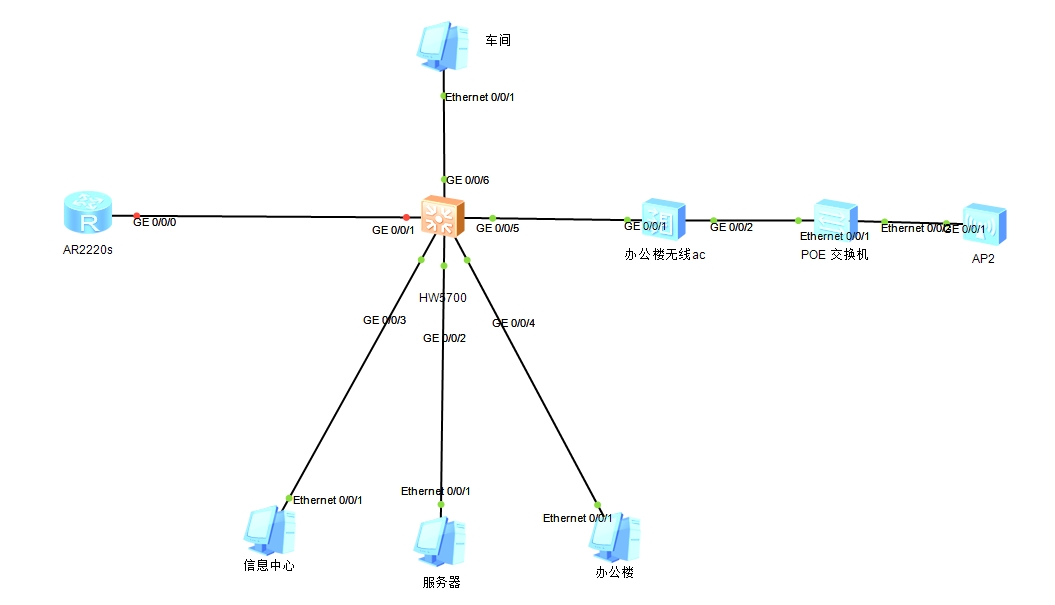

华为 5700 和 ar2220s 局域网部署

华为 5700 和 ar2220s 局域网部署

红色命令 为新添加上

AR2220s 路由器地址配置

dns resolve

dns server 202.102.224.68

dns server 202.102.227.68  河南联通 dns 解析地址



interface GigabitEthernet0/0/0  路由器端口地址,下面对应的路由下一跳为本地址

 tcp adjust-mss 1200

 ip address 192.168.1.1 255.255.255.0

 nat outbound 2998

 dhcp select interface

 dhcp server lease day 0 hour 1 minute 0

 dhcp server dns-list 192.168.1.1

ip route-static 1.0.0.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2

ip route-static 10.0.0.0 255.255.0.0 GigabitEthernet0/0/0 192.168.1.2

ip route-static 111.111.110.0 255.255.255.128 GigabitEthernet0/0/0 192.168.1.2

ip route-static 192.168.77.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2

#s5700 配置各个 vlanif 的虚拟地址段指向 vlanif1 的虚拟 ip 地址

个人理解因该是端口 pvid 检查,可以让通过 vlanif ip 地址通过本路由器

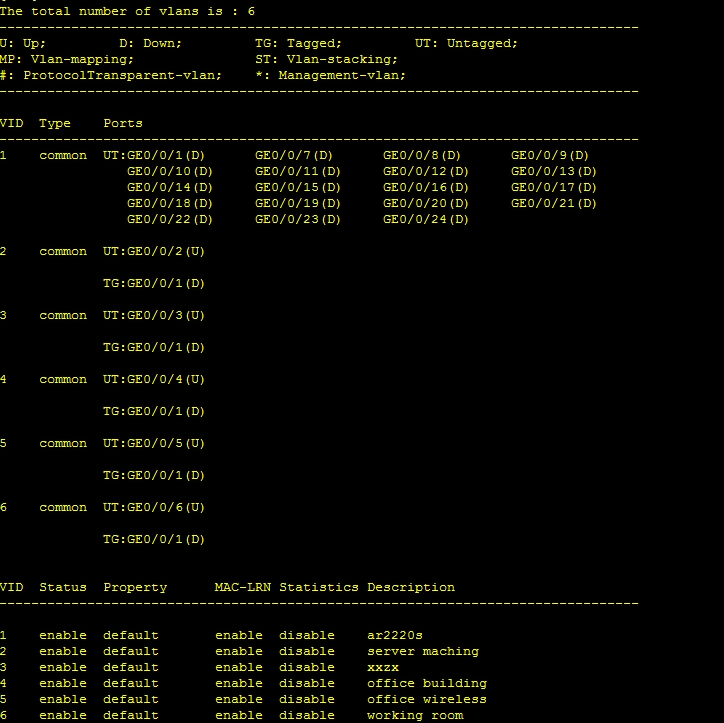

vlan 配置信息,是中间华为 s5700 配置

端口

interface GigabitEthernet0/0/1

 port link-type access

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 2

#

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 3

#

interface GigabitEthernet0/0/4

 port link-type access

 port default vlan 4

#

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 5

#

interface GigabitEthernet0/0/6

 port link-type access

 port default vlan 6



虚拟端口

interface Vlanif1

 description ar2220s

 ip address 192.168.1.2 255.255.255.0

#

interface Vlanif2

 ip address 10.0.0.1 255.255.255.252

 dhcp select interface

#

interface Vlanif3

 ip address 10.0.0.9 255.255.255.248

 dhcp select interface

 dhcp server dns-list 192.168.1.1

#

interface Vlanif4

 description office building

 ip address 111.111.110.1 255.255.255.128

 dhcp select interface

 dhcp server lease day 0 hour 1 minute 0

 dhcp server dns-list 192.168.1.1

#

interface Vlanif5

 ip address 1.0.0.1 255.255.255.0

 dhcp select interface

 dhcp server lease day 0 hour 1 minute 0

 dhcp server dns-list 192.168.1.1

#

interface Vlanif6

 ip address 192.168.77.1 255.255.255.0

 dhcp select interface

 dhcp server excluded-ip-address 192.168.77.100 192.168.77.200

 lease day 0 hour 1 minute 0

 dhcp server dns-list 192.168.1.1  配置 dns 段和 dhcp 租期、IP 地址段

端口

interface GigabitEthernet0/0/1

 port link-type access

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 2

#

interface GigabitEthernet0/0/3

 port link-type access

 port default vlan 3

#

interface GigabitEthernet0/0/4

 port link-type access

 port default vlan 4

#

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 5

#

interface GigabitEthernet0/0/6

 port link-type access

 port default vlan 6

个人理解:虚拟端口和对应 vlan 端口组成一个路由器

ip route-static 0.0.0.0 0.0.0.0 192.168.1.1   配置静态路由 这个指向的是上级路由地址

配置这次遇到两个问题:

1:s5700 连接 ar2220 上外网问题

原因:没有在 ar2220 上配置路由表静态地址 导致无法上外网

ip route-static 1.0.0.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2

ip route-static 10.0.0.0 255.255.0.0 GigabitEthernet0/0/0 192.168.1.2

ip route-static 111.111.110.0 255.255.255.128 GigabitEthernet0/0/0 192.168.1.2

ip route-static 192.168.77.0 255.255.255.0 GigabitEthernet0/0/0 192.168.1.2

和没有在 5700 上面配置静态地址

ip route-static 0.0.0.0 0.0.0.0 192.168.1.1

2:vlanif6 配置和其他一样仍然无法上网,包括无法和 192.168.1.1 ping 通

原因:

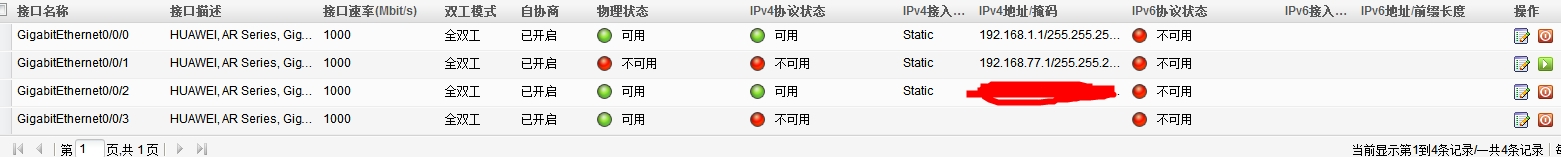

路由器 ge 0/0/0 是 192.168.1.1  ge 0/0/ 1 是 192.168.77.1

而交换机 5700 vlanif 6 也是 192.168.77.1 导致无法上网

华为 5700 和 ar2220s 局域网部署

将 ge 1 口关闭了 问题解决

这是 冲突原因 也是寻找问题的本质关键

没有什么难的东西,主要就是自己是否专研,

然后,问题弄完后工资涨了吗?没有

那学习这些东西干嘛了?为了以后上班更好吗?不是

厚积薄发 先在人家手底下干事

同时也得学会自己有目的做事 为自己做的事情 不能仅仅为了目前的薪资  这样才能将自己生命诠释的完美
