CentOS 6.7下DRBD+Heartbeat 实时镜像和角色自动切换

共计 4889 个字符，预计需要花费 13 分钟才能阅读完成。

Distributed Replicated Block Device(DRBD)是一个用软件实现的、无共享的、服务器之间镜像块设备内容的存储复制解决方案。数据镜像：实时、透明、同步（所有服务器都成功后返回）、异步（本地服务器成功后返回）DRBD 的核心功能通过 Linux 的内核实现，最接近系统的 IO 栈，但它不能神奇地添加上层的功能比如检测到 EXT3 文件系统的崩溃。DRBD 的位置处于文件系统以下，比文件系统更加靠近操作系统内核及 IO 栈。

Heartbeat 项目是 Linux-HA 工程的一个组成部分，它实现了一个高可用集群系统。心跳服务和集群通信是高可用集群的两个关键组件，在 Heartbeat 项目里，由 heartbeat 模块实现了这两个功能。Heartbeat 是目前开源 Linux-HA 项目最成功的一个例子，在行业内得到了广泛的应用。

系统环境：

两台全新安装的 CentOS 6.7 x86_64 虚拟机

CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换

准备工作：

yum update
# 更新一下系统
reboot
# 然后重启

升级后 uname - r 查看一下内核版本，返回 2.6.32-573.8.1.el6.x86_64

yum install heartbeat gcc gcc–c++ make kernel–devel kernel–headers flex wget

node1 和 node2 都要执行，这里需要注意一下 kernel-devel 安装的内核版本是不是和 uname - r 一致，如果不一致，需要升级到一致。

node1 和 node2 都执行以下操作：

wget http://oss.linbit.com/drbd/8.4/drbd-8.4.3.tar.gz
tar zxvf drbd–8.4.3.tar.gz
cd drbd–8.4.3
./configure —prefix=/usr/local/drbd —with–km —with–heartbeat
make KDIR=/usr/src/kernels/2.6.32–573.8.1.el6.x86_64/
make install
mkdir –p /usr/local/drbd/var/run/drbd
cp /usr/local/drbd/etc/rc.d/init.d/drbd /etc/rc.d/init.d/
chkconfig —add drbd

安装 drbd 模块:

cd drbd
make clean
make KDIR=/usr/src/kernels/2.6.32–573.8.1.el6.x86_64/
cp drbd.ko /lib/modules/2.6.32–573.8.1.el6.x86_64/kernel/lib/
depmod
cp –R /usr/local/drbd/etc/ha.d/resource.d/* /etc/ha.d/resource.d/

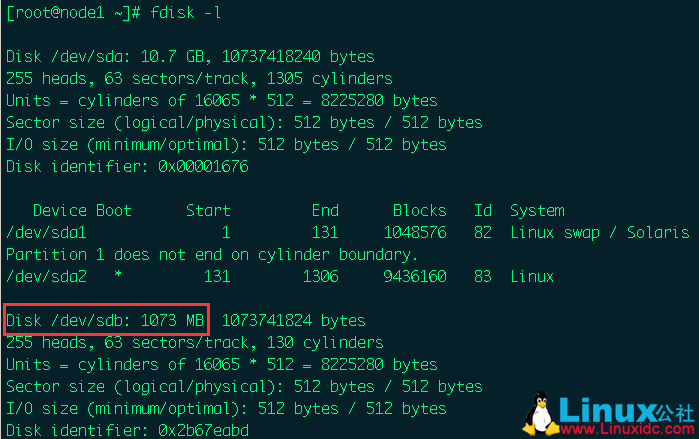

到这里 drbd 就算告一段落，为了实验，我在 node1 和 node2 上各自添加一块 1G 的硬盘 sdb
CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换
对 sdb 这块硬盘分区

[root@node1 drbd]# fdisk /dev/sdb
Device contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel
Building a new DOS disklabel with disk identifier 0x894c2e0e.
Changes will remain in memory only,until you decide to write them.
After that, of course, the previous content won‘t be recoverable.
Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite)
WARNING: DOS-compatible mode is deprecated. It’s strongly recommended to
switch off the mode (command ‘c’)and change display units to
sectors (command ‘u’).
Command(m for help): n
Command action
e extended
p primary partition (1–4)
p
Partition number (1–4):1
First cylinder (1–130,default1):
Usingdefault value 1
Last cylinder,+cylinders or+size{K,M,G}(1–130,default130):
Usingdefault value 130
Command(m for help): w
The partition table has been altered!
Calling ioctl() to re–read partition table.
Syncing disks.

partprobe
# 使刚才的设置生效，如果没有这个命令，yum install parted，虚拟机执行这个命令有时候会报错，直接 reboot 就行

现在 node1 和 node2 都有 /dev/sdb1 分区了，都不要去格式化，放着先，接下来：

cd /usr/local/drbd/etc/drbd.d
cp global_common.conf global_common.conf.default
vi global_common.conf
# 这个文件里都是注释，删掉写我们自己的配置
global{
usage–count no;
# 是否参加什么使用者统计之类的，大概是这意思，默认是 yes
}
# 下面这个 common 大括号里的参数，在所有资源上都有效
common {
net {
protocol C;
# 同步协议（有 ABC 三个，默认使用 C），也就是一个写入请求，node1 和 node2 都确认写入，才算是一个完整的数据写入
}
}
vi /usr/local/drbd/etc/drbd.d/r0.res
# 创建资源 r0
resource r0 {
on node1 {
device /dev/drbd1;
disk /dev/sdb1;
address 172.16.3.31:7789;
meta–disk internal;
}
on node2 {
device /dev/drbd1;
disk /dev/sdb1;
address 172.16.3.32:7789;
meta–disk internal;
}
startup {
wfc–timeout 0;
degr–wfc–timeout 120;
}
disk {
on–io–error detach;
}
}
scp r0.res global_common.conf node2:/usr/local/drbd/etc/drbd.d/
# 把配置文件传到 node2

在 node1 和 node2 上操作：

modprobe drbd
# 载入 drbd 模块
dd if=/dev/zero of=/dev/sdb1 bs=1M count=100
# 把一些资料塞到 sdb 內 (否则 create-md 时有可能会出现错误)
drbdadm create–md r0
# 建立 drbd resource
drbdadm up r0
# 启动 resource r0
以下操作仅在 node1 执行：
drbdadm primary —force r0
# 设置 node1 为 primary 节点

上面已经完成了 /dev/drbd1 的初始化，现在把 /dev/drbd1 格式化成 ext4 文件系统。

mkfs.ext4 /dev/drbd1
mkdir /data
mount /dev/drbd1 /data
# 然后将 /dev/drbd1 挂载到创建的 /data 目录

heartbeat 配置：

vi /etc/ha.d/ha.cf
# 创建 ha.cf，并写入以下内容
debugfile /var/log/ha–debug
# 打开错误日志报告
keepalive 2
# 两秒检测一次心跳线连接
deadtime 10
#10 秒测试不到主服务器心跳线为有问题出现
warntime 6
# 警告时间（最好在 2 ～ 10 之间）
initdead 120
# 初始化启动时 120 秒无连接视为正常，或指定 heartbeat 在启动时，需要等待 120 秒才去启动任何资源
udpport 694
# 用 udp 的 694 端口连接
ucast eth1 172.16.2.32
# 在 node1 上写 node2 的 IP，反之。也就是 eth1 的心跳线
node node1
# 主节点主机名
node node2
# 备节点主机名
auto_failback off
# 主节点恢复后可自动切换回来，这个一般开启，除非服务器性能差很大
respawn hacluster /usr/lib64/heartbeat/ipfail
# 如果是 32 位系统就把 lib64 改成 lib

配置 authkeys

vi /etc/ha.d/authkeys
auth 1
1 crc
chmod 600/etc/ha.d/authkeys

配置 haresources

vi /etc/ha.d/haresources
node1 IPaddr::192.168.1.33/24/eth0:0 drbddisk::r0 Filesystem::/dev/drbd1::/data::ext4
# 设置 VIP
scp authkeys ha.cf haresources node2:/etc/ha.d/
# 把配置文件传到 node2

DRBD 主从自动切换测试

首先启动 node1 的 heartbeat，接着再启动 node2 的 heartbeat。

然后启动 node1 上的 drbd，接着启动 node2 上的 drbd

稍等片刻，请看截图：

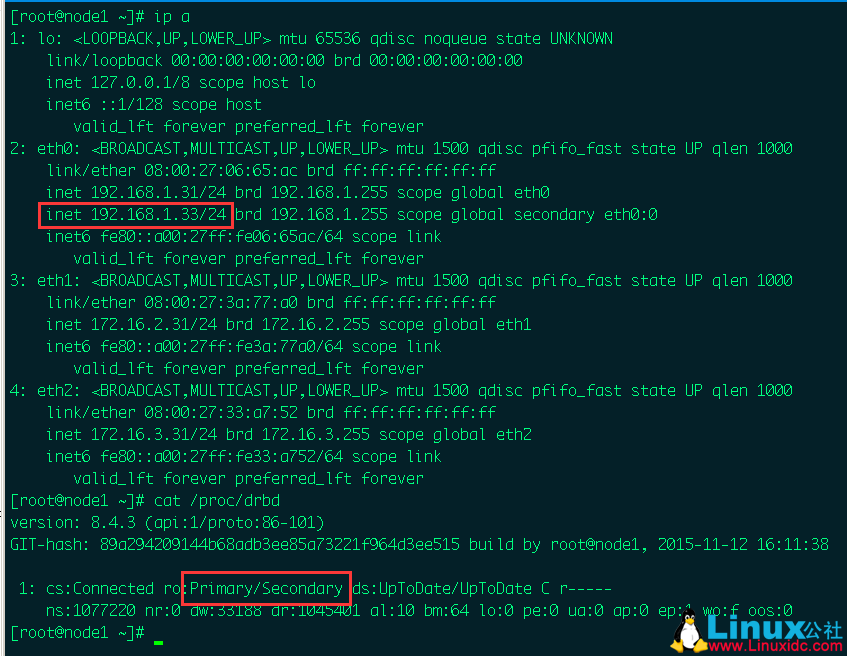

CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换
可以看到，现在 VIP 在 node1 上的 eth0 上，而且 drbd 状态是 Primary 状态，node2 是 Secondary 状态，一切正常。

好，那现在来简单模拟一下 node1 宕机的场景，我直接把 node1 关机，现在再来 node2 上查看，请看截图：

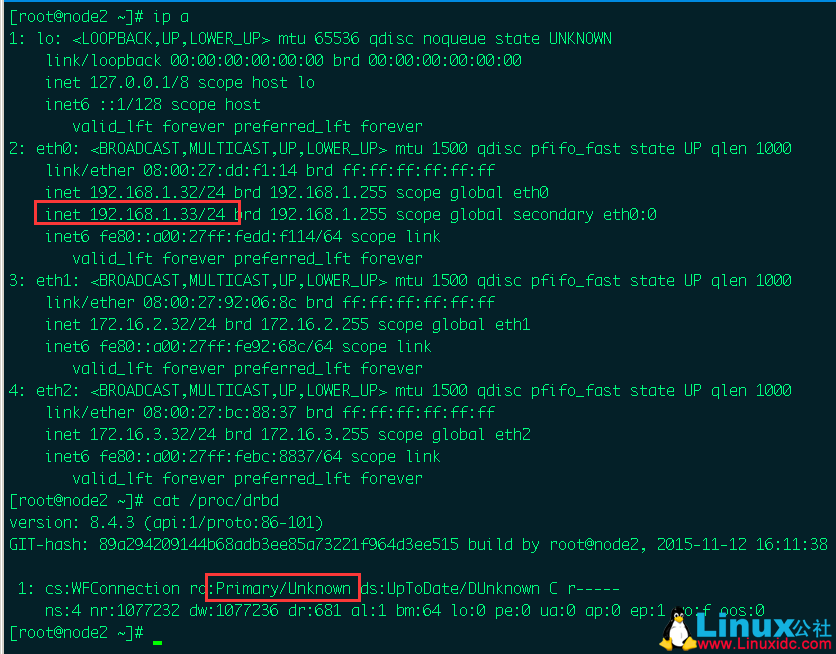

CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换
可以看到，现在 VIP 已经成功飘逸到了 node2，而 node2 上的 drbd 状态也变成了 Primary，node1 因为被我关机了，所有显示 Unknown

那么我现在把 node1 开机，再来看 node1 是什么情况，请看截图：

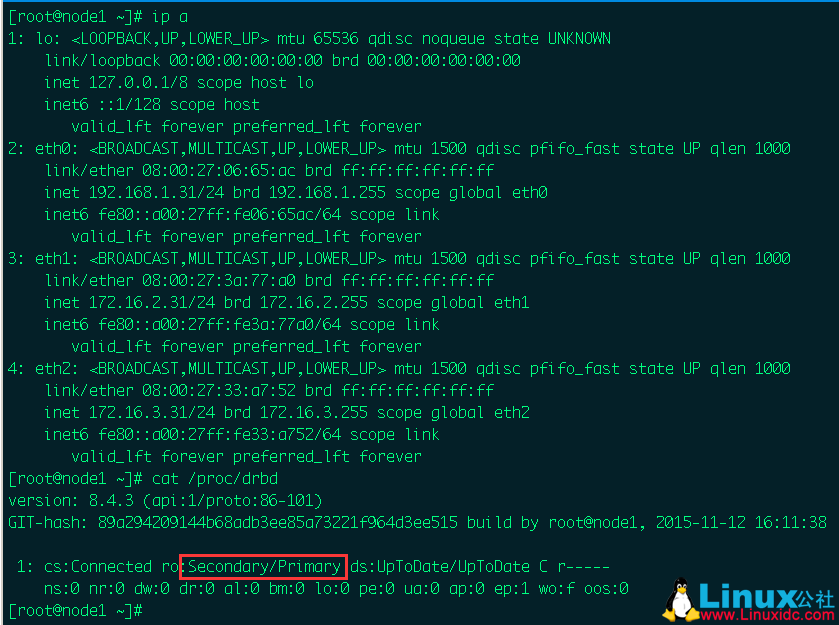

CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换
可以看到，VIP 依旧工作在 node2 上，没有飘回 node1，这是我想要的，再看 drbd，node1 变成 Secondary 状态了，也没有变回 Primary，不会和 node2 抢角色。

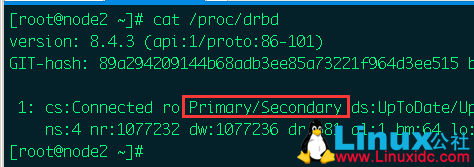

而之前因为 node1 关机，node2 上的 drbd 现在也恢复正常
CentOS 6.7 下 DRBD+Heartbeat 实时镜像和角色自动切换
至此，整个 CentOS 6.7 DRBD+Heartbeat 实时镜像和角色自动切换的实验到此结束，好了，谢谢阅读。
