负载均衡之LVS-NAT LVS-DR模型详解

共计 8181 个字符，预计需要花费 21 分钟才能阅读完成。

LVS 是 Linux Virtual Server 的缩写，是一个虚拟的服务器集群系统，能够定义一个或多个后端服务器。工作在 INPUT 上的内核中  ipvs。

LVS 的调度方法：10 种
静态方法：仅根据算法本身进行调度
            rr: Round Robin  轮询
            wrr: Weighted RR  权重轮询
            sh: source hashing  根据 ip  反均衡  支持 session 绑定
            dh: destination hashing  根据防火墙 设置时候 用到不多

动态方法：根据算法及 RS 当前的负载状况
              真处在数据链接的叫活动状态  数据链接结束但为断开叫非活动链接
            lc: Least Connection  #最少连接
                Overhead=Active*256+Inactive  #开始时候是轮询  结果中，最小者胜出；
            wlc: Weighted LC
                Overhead=(Active*256+Inactive)/weight    #结果中，最小者胜出；
            sed: Shortest Expect Delay  #wlc 的升级 最小期望延迟
                Overhead=(Active+1)*256/weight
            nq: Nerver Queue  #改进的 sed 上来先轮一篇  不过是根据 sed 来轮询
            lblc: Locality-based Least Connection  基于本地最少连接
                dh+lc  用于 session 绑定  用的不多
            lblcr: Replicated and Locality-based Least Connection  用的不多  后端是缓存服务器

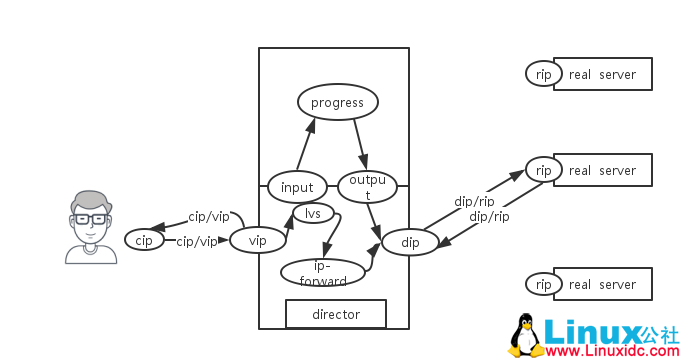

lvs-nat

LVS NAT 的特性：
        1、RS 应该使用私有地址；
        2、RS 的网关的必须指向 DIP；
        3、RIP 和 DIP 必须在同一网段内；
        4、请求和响应的报文都得经过 Director；在高负载场景中，Director 很可能成为系统性能瓶颈；
        5、支持端口映射；
        6、RS 可以使用任意支持集群服务的 OS；

安装 ipvsadm
[root@marvin /]# yum install ipvsadm -y

vip：192.168.1.119
dip:192.168.243.132  虚拟网卡：主机模式
rip1:192.168.243.129      虚拟网卡：主机模式  http 服务 测试页面 demo.html 页面内容 martin

rip2:192.168.243.131      虚拟网卡：主机模式  http 服务 测试页面 demo.html 页面内容 lucia
http: 这里不做安装配置说明
添加 vip：
[root@marvin /]# ifconfig eth1:0 192.168.1.119/24 up

配置路由转发：
[root@marvin nat]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

[root@marvin nat]# sysctl -p

real-server 路由指向 dip：
[root@martin /]# route add default gw 192.168.243.132
[root@lucia /]# route add default gw 192.168.243.132

添加集群服务：
#添加集群服务器
[root@marvin /]# ipvsadm -A -t 192.168.1.119:80 -s rr
# 添加后端服务器
[root@marvin /]# ipvsadm -a -t 192.168.1.119:80 -r 192.168.243.129 -m
[root@marvin /]# ipvsadm -a -t 192.168.1.119:80 -r 192.168.243.131 -m
#数据查看
[root@marvin /]# ipvsadm -L -n              # –rate    –stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.119:80 rr
  -> 192.168.243.129:80          Masq    1      0          0
  -> 192.168.243.131:80          Masq    1      0          0

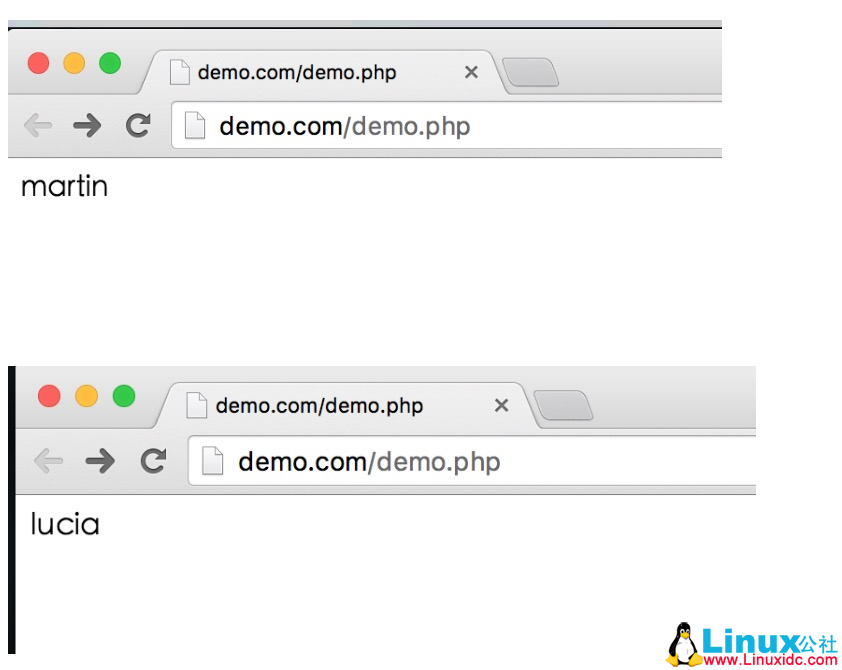

测试结果 1:1
[root@marvin /]# ipvsadm -L -n –rate –stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port              Conns  InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  192.168.1.119:80                  104    1090      507  154977  109894
  -> 192.168.243.129:80                52      649      304  101371    75352
  -> 192.168.243.131:80                52      441      203    53606    34542

修改：
[root@marvin /]# ipvsadm -E -t 192.168.1.119:80 -s wrr
[root@marvin /]# ipvsadm -e -t 192.168.1.119:80 -r 192.168.243.131 -m -w 3

清空计数器：

[root@marvin /]# ipvsadm -Z  -t 192.168.1.119:80

测试结果 3:1
1234567 [root@marvin /]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.119:80 wrr
  -> 192.168.243.129:80          Masq    1      0          5
  -> 192.168.243.131:80          Masq    3      1          16

数据保存：
[root@marvin lvs-date]# ipvsadm -S > /mydata/lvs-date/nat/wrr.conf

数据集群服务：
[root@marvin nat]# ipvsadm -D -t 192.168.1.119:80
[root@marvin nat]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn

还原集群服务：
[root@marvin nat]# ipvsadm -R </mydata/lvs-date/nat/wrr.conf
[root@marvin nat]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.119:80 wrr
  -> 192.168.243.129:80          Masq    1      0          0
  -> 192.168.243.131:80          Masq    3      0          0

查看映射表：
[root@marvin /]# ipvsadm -L -c
IPVS connection entries
pro expire state      source            virtual            destination
TCP 00:46  TIME_WAIT  192.168.1.102:56168 192.168.1.119:http 192.168.243.131:http
TCP 00:45  TIME_WAIT  192.168.1.102:56161 192.168.1.119:http 192.168.243.129:http
TCP 00:46  TIME_WAIT  192.168.1.102:56163 192.168.1.119:http 192.168.243.131:http
TCP 00:46  TIME_WAIT  192.168.1.102:56164 192.168.1.119:http 192.168.243.131:http
TCP 00:44  TIME_WAIT  192.168.1.102:56154 192.168.1.119:http 192.168.243.131:http
TCP 00:45  TIME_WAIT  192.168.1.102:56162 192.168.1.119:http 192.168.243.131:http
TCP 00:52  TIME_WAIT  192.168.1.102:56172 192.168.1.119:http 192.168.243.131:http
TCP 00:46  TIME_WAIT  192.168.1.102:56165 192.168.1.119:http 192.168.243.129:http
TCP 00:44  TIME_WAIT  192.168.1.102:56153 192.168.1.119:http 192.168.243.129:http
TCP 00:47  TIME_WAIT  192.168.1.102:56171 192.168.1.119:http 192.168.243.131:http
TCP 00:44  TIME_WAIT  192.168.1.102:56155 192.168.1.119:http 192.168.243.131:http
TCP 00:46  TIME_WAIT  192.168.1.102:56167 192.168.1.119:http 192.168.243.131:http
TCP 00:46  TIME_WAIT  192.168.1.102:56169 192.168.1.119:http 192.168.243.129:http
TCP 00:47  TIME_WAIT  192.168.1.102:56170 192.168.1.119:http 192.168.243.131:http
TCP 00:46  TIME_WAIT  192.168.1.102:56166 192.168.1.119:http 192.168.243.131:http
TCP 00:45  TIME_WAIT  192.168.1.102:56159 192.168.1.119:http 192.168.243.131:http
TCP 00:44  TIME_WAIT  192.168.1.102:56156 192.168.1.119:http 192.168.243.131:http
TCP 00:44  TIME_WAIT  192.168.1.102:56152 192.168.1.119:http 192.168.243.131:http
TCP 00:45  TIME_WAIT  192.168.1.102:56157 192.168.1.119:http 192.168.243.129:http
TCP 00:45  TIME_WAIT  192.168.1.102:56160 192.168.1.119:http 192.168.243.131:http
TCP 00:45  TIME_WAIT  192.168.1.102:56158 192.168.1.119:http 192.168.243.131:http
TCP 00:44  TIME_WAIT  192.168.1.102:56149 192.168.1.119:http 192.168.243.131:http

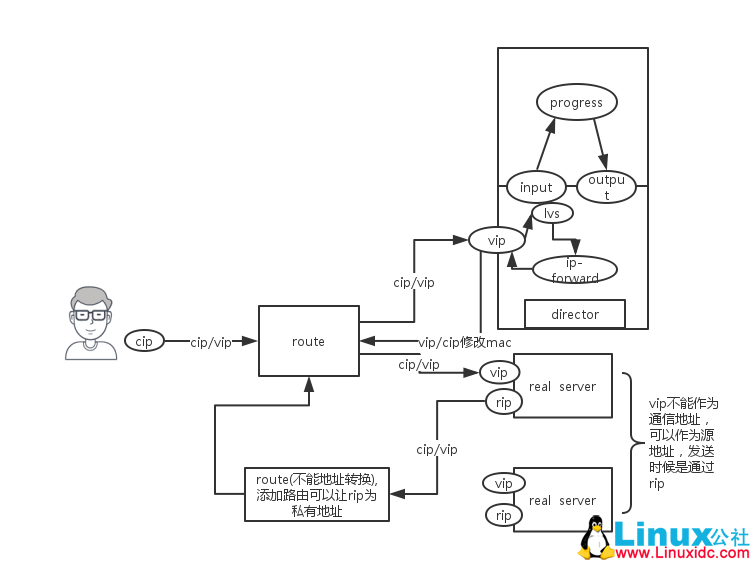

lvs-dr：

LVS DR 类型：
        1、让前端路由将请求发往 VIP 时，只能是 Dirctor 上的 VIP；
            解决方案：
                (1) 静态地址绑定；
                    未必有路由器的配置权限；
                    Director 调用时静态地址绑定将难以适用；
                (2) arptables
                (3) 修改 Linux 内核参数，将 RS 上的 VIP 配置为 lo 接口的别名，限制 Linux 仅对对应接口的 ARP 请求做响应；
LVS DR 类型的特性：
        1、RS 可以使用私有地址；但也可以使用公网地址，此时可以直接通过互联网连入 RS 以实现配置、监控等；
        2、RS 的网关一定不能指向 DIP；
        3、RS 跟 Dirctory 要在同一物理网络内（不能由路由器分隔）；
        4、请求报文经过 Directory，但响应报文一定不经过 Director
        5、不支持端口映射；
        6、RS 可以使用大多数的操作系统；

vip：192.168.1.119
#dip:      虚拟网卡：主机模式
rip1:192.168.1.122        虚拟网卡：主机模式  http 服务 测试页面 demo.html 页面内容 martin

rip2:192.168.1.123      虚拟网卡：主机模式  http 服务 测试页面 demo.html 页面内容 lucia
http: 这里不做安装配置说明
简单说明：这里的 dip=vip vip 是一般都是公网  假如要设置不同网段的 dip，即 dip 可以是私网  只要 rip 与 dip 能通信  rip 的网络能流向 cip 即可。
real-server:
[root@martin ~]# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
[root@martin ~]# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
[root@martin ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@martin ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

[root@lucia ~]#  echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
[root@lucia ~]# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
[root@lucia ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@lucia ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce


arp_ignore    被动模式  # 是否响应 ARP 地址请求，默认 0。
0    # 回复本机的所有 ip 地址（不管地址在哪里）。
1    # 仅在请求的目标地址配置请求到达的接口上的时候，才给予响应
arp_announce  # 限制本机如何通告本地地址，默认 0。通告级别：主动模式
0    # 通高所有本机 ip 地址。
1    #试图仅向目标网络通告与其网络匹配的地址
2    # 仅对相同网络段地址进行通告。通告 rip  mac  隐藏 real-server 上的 vip  mac

添加 vip：（广播域设为本机）
 [root@martin ~]# ip addr add dev lo 192.168.1.119/32 broadcast 192.168.1.119 label lo:0

[root@lucia ~]# ip addr add dev lo 192.168.1.119/32 broadcast 192.168.1.119 label lo:0

添加集群服务

[root@marvin nat]# ipvsadm -A -t 192.168.1.119:80 -s rr  #时间[-p 300]
[root@marvin nat]# ipvsadm -a -t 192.168.1.119:80 -r 192.168.1.222 -g
[root@marvin nat]# ipvsadm -a -t 192.168.1.119:80 -r 192.168.1.223 -g

[root@marvin nat]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.119:80 rr
  -> 192.168.1.222:80            Route  1      0          5
  -> 192.168.1.223:80            Route  1      0          5

[root@marvin nat]# ipvsadm -E -t 192.168.1.119:80 -s wrr
[root@marvin nat]# ipvsadm -e -t 192.168.1.119:80 -r 192.168.1.223 -g -w 4
[root@marvin nat]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.119:80 wrr
  -> 192.168.1.222:80            Route  1      0          6
  -> 192.168.1.223:80            Route  4      0          24

抓包：数据从 lo 上出去
[root@lucia ~]# tcpdump -i any  -nn -XX tcp src port 80 and ip src 192.168.1.119

tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked), capture size 65535 bytes
19:14:03.630672 IP 192.168.1.119.80 > 192.168.1.102.58761: Flags [S.], seq 4229184048, ack 1320608146, win 14480, options [mss 1460,sackOK,TS val 418789887 ecr 177960826,nop,wscale 6], length 0
    0x0000:  0004 0001 0006 000c 2960 a9fd 0000 0800  ……..)`……
    0x0010:  4500 003c 0000 4000 4006 b68e c0a8 0177  E..<..@.@……w
    0x0020:  c0a8 0166 0050 e589 fc14 3a30 4eb6 e192  …f.P….:0N…
    0x0030:  a012 3890 69c0 0000 0204 05b4 0402 080a  ..8.i………..
    0x0040:  18f6 39ff 0a9b 777a 0103 0306            ..9…wz….
