Docker+OpenvSwitch搭建VxLAN实验环境

共计 2342 个字符，预计需要花费 6 分钟才能阅读完成。

一. 概述

1. 环境：我这里是 2 台 linux 机器(host1 和 host2)，发行版是 kali2.0，内核版本是4.3。每台机器都安装Docker、OpenvSwitch(ovs)。

2.host1 和 host2 分别启动 1 个 Ubuntu 的 docker 容器。

3. 网络结构：

    2.1：host1 的eth0：192.168.2.1，host1 里面的 docker 容器 ip 地址是10.1.2.3

    2.2：host2 的eth0：192.168.2.2，host2 里面的 docker 容器 ip 地址是10.1.2.4

    2.3：host1 和 host2 的 eth0 可以 ping 通。

4.目标是在 2 个不同宿主机的 docker 容器之间建立 VxLAN 隧道，让它们可以通信！

二. 安装基本软件

1. 安装 docker 并获取 ubuntu 镜像

1 sudo apt-get install docket.io
2 sudo docker pull ubuntu

2. 安装 openvswitch 和 ovs 的 docker 辅助脚本

1 sudo apt-get install openvswitch-switc
2 //OpenvSwitch 项目提供的支持 Docker 容器的辅助脚本 ovs-docker
3 wget https://github.com/openvswitch/ovs/raw/master/utilities/ovs-docker
4 chmod a+x ovs-docker

三. 配置

1. 在 host1 上面用 ovs 创建一个虚拟网桥，并给网桥一个 ip

1 sudo ovs-vsctl add-br vxbr
2 sudo ifconfig vxbr 10.1.2.1/24

2. 给网桥添加一个 vxlan 类型的端口，remote_ip 就是 host2 的 eth0 地址！！！

1 sudo ovs-vsctl add-port vxbr vxlan -- set interface vxlan type=vxlan options:remote_ip=192.168.2.2

3. 启动一个没有以太网卡的 docker 容器

1 sudo docker run --net=none --privileged=true -it ubuntu

并记下这个容器的 ID，我这里是：b062406bc6b6。此时在这个容器里面 ifconfig 只能看到一个 lo 的设备。

4. 给容器机指定一个 eth0 并绑定到宿主机的 vxbr 网桥

1 sudo ./ovs-docker add-port vxbr eth0 b062406bc6b6

此时回到容器里面，ifconfig 会看到出现了一个 eht0。给它一个 ip：

1 ifconfig eth0 10.1.2.3/24

5. 查看 ovs 配置

1 sudo ovs-vsctl show

我们可以看到 vxbr 网桥上面有 3 个端口，一个是 自己跟本机通信 (这里是本机的 eth0) 的端口，一个是 vxlan 的端口，最后一个是 docker 容器机的 eth0。

host2 配置跟上面差不多，把 host2 的虚拟网桥 vxbr 改为 10.1.2.2/24，vxlan 的 remote_ip 改成 host1 的 192.168.2.1，host2 的 docker 容器机 ip 改为 10.1.2.4/24

四. 验证

此时的网络结构：

host1 的 eth0：192.168.2.1，虚拟网桥 vxbr：10.1.2.1，docker 容器机的 eth0：10.1.2.3。docker 容器的 eth0 插在宿主机 host1 的虚拟网桥 vxbr 上面。

host2 的 eth0：192.168.2.2，虚拟网桥 vxbr：10.1.2.2，docker 容器机的 eth0：10.1.2.4。docker 容器的 eth0 插在宿主机 host2 的虚拟网桥 vxbr 上面。

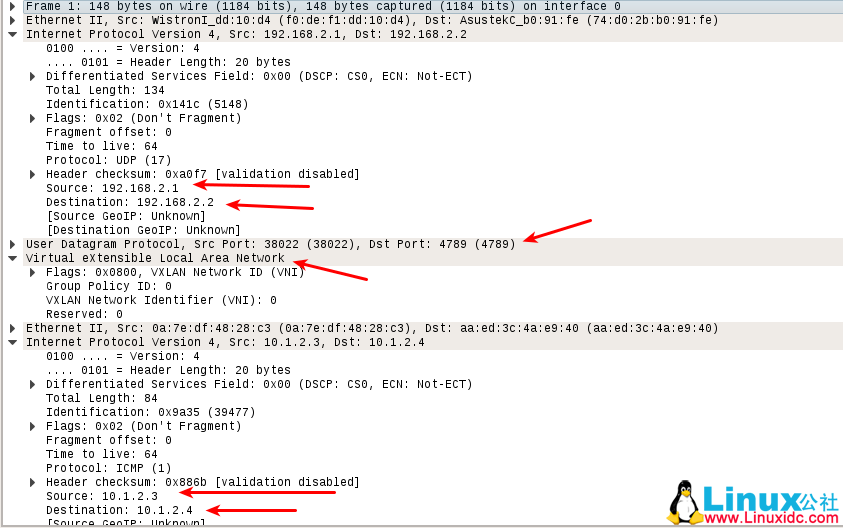

在 host1 的 docker 容器机里面 ping host2 的 docker 容器机，wireshark 抓包：

可以看到容器机之间的通信 被封装在一个 UDP 报文里面，这个 UDP 的通信是通过 host1 和 host2 的eth0 转发。
